ZSKC-4000变压器有载分接开关测试仪

测试电流：1A、0.5A、0.3A三档可选
可测量过渡时间、过度电阻、过渡波形、三相同期性

ZSKC-4000变压器有载分接开关测试仪是与变压器回路连接的唯一运动部件，因此有载分接开关的检测，越来越引起重视。在《电力设备交接和预防性试验规程》中，要求检查有载分接开关的动作顺序，测量切换时间等。

为此，我公司成功的研制了ZSKC-4000 变压器有载分接开关特性测试仪器，该仪器主要用于测量有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSKC-4000变压器有载分接开关测试仪
波形从上到下三个区域分别显示的是A、B、C三相的动作波形，在每条波形曲线下面有一条水平直线是零电流线，当切换过程中有断点时，曲线将与零电流线重合。仪器自动计算出三相波形的过渡电阻、过渡时间和三相不同期性，此部分仅供参考，对于自动测量有异议时可使用“波形分析”手动分析波形数据。对于M型和T型开关，其切换开关总是在单双之间作往返动作，所以测一次单到双（如1→2），再测一次双到单（如2→3）即可。对于V型开关，它是复合式的，其动触头与每一分接位的静触头的切换都不重复，上行和下行也有区别，状态也就略有差异，因此要从1分接位开始连续测完所有分接位（1→n），再反向测完所有分接位（n→1）。
点击“波形分析”进入“波形分析”界面。
点击图标，高亮后表示当前选择的标尺可被拖动，如t2高亮显示，此时可手动拖动 标尺左右移动。提示：此时可通过面板的控制旋钮控制所选择的标尺移动。
点击后可更改每相波形的过渡电阻、过渡时间。

ZSKC-4000变压器有载分接开关测试仪打印机使用说明
打印机按键和打印机指示灯是一体式。打印机上电后，正常时指示灯为常亮，缺纸时指示灯闪烁。按一次按键，打印机走纸。
打印机换纸：扣出旋转扳手，打开纸仓盖；把打印纸装入，并拉出一截(超出一点撕纸牙齿)，注意把纸放整齐，纸的方向为有药液一面(光滑面)向上；合上纸仓盖,打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头，并把旋转扳手推入复位。
ZSKC-4000变压器有载分接开关测试仪使用操作
所有测试线接好以后，打开电源开关，仪器初始化后进入“主菜单”屏，如下图所示。
此时顶栏显示仪器运行时间和一些状态指示图标，中间显示功能选项。
点击相应功能选项，进入所选功能菜单。

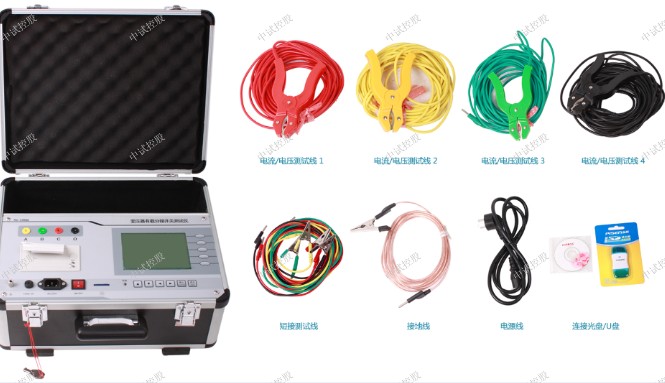

ZSKC-4000变压器有载分接开关测试仪包装内容

收到货运包装箱后，打开包装箱并检查是否有损坏。如果货运包装箱已损坏，或衬垫材料有压痕，请通知货运公司和离您最近的本公司销售处。
功能特点
输出电流大，适合测试更小的过渡电阻。
具备更丰富的电流输出挡位，适合不同类型的试品测试。
具有完善的保护电路，可靠性强。
7寸全触控工业级彩色液晶屏，分辨率高达1024×600，全视角显示，亮度高达400cd/m2,户外显示更清晰，触控面板采用防爆玻璃，更适合工业环境使用。
全功能旋钮操作和触控操作互为备份，为您带来双重操作保障，并配合全新的UI显示系统，为用户带来安全、便捷的操作体验。
配备高速热敏打印机，便于数据打印。
具有本机存储和优盘存储，并配合上位机软件，使波形分析更加方便。

ZSKC-4000变压器有载分接开关测试仪技术指标

输出电流 1A、0.5A、0.3A
测量范围 过渡电阻 1.0A挡  1.0Ω～20Ω
0.5A挡  5.0Ω～40Ω
0.3A挡6.0Ω～60Ω
过渡时间 0.1ms～300ms
准 确 度 过渡电阻 ±(读数×5%+0.1Ω) 过渡时间 ±1ms
分 辨 率 过渡电阻 0.01Ω 过渡时间 0.1ms
使用条件及外形
工作电源 AC220±10% 电源频率 50/60Hz
使用温度 -10℃～50℃ 相对湿度 ≤90%，不结露
主机重量 4.7kg (不含测试线) 主机尺寸 325mm×225mm×125mm
使用温度 -10℃～50℃ 相对湿度 ≤90%，不结露

ZSKC-4000变压器有载分接开关测试仪记录查询

点击“记录查询”项后，进入“记录查询”屏。
选择存储的数据条目后，可查看详细的存储记录。长按数据存储条目，可进行多条选择操作和删除操作。
时钟设置
点击“时钟设置”项后，进入“时钟设置”屏。
系统设置
点击“系统设置”项后，进入“系统设置”屏。
在此界面下可以查看仪器信息、设置屏幕亮度、设置显示模式。
售后服务
本公司产品随机携带产品保修单，订购产品交货时，请当场检验并填好保修单。
自购机之日起，凭保修单保修，终身维护。在保修期内，维修不收维修费；保修期外，维修调试收取适当费用。
属下列情况之一者不予保修：
用户对产品有自行拆卸或对产品工艺结构有人为改变。
因用户保管或使用不当造成产品的严重损坏。
属于用户其它原因造成的损坏。

ZSKC-4000变压器有载分接开关测试仪智能化程度高，全部中文菜单提示，操作简单。仪器体积小、重量轻、抗干扰能力强，大大减轻了现场工作人员的劳动强度，是发、供电单位，变压器制造行业保障安全生产，提高产品质量的理想仪器。

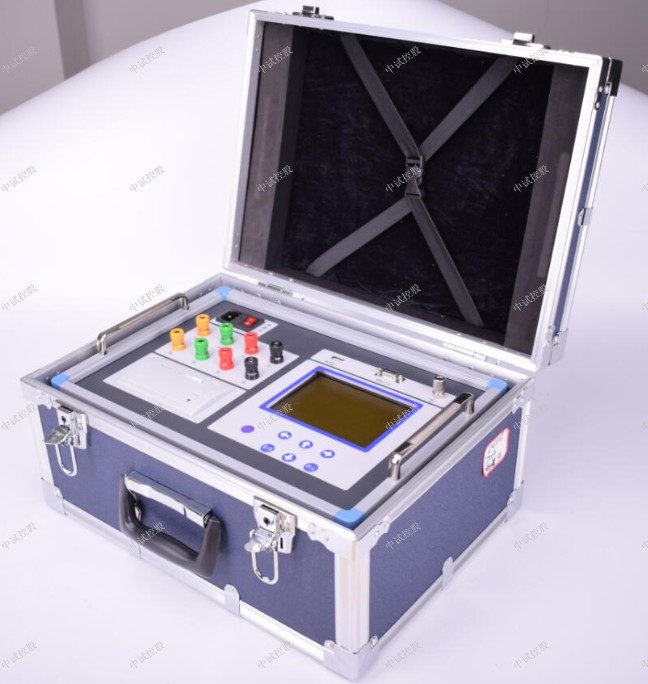

ZSKC-4000变压器有载分接开关测试仪产品外观

1.电容触摸屏。
显示尺寸7寸；分辨率1024×600。
2.配合仪器操作的控制旋钮。
可代替触摸屏对仪器进行全部操作；左右旋转移动光标或修改数据，按下后执行当前操作。
3.接线端子。
连接变压器的高压侧。
4.三合一电源插座。
插入仪器配套的三芯电源线，接交流220V市电电源后给仪器供电；保险管座与插座一体，保险管规格为250V/2A，尺寸φ5mm×20mm，应使用相同规格的保险管。
5.接地端子。
仪器必须可靠接地；现场接地点可能有油漆或锈蚀，必须清除干净。
6.优盘接口。
外接优盘用，用来存储测试数据；请使用FAT或FAT32格式的U盘；在存储过程中，严禁拨出优盘。

ZSKC-4000变压器有载分接开关测试仪用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器
