ZSGK-Z 高低压开关柜通电试验台
- 适用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验
- 参考标准： DL/T596-2005,DL/T404-2007
- 提供交、直流电源
- 直流固定电压、直流操作电压输出、交流电压输出等多种模式≤1%≤1%
- 输出电压稳定
- 湖北电气百强企业 / 华中大区大型生产基地
- 三年质保，一年包换，六个月包退，一个月试用
- 30年生产经验 / 技术•精工•品质代表全行业高水平
- 产品咨询、购买、维护欢迎来电 027-83621138 联系我们
常规
定制
定制
定制
定制
定制
定制
定制
定制
定制
- 简介
- 案例
- 说明书
- 保修
- 下载
- 经验
业务直拨：027-83621138 / 83982728

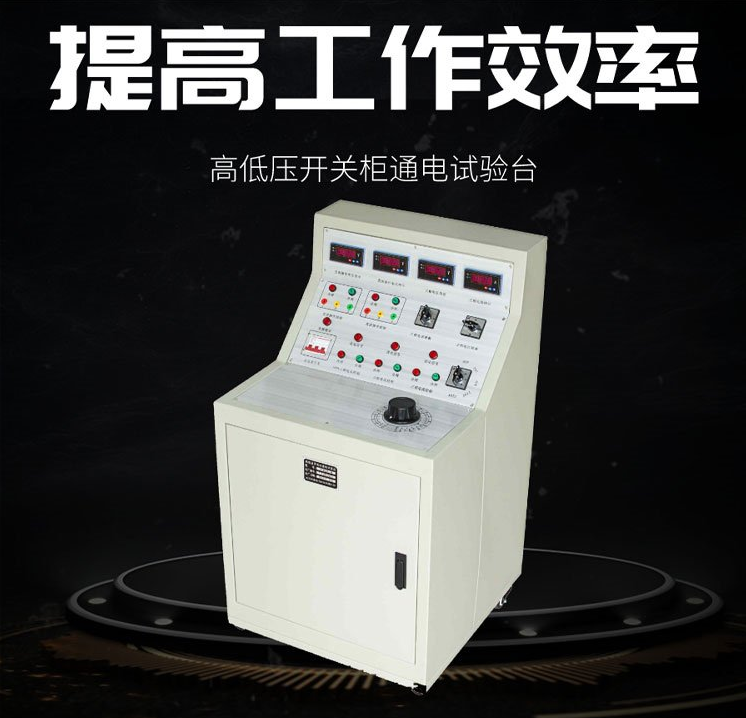

产品简介
ZSGK-II高低压开关柜通电试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。高低压开关柜通电试验台能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。
产品别称
开关柜通电试验台、高压开关柜通电试验台、低压开关柜通电试验台、开关柜试验台、高低压开关柜试验装置
产品特征
ZSGK-III高低压开关柜通电试验台
用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。
1、输入电源：三相四线AC380V
2、输出电压及电流：
3、三相AC100V输出（固定值）(一组)
4、三相AC 0-10A输出（〈100V，可调值〉(一组)
5、单相12V、24V、36V、110V、220V直流固定输出(一组)
6、交流操作电压输出：AC 0-400V，220V时，电流小于10A(一组)
7、直流操作电压输出 DC 0 - 260V(一组)
8、单相AC220V输出（固定值，插座形式）(二组)
9、三相AC380V输出（固定值，接线柱）(一组)
10、合闸控制接点⑤、⑧分闸控制接点⑥、⑦
11、外形尺寸：780×620×1100mm
12、重量：75kg
ZSGK-IV高低压开关柜通电试验台
用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。
1、输入电源：三相四线AC380V
2、输出电压及电流：
3、采用三相四线制输入方式，AC380V输入；
4、三相电压AC380V固定电压输出一组（电流小于等于10A）
5、三相电压AC0-430V(可定制)可调输出一组（电流小于等于10A）
6、三相电流AC0-10A可调输出一组（电压小于等于10V）
7、三相电流AC0-10A可调输出一组，带微调功能，能调节三相输出电流平衡；独立调压输出，带电容投入、退出；电抗器投入、退出功能（用于效验电容柜无功补偿特性）
8、相序检测功能：0-480V电压，可以判断正相序，逆相序；
9、电秒表计时功能：采集到电容柜开关信号后开始计时，开关信号消失后计时停止；
10、所有显示仪表才用国标通用的44L1指针表，便于送检和更换，精度1.5级;
11、配3寸万向轮，便于移动；
12、直流固定电压12V、24V、36V、110V、220V，电流小于等于20A。
13、输入回路配有空气开关，输出回路配有熔断器，过流不损坏仪器。
ZSGK-V高低压开关柜通电试验台
本通电试验台是专为高低压开关柜试验时做为通电电源，集单相、三相、交流、直流、电流、电压电源于一体，操作简单，使用方便。
1、 固定380V，此电压随电网电压波动，三相输出，大电流10A，设过流保护，过载保护，三相接线柱输出。
2、 可调10A，此电流可调，从0A由三相调压器调节输出，高可达12A/150V，设过流速断保护，接线柱输出。
3、 直流260V，此电压可调，从0V由三相调压器调节单相输出，大输出电流5A，接线柱输出，左-右+。
4、 交流220V，此电压固定，大输出电流5A，三眼插座+两眼插座输出。
5、 可调430V，此电压可调，从0V由三相调压器调节三相输出，高可达450V，大电流10A，设过载保护和速断保护，三相接线柱输出。
6、 固定100V，由一个三相调压器固定输出，大可达10A，高电压100V，设过流保护，接线柱输出。
7、 单相24V、36V、110V、220V四组直流电压固定选择性输出，大电流5A，设过载保护和速断保护，两相接线柱输出。
操作说明
1、接通三相四线电源线，电压380V，有零线，电流不小于32A的低压路器。
2、外壳良好接地，接地线截面积不小于4mm2。
3、 根据试验开关型号试验项目选择电源类别，分清交、直流；电压电流，三相、单相，接好输出线与被试品的连线，并分清相序，连接线终端头已按黄、绿、红颜色分A、B、C三相。其中0线为黑色， 两相中红为正相或火线。
4、 接好与被试品线后，人员撤出。
5、合上电源开关。
6、合上与被试相应的输出断路器，其中固定输出为380V、220V的，合上断路器后，查看试验情况，试验完成，断开断路器，没有以下操作。
7、启动主回路控制，
8、选择相应的操作电压控制，调压器逆时针方向旋转回0，按合闸按钮，顺时针方向旋转升压，并监视相应电压表或电流表，升到1/3电压或电流时，停止升压，查看三相电压（电流）是否衡，当不平衡率高于10%，应停下来查明原因。电压升到额定电压后，停止升压，测量相关参数后，降压回0，按分闸按钮。
9、直流输出24V/36V/110V/220V，合上输出断路器后，要旋转直流固定电压选择开关。
10、试验完毕，按分闸，断开输出输入断路器，拆除连线。
11、“分合闸控制”是用来代替高低压开关柜面板上的分合闸开关的，为了测试的方便，我公司将该开关集成在一个控制台上。需要联动控制时就将集成的分合闸开关并行接入到开关柜中，若不用联动控制则可以不用。
其他定制
| 输入电源: | AC380V/32A，一路进两路出，用防水插座 | ||||||||
| 电流输出： | 0~5A（可调，且有转换开关控制KE，LE两种型式） | ||||||||
| 电压输出： | 交流输出： | 0~520V（可调10A，三相四线，四组） | |||||||
| 380V（固定值，三相四线一组） | |||||||||
| 220V（固定值二组，前后面板各一组） | |||||||||
| 110V（固定值二组，前后面板各一组） | |||||||||
| 直流输出： | 0~270V（可调，20A） | ||||||||
| 整个控制台要有功率因素控制器，且功率因素可调，包括超前滞后，可调值分0.5\0.6\0.7\0.75\0.8\0.9\1 | |||||||||
| 仪表显示： | 可调交流电压输出 | ||||||||
| 直流可调电压输出，以及直流电流值 | |||||||||
| 多功能电表显示，在试验仪表回路时能显示当前的功率，功率因素，电压等值。 | |||||||||
| 时间显示值 | |||||||||
| 输入电源 | 三相四线AC380V | |
| 输出电压及电流 | 三相AC100V输出(固定值) | 一组 |
| 三相AC0～10A输出(100V，可调值) | 一组 | |
| 交流电压输出 AC 0～400V，220V时，电流小于10A | 一组 | |
| 直流操作电压输出 DC 0～260V | 一组 | |
| 单相AC220V输出(固定值，插座) | 二组 | |
| 三相AC380V输出(固定值，接线柱) | 一组 | |
| 直流固定电压24V,36V,110V,220V输出 | 一组 | |
| 外形尺寸 | 550×750×800mm3 | |
| 重量 | 45kg | |
企业公告
销售热线
- ▪销售热线：027-83621138 / 83629368
- ▪售后专线：027-83982728
- ▪在线客服 qq： 149650365
-
增值服务
- 三年质保 一年包换 | 一个月包退 三个月试用
-
部分客户展示
注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多湖北中试高测电气控股有限公司产品信息请进入产品中心，服务热线：027-8362 1138 。
2.了解更多湖北中试高测电气控股有限公司产品信息请进入产品中心，服务热线：027-8362 1138 。
说明书在线索取QQ：149650365
注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多湖北中试高测电气控股有限公司产品信息请进入产品中心，服务热线：027-8362 1138 。
2.了解更多湖北中试高测电气控股有限公司产品信息请进入产品中心，服务热线：027-8362 1138 。
售后客服
客服服务中心：027-83635550，我们将尽快安排电力工程师为您及时解答！
保修承诺
三年质保，一年包换，六个月包退，一个月试用
同时配套一站式的全面服务，公司会为每一个客户提供免费的专业技术服务和现场指导工作，公司拥有一组完善的客服系统，为客户提供一对一的售前、售中、售后三大服务环节，为每一位客户免除后顾之忧，树立公司以客户为中心的精神。
在湖北中试控股长达近30年的不懈努力与坚持以品质为核心理念运行中，如今，产品品质保障已经成为电力预防性试验行业独有不可复制的核心竞争优势，在市场上已经树立良好的口碑形象。除了把控好产品的卓越品质以外，同时也离不开专业、经验丰富的电力团队。
用户至上和诚信为本是我们的服务宗旨，而质量是生命的保证，实现三年保修/一年包换/六个月包退/一个月试用/终身维护的服务承诺，正是验证了公司对产品质量的信心所在，而信心的来源，正是因为我们拥有优厚的产品质量!
经过多年的不断探索和进取，我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念，制定了"规范管理制度、严格过程控制、保证产品质量、达到顾客满意"的质量方针，坚持"用户第一"的原则，构建良好的销售服务体系，为客户提供优质的售前、售中及售后服务!
因厂家会在没有任何提前通知的情况下更改产品包装或者一些附件，本司不能确保客户收到的货物与网站图片、附件说明完全一致。产品详细信息均以实物为准，请购买前与销售人员进行确认。具体型号参数请参考说明书。本服务承诺解释权归湖北中试高测电气控股有限公司所有。
同时配套一站式的全面服务，公司会为每一个客户提供免费的专业技术服务和现场指导工作，公司拥有一组完善的客服系统，为客户提供一对一的售前、售中、售后三大服务环节，为每一位客户免除后顾之忧，树立公司以客户为中心的精神。
在湖北中试控股长达近30年的不懈努力与坚持以品质为核心理念运行中，如今，产品品质保障已经成为电力预防性试验行业独有不可复制的核心竞争优势，在市场上已经树立良好的口碑形象。除了把控好产品的卓越品质以外，同时也离不开专业、经验丰富的电力团队。
用户至上和诚信为本是我们的服务宗旨，而质量是生命的保证，实现三年保修/一年包换/六个月包退/一个月试用/终身维护的服务承诺，正是验证了公司对产品质量的信心所在，而信心的来源，正是因为我们拥有优厚的产品质量!
经过多年的不断探索和进取，我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念，制定了"规范管理制度、严格过程控制、保证产品质量、达到顾客满意"的质量方针，坚持"用户第一"的原则，构建良好的销售服务体系，为客户提供优质的售前、售中及售后服务!
因厂家会在没有任何提前通知的情况下更改产品包装或者一些附件，本司不能确保客户收到的货物与网站图片、附件说明完全一致。产品详细信息均以实物为准，请购买前与销售人员进行确认。具体型号参数请参考说明书。本服务承诺解释权归湖北中试高测电气控股有限公司所有。
注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多湖北中试高测电气控股有限公司产品信息请进入产品中心，服务热线：027-8362 1138 。
2.了解更多湖北中试高测电气控股有限公司产品信息请进入产品中心，服务热线：027-8362 1138 。
点击下载
开关柜通电试验台的使用说明
武汉中试研制的开关柜通电试验台的使用说明如下：
1、接通三相四线AC380V
2、将输出DC260V接至负载
3、将输出调节旋扭逆时针旋转至零位。
4、检查并确认接线无误
5、将电源开关闭合
6、缓慢调节输出调节旋扭，将电压升起到达合适值。
7、试验完毕后，先将输出调节旋扭逆时针旋转至零位，再断开电源开关，待放电完毕后，才能开始解线。
一、概述
高低压开关柜通电试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。
二、技术参数
输入电源：三相四线AC 380V
输出电压及电流：
1、三相AC 0 – 10A输出（<100V，可调值） 一组
2、三相AC100V输出 (固定值) 一组
3、交流操作电压输出 AC 0～400V, 220V时,电流小于10A
4、直流操作电压输出 DC 0～260V
5、直流合闸电源输出 DC 0～300V(额定电流100A,短时工作电流300A) 一组
6、单相AC220V输出（固定值，插座形式） 二组，
7、三相AC380V输出（固定值，接线柱） 一组，
8、外形尺寸：560*520*850mm
9、重量：45kg
三 、功能说明
1、输出线接线柱前串接10A、16A空气开关作为短路保护。根据用户特殊要求，参数中3 – 4项，可以同时合分闸，没有互锁。请用户注意使用中的要求。
最好每次只能有一组电源输出工作。
2、技术参数中6–7项不受接触器控制，只要总电源开关闭合，即可输出单相AC220V输出（固定值）、三相AC380V输出（固定值），
3、直流合闸电源输出DC 0 -300V（大容量）是独立的单元 ，可以脱离主体柜，单独使用；也可以与主体柜合并使用，直接从柜体后面板直流300V输出接线柱输出。其详细说明见第五：HZGK-300A开关合闸电源。
4、三相转换开关K1、三相AC380V电压表、
四、操作说明
以检验单相交流电压表为例：
1、接通输入电源AC380V
2、连接交流操作电压输出电源线至电压表
3、检查并确认接线是否，接通总电源开关
4、将调压器回零，并按“合闸”扭，
5、再按面板上交流操作电压的“合闸”扭
6、缓慢调节输出调节旋扭，使电压升到要求值，观察电压表的情况。
7、试验完毕后，先按面板上交流操作电压的“分闸”扭，再按面板上总“分闸”扭。然后，断开总电源开关
五、开关合闸电源，外配电源（根据用户要求选配）
本电源由全控三相整流模块、移相触发电路、自动调节电路、吸收回路组成。
晶体管智能控制模块将复杂的自动调节电路、晶闸管和触发电路集成为一体，通过调节控制信号电压的大小，改变晶闸管导通角的大小，从而实现对电源进行调节、自动控制的功能。
触发电路系统、晶闸管、导热底板相互绝缘隔离，介电强度大于2500V，使用安全方便。三相整流模块输入端无相序限制。可适用于阻性、感性负载。
六、使用说明
1、接通三相四线AC380V
2、将输出DC300V接至负载
3、将输出调节旋扭逆时针旋转至零位。
4、检查并确认接线无误
5、将电源开关闭合
6、缓慢调节输出调节旋扭，将电压升起到达合适值。
试验完毕后，先将输出调节旋扭逆时针旋转至零位，再断开电源开关，待放电完毕后，才能开始解线。
高低压开关柜通电试验台在使用过程中的注意事项
1 电源输入
（1）本仪器使用交流三相380V电源。
2 安全注意事项
（3）接入仪器的电源要求能承受30A电流冲击。
（4）电源应接入仪器面板的电源输入端子，切勿接入其他接线端子，以免损坏设备。
（5）仪器与试品连接时,注意检查各个接线是否错误,以免因接线错误造成设备损坏。
（6）开启过流保护的电流值最大应不超过仪器额定输出电流值。
（7）在通电情况下，不得插拔任何接线。
（8）当在室外时，请勿将仪器长时间置于太阳下曝晒。
3 测试准确度方面
设备应缓慢升压，保证设备显示电压及电流的准确性。
4 操作方面
（1）接线完毕后，应检查一遍，看看是否有接线错误，接插件是否接触良好。
（2）测试过程中，如有打火，以及开机时无任何显示等异常现象，应立即关闭电源并重新检查接线。
（3）在实际接线时，电流输出端子应形成回路,不然仪器将不会输出电流。
（5）该设备容量是按5分钟短时工作设计，如用于批量试验，工作时间应小于2.5分钟，等待10分钟后，再进行下次工作。
