ZSJB-1000B 微机继电保护测试仪(三相、精度0.1、工控机)

  • 完成微机保护、继电保护、励磁、计量、故障录波等专业领域内的装置测试
  • 参考标准:GB50150-2006,DL/T849.6-2004
    • 应用于电力、石化、冶金、铁路、航空、军事
    • 可靠完善的多种保护措施及电源软启动
    • 装置设有一路110V 及 220V专用可调直流电源输出

  • 湖北电气百强企业 / 华中大区大型生产基地
  • 三年质保,一年包换,六个月包退,一个月试用
  • 30年生产经验 / 技术•精工•品质代表全行业高水平

  • 产品咨询、购买、维护欢迎来电 027-83621138 联系我们








  • 简介
  • 案例
  • 说明书
  • 保修
  • 下载
  • 经验
    业务直拨:027-83621138 / 83982728



产品简介

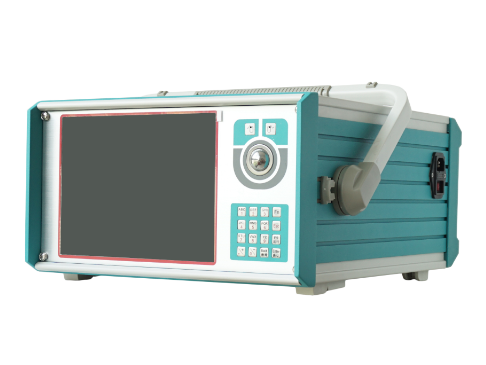

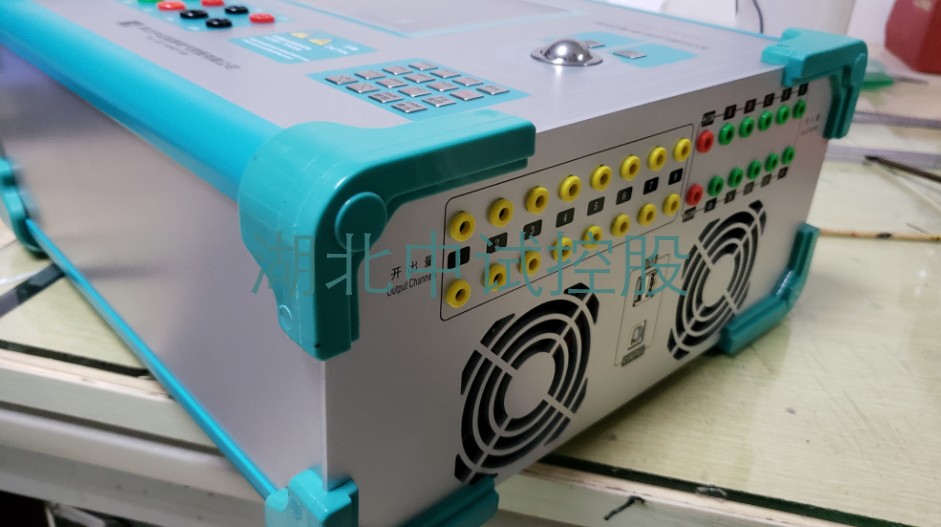

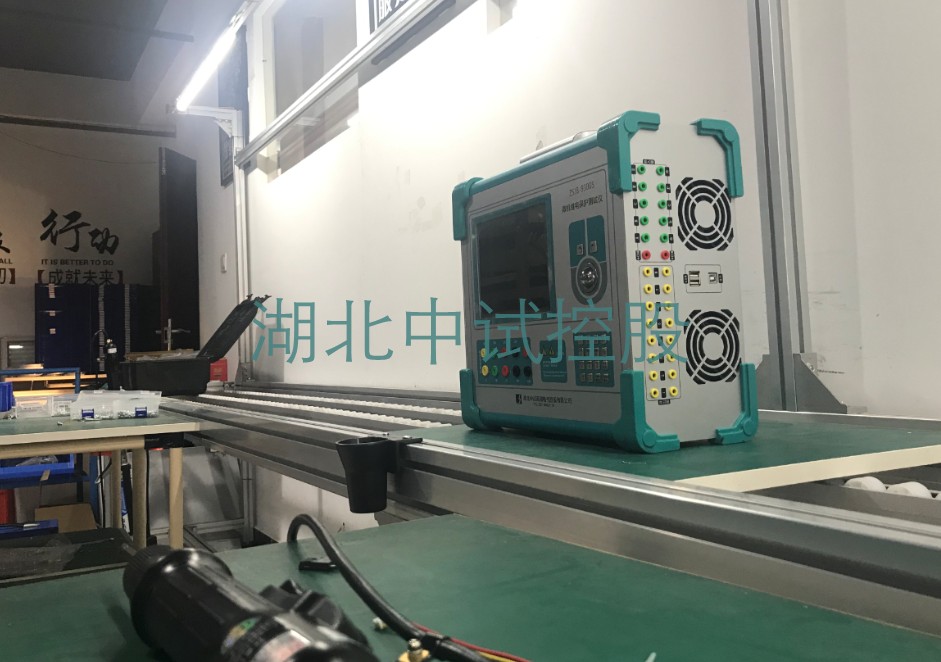

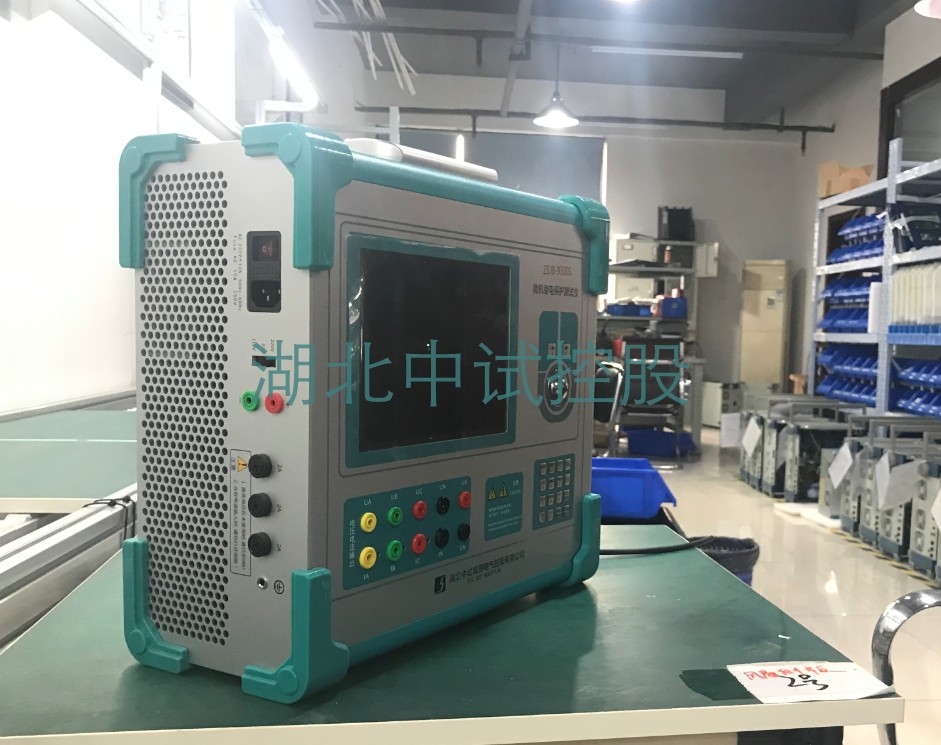

1、ZSJB-1000B微机继电保护测试仪(3相工控机型) 装置采用高性能工控机作为控制微机,直接运行Window操作系统,装置面板带有大屏幕液晶显示器,装置前面板设有USB口可方便地进行数据存取、数据通信和进行软件升级等。
2、试验的全过程及试验结果均在液晶显示屏上显示,全套汉字化操作界面,清晰亮丽,直观方便。
3、微机继电保护测试仪测试装置是保证电力系统安全可靠运行的一种重要测试工具。随着计算机技术、微电子技术、电力电子技术的飞速发展,应用最新技术成果不断推出新型高性能继电保护测试装置是技术进步的必然趋势。ZSJB-1000B微机继电保护测试仪(3相工控机型)参照了原电力部颁发的《微机继电保护试验装置技术条件》的基础上,认真总结前几代产品的开发、生产经验,并采用现代最新数字技术、高精密电子器件、微机系统及新线路、新结构研制而出。可独立完成微机保护、继电保护、励磁、计量、故障录波等专业领域内的装置测试,广泛应用于电力、石化、冶金、铁路、航空、军事等行业的科研、生产和电气试验现场。

产品别称

微机继电保护测试仪、微机继保仪、继电保护测试仪、三相继电保护测试仪、继保测试仪、三相继保测试仪、三相继电保护校验仪、继保校验仪、三相继保校验仪、继保仪

产品特征

1、标准的4相电压3相电流输出  具有4相电压3相电流输出,可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V,电流三并可输出120A,第4相电压Ux为多功能电压项,可设为4种3U0或检同期电压,或任意某一电压值的情况输出。
2、单机操作方便  单机由方便灵活的光电轨迹球鼠标通过大屏幕液晶显示屏进行操作,全部中文显示。可完成现场大多数试验检定工作,可对各种继电器及微机保护进行检定,并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。开机即可使用,操作方便快捷。 双操作方式,联接电脑运行  通过Windows平台上的全套中文操作软件,可进行各种大型复杂及自动化程度更高的校验工作,可方便地测试及扫描各种保护定值,可实时存贮测试数据,显示矢量图,绘制故障波形,联机打印报表等。
3、软件功能强大  可完成各种自动化程度高的大型复杂校验工作,如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。
4、开关量接点丰富  10路接点输入和8对空接点输出。输入接点为空接点和0~250V电位接点兼容,可智能自动识别。输入、输出接点可根据用户需要扩展。
5、大屏幕TFT显示屏  本机采用800×600点阵大屏幕TFT高分辨率真彩液晶显示屏,全部操作过程均在显示屏上设定,操作界面和试验结果均汉化显示,显示直观清晰。
6、自我保护采用合理设计的散热结构,并具有可靠完善的多种保护措施及电源软启动,和一定的故障自诊断及闭锁功能。
7、具有独立专用直流电源输出  装置设有一路110V 及 220V专用可调直流电源输出。
8、性价比高  属于跨专业联合设计产品,综合了多专业的先进科技成果。兼具大型测试仪的性能,和小型测试仪的价位,具有很高的性能价格比。

参数

交流电流输出
 相电流输出  0~40A  输出精度:<0.1级
 三相并联电流输出  0~120A
 相电流长时间允许工作值  10A
 相电流最大输出功率  420VA
 三相并联电流最大输出时最大输出功率  900VA
 三并电流最大输出时允许工作时间  10s
 频率范围  20~1000Hz
 谐波次数(基波)  0~20次
直流电流输出
 电流输出  0~±10A/每相,0~±30A/三并  输出精度:<0.5级
 最大输出负载电压  20V
交流电压输出
 相电压输出  0~120V  输出精度:<0.1级
 线电压输出  0~240V
 相电压/线电压输出功率  80VA/100VA
 频率范围  20~1000Hz
 谐波次数(基波)  1~20次
直流电压输出
 相电压输出幅值  0~±160V  输出精度:<0.5级
 线电压输出幅值  0~±320V
 相电压/线电压输出功率  70VA/140VA
开关量输入
 通 道 数  10对
 输入方式  空接点:1~20mA,24V
 电位接点接入:“0”:0~+6V;“1”:+11V~+250V
开关量输出
 通 道 数  8对
 输出方式  DC:220V/0.2A;AC:220V/0.5A
时间测量
 0.1ms~9999s  测量精度:<0.1ms
尺    寸
 400×300×180mm3
重    量
 18kg
电    源
 AC 220V±10% 50Hz±10% 10A
环境温度
 -10℃~+50℃



附件清单

名称 说明 数量
继电保护测试仪主机 / 1台
高强度铝合金主机包装箱 / 1只
测试线包 / 1个
电流测试线 / 1包
电压及开关量测试线 / 1包
电源线 / 1根
USB连接线 / 1根
程序光盘 / 1张
2A保险管 / 2个
10A保险管 / 2个
说明书 / 1本
检验报告 / 1份
合格证 / 1张































销售热线

  • 销售热线:027-83621138  /  83629368
  • 售后专线:027-83982728
  • 在线客服 qq: 149650365

增值服务

  • 三年质保 一年包换  |  一个月包退 三个月试用

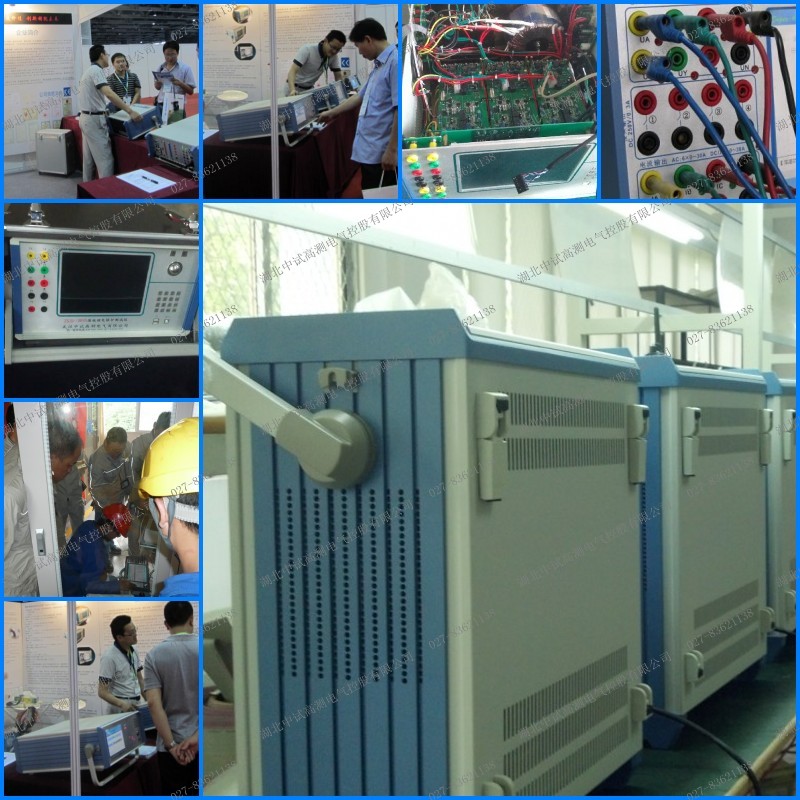

部分客户展示









































































































注: 1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
     2.了解更多湖北中试高测电气控股有限公司产品信息请进入产品中心,服务热线:027-8362 1138 。

说明书在线索取QQ:149650365

注: 1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
     2.了解更多湖北中试高测电气控股有限公司产品信息请进入产品中心,服务热线:027-8362 1138 。

售后客服

客服服务中心:027-83635550,我们将尽快安排电力工程师为您及时解答!

保修承诺

三年质保,一年包换,六个月包退,一个月试用

同时配套一站式的全面服务,公司会为每一个客户提供免费的专业技术服务和现场指导工作,公司拥有一组完善的客服系统,为客户提供一对一的售前、售中、售后三大服务环节,为每一位客户免除后顾之忧,树立公司以客户为中心的精神。

在湖北中试控股长达近30年的不懈努力与坚持以品质为核心理念运行中,如今,产品品质保障已经成为电力预防性试验行业独有不可复制的核心竞争优势,在市场上已经树立良好的口碑形象。除了把控好产品的卓越品质以外,同时也离不开专业、经验丰富的电力团队。

用户至上和诚信为本是我们的服务宗旨,而质量是生命的保证,实现三年保修/一年包换/六个月包退/一个月试用/终身维护的服务承诺,正是验证了公司对产品质量的信心所在,而信心的来源,正是因为我们拥有优厚的产品质量!

经过多年的不断探索和进取,我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念,制定了"规范管理制度、严格过程控制、保证产品质量、达到顾客满意"的质量方针,坚持"用户第一"的原则,构建良好的销售服务体系,为客户提供优质的售前、售中及售后服务!

因厂家会在没有任何提前通知的情况下更改产品包装或者一些附件,本司不能确保客户收到的货物与网站图片、附件说明完全一致。产品详细信息均以实物为准,请购买前与销售人员进行确认。具体型号参数请参考说明书。本服务承诺解释权归湖北中试高测电气控股有限公司所有。
注: 1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
     2.了解更多湖北中试高测电气控股有限公司产品信息请进入产品中心,服务热线:027-8362 1138 。

资料下载

文件名 更新时间 点击下载
ZSJB-1000B 微机继电保护测试仪(三相、精度0.1、工控机)说明书 2014年04月18日 点击下载
ZSJB-1000B 微机继电保护测试仪(三相、精度0.1、工控机)PDF说明书 2014年04月18日 点击下载
          索取说明书: QQ  149640060


注: 1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
     2.了解更多湖北中试高测电气控股有限公司产品信息请进入产品中心,服务热线:027-8362 1138 。



继电保护中的设备检修
    设备检修体制是随着科学技术的进步而不断演变的,由事后检修/故障检修发展到预防性检修,预防性检修主要有两种模式,以时间为依据的检修,预先设定检修工作内容与周期的定期检修,或称计划检修和以可靠性为中心的检修。

        状态检修也叫预知性维修,首先由美国杜邦公司提出,以设备当前的工作状况为检修依据,通过状态监测手段,诊断设备健康状况,确定设备是否需要检修或最佳检修时机。状态检修的目标是减少设备停运时间,提高设备可靠性和可用系数,延长设备寿命,降低运行检修费用,改善设备运行性能,提高经济效益。状态检修是建立在设备状态有效监测基础上,根据监测和分析诊断的结果安排检修时间和项目,主要包含设备状态监测、设备诊断、检修决策三个环节。状态监测是状态检修的基础,状态监测是设备诊断的依据,检修决策就是结合在线监测与诊断的情况,综合设备和系统的技术应用要求确定具体的检修计划或策略。电力系统长期以来实行的以预防性计划检修为主的检修体制,主要依据检修规程来确定检修项目,存在设备缺陷较多的检修不足,设备状态较好的又检修过度的状况,一定程度上导致检修的盲目性,实际上很难真正实现“应修必修,修必修好”的检修目标。

        电气设备根据功能不同可分为一次设备和二次设备,其中电气二次设备主要包括继电保护、自动装置、故障录波器、就地监控和远动等。随着一次设备状态检修的推广,线路不停电检修技术的应用,因检修设备而导致的停电时间将越来越短,从客观上对电气二次设备检修提出了新的要求。作为电气二次设备重要组成部分的继电保护,承担着保障电网稳定和电力设备安全的重要职能,在实际运行中因继电保护造成的系统故障时有发生,尽管随着数字式保护装置的广泛使用,保护不正确动作次数相对减少,但由于制造、设计、施工、试验、运行等各种原因造成的保护不正确动作绝对次数仍然很多。作为保障继电保护正确履行电网“静静的哨兵”职能的主要手段依旧是依据传统的《继电保护及电网安全自动装置检验条例》通过定期检修维护保护装置的可用率,显然,这种基于静态型设备的检验规定已经不适应现代信息技术被广泛应用的数字式保护。

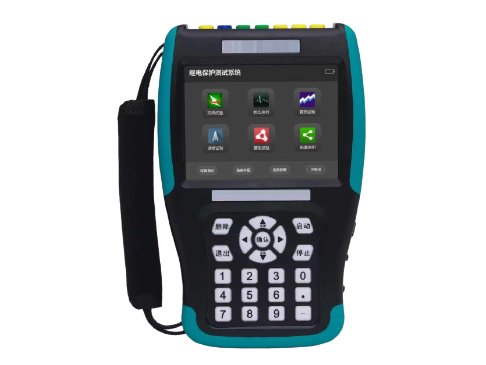

        因此,继电保护设备(微机继电保护测试仪、手持光数字分析仪、直流高压发生器、异频介损测试仪)如何在检修体制、检修方法及检验项目、检修周期等方面通过合适的技术措施和手段,保证保护设备的可靠运行适应电网安全运行的要求,实行保护设备状态检修将成为一种必然的选择。



继电保护状态检修需注意的问题

售后保障

1、高素质检修人员的培养

    状态检修对检修人员技术素质的要求主要体现在掌握状态监测和故障分析的手段, 能综合评价设备的健康状态; 参与检修决策, 能制定优化检修计划和检修工艺; 有丰富的检修经验和高超的检修技术等方面。高素质检修人员是状态检修能否取得成功的关键。在传统的检修模式中, 运行人员是不参与检修工作的。状态检修要求运行人员与检修有更多联系, 因为运行人员对设备的状态变化非常了解, 他们直接参与检修决策和检修工作对提高检修效率和质量有积极意义。其优点是可以加强运行部门的责任感; 取消不必要的环节, 节约管理费用; 迅速采取检修措施, 消除设备缺陷。

2、重视状态检修的技术管理要求

    状态检修需要科学的管理来支撑。继电保护装置在电力系统中通常是处于静态的,但在电力系统中,需要了解的恰巧是继电保护装置在电力系统故障时是否能快速准确地动作,即要把握继电保护装置动态的“状态”。因此,根据对继电保护装置静态特性的认识,对其动态特性进行判断显然是不合适的。因此,通过模拟继电保护装置在电力事故和异常情况下感受的参数,使继电保护装置启动和动作,检查继电保护装置应具有的逻辑功能和动作特性,从而了解和把握继电保护装置状况,这种继电保护装置的检验,对于电力系统是很有必要的和必须的。

    要搞好继电保护设备状态检修,建立每套保护装置的“设备变更记录”是非常重要的基础技术管理工作。“设备变更记录”应详细记载设备从投运到报废的整个使用过程中设备软、硬件发生的变化,包括软件的版本升级、硬件插件的更换、二次回路的变更、反事故措施的执行情况及检验数据的变化情况。这样的“设备变更记录” 实际上就是该保护装置所有检修记录的摘要和缩影.因此可以作为设备状态评估的依据。

3、要严格遵循状态检修的原则

    实施状态检修应当依据以下原则:一是保证设备的安全运行。在实施设备状态检修的过程中,以保证设备的安全运行为首要原则,加强设备状态的监测和分析,科学、合理地调整检修间隔、检修项目,同时制定相应的管理制度。二是总体规划,分步实施,先行试点,逐步推进。实施设备状态检修是对现行检修管理体制的改革,是一项复杂的系统工程,而我国又尚处于探索阶段,因此,实施设备状态检修既要有长远目标、总体构想,又要扎实稳妥、分步实施,在试点取得一定成功经验的基础上,逐步推广。状态检修的实施可先从实施设备点检定修制和检修作业标准化、规范化入手,全面落实设备管理的责任制,规范、完善检修基础管理,强化检修质量管理,提高设备健康水平,保持设备处于良好水平,这样就可以从思想上、制度上、人员上、技术上为全面实施设备状态检修奠定良好的基础。在实施过程中,也要注意及时总结经验,必要时可调整规划。三是充分运用现有的技术手段,适当配置监测设备。

4、开展继电保护装置的定期检验

    实行状态检验以后, 为了确保继电保护和自动装置的安全运行,要加强定期测试,所有集成、微机和晶体管保护要每半年进行一次定期测试,测试项目包括:微机保护要打印采样报告、定值报告、零漂值,并要对报告进行综合分析,做出结论;晶体管保护要测试电源和逻辑工作点电位,现场发现问题要找出原因,及时处理。
    由于目前我们所维护的电力设备的性能和国外发达国家还有一定的差距,所处的环境和国外也不尽相同,因此,关于“状态检修”,还不宜一步到位,而应采取循序渐进的方法逐步实行,将二次设备的定期检验年限适当放长,即将原来的2 a~3 a定校期限改为5 a。
