ZSFA-V 互感器伏安变比极性综合测试仪(老款)


  • 本产品是一款多功能全自动化的CT、PT特性测试仪器
  • 参考标准:GB/T22071.2-2008
    • 支持U盘转存试验数据
    • 自带微型打印机,即时打印试验数据和曲线
    • AC220V和AC380V自适应供电

  • 湖北电气百强企业 / 华中大区大型生产基地
  • 三年质保,一年包换,六个月包退,一个月试用
  • 30年生产经验 / 技术•精工•品质代表全行业高水平

  • 产品咨询、购买、维护欢迎来电 027-83621138 联系我们








  • 简介
  • 案例
  • 说明书
  • 保修
  • 下载
  • 经验
    业务直拨:027-83621138 / 83982728



产品简介

本产品是一款全自动化的CT/PT特性测试仪器,是继电保护和高压绝缘专业的专门检测仪器。仪器可以完成的试验包括:CT伏安特性试验、CT变比极性试验、CT极性试验、CT二次回路试验、PT伏安特性试验、PT变比极性试验、PT极性试验和交流耐压试验,自动计算拐点电压电流值、变比比差值、5%或10%误差曲线值等结果参数。

仪器采用进口核心器件,严格的制造工艺,保证产品性能稳定可靠;仪器面板采用人体工学设计,操作简便,一人操作即可完成全部测试工作,软件功能强大,自动计算并给出测试结果;自带U盘转存功能,结合上位机软件,生成完备的测试报告,数据管理简便高效,减轻测试人员工作负担;仪器自带微型打印机,可即时打印测试数据和曲线。本仪器是一款功能完备、适用于实验室也适用于现场检测并广受用户好评的专业测试仪器。

产品别称

PT伏安特性综合测试仪、互感器伏安特性综合测试仪、CT伏安特性综合测试仪、CT伏安特性测试仪、PT伏安特性测试仪、互感器伏安特性测试仪、伏安特性变比极性综合测试仪、伏安特性测试仪、伏安特性综合测试仪、FA-103伏安特性测试仪、CTPT特性综合测试仪

产品特征

1、安全方便:仪器自动化程度高,自动完成设定试验,并给出试验结果和曲线。试验人员无需接触被测试设备,远离高压电路,确保人身安全;
2、功能全面:仪器集CT伏安特性试验、CT变比极性试试验、CT极性试验、CT二次回路试验、PT伏安特性试验、PT变比极性试验、PT极性试验、交流耐压试验于一体。自动计算拐点电压电流值、变比比差值、5%或10%误差曲线值,并实时保存打印测试记录和日期,方便用户整理测试报告;
3、输出容量大:伏安特性试验单机最高输出电压1000V,变比试验最大电流600A,仪器输出容量5KVA;
4、扩展性强:扩展配件包括外接升压器、外接升流器、外接调压器。外接升压器最高电压可升至2000V/3A,外接升流器可升至1000A,外接调压器最大输出可达1000V/20A。最高可做500KV等级1A电流互感器的伏安特性试验;

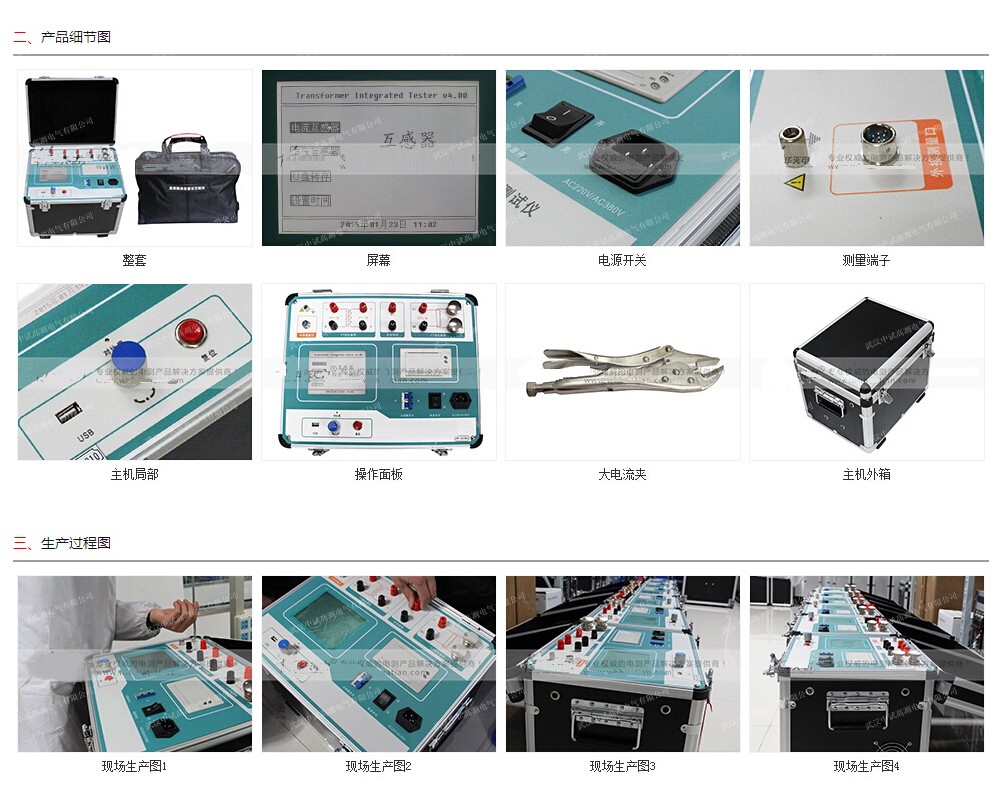

5、人机界面友好:大屏幕320*240点阵汉字图形界面,图形清晰、美观;使用高性能旋转鼠标,操作简单方便、寿命长;自带微型打印机,即时打印试验数据和曲线;
6、数据存储量大:仪器内置存储器,各功能模块测试数据均可保存且掉电不丢失,现场试验完成后,可在室内查看和打印试验结果;
7、U盘转存:支持U盘转存试验数据,通过PC机进行读取,操作简便快捷;
8、PC机软件强大:PC机应用软件功能强大,操作简单,实现数据分析、保存、打印并生成完备测试报告,便于数据集中管理;
9、多电源供电模式:仪器电源可实现AC220V或AC380V自适应供电。当交流功率电源输入端子接AC220V电压时,交流电压输出为0~600V;当输入端子接AC380V电压时,交流电压输出为0~1000V,用户可根据实际需要进行选择。

参数

输入电压 AC380V AC220V 分辨力
CT伏安特性试验 单机试验 0~1000V、0~20A 0~600V、0~20A 0.1V、1mA
外接升压器 0~2000V、0~3A 0~1650V、0~3A 0.1V、1mA
外接调压器 0~1000A、 0~20A 0.1V、1mA
CT变比试验 一次侧电流 单机试验 0~600A 1mA
外接升流器 0~1000A 1mA
二次侧电流 0~5A 1mA
PT伏安 特性试验 单机 0~1000V、0~20A 0~600V、0~20A 0.1V、1mA
外接升压器 0~2000V、0~3A 0~1650V、0~3A 0.1V、1mA
外接调压器 0~1000V、0~3A 0.1V、1mA
PT变比极性试验 单机 0~1000V 0.1V
外接升压器 0~2000V 0.1V
测量精度 伏安特性试验 0.5%
5%及10%误差曲线 1%
变比极性试验 1%
仪器电源电压 AC220V或AC380V 50HZ
工作环境温度 -10℃ ~ +50℃
仪器主机体积 420×330×320㎜3
仪器主机重量 35kg
外接升压器体积 310×310×330㎜3
外接升压器重量 20kg

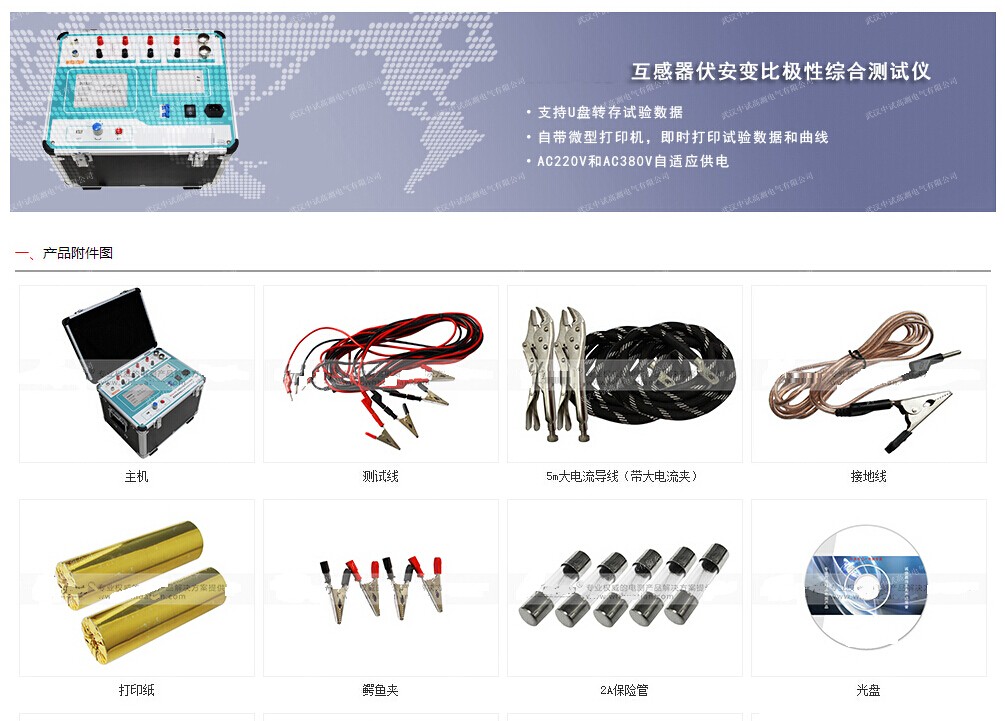

附件清单

名称 说明 数量
主机 / 1台
测试线 / 1套
电源线 AC 380V 1根
大电流导线 5m(带大电流夹) 2根
接地线 / 1根
打印纸 / 4卷
鳄鱼夹 / 4个
2A保险管 / 5个
20A保险管 / 5个
光盘 / 1张
电源线 AC 220V 1根
附件包 / 1个
说明书 / 1本
检验报告 / 1份
合格证 / 1张




销售热线

  • 销售热线:027-83621138  /  83629368
  • 售后专线:027-83982728
  • 在线客服 qq: 149650365

增值服务

  • 三年质保 一年包换  |  一个月包退 三个月试用

部分客户展示









































































































注: 1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
     2.了解更多湖北中试高测电气控股有限公司产品信息请进入产品中心,服务热线:027-8362 1138 。

说明书在线索取QQ:149650365

注: 1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
     2.了解更多湖北中试高测电气控股有限公司产品信息请进入产品中心,服务热线:027-8362 1138 。

售后客服

客服服务中心:027-83635550,我们将尽快安排电力工程师为您及时解答!

保修承诺

三年质保,一年包换,六个月包退,一个月试用

同时配套一站式的全面服务,公司会为每一个客户提供免费的专业技术服务和现场指导工作,公司拥有一组完善的客服系统,为客户提供一对一的售前、售中、售后三大服务环节,为每一位客户免除后顾之忧,树立公司以客户为中心的精神。

在湖北中试控股长达近30年的不懈努力与坚持以品质为核心理念运行中,如今,产品品质保障已经成为电力预防性试验行业独有不可复制的核心竞争优势,在市场上已经树立良好的口碑形象。除了把控好产品的卓越品质以外,同时也离不开专业、经验丰富的电力团队。

用户至上和诚信为本是我们的服务宗旨,而质量是生命的保证,实现三年保修/一年包换/六个月包退/一个月试用/终身维护的服务承诺,正是验证了公司对产品质量的信心所在,而信心的来源,正是因为我们拥有优厚的产品质量!

经过多年的不断探索和进取,我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念,制定了"规范管理制度、严格过程控制、保证产品质量、达到顾客满意"的质量方针,坚持"用户第一"的原则,构建良好的销售服务体系,为客户提供优质的售前、售中及售后服务!

因厂家会在没有任何提前通知的情况下更改产品包装或者一些附件,本司不能确保客户收到的货物与网站图片、附件说明完全一致。产品详细信息均以实物为准,请购买前与销售人员进行确认。具体型号参数请参考说明书。本服务承诺解释权归湖北中试高测电气控股有限公司所有。
注: 1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
     2.了解更多湖北中试高测电气控股有限公司产品信息请进入产品中心,服务热线:027-8362 1138 。

资料下载

文件名 更新时间 点击下载
ZSFA-V 互感器伏安变比极性综合测试仪(老款)说明书 2014年04月19日 点击下载
ZSFA-V 互感器伏安变比极性综合测试仪(老款)PDF说明书 2014年04月19日 点击下载
          索取说明书: QQ  149640060


注: 1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
     2.了解更多湖北中试高测电气控股有限公司产品信息请进入产品中心,服务热线:027-8362 1138 。


一、电流互感器的试验项目、周期和要求
序号 项 目 周 期 选 型
1 绕组及末屏的绝缘电阻 1)投运前 绝缘电阻测试仪
2)1-3年
3)大修后
4)必要时
2 tgδ及电容量 1)投运前 全自动抗干扰介质损耗测试仪
2)1-3年
3)大修后
4)必要时
3 油中溶解气体色谱分析 1)投运前 绝缘油色谱分析系统
2)1-3年(66kV及以下)
3)大修后
4)必要时
4 交流耐压试验 1)1-3年(20kV及以下) 试验变压器
2)大修后
3)必要时
5 局部放电测量 1)1-3年(20-35kV固体 绝缘互感器) 局部放电检测系统
2)大修后
3)必要时
6 极性检查 1)大修后 互感器综合测试仪
2)必要时
7 各分接头的变化检查 1)大修后 互感器综合测试仪
2)必要时
8 校核励磁特性曲线 必要时 互感器综合测试仪
9 密封检查 1)大修后
2)必要时
10 一次绕组直流电阻测量 1)大修后 电流互感器校验仪
2)必要时
11 绝缘油击穿电压 1)大修后 绝缘油介电强度测试仪
2)必要时
二、电磁式电压互感器的试验项目、周期和要求
序 号 项 目 周 期 选 型
1 绝缘电阻 1)1-3年 绝缘电阻测试仪
2)大修后
3)必要时
2 Tgδ(20kV及以上) 1)绕组绝缘:a) 1-3年;b) 大修后;c) 必要时 全自动抗干扰介质损耗测试仪
2)66~220kV串级式电压互感器支架:a)投运前;b)大修后;c)必要时;
3 油中溶解气体的色谱分析 1)投运前 绝缘油色谱分析系统
2)1~3年(66kV及以上)
3)大修后
4)必要时
4 交流耐压试验 1)3年(20kV及以下) 三倍频发生器
2)大修后 试验变压器
3)必要时
5 局部放电测量 1)投运前 局部放电检测系统
2)1~3年(20~35kV固体绝缘互感器)
3)大修后
4)必要时
6 空载电流测量 1)大修后 互感器综合测试仪
2)必要时
7 密封检查 1)大修后
2)必要时
8 铁芯夹紧螺栓(可接触到的)绝缘电阻 大修时 绝缘电阻测试仪
9 联接组别和极性 1)更换绕组后 互感器综合测试仪
2)接线变动后
10 电压比 1)更换绕组后 互感器综合测试仪
2)接线变动后
11 绝缘油击穿电压 1)大修后 绝缘油介电强度测试仪
2)必要时
三、电容式电压互感器的试验项目、周期和要求
序 号 项 目 周 期 选 型
1 电压比 1)大修后 互感器综合测试仪
2)必要时
2 中间变压器的绝缘电阻 1)大修后 绝缘电阻测试仪
2)必要时 3 中间变压器的Tgδ 1)大修后 全自动抗干扰介质损耗测试仪
1

2

3





检定互感器所需设备

检定电流互感器所需基本设备包括:

       1、互感器校验仪:测量标准互感器和被试互感器间的误差,显示工作电流。

       2、标准电流互感器:互感器检定中用作标准器,精度一般比被测高两个等级以上,设计有多个变比抽头,适应不同互感器的检定。

       3、升流器:与调压器配合,匹配产生各种需要的测试电流。其容量、造价随电流增加而增加。

       4、负载箱:模拟被测互感器的实际工作状态。

       5、调压器:用于调节测试电流,一般与保护和开关等安装在一个操作台内,分粗调和细调两个调压器,以满足调节细度。在额定电流2500A以下测量时,可以用10KVA通用的调压器组合制作,更大电流须特殊制作,一般需要30~60KVA

       6、大电流连接电缆:连接几百、几千安培电流,电缆价格不能忽视。

检定电压互感器所需基本设备包括:

       1、互感器校验仪:测量标准互感器和被试互感器间的误差,显示工作电流。

       2、标准电压互感器:互感器检定中用作标准器,精度一般比被测高两个等级以上,设计有多个变比抽头,适应不同互感器的检定。

       3、升压器:与调压器配合,匹配产生各种需要的测试电压,其容量、造价随电压增加而增加。

       4、负载箱:模拟被测互感器的实际工作状态。

       5、调压器:用于调节测试电压,一般与保护和开关等安装在一个操作台内,分粗调和细调两个调压器,以满足调节细度。一般用10KVA通用的调压器组合制作即可
