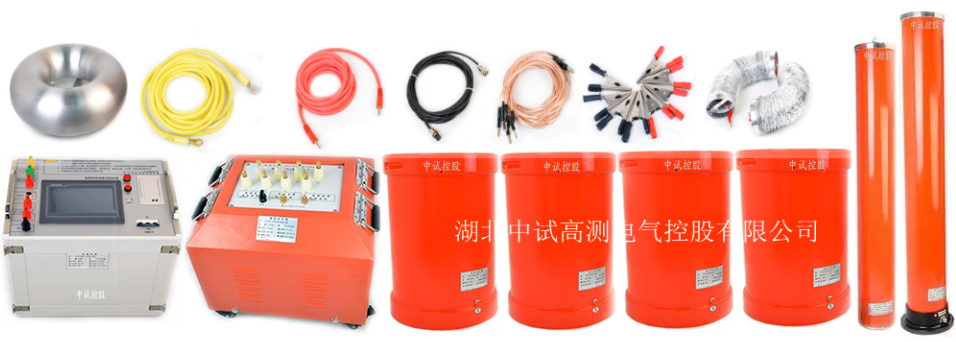

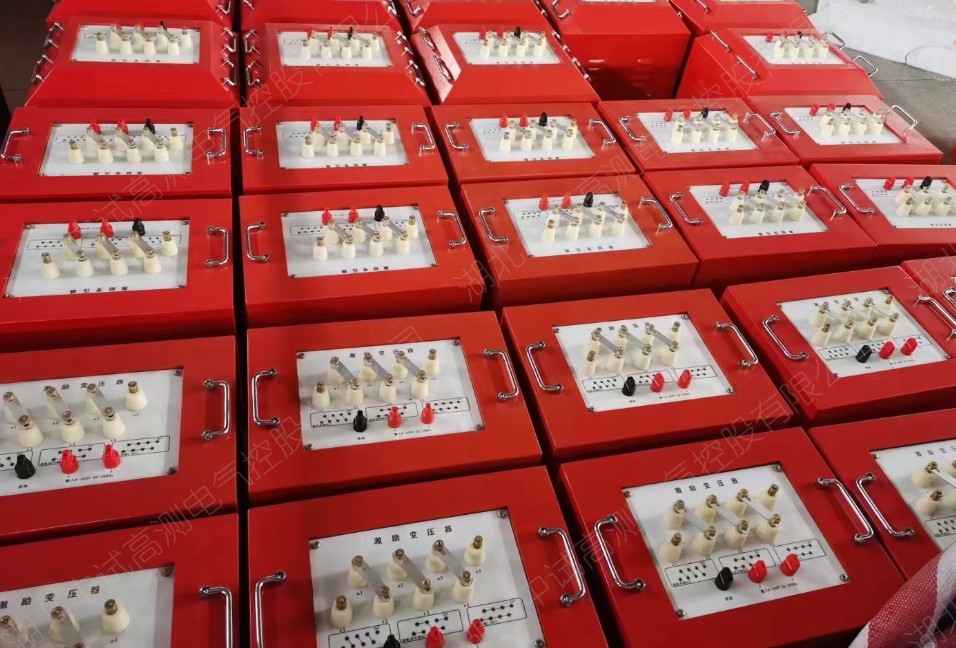

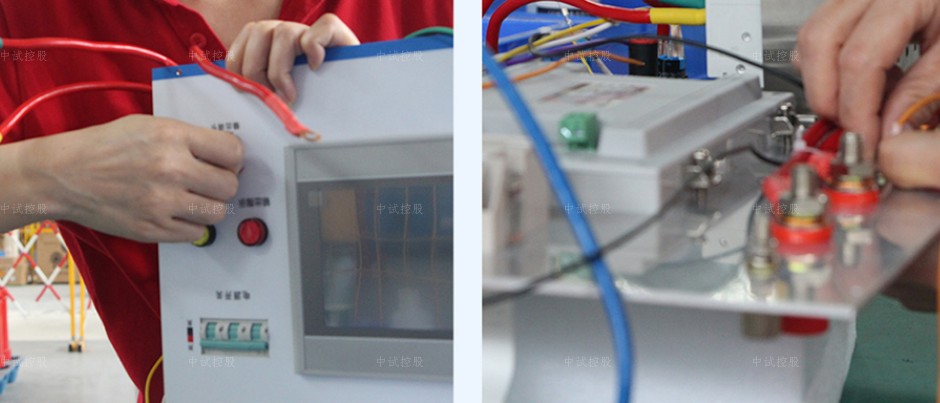

ZSBP变频谐振交流耐压装置组成部分:变频电源主机、激励变压器、电抗器、电容分压器、补偿电容器、测试附件组成。
一、执行标准:DL/T849.6-2004《电力设备专用测试仪高压谐振试验装置》
二、作用:对被测试品做承受过电压预防交流试验和交接交流试验
三、可以完成交流被测试品:电力电缆、变压器、断路器/开关、开关柜、隔离开关、避雷器、电压互感器、电流互感器、套管、支柱绝缘子、电抗器、母线、隔离开关、输电线路、发电机、电动机、熔断器、电容器、接触器、配电箱、绝缘材质、变电站系统等各种被试品的预防交流试验和交接交流耐压试验。
四、电源:采用220V及380V两种
五、操作模式:全自动、半自动、手动
六、元器件(纯进口):功率器件:德国英飞凌,模块:日本富士IGBT,芯片:英特尔等

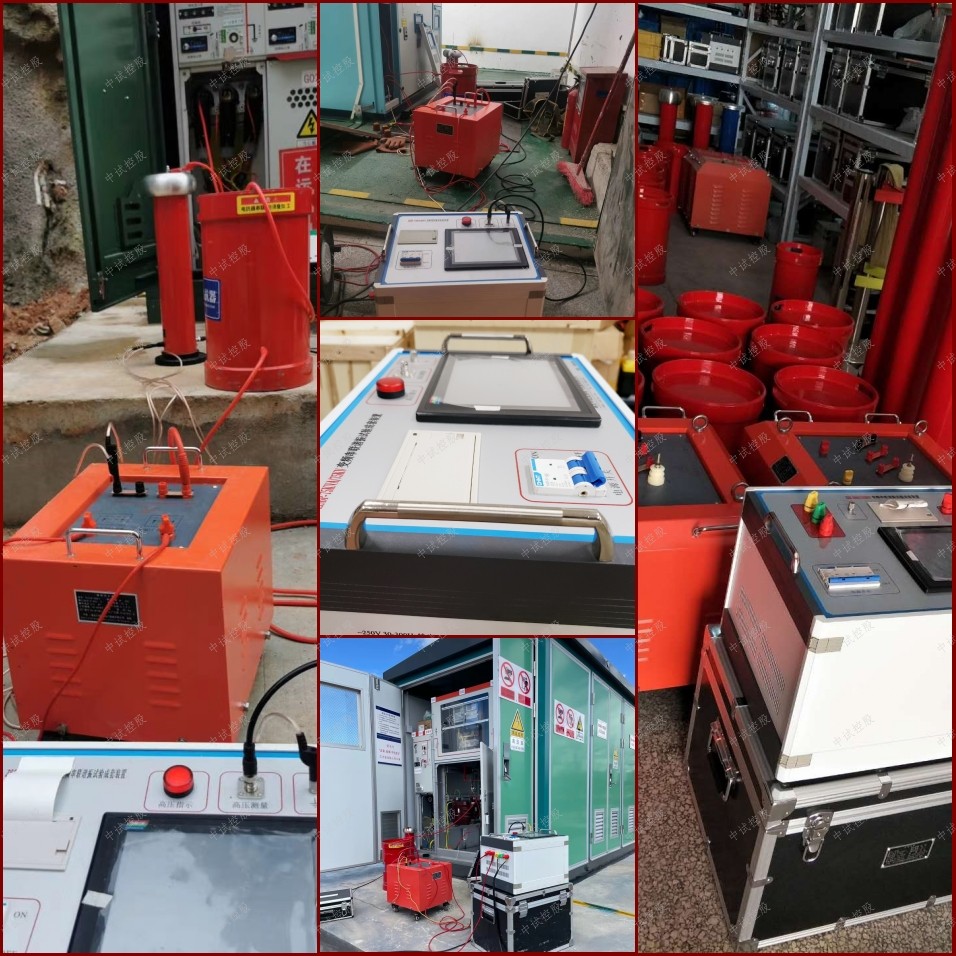

简易读懂:10KV串联谐振交流耐压装置可以做什么?
变频串联谐振成套耐压试验装置适用于大容量,高电压的电容性试品的交接和预防性试验,主要针对10KV及以内的电力电缆、变压器、断路器/开关、开关柜、避雷器、电压互感器、电流互感器、套管、支柱绝缘子、电抗器、母线、隔离开关、输电线路、发电机、电动机、熔断器、电容器、隔离开关、接触器、配电箱、绝缘材质、变电站系统的交流耐压试验。

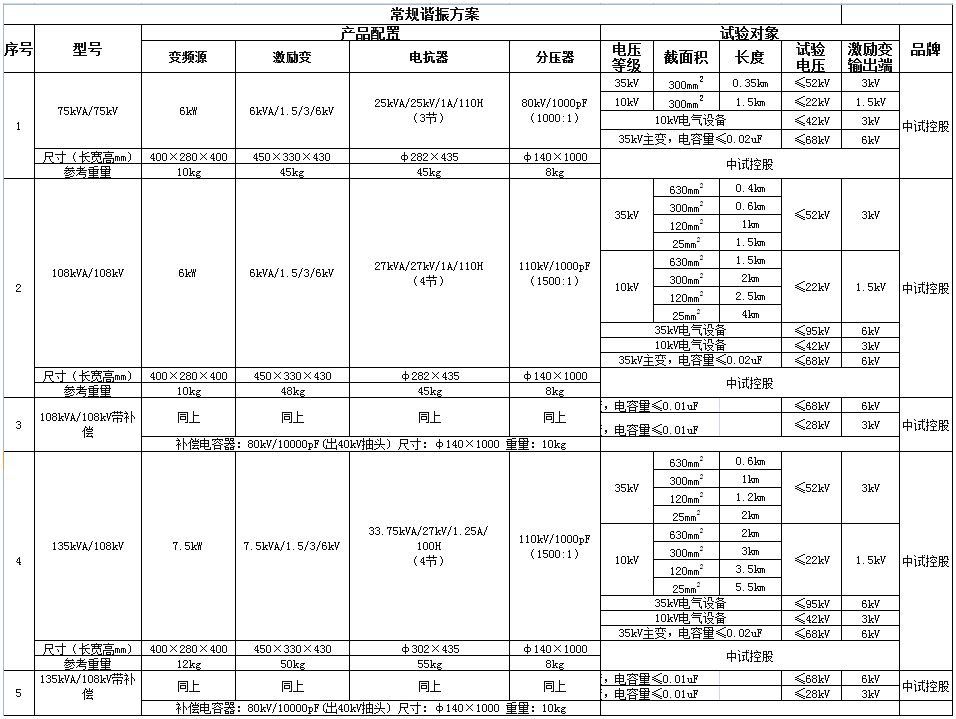

如何选择合适的10KV串联谐振交流耐压装置?
为了选对规格,请提供以下技术参数
1、电力变压器:电压等级,大容量,试验性质(中性点耐压或全绝缘耐压)单相对地电容量;
2、电力电缆:电压等级,大长度,截面积;
3、发电机、电动机:电压等级(出口电压或称工作电压),试验电压(耐压值)单相对地电容量范围(如0.2-0.55uF等);
4、开关、绝缘子、PT、CT、绝缘工器具、母线:电压等级(或称工作电压);试验电压(耐压值);
5、CVT效验:电压等级或称工作电压,试验电压(耐压值)电容量范围(如0.005-0.02uF)。

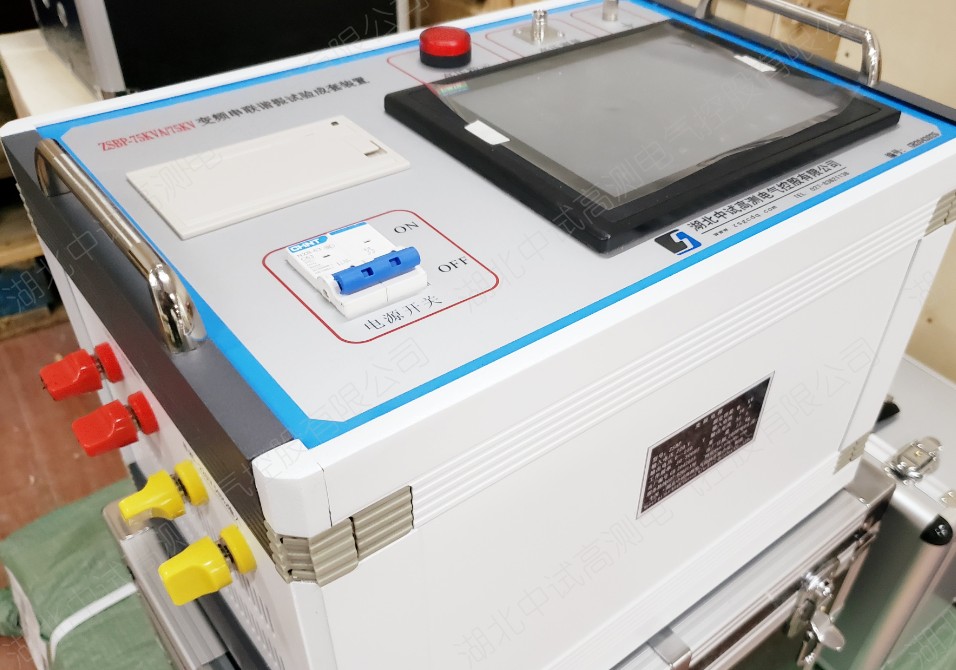

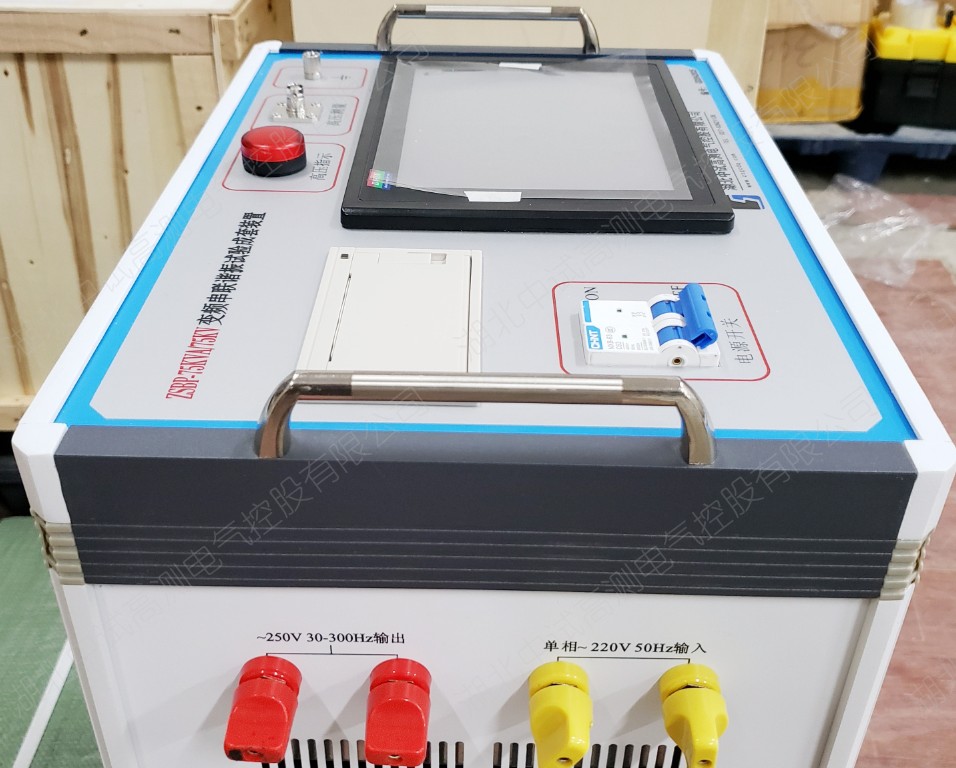

一、主机参数介绍
10KV串联谐振交流耐压装置采用了调节电源的频率的方式使得电抗器与被试电容器实现谐振,在被试品上获得高电压大电流,是当前高电压试验的一种新的方法和潮流,在国内外已经得到广泛的应用。
采用了专用的SPWM数字式波形发生芯片,频率分辨率16位,在20~300Hz时频率细度可达0.1Hz;采用了正交非同步固定式载波调制方式,确保在整个频率区间内输出波形良好;功率部分采用了先进的IPM模块,在小重量下确保仪器稳定和安全。
1、输入电源:
2、电压:220V±10%
3、频率:45/65Hz
4、输出电压:0-250V;
5、输出波形:正弦波
6、频率调节范围:30-300Hz
7、频率分辨率:0.01Hz
8、频率稳定度:0.1%
9、频率步进值:5Hz,1Hz,0.1Hz,0.01Hz
10、电压分辨率:0.1kV
11、电压测量精度:1.5%
12、电压步进值: 1%,0.5%,0.1%,0.01%
13、运行连续工作时间:60分钟
二、主机功能描述
1、装置具有过压、过流、零位启动、系统失谐(闪络)等保护功能,过压过流保护值可以根据用户需要整定,试品闪络时闪络保护动作并能记下闪络电压值,以供试验分析。
2、装置具有多种工作模式,方便用户根据现场情况灵活选择,提高试验速度。
3、工作模式为:全自动模式、半自动模式、手动模式、
4、存储,存入的数据编号是数字,方便的帮助用户识别和查找。
5、装置自动扫频时频率起点可以在规定范围内任意设定,同时液晶大屏幕显示测频和试验频率一致,方便使用者直观了解是否找到谐振点。
6、采用了ARM平台技术,可以方便的根据用户需要增减功能和升级,也使得人机交换界面更为人性化。
7、技术特点归纳:先进的数字、功率技术;功率器件全部采用的德国英飞凌,日本富士的IGBT智能模块,芯片全部采用英特尔的原装器件等
8、波形为脉宽电压调节的方波。
9、内部由ARM控制,操作功能得到优化,操作简单。
10、自动扫频,寻找谐振点.频率范围30-300Hz,可设置扫频范围,扫频耗时40秒钟(全频扫), 频率分辨率0.01Hz。
11、自动试验,用户可设置试验程序,试验程序分为5段,系统自动按设置的程序完成试验过程。
12、耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,异常波动时提示用户电压异常波动,由用户根据试验情况进行操作。
13、实时显示试验状态,用户可根据试验状态进行相应操作。
14、强大的保护功能:过流保护,过压保护和闪络保护,过热保护,高压异常保护,软/硬件同时保护,确保安全。
15、试验数据保存,可即时打印试验数据,也可将数据保存以备下次打印。
16、数据查询功能,根据试验日期查询以往的试验数据。
10KV串联谐振交流耐压装置:就是做耐压试验的设备,它是为了满足大容量的被试品要求,而研发的设备。它是一套组合设备,为了耐压试验能顺利准确地进行,更为了提高产品性价比,针对不同被试品,串联谐振装置的组件是不同的。所以,请务必准确选型,您可拨打热线电话027-83621138,或直接点击右测“在线交流”,技术部为您量身制定选型方案。
10KV变频串联谐振装置、10KV谐振试验装置、10KV变频串联谐振仪、10KV调频串联谐振试验装置、10KV串联谐振设备、10KV串联谐振耐压装置、10KV串联谐振试验设备、10KV变频串联谐振耐压装置、10KV串联谐振耐压检测仪、10KV变频串联谐振试验装置、10KV串联谐振耐压试验设备、10KV变频谐振耐压试验装置、10KV变频谐振串并联试验装置、10KV串联谐振装置、10KV变频串联谐振试验成套装置、10KV变频谐振试验装置、10KV变频串联谐振成套装置、10KV变频谐振实验装置、10KV串联谐振试验、10KV串联谐振系统、10KV串联谐振交流耐压试验、10KV交流耐压串联谐振装置、10KV变频串联谐振试验设备、10KV电缆串联谐振装置、10KV变频串联谐振设备、10KV串联谐振仪、10KV串联谐振实验装置、10KV变频串联谐振高压试验装置、10KV变频串联谐振耐压试验装置、10KV变频耐压试验装置、10KV调频串联谐振成套装置、10KV变频串联谐振实验装置10KV变频串联谐振耐压装置、10KV串联谐振仪器、10KV调频串联谐振装置、10KV并联谐振试验装置、10KV调频串联谐振装置、10KV串联谐振耐压测试仪、10KV变频谐振高压试验装置、10KV调频串联谐振耐压装置、10KV调频串联谐振试验设备、10KV交流串联谐振装置、10KV变频谐振耐压试验装置、10KV电缆谐振试验装置、10KV电缆串联谐振试验装置、10KV调频串联谐振试验装置、10KV串联谐振耐压设备、10KV串联谐振试验系统、10KV工频谐振试验装置、10KV变频串联谐振实验、10KV串联谐振实验设备、10KV串联谐振耐压成套装置、10KV变频谐振成套试验装置、10KV串联谐振耐压仪、10KV串联谐振交流耐压试验装置、10KV调频谐振试验装置。
答疑解惑:
问:长时间试验时,谐振的高压会逐渐缓慢升高,但是低压不变?
答:谐振在达到试验电压之后,谐振的低压和高压都会停止升压保持在当前电压,但是由于谐振的被试品多为电容量较大的试品,在耐压是特别是长时间耐压时会存在容升现象,所以高压才会出现逐渐缓慢升压。
问:谐振在升压过程中,电压达到一定的电压后,高压不再升高,但是低压还在正常升压,仪器界面上电压波形为上下波动状态?
答:谐振升压,说明谐振和试品的匹配没有问题,电压没有继续升高,说明没有达到试验电压,则不存在过压保护,低压在正常升压,谐振的输出正常功率也满足。没有出现失谐和击穿,说明被试品的对地绝缘正常,排除以上故障,结合电压上下波动的波形,则说明试验中出现了放电,这个放电可能存在于谐振设备也可能存在于试品。
问:谐振高压无法升高到试验电压,但是电抗器和激励变的理论都是可以满足的?
答:谐振的高压确实和电抗器的组合激励变的输出电压选择有关,但是也和整个由电抗器和被试品组成的谐振回路的功率因素品质因素Q有关系。如果整个系统的品质因素Q较低,则整套系统的大部分为无功功率,有功功率太小,那么必然高压不可能升得很高。而品质因素Q和谐振的频率f有关系,所以遇到上述情况,我们需要进一步调整电抗器组合,从而来改变频率。
问:有的谐振有补偿电容,而有的谐振装置没有补偿电容?
答:谐振装置是基于串联谐振原理的升压装置,其与整个回路的L和C有一定的关系,这里的L为谐振装置的电抗器,C一般为被试品或为的电容分压器的电容。则说明谐振装置一般不需要补偿电容。谐振的试验对象是电缆,变压器,开关,母线母排等,而我们常用的电压等级从10-220kV升至更高,这么多的规格的试品,电抗器在匹配时可能会存在对于部分试品无法匹配谐振的问题,这是我们不能通过改变电感L和频率f来解决,这是我们只能改变电容量C,则就需要补偿电容。还有一种情况则是我们需要进一步满足谐振频率在工频或近视工频,我们也需要通过电容C来调整频率,也是需要补偿电容的。
企业公告
销售热线
增值服务
电机试验的概述
1. 试验与实验的区别
两者的不同语素是“实”、“试”,我们先看《现代汉语词典》中这两个词的释义:【实验】为了检验某种科学理论或假设而进行某种操作或从事某种活动。【试验】为了察看某事的结果或某物的性能而从事某种活动。
从《现代汉语词典》释义同时结合各自的语素意义可以看出:实验中被检验的是某种科学理论或假设,通过实践操作来进行;而试验中用来检验的是已经存在的事物,是为了察看某事的结果或某物的性能,通过使用、试用来进行。
实验是对抽象的知识理论所做的现实操作,用来证明它正确或者推导出新的结论。它是相对于知识理论的实际操作。试验是对事物或社会对象的一种检测性的操作,用来检测那里正常操作或临界操作的运行过程、运行状况等。它是就事论事的。
工厂的产品可以抽样检测,是试验。试验中,试验对象是明确的,试验目的是检查它能不能正常运行、正常运行的条件和该条件允许的范围。
2. 电机试验的意义
电机试验为电机设计、质量检验等提供必要的数据支撑,其测试数据的正确性和准确度是验证设计及保证质量的前提,试验站的能力和形象成为企业设计能力和产品质量的重要象征。
3. 电机试验的方法
不同电机的试验方法不尽相同,通常以相关的IEC(国际电工委员会)标准、国家标准(一般参照IEC标准编制)或企业标准作为试验依据。
目前使用最多的电机试验国家标准有:
GB/T 755-2008 《旋转电机8-定额与性能》
GB/T 755.2-2007 《旋转电机(牵引电机除外)确定损耗和效率的试验方法》
GB/T 1032-2005 《三相异步电动机试验方法》
GB/T 1029-2005 《三相同步电机试验方法》
变频器供电的电机试验方法,目前国家标准有:
GB/T22670-2008 《变频器供电三相笼型感应电动机试验方法》
4. 电机试验的内容
◆ 绝缘电阻测定
◆ 绕组冷态电阻测定
◆ 热 试 验 (GB1032) 目 的:求温升
◆ 空载试验 (GB1032) 目 的:铁耗、风摩耗
◆ 堵转试验 (GB1032) 目 的:堵转特性曲线Uk-Ik、Uk-Tk(IkN、TkN)
试验方法:转矩可采用测量和计算两种方法
◆ 负载试验 (GB1032)
◆ 效率确定 (GB1032) (热试验、负载试验、空载试验)
◆ 最大转矩测定 目 的:求出电机的最大转矩,了解其机械过载能力
方 法:在堵转试验基础上采用园图法计算
◆ 最小转矩测定
◆ 噪声的测定
◆ 振动的测定
◆ 耐电压试验
◆ 短时转矩试验
◆ 转动惯量测定
◆ 轴电压测定
◆ 超速试验
以三相异步电动机试验为例参照GB/T1032-2005 《三相异步电动机试验方法》,通过上述试验,求取电机的效率、温升、功率因数、起动转矩、最大转矩、噪声、振动等指标。
电机综合测试台的执行标准
GB 755-2008 旋转电机定额和性能
GB 10068-2008 轴中心高为56 mm及以上电机的机械振动 振动的测量、评定及限值
GB/T 10069.1-2006旋转电机噪声测定方法及限值 第1部分:旋转电机噪声测定方法
GB/T 21211--2007 等效负载和叠加试验技术 间接法确定旋转电机温升
GB/T 22715一2008 交流电机定子成型线圈耐冲击电压水平
GB/T 22719.1--2008 交流低压电机散嵌绕组匝间绝缘 第1部分:试验方法
GB/T 22719.2--2008交流低压电机散嵌绕组匝间绝缘 第2部分:试验限值
JB/T 7836.1--2005 电机用电加热器 第1部分:通用技术条件.
JB/ T 10j500.1--2005 电机用埋置式热电阻 第1部分:一般规定、测量方法和检验规则
IEC 60034-2-1:2007 旋转电机(牵引电机除外)确定损耗和效率的试验方法
测量电机交流耐压试验的方法步骤及试验结果分析
1)交流耐压试验前,先用兆欧表检查绝缘电阻,如有严重受潮和严重缺陷,消除后才能进行交流耐压试验。
2)接线后,在空载(不接发电机绕组)下调整保护间隙,使其放电电压应在1.1倍的试验电压范围内,然后升高电压为试验电压,保持2min后,降至零,并拉开电源开关。
3)经过限流电阻R 1在高压侧短路,调试过电流保护动作的可靠性。一般情况下,其动作电流应为试验变压器额定电流的1.3----1.5倍。
4)当接线调整无误后,即可将高电压引线接至发电机绕组上进行试验。升至试验电压持续1min后,降低电压,切断试验电源开关。
5)交流耐压是应分相加压。试验某一相时,其余两相应短路接地。每相绕组有并联支路时,同支路间也应进行同样电压等级的耐压试验。
6)耐压试验后,再次测量定子绕组绝缘的绝缘电阻和吸收比,以防止在耐压试验结束时的一瞬间,又发生绝缘击穿。
电动机空载特性试验的目的是什么?如何进行?
电动机空载特性试验是指电动机不带负载,在定子绕组上加额定电压,测其空载电流和空载损耗的试验。
一、试验目的
通过空载特性试验,可检查电动机的内部接线和匝数是否正确,电机气隙、铁芯质量、机械安装质量是否良好等。
交接试验标准规定,交接时进行电动机空载转动检查和空载电流测定;预防试验规程规定,在必要时才进行电动机的空转检查并测定空载电流和空载损耗。
二、试验方法
(1)试验前的准备:
1)检查电动机绕组接线应正确。
2)电动机的绝缘试验应合格。
3)用手转动电动机转子,应转动灵活、无异常现象。
(2)试验接线:电动机空载特性试验接线如图6—6所示。
(3)试验步骤:
三、试验步骤
1)接好线,各仪表量程选择适当。
2)合上开关S1,S2,将电流互感器的二次侧短路。
3)合上电源开关S,给电动机加上三相堆成额定电压,使其在空载下起动。
4)电动机转速正常运作一段时间后,拉开开关S1、S2,读取各仪表指示值。
5)如需测录空载特性曲线,应使用可调电压的电源供电,电压从1.3Ua逐渐下降,测不同电压下空载电流和功率,直到不能再低为止。
四、注意事项
1)试验前应做短时空转检查,规程规定一般不少于1h。检查各部分运转是否正常,待各部分温度稳定后再进行试验,以取得稳定的空载特性。
2)预防性试验时,仅对电动机有怀疑时才测量空载电流;3kV以下的电动机仅测量空载电流,不测量空载损耗。
3)力求试验电压三相对称、稳定,以保证试验结果的准确。
4)试验电压应为电机额定电压,当相差不超过±3%时,可按下式换算成额定电压下的数值。
五、试验结果分析
空载试验时,要求电动机转动正常,空载电流自行规定。一般在额定电压下,正常的电动机空载电流约为额定电流的20%~50%,空载损耗约为额定功率的3%~8%。三相电源电压对称时,额定电压下的三相空载电流应平衡,任一相与平均值的差值不应大于10%。若差值较大,表明被试电动机内部存在三相匝数不等或定子与转子间的气隙不均匀等缺陷。预防性试验规程还规定,额定电压下的空载损耗值不得超过原来值的50%。
电机综合测试台在试验过程中的注意事项
一、测量定子绕组的绝缘电阻
1.正确选用兆欧表额定电压。兆欧表的额定电压是根据发电机电压等级选取的,兆欧表电压过高台使设备绝缘击穿,造成不必要的损坏。对定子绕组,额定电压在1000V以上时用2500 V兆欧表,量程一般不低于l0000 MΩ,额定电压在1000 V以下时用1000 V兆欧表。

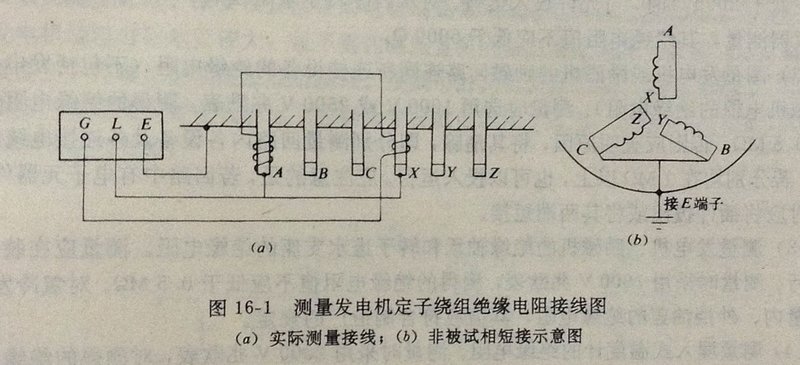

2.试验时被试相接L端子,非被试相短接接地,再接E端子,屏蔽接G端子。图16—1示出了测量定子绕组A相绝缘电阻的接线。
3.测试前后都应充分放电,以保证测试数据的准确性。否则由于放电不充分,会使介质极化和积累电荷不能完全恢复,而且相同绝缘内部的剩余束缚电荷将影响测量结果,例如轮流测量发电机三相绕组的绝缘电阻时,当第一相测试后未经充分放电就进行另一相测试时,第二次施加电压的极性对于相间绝缘来说是相反的,试验电源必然要输出更多的电荷去中和相间残余异性电荷,从而表现为绝缘电阻降低。特别是吸收现象显著的发电机定子绕组,试验前后一定要充分放电,放电时间一般不应小于5 min。
二、定子绕组的直流耐压试验及测量泄漏电流
(1)对水质的要求。哈尔滨电机厂对QFSN一200—2发电机运行水质的要求为:成应无机械杂质的凝结水或其它经处理的软化水,电导率为2μS/cm,pH=7~8,硬度小于2μg当量/kg,允许有微量NH3。
《火力发电厂水汽质量标准》(SD,163—85)规定:
不加缓蚀剂:电导率≤5μS/cm(25℃),铜≤200μg/L,pH>7.6(25℃);
加缓蚀剂:电导率≤5μS/cm(25℃),铜≤40μg/L,pH>6.8(25℃)。
因此,在通水状态下试验时,维持电导率≤2~5μS/cm,pH=7~8即可。
(2)微安表的摆动问题。微安表的摆动决定于试验回路的放电时间常数T。对于间接冷却的发电机被试品Rz一般为数百至数千兆欧,而水内冷发电机由于引水管水电阻Rv值较小(一般为数百~数千千欧),故放电时间常数前者远远大于后者,试验时由于表针摆动不易读准。为了改善电流表的稳定性,可增大时间常数T(因为T=RvC)。为此可采用两种方法:一种为增大电容量,即在被试品上并联l~2μF的电容器;另一种为改善水质,降低水的电导率,提高水阻。一般电导率在5 μS/cm以下,有的在试验中调到2μS/cm以下,均未出现微安表摆动现象。
当对被试品加并联电容时,电容器外壳要对地绝缘,满足时间常数T=CR3≥0.3s,此时直流电压脉动系数不大于5%。
三、交流耐压试验
在耐压过程中,若无异常声响、气味、冒烟以及仪表摆动等现象,可以认为绝缘耐受住了试验电压的考验。为了更好地了解绝缘情况,应尽可能全面监视绝缘的表面状态,特别是空冷机组。经验指出,外观监视常能发现仪表所不能反映的发电机绝缘不正常现象,如表面电晕、放电等。
应当指出,对氢冷发电机必须在充氢前或排氢后且含氢量在3%以下时进行试验,严禁在置换氢气过程中进行试验。对水内冷发电机一般应在通水的情况下进行试验,而且水质应合格。
顺便指出,对显极式转子要进行交流耐压试验,因为这种转子绝缘击穿后容易修理,转子绕组进行工频交流耐压试验时,转子绕组短接加压,试验电压为产品出厂试验电压的75%。对隐极式转子,只在局部修理槽内绝缘及更换绕组的情况下才作这项试验。发电机和励磁机的励磁回路连同所连接的所有设备的交流耐压试验的试验电压为1000V。
四、超低压耐压试验
(1)试验点压和分层或复合介质内部电极之间的电压必须仍然象50 Hz那样,按电容分布;
(2)试验电压在气隙和绝缘表面的电离和电晕必须与50 Hz相似;
(3)试验电压对绝缘缺陷的检出能力,应不低于50 Hz的检出能力,
(4)要求试验设备体积小,重量轻,近于直流试验设备。
五、空载特性试验
(1)维持发电机在额定转速或某一稳定转速下运行。如试验时机组转速不是额定值,则应接下式避行换算:
电压=实测电压×额定转速(或周率)/实测转速(或周率)
(2)应缓慢进行转子电流调节,调到一定数值时,待丧针指针稳定后再读表,并要求所有表计同时读取。

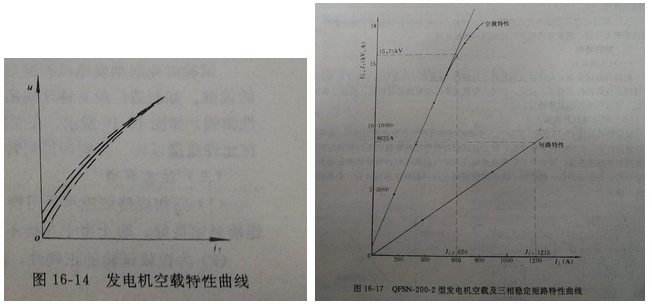

(3)在升压(或降压)过程中,磁场变阻器只可以待一个方向调节,不能随意变动方向,否则将影响试验准确度。根据记录绘制的空载特性曲线,一条是电压上升的,另一条是下降的,最后取其平均曲线作为空载特性曲线,如图1 6一14所示。
电机综合测试台在试验过程中的注意事项图16-4
(4)空载试验前应将电压调整器,强行励磁和强行减磁装置退出,但发电机的保护如差动保护、过流保护等可以使用。
(5)试验过程及记录中发现空载特性曲线较出厂或历年的试验有下降现象时,如试验 准确性确无问题,则发电机转子可能有层间短路缺陷。
六、短路特性试验
1三相短路线应尽量用铜(铝)排,同时要有足够的容量,定子绕组必须对称短路,连接必须良好,防止由于连接不良而造成发热、损坏设备。
2.为校核试验的正确性,在调节励磁电流下降过程中,可按上升各点进行读数记录。
3.转子电流用毫伏表经0.1~O.2级标准分流器IFL进行测量。标准分流器在励磁回路中。如果没有标准分流器,则可利用装设在励磁回路中的原有分流器,但此时应将配电盘转子电流表的电缆从分流器上拆下,以减少测量误差。
4.在试验中,当励磁电流升至15%~20%额定值时,应检查三相电流的对称性。如不平衡,应立即断开励磁开关,查明原因。如事先经核对,确认定子三相短路电流相差很小时,试验可只接一块电流表。
七、温升试验
①发电机温升试验需要时间较长,在整个试验期间要求转子电流保持严格稳定。变动范围不超过±1%,定子电流、电压及有功功率也应尽可能保持不变和三相平衡,若有变化应不超过土3%。为此,在试验期间,自动电压调整器应该切除。
②试验期间进风温度变化不得超过±1℃。
③发电机在调整到某一负荷后,约经3~4 h才能达到热平衡。所有记录在开始时每隔0.5 h读取一次,在最后1 h每隔15 rain读取一次。当连续三次测得的温度变化不大于l℃时,可认为已达到稳定,该负荷点的试验即可结束。
④测量转子电压必须用专用铜刷在滑环上直接测量,不应在原有的炭刷上接线,以排除炭刷电压的影响。

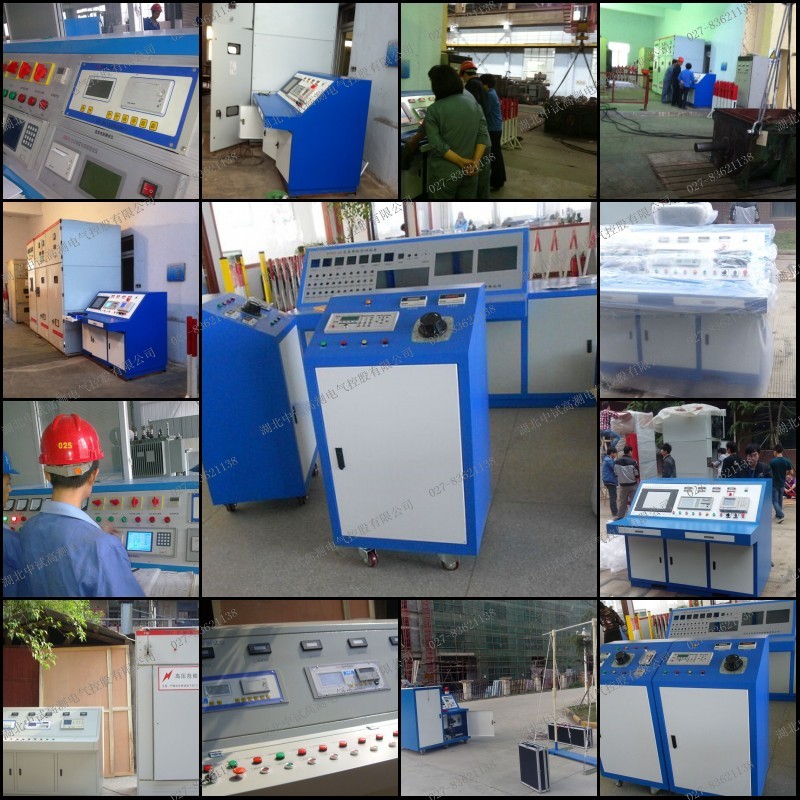

ZSDJ-ZT 电机综合测试台常见故障判别索引表
电机综合测试台适用于容量0-10KVA的交流电机、直流电机、变频电机的出场和维修后的各项试验,如耐压试验、绝缘试验、直流试验、空载损耗试验、负载损耗试验、堵转试验等。
为帮助用户在电机测试台使用过程中出现故障时,能迅速方便地判别线圈绕组的故障及所在位置,湖北中试控股特编辑整理电机综合测试台故障判别示意表,以供用户进行电机故障的测试判断。
