ZSYD-Z 智能工频耐压试验装置


  • 可用于各种电器设备,电气元件,以及绝缘材料等进行设定电压下的绝缘强度试验、耐压试验等
  • 参考标准:GB50150-2006,DL/T849.6-2004
    • 320×240液晶显示器(日光下可见)
    • 完善的过压、过流保护,设定值上限保护
    • 显眼位置增设“紧急停”,试验过程中可随时切断电源

  • 湖北电气百强企业 / 华中大区大型生产基地
  • 三年质保,一年包换,六个月包退,一个月试用
  • 30年生产经验 / 技术•精工•品质代表全行业高水平

  • 产品咨询、购买、维护欢迎来电 027-83621138 联系我们

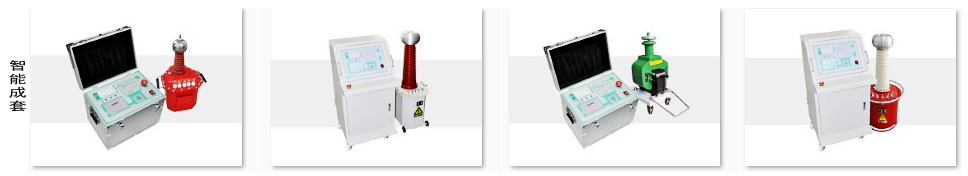

一拖三(箱式)一拖三(箱式)
智能箱+超轻智能箱+超轻
智能箱+干变智能箱+干变
智能箱+油变智能箱+油变
智能控制箱智能控制箱
一拖三(台式)一拖三(台式)
智能台+气变智能台+气变
智能台+干变智能台+干变
智能台+油变智能台+油变
智能控制台智能控制台





  • 简介
  • 案例

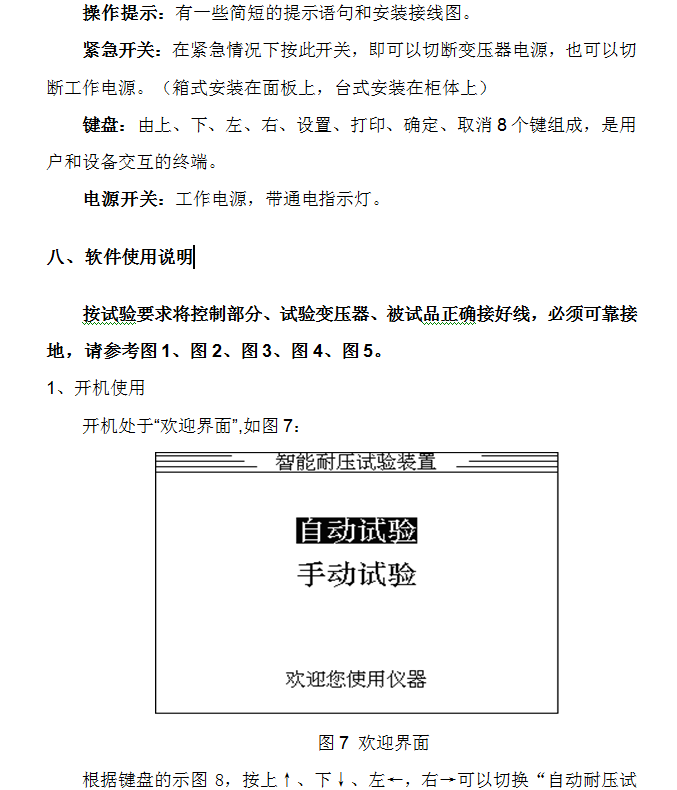

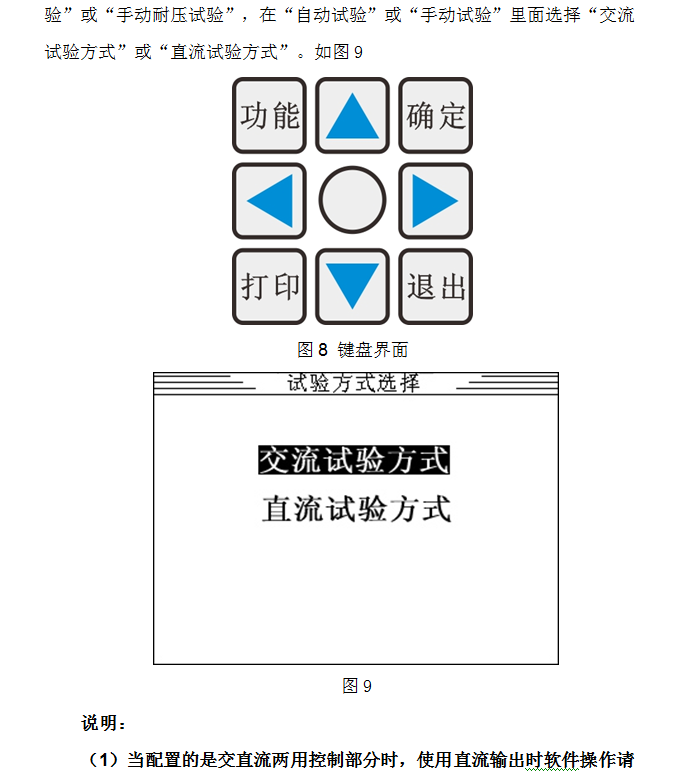

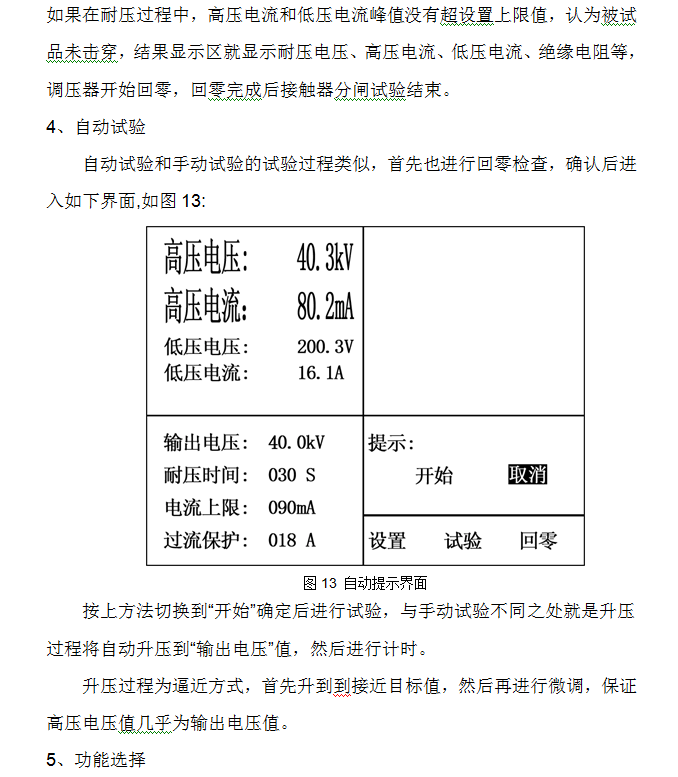

  • 说明书
  • 保修
  • 下载
  • 经验
    业务直拨:027-83621138 / 83982728

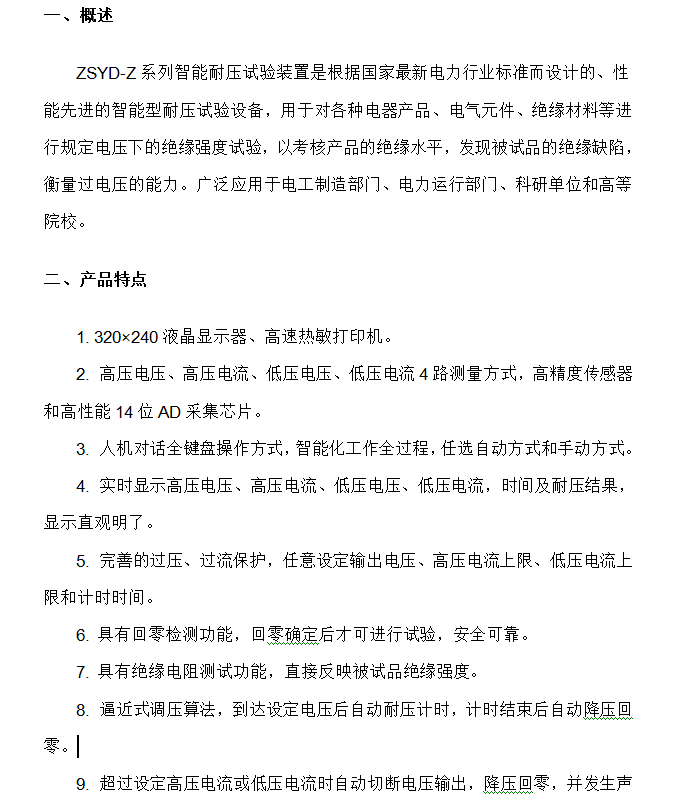

产品简介

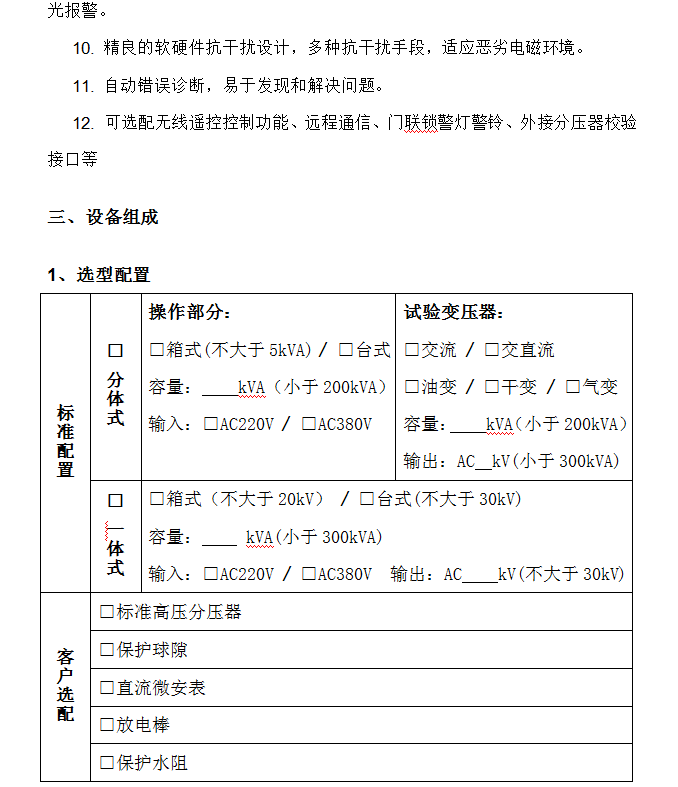

ZSYD-Z系列智能工频耐压试验装置(台)是新一代的工频耐压试验设备,是根据国家新电力行业标准而设计的,性能卓越的工频耐压试验设备。可用于各种电器设备,电气元件,以及绝缘材料等进行设定电压下的绝缘强度试验、耐压试验等。 本产品是整套装置主要设备包括控制台与试验变压器,选配配件包括:“高压滤波电容”、“限流电阻”、“保护球隙”、“绝缘支架”、“微安表”、“分压器”、“放电棒”、“油杯”等。 根据试验环境和被试品不同,选择合适套件,既可以提高测试准确率,又可以降低价格,提高性价比,强烈建议与本公司工程师沟通准确选型。

产品别称

 全自动工频耐压控制(箱)台、智能工频耐压控制台、全自动工频耐压控制箱

产品特征

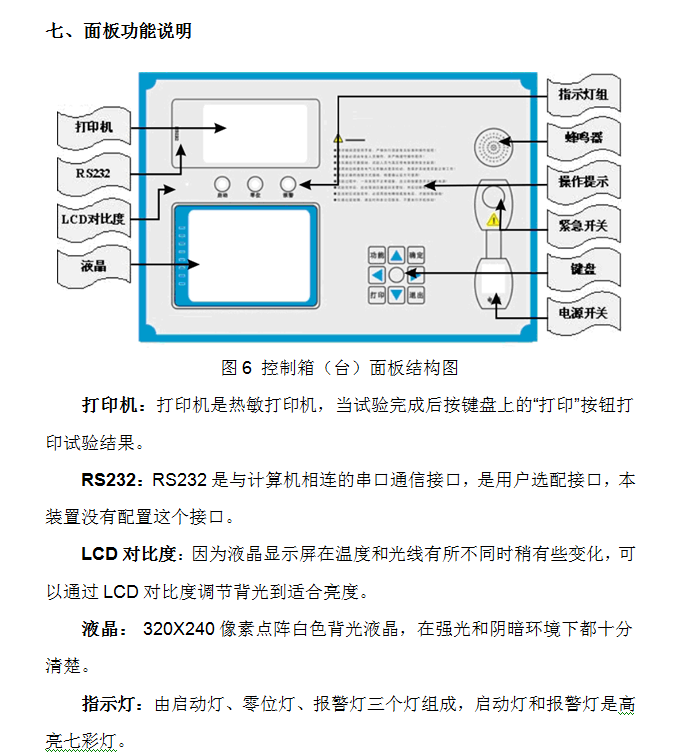

控制部分(可以定做过压保护和过流保护,即双保护功能)

1、全天候超大LCD
320×240液晶显示器(日光下可见)、高速热敏打印机,试验结果可查看和打印。

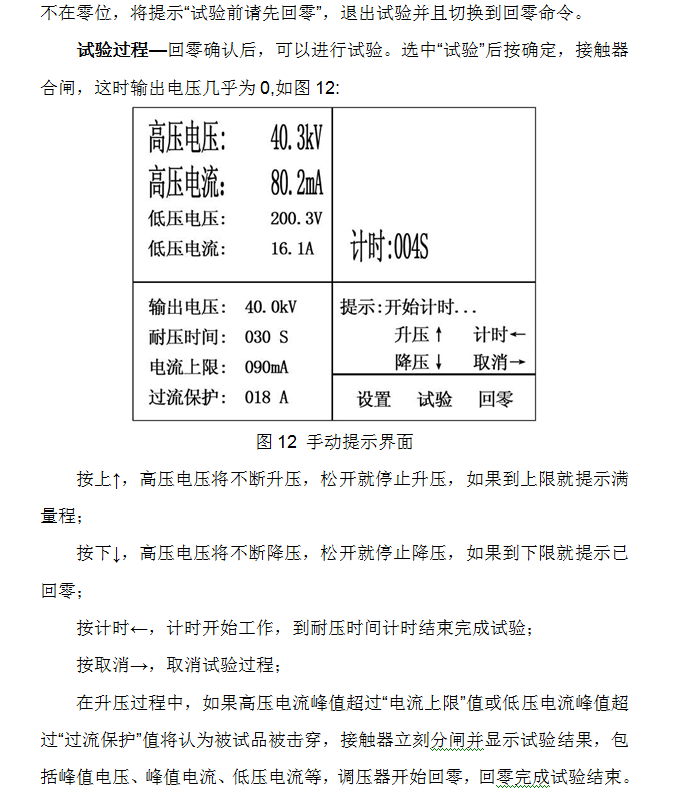

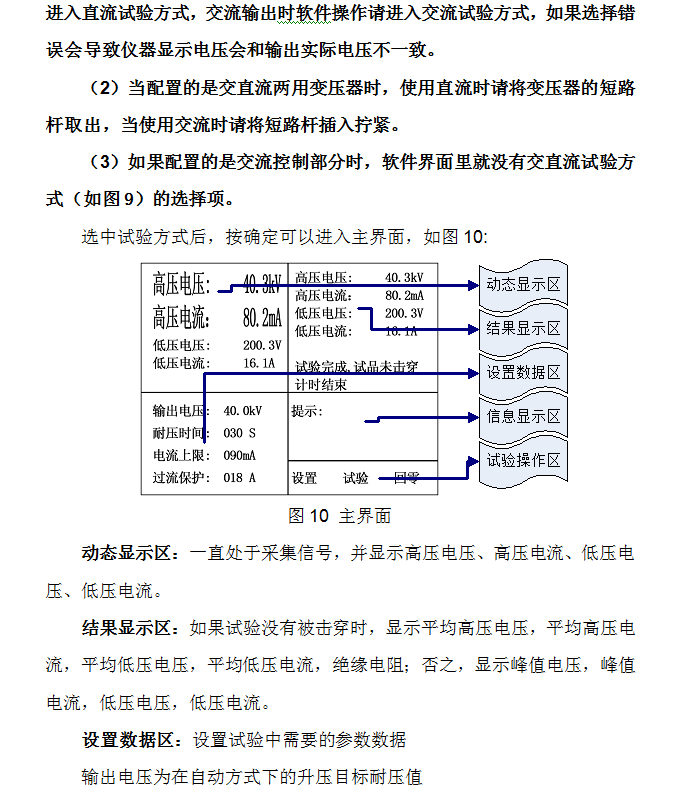

2、试验全过程同屏显示
高低压电压、电流四路测量方式,可实时监测高低压电流、电压值。同屏划分为电压电流动态显示区、设置数据区、状态信息显示区、结果显示区,让试验过程一目了然。
3、高速采集信号
人机对话全键盘操作方式,任选自动及手动操作、交直流耐压方式或串级耐压方式,任意设定输出电压、高低压电流上限和计时时间。
4、系统诊断分析功能
系统具有耐压试验自动诊断分析功能,易于发现试品击穿、闪络等故障及帮助解决问题。
5、全面保护功能
完善的过压、过流保护,设定值上限保护。逼近式调压算法,到达设定电压后自动计时,计时结束后自动降压回零。在显眼位置增设“紧急停”,试验过程中可随时切断电源。

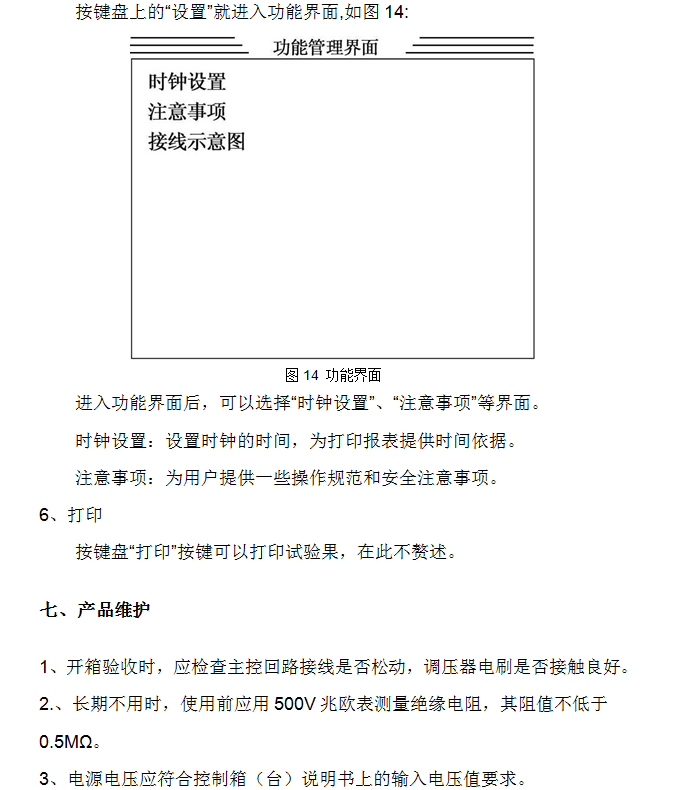

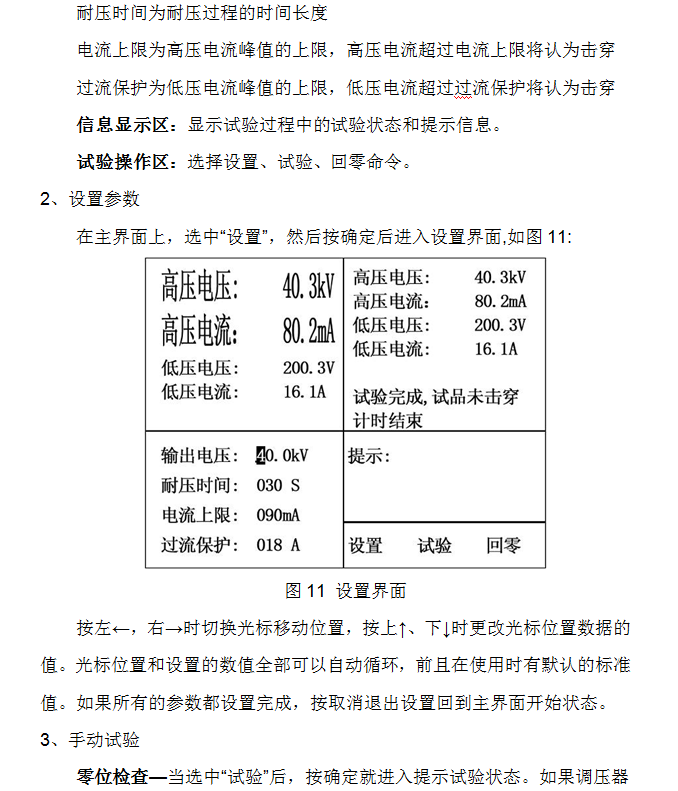

6、系统帮助功能界面
进入功能界面后,可以选择 “时钟设置”、“注意事项”、 “接线示意图”等界面。可设置时钟的时间,为打印报表提供时间依据;可为用户提供一些操作规范和安全注意事项;可方便用户根据接线示意图正确接线。
7、双重过流保护,测试更安全
具有回零检测功能,回零确定后方可进行下一步操作,安全可靠。
8、安全零位检测
具有回零检测功能,回零确定后方可进行下一步操作,安全可靠。
9、适用局放试验
可与无局放试验变压器配合,作为局放系统的操作部分,系统局放小于5pc.
10、绝缘阻抗检测功能
具有绝缘阻抗检测功能,直接反映被试品绝缘强度。
11、超强适应能力
精良的软硬件抗干扰设计,多种抗干扰手段,适应恶劣电磁环境。
12、强大的扩展功能
可选配接地检测功能,试验开始前确定安全接地后方能升压。
可预留门连锁、警灯、警铃等接口,满足不同客户需求。
可选配远程通信、外接分压器校验接口等
可选配预设不少于两个电压和时间点,系统可根据预设电压自动升、降压过程并保持时间。

试验变压器制作工艺

1、产品采用一次压制而成高压套管
2、套管与油桶之间完全隔离加上所有连接部分采用进口耐油O型密封圈密封,彻底解决了常见的变压器漏油的问题
3、睡式铁芯设计,有效提高产品的抗震性
4、产品出厂前进行72小时倒置试验,检验试验变压器漏油的问题
5、产品均可通过1.1倍感应耐压试验
6、绝缘油采用无色透明克拉玛依原装油
7、高低压线采用高强度聚酯、无氧铜杆漆包线
8、铁芯采用全新武钢二硅冷轧硅钢卷片

试验变压器的容量选择
标称油式变容量Pn确定公式:
Pn=KVn2ωCt×10-9
式中:Pn----标称试验变压器容量(KVA)
   Vn-----试验变压器的额定输出高压的有效值(KV)
   K-------安全系数。K≥1,标称电压Vn≥1MV时,K=2,标称电压较低时,K值可取高一些。
   Ct------被试品的电容量(PF)
   ω----角频率,ω=2πf ,f-----试验电源的频率
被试设备的电容量Ct可由交流电桥测出。Ct的变化很大,可由设备的类型而定。典型数据如下:
简单的桥式或悬式绝缘子:几十微法
简单的分级套管:100 – 1000PF
电压互感器:200 – 500PF
电力变压器 :< 1000KVA- 1000PF
      > 1000KVA1000 – 10000PF
高压电力电缆和油浸纸绝缘:250 – 300PF/m
气体绝缘:- 60PF/m
封闭变电站,SF6气体绝缘:100 – 10000PF
对于不同的试验电压Vn,选择不同的(适当的)安全系数K。以上列出不同的Vn所选用的K值供参考
Vn = 50 – 100KV  K=4    Vn = 150 – 300KV   K=3    Vn > 300KV   K=2


试验变压器的结构
YDJ-YGB油式变采用单框芯式铁芯结构。初级绕组绕在铁芯上,高压绕组在外,这种同轴布置减少了漏磁通, 因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构,整体外形显得美观大方。其外部结构图见图1 ,内部结构图见图2。



试验变压器的原理

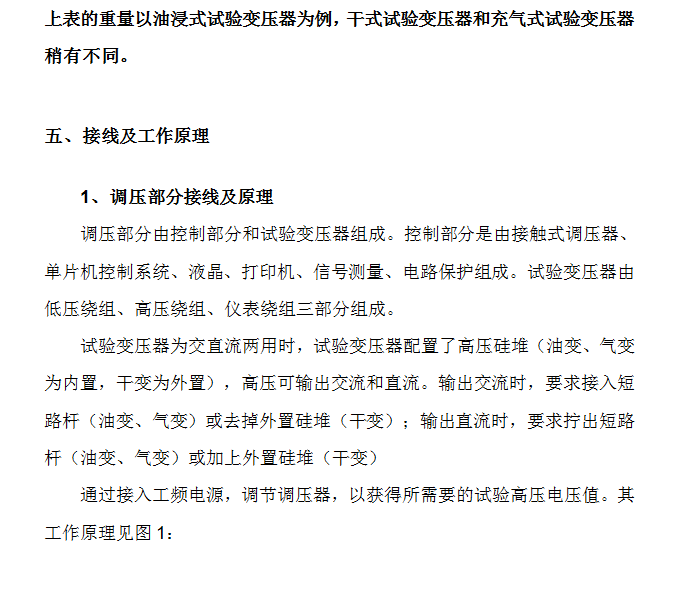

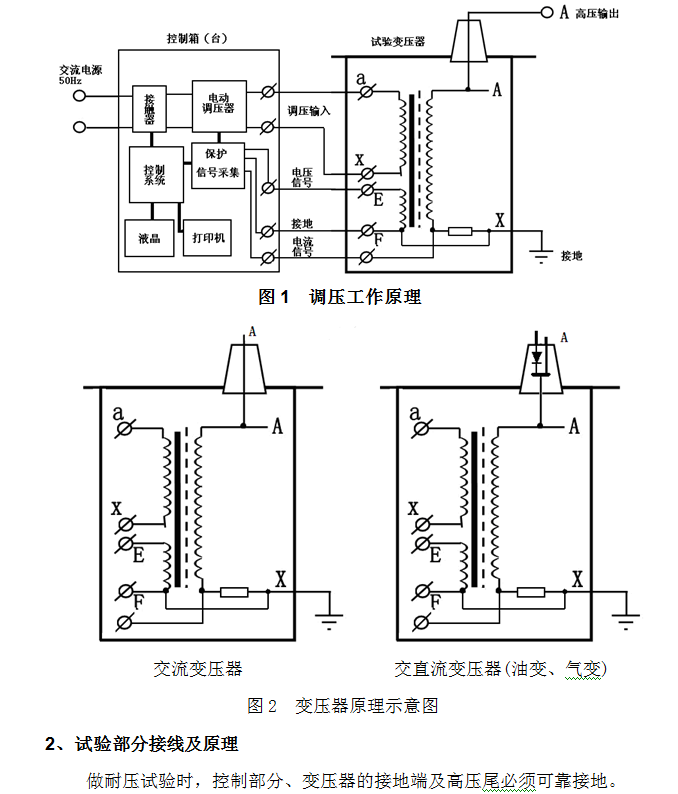

1、油式变工作原理图见图3、图4



图4中高压套管中装有高压硅堆,串接在高压回路中作半波整流,以获得直流高电压。当用一短路杆将高压硅堆短接时 ,可获得工频高电压,作为交流输出状态;取消短路杆时,作为直流输出状态。



试验变压器使用方法

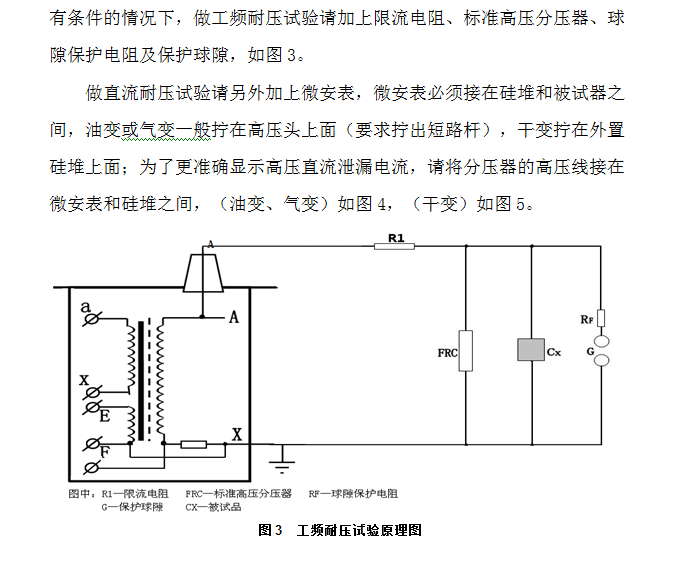

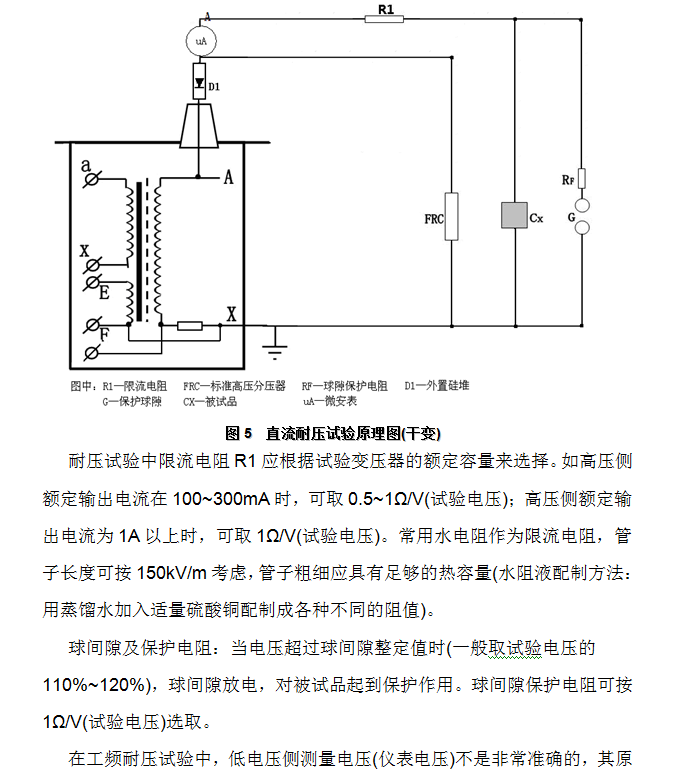

油式变做被试品的工频耐压试验使用接线原理图见图6。

工频耐压试验中限流电阻R1应根据试验变压器的额定容量来选择。如高压侧额定输出电流在100 – 300mA时,可取0.5 - 1Ω∕ⅴ(试验电压);高压侧额定输出电流为1A以上时,可取1Ω∕ⅴ(试验电压)。常用水电阻作为限流电阻,管子长度可按150KV∕m考虑,管子的粗细应具有足够的热容量(水阻液配制方法:用蒸馏水加入适量硫酸铜配制成各种不同的 阻值)。
球间隙及保护电阻:当电压超过球间隙整定值时(一般取试验电压的110% - 120%)球间隙放电,对被试品起到保护作用。球间隙保护电阻可按1Ω∕ⅴ(试验电压)选取。
在工频耐压试验中,低压侧测量电压(仪表电压)不是非常准确的,其原因是由于油式变存在着漏坑,在这上个漏抗上必然存在着压降或容升,使试品上的电压低于或高于低压侧测量电压表上反映出来的电压。工频耐压试验时, 被试品上的电压高于试验变压器的输出电压,也就是所谓容升现象。感应耐压试验时,油式变的漏抗必须存在着压降 。为了准确测量被试品上所施加的电压,因此常在高压侧接入FRC阻容分压器来测量电压(见图6)。

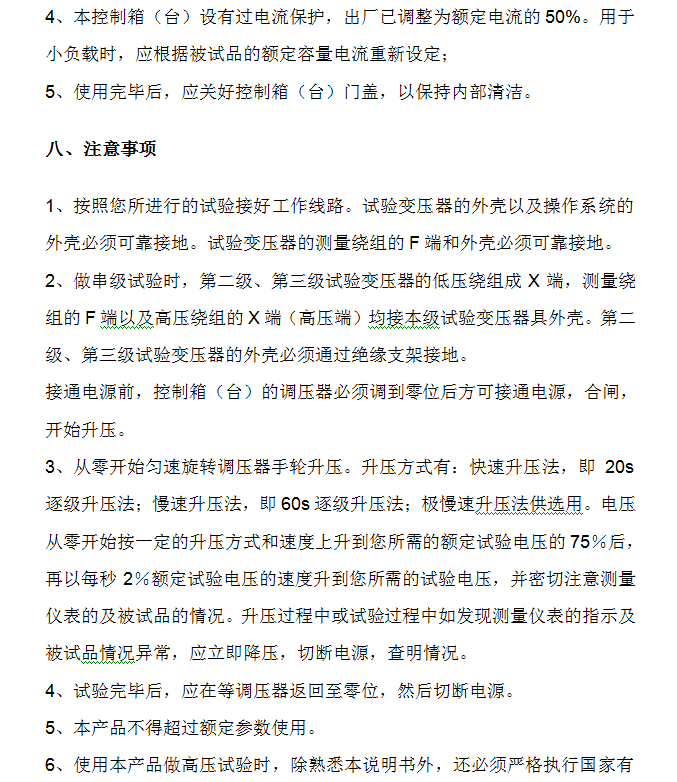

使用注意事项
1.按照您所进行的试验接好工作线路。试验变压器的外壳以及操作系统的外壳必须可靠接地。试验变压的高压绕组的X端(高压尾)以及测量绕组的F端必须可靠接地。
2.做串级试验时,第二级、第三级试验变压器的低压绕组成X端,测量绕组的F端以及高压绕组的X端(高压端)均接本级试验变压器具外壳。第二级、第三级试验变压器的外壳必须通过绝缘支架接地。
3.接通电源前,操作系统的调压器必须调到零位后方可接通电源,合闸,开始升压。
4.从零开始匀速旋转调压器手轮升压。升压方式有:快速升压法,即20s逐级升压法;慢速升压法,即60s逐级升压法;极慢速升压法供选用。电压从零开始按一定的升压方式和速度上升到您所需的额定试验电压的75%后,再以每秒2%额定试验电压的速度升到您所需的试验电压,并密切注意测量仪表的及被试品的情况。升压过程中或试验过程中如发现测量仪表的指示及被试品情况异常,应立即降压,切断电源,查明情况。
5.试验完毕后,应在数秒内匀速的将调压器返回至零位,然后切断电源。
6.油浸式试验变压器不得超过额定参数使用。除试验必需外,决不电压通电或断电。

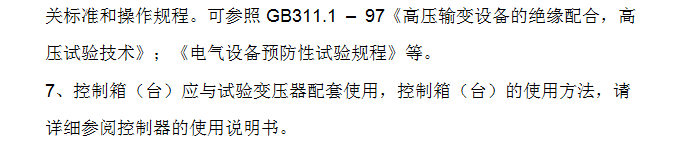

7.使用油浸式试验变压器做高压试验时,除熟悉本说明书外,还必须严格执行国家有关标准和操作规程。如《高压输变设备的绝缘配合,高压试验技术》;《电气设备预防性试验规程》等。



操作注意事项
1.试验人员应做好分工,明确相互间联系办法。并有专门人监护现场安全及观察试品状态。
2.被试品应先清扫干净,并绝对干燥,以免损坏被试品和试验带来的误差。
3.对于大型试验,一般都应先进行空升试验。即不接试品时升压至试验电压,校对各种表计,调整球间隙。
4.升压速度不能太快,并必须防止突然加压。例如调压器不在零位的突然合闸。也不能突然切断电源,一般应在调压器降至零位时拉闸。
5.当电压升至试验电压时,开始计时,到1min后,迅速降压到1∕3试验电压以下时,才能拉开电源。
6.在升压或耐压试验过程,如发现下列不正常情况时,应立即降压,切断电源。停止试验并查明原因:1)电压表指针摆动很大;2)发现绝缘烧焦或冒烟;3)被试品内有不正常的声音。
7.耐压试验前后应测量绝缘电阻,检查绝缘情况。

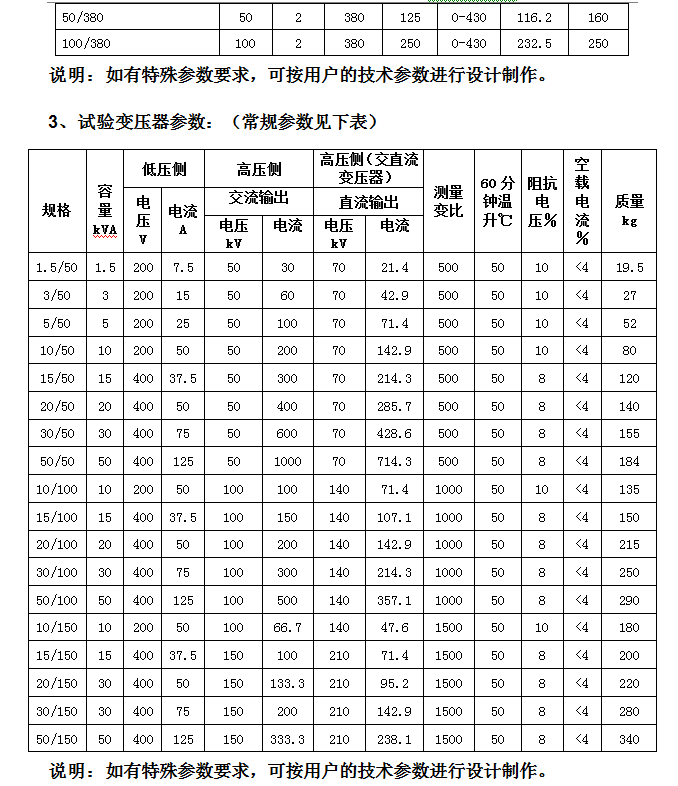

技术参数

规格型号 容量(kVA) 高压电压(kV) 高压电流(mA) 低压输入 变比(高/仪) 温升℃(30分钟)
电压(V) 电流(A)
YDJ(Z)1.5/50 1.5 50 30 200 7.5 500
10
YDJ(Z)3/50 3 50 60 200 15 500 10
YDJ(Z)5/50 5 50 100 200 25 500 10
YDJ(Z)10/50 10 50 200 200 50 500 10
YDJ(Z)20/50 20 50 400 380 52.6 500 10
YDJ(Z)30/50 30 50 600 380 79 500 10
YDJ(Z)50/50 50 50 1000 380 132 500
10
YDJ(Z)5/100 5 100 50 200 25 1000
10
YDJ(Z)10/100 10 100 100 200 50 1000
10
YDJ(Z)20/100 20 100 200 380 52.6 1000
10
YDJ(Z)30/100 30 100 300 380 79 1000 10
YDJ(Z)50/100 50 100 500 380 132 1000 10
YDJ(Z)15/150 15 150 100 380 39.5 1500 10
YDJ(Z)20/150 20 150 133 380 52.6 1500 10
YDJ(Z)25/150 25 150 167 380 65.7 1500 10
YDJ(Z)30/150 30 150 200 380 79 1500 10
YDJ(Z)-50/150 50 150 333 380 132 1500 10
YDJ(Z)100/150 100 150 667 380 263 1500 10
YDJ(Z)50/200 50 200 250 380 132 2000 10
YDJ(Z)100/200 100 200 500 380 263 2000 10
YDJ(Z)150/200 150 200 750 380 395 2000 10
YDJ(Z)200/200 200 200 1000 380 526 2000 10
YDJ(Z)300/200 300 200 1500 380 790 2000 10
YDJ(Z)50/300 50 300 167 380 132 3000 10
YDJ(Z)100/300 100 300 333 380 263 3000 10
YDJ(Z)150/300 150 300 500 380 395 3000 10
YDJ(Z)200/300 200 300 667 380 526 3000 10
YDJ(Z)300/300 300 300 1000 380 790 3000 10















销售热线

  • 销售热线:027-83621138  /  83629368
  • 售后专线:027-83982728
  • 在线客服 qq: 149650365

增值服务

  • 三年质保 一年包换  |  一个月包退 三个月试用

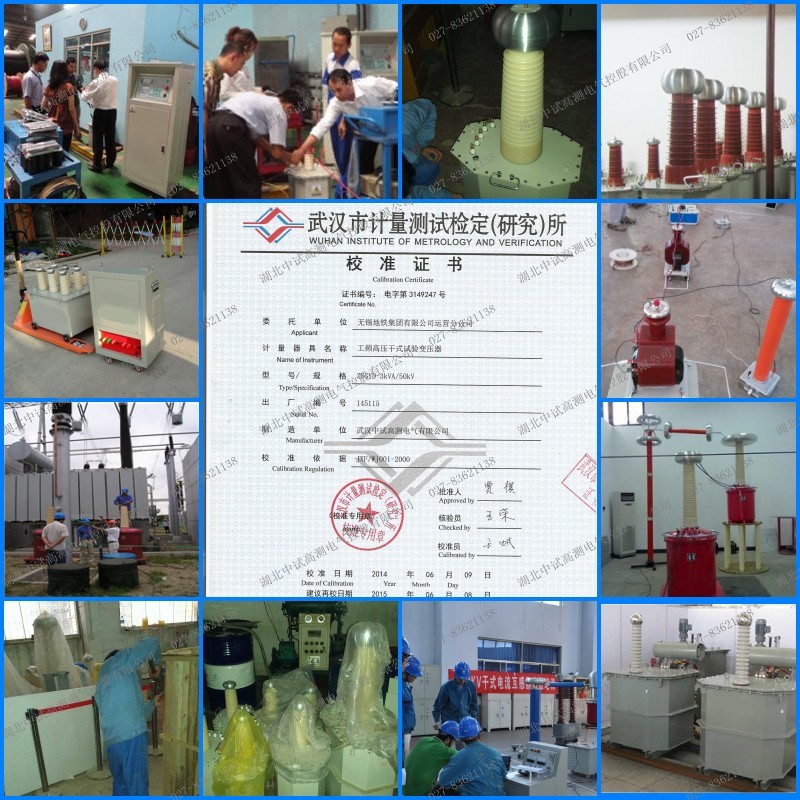

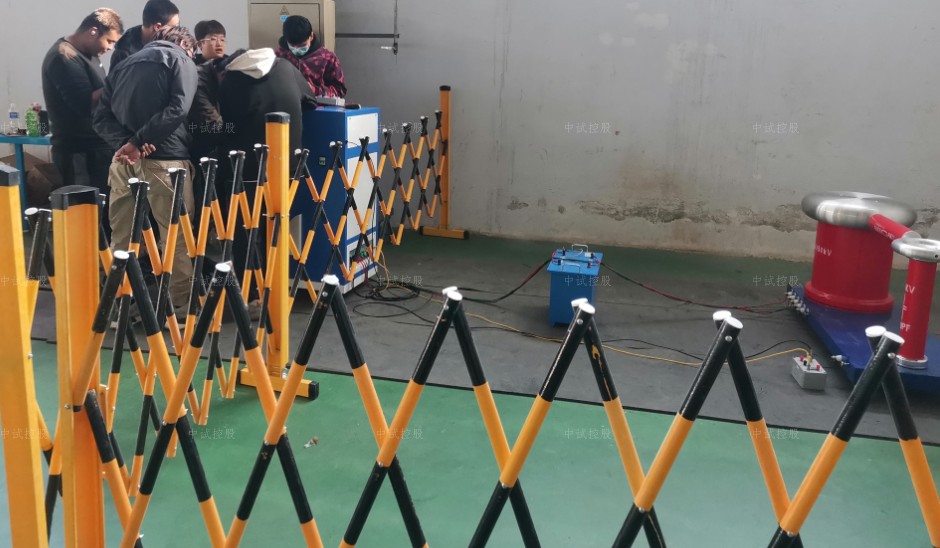

部分客户展示









































































































注: 1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
     2.了解更多湖北中试高测电气控股有限公司产品信息请进入产品中心,服务热线:027-8362 1138 。

说明书在线索取QQ:149650365







































注: 1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
     2.了解更多湖北中试高测电气控股有限公司产品信息请进入产品中心,服务热线:027-8362 1138 。

售后客服

客服服务中心:027-83635550,我们将尽快安排电力工程师为您及时解答!

保修承诺

三年质保,一年包换,六个月包退,一个月试用

同时配套一站式的全面服务,公司会为每一个客户提供免费的专业技术服务和现场指导工作,公司拥有一组完善的客服系统,为客户提供一对一的售前、售中、售后三大服务环节,为每一位客户免除后顾之忧,树立公司以客户为中心的精神。

在湖北中试控股长达近30年的不懈努力与坚持以品质为核心理念运行中,如今,产品品质保障已经成为电力预防性试验行业独有不可复制的核心竞争优势,在市场上已经树立良好的口碑形象。除了把控好产品的卓越品质以外,同时也离不开专业、经验丰富的电力团队。

用户至上和诚信为本是我们的服务宗旨,而质量是生命的保证,实现三年保修/一年包换/六个月包退/一个月试用/终身维护的服务承诺,正是验证了公司对产品质量的信心所在,而信心的来源,正是因为我们拥有优厚的产品质量!

经过多年的不断探索和进取,我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念,制定了"规范管理制度、严格过程控制、保证产品质量、达到顾客满意"的质量方针,坚持"用户第一"的原则,构建良好的销售服务体系,为客户提供优质的售前、售中及售后服务!

因厂家会在没有任何提前通知的情况下更改产品包装或者一些附件,本司不能确保客户收到的货物与网站图片、附件说明完全一致。产品详细信息均以实物为准,请购买前与销售人员进行确认。具体型号参数请参考说明书。本服务承诺解释权归湖北中试高测电气控股有限公司所有。
注: 1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
     2.了解更多湖北中试高测电气控股有限公司产品信息请进入产品中心,服务热线:027-8362 1138 。

资料下载

文件名 更新时间 点击下载
ZSYD-Z 智能工频耐压试验装置说明书 2014年04月14日 点击下载
ZSYD-Z 智能工频耐压试验装置PDF说明书 2014年04月14日 点击下载
          索取说明书: QQ  149640060


注: 1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
     2.了解更多湖北中试高测电气控股有限公司产品信息请进入产品中心,服务热线:027-8362 1138 。




如何选择试验变压器

选择试验变压器时,主要考虑以下几点:

(1)电压。依据试品的要求,首先选用具有合适电压的试验变压器,使试验变压器的高压侧额定电压Un高于被试品的试验电压Us,即Un>Us。其次应检查试验变压器所需的低压侧电压,是否能和现场电源电压,调压器相匹配。
(2)电流。试验变压器的额定输出电流In应大于被试品所需的电流Is,即In>Is。被试品所需的电流可按其电容估算,Is=Us w Cx,其中Cx包括试品电容和附加电容。
(3)容量。根据试验变压器输出的额定电流及额定电压,便可确定试验变压器的容量,即P=UnIn。

       根据部颁标准规定,我国试验变压器的电压等级有:5、10、25、35、50、100、150、300kV等;容量等级有:3、5、10、25、50、100、150、200kVA等。

       由计算结果,查部颁标准即可选出所需要的试验变压器。如有特殊要求,一般可向制造厂订购特殊规格的试验变压器。

       例如:配电变压器的电压等级和容量是10kV、1000kVA,碰到的试品又基本上是10kV的,就可选择50kV、5kVA的试验变压器,因为10kV、1000kVA的配电变压器的出厂试验电压为35kV,交流试验电压为30kV;同时又可满足10kV绝缘子以及高压开关柜的试验(试验电压为42kV)和10kV电缆的直流试验(直流电压为60kV,对应的交流电压为42.83kV)的要求。在试验容量方面,一台10kV、1000kVA的被试变压器,其充电时的电容电流在30~35kV试验时约为80~110mA,因为35kV×110mA<5kVA,因此5kVA能满足要求。又如一台35kV、2000~4000kVA的变压器,当试验电压在72~85kV时的电容电流约为150~260mA,6000~8000kVA的约为300~420mA,10000kVA的约为800~1000mA等,此时所选试验变压器的容量必须大于上述试品电容电流所对应的容量。一般认为,试验变压器容量为被试品(电力变压器)容量的5‰。



油浸式试验变压器的产品结构

CQSB系列油浸式试验变压器,是根据《试验变压器》标准在原同类产品基础上经过大量改进后,研制生产的系列试验变压器,该产品遵照DL/T848.2-2004《高压试验装置通用技术条件-第2部分:工频高压试验装置》,研制生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。

武汉中试研制的油浸式试验变压器的产品结构如下:

CQSB试验变压器采用单框芯式铁芯结构。初级绕组绕在铁芯上,高压绕组在外,这种同轴布置减少了漏磁通,因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构,整体外形显得美观大方。



辨别试验变压器真假的方法有哪些?

高压试验变压器是发电厂、供电局及科研单位等广大用户的用来做交流耐压试验的基本试验设备,通过了国家质量监督局的标准,用于对各种电气产品、电器元件、绝缘材料等进行规定电压下的绝缘强度试验,考核产品的绝缘水平,发现被试品的绝缘缺陷,衡量过电压的能力。

目前市场上决定试验变压器质量好坏主要由硅铁片、高压套管、绝缘材料、制造工艺、及控制部分的电器元件。其中以硅铁片、高压套管、绝缘材料、电器元件质量最为重要。硅铁片以高矽无取向硅铁片最好,高压套管、有尼龙的、环氧树脂的及硅橡胶的,以硅橡胶材质的质量最好。市场上试验变压器的价格相差很大。一些生产厂家为了追求最大利益,在材料上大量使用的劣质材料,坑害广大用户。

1.采用废旧的硅铁片。这种材料市场上以5000-8000元/吨就能买到,而正材则要36000元/吨左右,二者之间差价5-7倍。
2. 电气材料电器元件采用伪劣产品,二者之间差价为3-6倍。
3.高压套管尼龙的与硅橡胶的差价为2倍。
4. 绝缘材料不采用质量好电话纸而用其他材料代替。
5.工艺上偷工减料。


如何在购买高压试验变压器看质量的好坏?

1. 首先可以到厂家要求看使用材料、半成品,也可以到厂家任意选择一台变压器要求马上、打开看是否使用废旧的硅铁片,如果厂家犹豫不决或者各种理由不同意,则说明他们肯定使用废旧的硅铁片。

2.其次将高压试验变压器尽量用力反复的各个方向摇高压试验变压器,然后打开变压器油阀,倒一部分变压器油出来看变压器油是否变红色或浑浊,若变压器油呈红色或浑浊状。说明厂家肯定采用的是废旧的硅铁片,废旧的硅铁片上附着大量的铁锈,这些带铁锈的废旧的硅铁片不管怎么处理都处理不完的,带铁锈的废旧的硅铁片加工成的变压器芯铁后,浸泡在变压器油中经变压器油反复冲洗后,铁锈散落在变压器油中,使变压器油呈红色,特别是经过长途运输后这种现象更加明显,油中的铁锈对变压器的绝缘造成严重隐患,这台变压器使用寿命肯定不长。

3. 第三也可以要求厂家通电试验,如果空载电流不合格说明他们使用的材料和制造工艺都有问题,但没有经过长途运输还是看不出硅铁片。硅铁片的好坏采用上述两种办法最好辨别。

4.看高压套管使用的材料。

5.看电器元件。


高压试验变压器的13大主要特点

高压试验变压器是根据国家最新行业试验标准而设计的试验设备,其安全可靠、功能强大、使用方便、维护简单,高压试验变压器主要用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验,以考核产品的绝缘水平,发现被试品的绝缘缺陷,衡量过电压的能力,是电力运行相关部门、电工电器制造企业、冶金、煤矿、电气化铁路相关部门、科研单位和高等院校等需要耐压试验设备的首选产品。
1、电压、电流、时间,状态信息等数据4.7尺大屏液晶显示,读数清晰、直观;
2、全中文界面,操作简单明了,可适应多种应用场合;
3、高压试验变压器轻触式面板按键操作,所有功能均可通过按键设定,提高了产品的安全性、可靠性;
4、全数字式校准方式,摒弃了陈旧的电位器调整,现场使用极为方便,精度易于控制(带密码保护功能);
5、按键直接设定电压变比(带密码保护功能),在连接不同电压等级的试验变压器时,应用灵活自如,真正做到一台控制设备可适应多台试验变压器;
6、状态提醒功能,全中文引导式操作,即使在无说明书的情况下亦可熟练操控。
7、试验结果显示功能,可自动判断试验结果(试验通过或试验失败),并能记录试品过电流、闪洛或击穿时的电压;
8、试验结果声音提醒功能,试验通过或试验失败时,设备会发出不同的提醒声音,试验人员可直接由声音辨认试验的结果。
9、高压试验变压器暂停功能,在自动模式时,此功能可做到在任意点实现升压或降压的暂停,暂停时间可由试验人员灵活掌握,方便观察试验过程中的现象。
10、自动计时功能。自动模式时,当电压自动上升至设定值时,设备自动开始计时,当计时时间到,显示试验结果,设备自动回到零位。
11、手动计时功能,在手动模式时,计时器可手动启动,当计时时间到,设备自动回到零位(仅台式设备有此功能)。
12、手动模式,此模式类似于传统的电动升/降压方式。
13、采用硬、软件抗干扰技术相结合,性能稳定,抗干扰性强。



油浸式试验变压器的相关介绍

【仪器名称】

       油浸式试验变压器,英文名称:Oil-immersed test transformer。

【别称】

       油式试验变压器、油式变、油浸式高压试验变压器、油式高压试验变压器、高压试验变压器、电力高压试验变压器、超轻型高压试验变压器、串级式高压试验变压器、交直流高压试验变压器、高压升压器、高压耐压机、高压耐压仪

【仪器介绍】

       油浸式试验变压器适用于电力系统、工矿企业、交通、邮电部门、科研单位等,对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。

       油浸式试验变压器采用单框芯式铁芯结构。初级绕组绕在铁芯上,高压绕组在外,这种同轴布置减少了漏磁通,因而增大了绕组间的耦合。

【主要特点】

       ◇ 采用轴对称不等边八角形外壳独特结构方式;可输出双高压。

       ◇ 油箱内油面低于油箱沿,避免了漏油现象。

       ◇ 接线柱在箱盖上,避免了碰撞,提高了机械和电气性能。

       ◇ 产品具有结构紧凑、电气性能稳定,容量足、体积小、重量轻、使用和维护方便等特点。

【技术参数】

       ◇ 产品类型:交流、交直流、交串流级、交直流串级。

       ◇ 输入电压:AC(0~200)V 或(0~400)V。

       ◇ 输出电压:AC(0~200) KV 或DC(0~280)KV。

       ◇ 容量范围:0.5~200KVA。

       ◇额定电容量:1~400kVA;

【 试验变压器的容量选择】

       标称试验变压器容量Pn的确定公式:Pn=KVn2ωCt×10-9

       式中: Pn----标称试验变压器容量(kVA)

       Vn-----试验变压器的额定输出高压的有效值(kV)

       K------安全系数。K≥1,标称电压Vn≥1MV时,K=2,标称电压较低时,K值可取高一些。

       Ct-----被试品的电容量(PF)

       ω----角频率, ω=2πf,

       f----试验电源的频率

       被试设备的电容量Ct可由交流电桥测出。Ct的变化很大,可由设备的类型而定。典型数据如下:

       简单的桥式或悬式绝缘子几十微法

       简单的分级套管 100 – 1000PF

       电压互感器 200 – 500PF

       电力变压器 < 1000kVA - 1000PF

       > 1000kVA 1000 – 10000PF

       高压电力电缆和油浸纸绝缘 250 – 300PF/m

       气体绝缘 - 60PF/m

       封闭变电站,SF6气体绝缘 100 – 10000PF

       对于不同的试验电压Vn,选择不同的(适当的)安全系数K。以上列出不同的Vn所选用的K值供参考

       Vn = 50–100kV K=4

       Vn = 150–300kV K=3

       Vn > 300kV K=2


试验变压器控制台的注意事项

1、开箱时应检查电器元件及接触点有否运输损坏及接触不良。
2、使用前应检查各电器的接触是否良好,特别是调压器碳刷的接触一定要良好。
3、应严格按照相关的操作规程操作,严禁私自使用或无安全员监督的情况下使用
4、该设备应存放在通风、干燥、无腐蚀性气体的地方。

 试验变压器试验结果的判断方法
    如果在试验过程中发生电压下降或发生击穿信号,这时不要轻易判断变压器击穿。应继续进一步测试,做进一步的证实:
    1.若绝缘电阻没有太大变化,或二次升压后可持续1min无击穿动作,则认为第一次击穿是空气间隙击穿,我们通常称为飞弧。外加电压消失后,击穿间隙立即自行复原,变压器的绝缘电阻不会发生变化,变压器的绝缘性能没有发生变化,不能判定为不合格。
    2.用兆欧表测其绝缘电阻,若绝缘电阻为零或接近于零,则判为击穿;或进行二次升压试验,电压逐步施加,若是击穿,在电压加到一定值时,可观察到击穿点附近出现连续的火花放电或发热冒烟,则判为击穿。若第二次施压,电压上升了又下降,电流表的指针摆动剧烈,则判为飞弧不合格。

  试验变压器之耐压试验步骤
    在试验中应严格按照下列步骤进行操作,这样才能保证试验结果的正确判断和测试过程的安全保障。
    1.将试验设备的测试夹分别接在规定测试的部分(变压器绕组、屏蔽、铁心、框架等互相隔离的两个或更多的零件上)。
    2.检查试验设备是否置于试验所需的电压挡位,其整定泄漏电流值是否符合要求。
    3.  将试验设备的高压输出端短路,通电检查过电流继电器是否动作,或是否发出击穿信号。
    4.  检查试验环境有无不安全因素存在。若没有,则将耐压设备开机预热5min。
    5.操作试验设备升压。升压初始,慢慢升至规定值的一半(应避免跳跃),然后迅速增加至规定电压值(整个升压过程大约在10s),历时1min,在此期间不允许有连续飞弧和击穿现象发生,然后将电压慢慢退到零位,切断电源,试验完毕。
    切记,不可采用突然断电方法,以免瞬时失压引起的振荡过电压而将变压器击穿。



泄漏电阻泄漏性试验变压器的生产能力向固定的,并且是测试项目的等效电容,电感可以减少和测试变压器的容量要求。加球形金属帽降低变压器电晕电晕。
试验变压器抗由其结构决定的,已得到修复,用户良好的变化。高电压输出串联电感的影响,并增加相同的漏抗。是与电容器串联组成测试样本,以改进产品而进行测试时施加电压。但是,电感电压足够高。-
增加绕组和空气之间的核心和提高绕组之间和绕组电阻距离可以增加泄漏的差距。



工频耐压试验操作注意事项



 工频耐压试验中限流电阻R1应根据试验变压器的额定容量来选择。如高压侧额定输出电流在 100-300MA时,可取0.5-1Ω/V(试验电压);高压侧额定输出电流为1A以上时,可取1Ω/V(试验电压)。常用水电阴作为限流电阻,管于长度可按150KV/m考虑,管子和粗细应具有足够的热容量(水阻液配制方法:用蒸馏水加入适量硫酸铜配制成各种不同的阴值)。

球间隙及保护电阻:当电压超过球间隙整定值时(一般取试验电压的110%-120%)球间隙放电,对被试品起到保护作用。球间隙保护电阻可按1Ω/V(试验电压)选取。

在工频耐压试验中,低压侧测量电压(仪表电压)不是非常准确的,其原因是由于试验变压器存在着漏抗,在这上个漏抗上必然存在着压降或容升,使试品上的电压低于或高于低压侧测量电压表上反映出来的电压。工频耐压试验时,被试品上的电压高于试验变压器的输出电压,也就是所谓容升现象。感应耐压试验时。试验变压器的漏抗必须存在着压降。为了准确测量被试品上所施加电压,因此常在高压侧接入RCF阻容分压器来测量电压。

工频耐压试验操作注意事项:

(1)试验人员应做好分工,明确相互间联系办法。并有专门人监护现场安全及观察试品状态。
(2)被试品应清扫干净,并绝对干燥,以免损坏被试品和试验带来的误差。
(3)对丁大型试验,一般都应先进行空升试验。即不接试品时升压至试验电压,校对各种表计,调整间隙。
(4)升压速度不能太快,并必须防止突然加压。例如调压器不在零位的突然合闸,也不能突然切断电源,一般应在调压器降至零位时拉闸。
(5)当电压升至试验电压时,开始计时,到1min后,迅速降到1/3试验电压以下时,才能拉开电源。
(6)在升压或耐压试验过程,如发现下列不正常情况时,应立即降压,切断电源,停止试验并查明原因:①电压表指针摆动很大;②发现绝缘烧焦或冒烟;③被试品内有不正常的声音。
(7)耐压试验前后应测量绝缘电阻,检查绝缘情况。




6千伏电缆打多少耐压

按照规定,不同的电缆需要的试验电压和加压时间是不一样的。以交联聚乙烯电缆为例,6KV电缆,所需要的直流试验电压为25KV,持续时间5分钟。

一般试验,需要从40%的足额试验电压开始缓慢提升电压至足额电压。持续5min 。如果是不满一年的新电缆线路,停电只一个月的。可以做50%规定试验电压, 持续1min,停电一年的需要按照一般性试验要求做。

具体不同电缆的试验电压和加压时间规定,及具体的试验要求,在电力电缆预防性试验规程中都有详细说明。您也可以直接联系本公司的专业人员咨询。

绝缘鞋耐压

按照电力安全规范规定,绝缘靴每隔半年就要进行一次工频耐压试验,一般的试验标准为15KV下持续一分钟的打耐压,要求泄漏电流≤ 7.5mA

变压器绝缘耐压特性试验

方法一:工频交流耐压试验

    工频交流耐压试验对考核变压器主绝缘强度,检查局部缺陷具有决定性的作用。采用这种试验能有效地发现绕组主绝缘受潮,开裂,或在运输过程中,由于振动引起绕组松动,移位,造成引线距离不够以及绕组绝缘上附着污物等情况。



方法二:感应耐压试验

感应耐压试验的目的是:

1、检查全绝缘变压器的纵绝缘(线圈层间、匝间及段间)。

2、检查分级绝缘变压器主绝缘和纵绝缘(主绝缘指的是绕组对地,相间及不同电压等级的绕组间的绝缘。)由于在做全绝缘变压器的交流耐压试验时,只考验了变压器主绝缘的电气强度,而纵绝缘并没有承受电压,所以要做感应耐压试验。



方法三:变压器局部放电试验

    由于变压器的绝缘结构复杂,使用材料品多,致使整个绝缘系统很不均匀,如果结构设计不合理会造成局部电场强度过高,制造工艺不良,如真空干燥,真空浸不彻底会使绝缘系统中含有气隙,残留气泡,这些都是发生局部放电的起因。这种局部放电在较短的时间内可导致油纸绝缘发生损坏。发展下去将造成绝缘击穿。

    传统的变压器绝缘试验难以发现上述问题,因为局部放电一般只影响变压器绝缘的长期运行寿命,而不会降低其短期耐电强度,因此变压器可能顺利通过1min耐压试验,却不能保证运行的可靠性,即常规的试验方法不能检出绝缘中发生的局部放电。而变压器局部放电试验是保证其运行可靠的重要措施。



方法四:测量绝缘电阻和吸收比

    测量绝缘电阻和吸收比是检查变压器绝缘状态简便而通用的方法。一般对绝缘受潮及局部缺陷,如瓷件破裂,引出线接地等,均能有效地查出。经验表明,变压器的绝缘在干燥前后,其绝缘电阻的变化倍数,比介质损失角的变化倍数大得多。所以变压器在干燥过程中,主要使用兆欧表来测量绝缘电阻和吸收比,从而了解绝缘情况。



方法五:泄露电流试验

    泄露电流试验和测量绝缘电阻相似,但因施加电压较高,能发现某些绝缘电阻试验不能发现的绝缘缺陷。如变压器绝缘的部分穿透性缺陷和引线套管缺陷等。



方法六:测量介质损失角的正切值

    测量变压器绕组绝缘的介质损失角正切值,主要用于检查变压器是否受潮,绝缘老化,油质劣化,绝缘上附着油泥及严重局部缺陷等。因测量结果常受试验品表面状态和外界条件(如电场干扰,空气湿度等)的影响,故要采取相应的措施,使测量的结果准确,真实。一般是测量绕组连同套管在一起的正切值,有时为了检查套管的绝缘状态,可单独测量套管的介质损失角正切值。

交直流耐压试验的区别

耐压测试(WithstandingVoltageTest)又称作高压测试(HipotTest)或介电强度测试DielectricTest),可能是大家熟悉和在产品流程安全测试中用的最多的。
       耐压测试是一种无破坏性的测试,它用来检测经常发生的瞬态高压下产品的绝缘能力是否合格。它在一定时间内施加高压到被测试设备以确保设备的绝缘性能足够强。

       测试电压,大部分的安全标准允许在耐压测试中使用交流或直流电压。若使用交流测试电压,当达到电压峰值时,无论是正极性还是负极性峰值时,待测绝缘体都承受最大压力。因此,如果决定选择使用直流电压测试,就必须确保直流测试电压是交流测试电压的倍,这样直流电压才可以与交流电压峰值等值。例如:1500V交流电压,对于直流电压若要产生相同数量的电应力必须为1500×1.4142121V直流电压。

       使用直流测试电压的其中一个好处在于在直流模式下,流过耐压测试仪报警电流测量装置的是真正的流过样品的电流。采用直流测试的另一个好处在于可以逐渐的施加电压。在电压增加时通过监视流过样品的电流,操作者可以在击穿发生前察觉到。需要注意的是当使用直流耐压测试仪时,由于电路中的电容充电,必须在测试完成后对样品进行放电。事实上,无论是测试电压是多少、其产品特点如何,在操作产品前对其放电都是有好处的。

       直流耐压测试的不足在于它只能在一个方向施加测试电压,不能像交流测试那样可以在两个极性上施加电应力,而多数电子产品正是在交流电源下进行工作的。另外,由于直流测试电压较难产生,因此直流测试比交流测试成本要高。

       交流耐压测试的优点在于,它可以检测所有的电压极性,这更接近与实际的实用情况。另外,由于交流电压不会对电容充电,因此大多数情况下,无需逐渐升压,直接输出相应的电压就可以得到稳定的电流值。并且,交流测试完成后,无需进行样品放电。


交流耐压测试的不足在于,如果测试中的线路中有大的Y电容,在某些情况下,交流测试将会误判。大部分安全标准允许使用者在测试前不连接Y电容,或者改为使用直流测试。直流耐压测试在加高电压于Y电容时,不会误判,因为此时电容不会允许任何电流通过。
       交流耐压试验是鉴定电力设备绝缘强度最有效和最直接的方法。

电力设备在运行中,绝缘长期受到电场、温度、和机械振动的作用会逐渐发生劣化其中包括整体劣化,形成缺陷。例如由于局部地方电场比较集中或者局部绝缘比较脆弱就存在局部的缺陷。各种预防性试验方法,各有其长,均能分别发现一些缺陷,反映出绝缘的状况,但其他试验方法的试验电压往往都低于电力设备的工作电压,作为安全运行的保证还不够有力。直流耐压试验虽然试验电压比较高,能发现一些绝缘的弱点,但是由于电力设备的绝缘大多数都是组合电介质,在直流电压的作用下,其电压是按电阻分布的,所以交流电力设备在交流电场下的弱点使用直流作试验就不一定能够发现。交流耐压试验符合电力设备在运行中所承受的电气状况,同时交流耐压试验一般比运行电压高,因此通过试验后,设备有较大的安全裕度,所以这种试验已经成为保证安全运行的一个重要手段。

       但是由于直流耐压试验所采用的试验电压比运行电压高得多,过高的电压会使绝缘介质损失增大、发热、放电,会加速绝缘缺陷的发现,因此,从某种意义上讲,直流耐压试验是一种破坏性试验。

       在进行交流耐压试验前,必须先进行各项非破坏性试验,如测量绝缘电阻、吸收比、介质损耗因数tgδ、直流泄漏电流等,对各项试验结果进行综合分析,以决定该设备是否受潮或含有缺陷。若发现己存在问题,需预先进行处理,待缺陷消除后,方可进行交流耐压试验,以免在交流耐压试验过程中,发生绝缘击穿,扩大绝缘缺陷,延长检修时间,增加检修工作量。

什么是工频耐压试验

设备的绝缘水平并不是设备铭牌上的额定工作电压,而是由耐压试验时所施加的试验电压标准值来表征的。而这个试验电压又是根据电气设备在实际工作中可能遇到的最高内、外过电压以及长期工作电压的作用来决定的。为了考验电气设备绝缘运行的可靠性,按照部颁统一电压标准(有时也根据设备具体的运行情况确定试验电压)和时间进行的试验就称之为耐压试验,也叫绝缘耐压试验、工频耐压试验。由于耐压试验施加的电压高,因此对发现设备绝缘内部的集中性缺陷很有效。但同时在试验过程中也有可能使设备绝缘损坏,或者使原来已经存在的潜伏性缺陷有所发展(而不是击穿),造成绝缘有一定程度的损伤。所以说,耐压试验是一种破坏性试验。

35kv开关柜耐压试验电压是?

按照试验规程,开关柜耐压试验电压是95KV

交流耐压试验

交流耐压试验是鉴定电气设备绝缘强度的比较有效、直接的方法,它对判断电气设备能否继续运行具有决定性意义,也是保证设备安全运行,避免发生绝缘事故的重要手段。由于交流耐压属于破坏性试验项目,因此,必须严格按照标准的规定进行。



      交流耐压试验中,最关键的问题就是正确选择试验电压的数值。一方面要求能保持绝缘水平,另一方面要考虑因试验电压过高而引起的绝缘劣化。一般讲应考虑到以下几个因素。

1、在被试品上可能产生过电压的数值、持续时间及其次数。如果被试品遭受到较高过电压的可能性极小,则可不必采用过高的试验电压;如果被试品可能遭受到较高的电压,则应该适当提高试验电压的数值。
2
、电机或电器设计时采用的绝缘水平。
3
、设备绝缘的状况。电机在运行中由于各种条件的影响,使绝缘逐步劣化,绝缘性能下降,故在确定试验电压时,应考虑到绝缘损伤的程度和运行年限。例如,运行中的设备的试验电压应为出厂时的75-90%
4
、备品、备件和检修力量。
5
、电机和电器在电力系统中重要性。


影响绝缘交流电压击穿的因素:
1
、温度,温度对绝缘的击穿影响很大,温度升高,介质损失增加,散热条件差则造成热击穿,即温度升高能使击穿电压下降。
2
、电源频率,电源频率与介质损失有很大关系,因介质损失随电源频率的增加而增加,则击穿电压与电源频率也有直接的关系。
3
、加压时间,电压作用时间对绝缘的击穿起着直接的作用,所加电压较高,则发生击穿所需时间较短,如所加电压较低,则发生击穿所需时间较长。
4
、受潮程度,绝缘受潮后将使绝缘击穿强度下降。不易吸潮的材料,受潮后击穿电压下降到约为未受潮时的一半,容易吸潮的材料,吸潮后的耐压可能仅为干燥时的百分之一。



      根据国家标准规定,高压电器、电流互感器、套管和绝缘子的绝缘结构,如果主要是由瓷质和液体材料组成,则只需要进行1分钟耐压试验;如果主要由有机固体材料组成,则需要进行5分钟耐压试验。对于电机,规定都是1分钟的耐压时间。

      交流耐压试验是破坏性试验,必须在全部非破坏性试验合格后才可进行,否则将会引起不必要的绝缘破坏。

耐压测试仪器试验操作规程

一、 运行检查测试

1、将0.7MΩ标准电阻的一端连接耐压仪的地线。

2、接通电源,将耐压测试仪器、报警漏电流设定在 5 mA

3、开启耐压测试仪,用测试棒击标准电阻另一端,调整电压在3410V3590V内仪器发出报警,则判定该仪器处于正常工作状态,若不在3410V3590V范围内仪器报警的,则仪器工作不正常。

4、当在运行检查时发现设备功能失效,运行检查结果不能满足规定要求时,操作人员需将上一次运行检查合格以来检测过的产品重新进行检测,并将耐压测试仪送去维修。

二、熟悉耐压测试仪的各项性能及操作要求,应由固定岗位人员操作、非本岗位人员严禁操作。

三、操作步骤:

操作者坐椅和脚下必须垫好橡胶绝缘垫,只有在测试灯熄灭状态下,无高压输出方可进行被测机型连接或拆卸操作。

1.测试前对仪器进行校准,(方法:漏电电流5mA状态下,用700KΩ陶瓷电阻跨接于地线夹同高压测试棒探头之间至仪器报警为准。

2. 连接被测机型是在确定电压表指定为“0”,测试灯灭状态下将仪器地线夹夹紧被测机散热架,并按下被测机型的电源开关。

3. 设定耐压测试仪测试条件:A、电压:3500V;B、漏电流:5mA;C、测试时间定时为:流水线生产时4秒。

4. 将测试棒探头紧贴电源线头的任一交流输入金属插片。

5. 按下启动键观察测试结果,在设定时间内,超漏灯不亮,测被测机型为合格。

6. 如果被测机型超过设定漏电流值,则仪器自动切断输出电压,同时锋鸣器报警,超漏灯亮,则被测机型为不合格,按下复位键即可清除报警声,再测试时应重新按启动键。

四、使用注意事项:

1. 操作者脚下垫绝缘橡皮垫,戴绝缘手套,以防高压电击造成生命危险;

2. 仪器必须可靠接地;

3. 在连接被测体时,必须保证高压输出“0”及在复位状态;

4. 测试时,仪器接地端与被测体要可靠相接,严禁开路;

5. 切勿将输出地线与交流电源线短路,以免外壳带有高压,造成危险;

6. 尽可能避免高压输出端与地线短路,以防发生意外;

7. 测试灯、超漏灯、一旦损坏,必须立即更换,以防造成误判;

8. 排除故障时,必须切断电源;

9. 仪器空载调整高压时,漏电流指示表头有起始电流,均属正常,不影响测试精度。

10.耐压测试避免阳光正面直射,不要在高温潮湿多尘的环境中使用或存放。

五、注意耐压测试仪保养,操作人员离开岗位必须断开仪器电源。



注: 1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
     2.了解更多湖北中试高测电气控股有限公司产品信息请进入产品中心,服务热线:027-8362 1138。


↑【回到头部

版权所有@ 1999 鄂TCP备9912007755号
