ZSWJF无局放耐压试验系统（50KV-300KV）

ZSWJF-10kVA/50kV局部放电测试系统

品牌:中试控股

ZSWJF-10kVA/50kV局部放电测试系统

概述

适用于供配电系统，电力变压器制造厂、工矿企业、科研部门等，对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验，是高压试验中必不可少的重要设备。巧妙的将无局放试验装置（变压器控制部分）和局部放电检测仪结为一体，外观亮丽轻巧，使测试过程更加方便简单。

是我司研发的新型数字式局部放电检测仪器，性能进一步得到优化，采用10.1寸触摸屏取代了传统的示波管加物理旋钮的操作方式，使之功能更完善，使用更方便，性能更可靠。

特点

1

全新一代工业嵌入式PC机，使用高性能软硬件控制

2

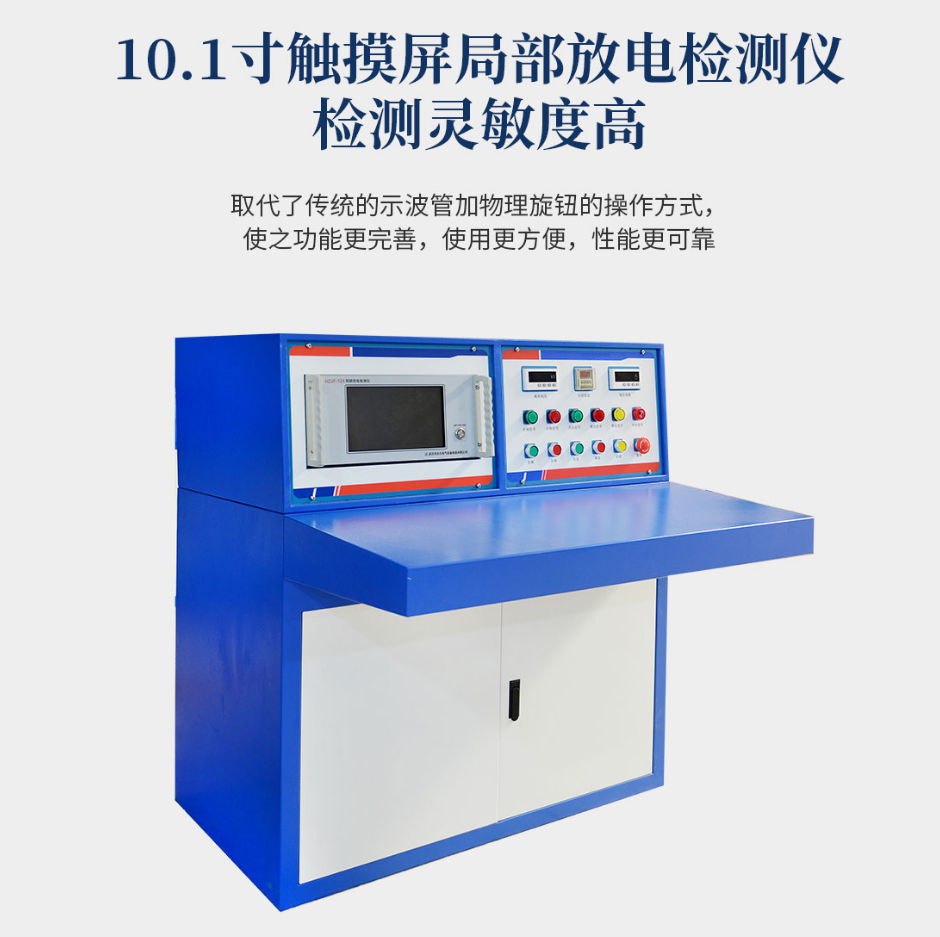

采用10.1寸触摸屏取代了传统的示波管加物理旋钮的操作方式，使之功能更完善，使用更方便，性能更可靠

3

控制台采用自动、手动控制两种方式，两种功能独立分级管理，互不干扰

4

全中文界面，操作简单明了，适用面广

5

本测试系统所有测试参数均可根据要求任意设置，操作简单明了，测试速度浏畅，显示数据清晰直观

6

所有测试参数可提前进行设置，能达到高压电压放电击穿电压准确记忆、储存、复位一系列功能；自动扫描时间设定，自动存储电老化过程中的时间、电压、电流等详细记录，方便用户查看

7

本测试系统手/自动控制均配有累加计时功能，并能独立进行启动、暂停、清零

8

采用硬、软件抗干扰技术相结合，性能稳定，抗干扰性强

9

一体化集成式结构、人性化合理布局、外形美观大气

10

可设置多级阶段式升降压，设置好目标电压后，系统自动升降压，无需人工干预，并可实时显示升压曲线图

11

六项保护使用更安全：高压电压保护、低压电压保护、高压电流保护、低压电流保护、高压过压保护、高压闪络保护

12

自动生成试验报告，显示数据和图形，连接打印机可打印A4纸试验报告

参数

1

额定功率：10kVA

2

输入电压：220V，50Hz

3

输出电压：0～50kV可调

4

电压精度：0.5%

5

电流精度：0.5%

6

输出电压频率：50Hz

7

控制方式：全自动计算机控制

8

相数：单相

9

短路阻抗：≤5%

10

空载电流：≤10%

11

系统噪声水平：≤65dB

12

在额定电压下局部放电量≤5pC

ZSWJF-10kVA/100kV局部放电测试系统

品牌:中试控股

ZSWJF-10kVA/100kV局部放电测试系统

概述

适用于供配电系统，电力变压器制造厂、工矿企业、科研部门等，对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验，是高压试验中必不可少的重要设备。巧妙的将无局放试验装置（变压器控制部分）和局部放电检测仪结为一体，外观亮丽轻巧，使测试过程更加方便简单。

广泛适用于变压器、互感器、高压开关、氧化锌避雷器、电力电缆等各种高电压电工产品的局部放电的测量，产品的型式试验，绝缘的运行监督等。本仪器检测灵敏度高，试样电容覆盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）。仪器经适当定标后能直读放电脉冲的放电量。指针式表头和数字式表头同时显示，指针式表头能按需要方便地选择对数刻度或线性刻度指示。

特点

1

全新一代工业嵌入式PC机，使用高性能软硬件控制

2

采用10.1寸触摸屏取代了传统的示波管加物理旋钮的操作方式，使之功能更完善，使用更方便，性能更可靠

3

控制台采用自动、手动控制两种方式，两种功能独立分级管理，互不干扰

4

全中文界面，操作简单明了，适用面广

5

本测试系统所有测试参数均可根据要求任意设置，操作简单明了，测试速度浏畅，显示数据清晰直观

6

所有测试参数可提前进行设置，能达到高压电压放电击穿电压准确记忆、储存、复位一系列功能；自动扫描时间设定，自动存储电老化过程中的时间、电压、电流等详细记录，方便用户查看

7

本测试系统手/自动控制均配有累加计时功能，并能独立进行启动、暂停、清零

8

采用硬、软件抗干扰技术相结合，性能稳定，抗干扰性强

9

一体化集成式结构、人性化合理布局、外形美观大气

10

可设置多级阶段式升降压，设置好目标电压后，系统自动升降压，无需人工干预，并可实时显示升压曲线图

11

六项保护使用更安全：高压电压保护、低压电压保护、高压电流保护、低压电流保护、高压过压保护、高压闪络保护

12

自动生成试验报告，显示数据和图形，连接打印机可打印A4纸试验报告

参数

1

额定功率：10KVA

2

输入电压：220V，50Hz

3

输出电压：0～100kv可调

4

电压精度：0.5%

5

电流精度：0.5%

6

输出电压频率：50Hz

7

控制方式：全自动计算机控制

8

相数：单相

9

短路阻抗：≤5%

10

空载电流：≤10%

11

系统噪声水平：≤65dB

12

在额定电压下局部放电量≤3pC

ZSWJF-20kVA/150kV工频局部放电测试系统

品牌:中试控股

ZSWJF-20kVA/150kV工频局部放电测试系统

概述

适用于供配电系统，电力变压器制造厂、工矿企业、科研部门等，对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验，是高压试验中必不可少的重要设备。巧妙的将无局放试验装置（变压器控制部分）和局部放电检测仪结为一体，外观亮丽轻巧，使测试过程更加方便简单。ZSWJF-20kVA/150kV工频局部放电测试系统是我司研发的新型数字式局部放电测试系统 仪器，性能进一步得到优化，采用10.1寸触摸屏取代了传统的示波管加物理旋钮的操作方式，使之功能更完善，使用更方便，性能更可靠。

特点

1

全新一代工业嵌入式PC机，使用高性能软硬件控制

2

采用10.1寸触摸屏取代了传统的示波管加物理旋钮的操作方式，使之功能更完善，使用更方便，性能更可靠

3

控制台采用自动、手动控制两种方式，两种功能独立分级管理，互不干扰

4

全中文界面，操作简单明了，适用面广

5

本测试系统所有测试参数均可根据要求任意设置，操作简单明了，测试速度浏畅，显示数据清晰直观

6

所有测试参数可提前进行设置，能达到高压电压放电击穿电压准确记忆、储存、复位一系列功能；自动扫描时间设定，自动存储电老化过程中的时间、电压、电流等详细记录，方便用户查看

7

本测试系统手/自动控制均配有累加计时功能，并能独立进行启动、暂停、清零

8

采用硬、软件抗干扰技术相结合，性能稳定，抗干扰性强

9

一体化集成式结构、人性化合理布局、外形美观大气

10

可设置多级阶段式升降压，设置好目标电压后，系统自动升降压，无需人工干预，并可实时显示升压曲线图

11

六项保护使用更安全：高压电压保护、低压电压保护、高压电流保护、低压电流保护、高压过压保护、高压闪络保护

12

自动生成试验报告，显示数据和图形，连接打印机可打印A4纸试验报告

参数

1

额定功率：20kVA

2

输入电压：380V，50Hz

3

输出电压：0～150kV可调

4

电压精度：0.5%

5

电流精度：0.5%

6

输出电压频率：50Hz

7

控制方式：全自动计算机控制

8

相数：单相

9

短路阻抗：≤5%

10

空载电流：≤10%

11

系统噪声水平：≤65dB

12

在额定电压下局部放电量≤3pC

ZSWJF-50kVA/150kV局部放电测试系统

品牌:中试控股

ZSWJF-50kVA/150kV局部放电测试系统

概述

适用于供配电系统，电力变压器制造厂、工矿企业、科研部门等，对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验，是高压试验中必不可少的重要设备。巧妙的将无局放试验装置（变压器控制部分）和局部放电检测仪结为一体，外观亮丽轻巧，使测试过程更加方便简单。ZSWJF局部放电测试系统是我司研发的新型数字式局部放电测试系统 仪器，性能进一步得到优化，采用10.1寸触摸屏取代了传统的示波管加物理旋钮的操作方式，使之功能更完善，使用更方便，性能更可靠。

特点

1

全新一代工业嵌入式PC机，使用高性能软硬件控制

2

采用10.1寸触摸屏取代了传统的示波管加物理旋钮的操作方式，使之功能更完善，使用更方便，性能更可靠

3

控制台采用自动、手动控制两种方式，两种功能独立分级管理，互不干扰

4

全中文界面，操作简单明了，适用面广

5

本测试系统所有测试参数均可根据要求任意设置，操作简单明了，测试速度浏畅，显示数据清晰直观

6

所有测试参数可提前进行设置，能达到高压电压放电击穿电压准确记忆、储存、复位一系列功能；自动扫描时间设定，自动存储电老化过程中的时间、电压、电流等详细记录，方便用户查看

7

本测试系统手/自动控制均配有累加计时功能，并能独立进行启动、暂停、清零

8

采用硬、软件抗干扰技术相结合，性能稳定，抗干扰性强

9

一体化集成式结构、人性化合理布局、外形美观大气

10

可设置多级阶段式升降压，设置好目标电压后，系统自动升降压，无需人工干预，并可实时显示升压曲线图

11

六项保护使用更安全：高压电压保护、低压电压保护、高压电流保护、低压电流保护、高压过压保护、高压闪络保护

12

自动生成试验报告，显示数据和图形，连接打印机可打印A4纸试验报告

参数

1

额定功率：50kVA

2

输入电压：380V，50Hz

3

输出电压：0～150kV可调

4

电压精度：0.5%

5

电流精度：0.5%

6

输出电压频率：50Hz

7

控制方式：全自动计算机控制

8

相数：单相

9

短路阻抗：≤5 %

10

空载电流：≤10%

11

系统噪声水平：≤65dB

12

在额定电压下局部放电量≤3pC

ZSWJF-25kVA/250kV局部放电测试系统

品牌:中试控股

ZSWJF-25kVA/250kV局部放电测试系统

概述

适用于供配电系统，电力变压器制造厂、工矿企业、科研部门等，对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验，是高压试验中必不可少的重要设备。巧妙的将无局放试验装置（变压器控制部分）和局部放电检测仪结为一体，外观亮丽轻巧，使测试过程更加方便简单。ZSWJF局部放电测试系统是我司研发的新型数字式局部放电测试系统仪器，性能进一步得到优化，采用10.1寸触摸屏取代了传统的示波管加物理旋钮的操作方式，使之功能更完善，使用更方便，性能更可靠。

特点

1

全新一代工业嵌入式PC机，使用高性能软硬件控制

2

采用10.1寸触摸屏取代了传统的示波管加物理旋钮的操作方式，使之功能更完善，使用更方便，性能更可靠

3

控制台采用自动、手动控制两种方式，两种功能独立分级管理，互不干扰

4

全中文界面，操作简单明了，适用面广

5

本测试系统所有测试参数均可根据要求任意设置，操作简单明了，测试速度浏畅，显示数据清晰直观

6

所有测试参数可提前进行设置，能达到高压电压放电击穿电压准确记忆、储存、复位一系列功能；自动扫描时间设定，自动存储电老化过程中的时间、电压、电流等详细记录，方便用户查看

7

本测试系统手/自动控制均配有累加计时功能，并能独立进行启动、暂停、清零

8

采用硬、软件抗干扰技术相结合，性能稳定，抗干扰性强

9

一体化集成式结构、人性化合理布局、外形美观大气

10

可设置多级阶段式升降压，设置好目标电压后，系统自动升降压，无需人工干预，并可实时显示升压曲线图

11

六项保护使用更安全：高压电压保护、低压电压保护、高压电流保护、低压电流保护、高压过压保护、高压闪络保护

12

自动生成试验报告，显示数据和图形，连接打印机可打印A4纸试验报告

参数

1

额定功率： 25kVA

2

输入电压：380V，50Hz

3

输出电压：0～250kV可调

4

电压精度：0.5%

5

电流精度：0.5%

6

输出电压频率：50Hz

7

控制方式：全自动计算机控制

8

相数：单相

9

短路阻抗：≤5%

10

空载电流：≤10%

11

系统噪声水平：≤65dB

12

在额定电压下局部放电量≤5pC

ZSWJF-5kVA/50kV无局放工频耐压试验系统

品牌:中试控股

适合于10kV开关柜的耐压局放试验要求

额定容量

5kVA

输入电压

AC：220V±10%  50Hz

输入电流

22A

输出电压

AC：50KV

额定输出电流

AC：100mA

耐压时间设定

0.01s～9999h(任意调节)

局 放 量

额定电压下小于2pC

使用环境

户内使用

温度范围

-20℃～+40℃

相对湿度

<80%

最高海拔

1500m

安装场所

无严重影响绝缘的气体，蒸汽，灰尘，污垢，化学性沉积及其它爆炸和侵蚀性介质，无振动和颠簸，接地小于1欧姆

全套组成

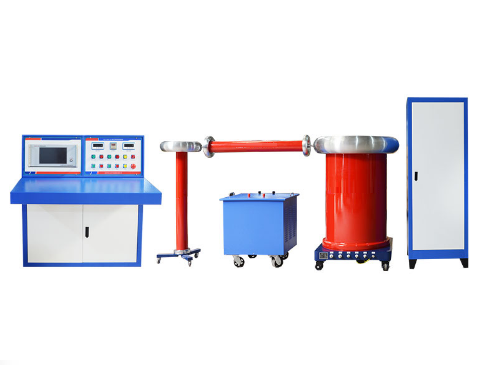

本套工频耐压试验系统由隔离滤波变压器、无局放试验变压器、限流电阻数显电动调压器控制台、无局放耦合电容分压器等部分组成结构完整，保护安全可靠

ZSWJF-15（20）kVA/150kV无局放工频耐压试验系统

品牌:中试控股

适合于35kV及以下开关柜的耐压局放试验要求

额定容量

20kVA

输入电压

AC：380V±10%  50Hz

输入电流

52.6A

输出电压

AC：150kV

额定输出电流

AC：0.133A

耐压时间设定

0.01s～9999h(任意调节)

局 放 量

额定电压下小于2pC

使用环境

户内使用

温度范围

-20℃～+40℃

相对湿度

<80%

最高海拔

1500m

安装场所

无严重影响绝缘的气体，蒸汽，灰尘，污垢，化学性沉积及其它爆炸和侵蚀性介质，无振动和颠簸，接地小于1欧姆

全套组成

本套工频耐压试验系统由隔离滤波变压器、无局放试验变压器、限流电阻数显电动调压器控制台、无局放耦合电容分压器等部分组成结构完整，保护安全可靠

ZSWJF-50kVA/150kV无局放工频耐压试验系统

品牌:中试控股

适合于35kV及以下开关柜的耐压局放试验要求

额定容量

50kVA

输入电压

AC：220V±10%  50Hz

输入电流

50A

输出电压

AC：150kV

额定输出电流

AC：0.2A

耐压时间设定

0.01s～9999h(任意调节)

局 放 量

额定电压下小于2pC

使用环境

户内使用

温度范围

-20℃～+40℃

相对湿度

<80%

最高海拔

1500m

安装场所

无严重影响绝缘的气体，蒸汽，灰尘，污垢，化学性沉积及其它爆炸和侵蚀性介质，无振动和颠簸，接地小于1欧姆

全套组成

本套工频耐压试验系统由隔离滤波变压器、无局放试验变压器、限流电阻数显电动调压器控制台、无局放耦合电容分压器等部分组成结构完整，保护安全可靠
