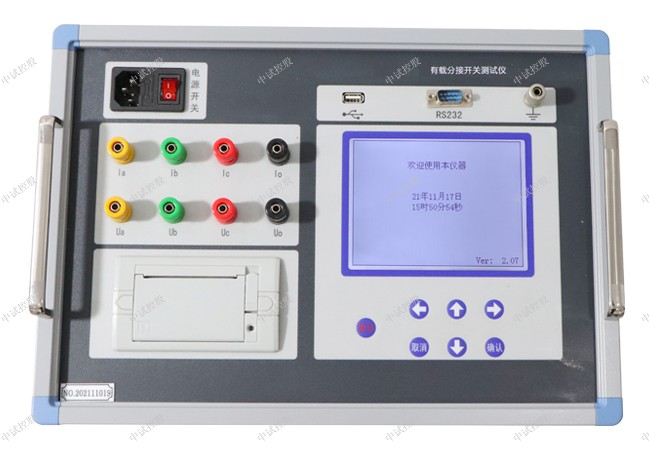

ZSKC-4000变压器有载分接开关测试仪

测试电流：1A、0.5A、0.3A三档可选
可测量过渡时间、过度电阻、过渡波形、三相同期性

ZSKC-4000变压器有载分接开关测试仪是与变压器回路连接的唯一运动部件，因此有载分接开关的检测，越来越引起重视。在《电力设备交接和预防性试验规程》中，要求检查有载分接开关的动作顺序，测量切换时间等。

为此，我公司成功的研制了ZSKC-4000 变压器有载分接开关特性测试仪器，该仪器主要用于测量有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSKC-4000变压器有载分接开关测试仪记录查询

点击“记录查询”项后，进入“记录查询”屏。
选择存储的数据条目后，可查看详细的存储记录。长按数据存储条目，可进行多条选择操作和删除操作。
时钟设置
点击“时钟设置”项后，进入“时钟设置”屏。
系统设置
点击“系统设置”项后，进入“系统设置”屏。
在此界面下可以查看仪器信息、设置屏幕亮度、设置显示模式。
售后服务
本公司产品随机携带产品保修单，订购产品交货时，请当场检验并填好保修单。
自购机之日起，凭保修单保修，终身维护。在保修期内，维修不收维修费；保修期外，维修调试收取适当费用。
属下列情况之一者不予保修：
用户对产品有自行拆卸或对产品工艺结构有人为改变。
因用户保管或使用不当造成产品的严重损坏。
属于用户其它原因造成的损坏。

ZSKC-4000变压器有载分接开关测试仪技术指标

输出电流 1A、0.5A、0.3A
测量范围 过渡电阻 1.0A挡  1.0Ω～20Ω
0.5A挡  5.0Ω～40Ω
0.3A挡6.0Ω～60Ω
过渡时间 0.1ms～300ms
准 确 度 过渡电阻 ±(读数×5%+0.1Ω) 过渡时间 ±1ms
分 辨 率 过渡电阻 0.01Ω 过渡时间 0.1ms
使用条件及外形
工作电源 AC220±10% 电源频率 50/60Hz
使用温度 -10℃～50℃ 相对湿度 ≤90%，不结露
主机重量 4.7kg (不含测试线) 主机尺寸 325mm×225mm×125mm
使用温度 -10℃～50℃ 相对湿度 ≤90%，不结露
ZSKC-4000变压器有载分接开关测试仪有载测试

点击“有载测试”项后，进入“有载参数设置”屏。
设备编号 设置试品的编号。
测试绕组 选择有绕组或无绕组。
测试电流 选择有载分接开关测试时的电流值。
测试项目 固定为动态参数，指测试有载分接开关的过渡波形、过渡电阻、过渡时间等参数，在等待触发屏可以实时测试有载分接开关的静态回路电阻。
分接位置 设置有载分接开关的实际分接位，便于生成测试报告。
灵敏度值 设置有载分接开关动作时的触发灵敏度。
所有参数设置完成后，按“开始测试”按钮进行测试。
注：有载测试时需要对中、低压侧绕组可靠短接并接地。
开始测试后，中间三组数据逐渐变化，因为仪器对绕组和开关有一个充电过程，所以电阻值会从大到小变化，待三相数值都基本稳定后，点击“等待触发”按钮进入“等待触发”界面。
此时可手动或电动操作有载分接开关，有载分接开关动作完毕后，仪器自动进入“波形预览”界面。

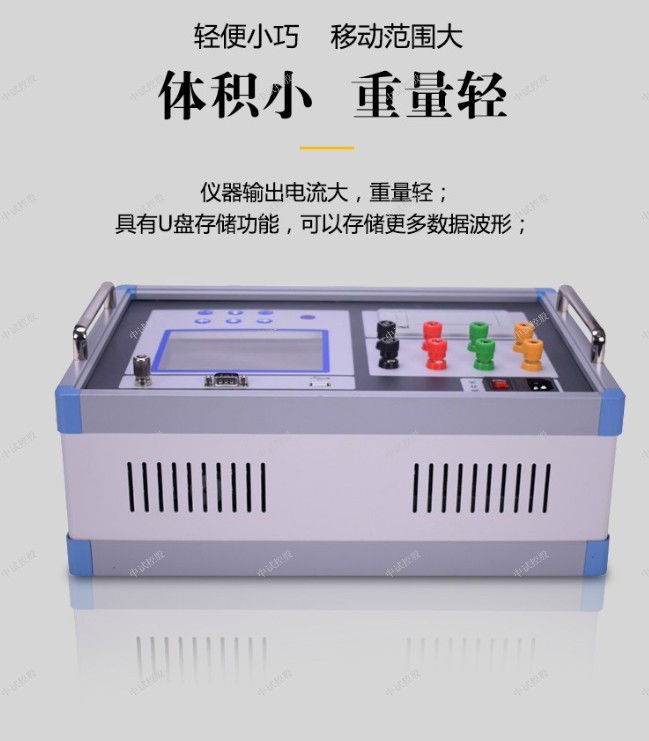

ZSKC-4000变压器有载分接开关测试仪智能化程度高，全部中文菜单提示，操作简单。仪器体积小、重量轻、抗干扰能力强，大大减轻了现场工作人员的劳动强度，是发、供电单位，变压器制造行业保障安全生产，提高产品质量的理想仪器。

ZSKC-4000变压器有载分接开关测试仪简介
有载分接开关是与变压器回路连接的唯一运动部件，因此有载分接开关的检测，越来越引起重视。在《电力设备交接和预防性试验规程》中，要求检查有载分接开关的动作顺序，测量切换时间等。为此，我公司成功的研制了本测试仪器，该仪器主要用于测量变压器有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等。
仪器智能化程度高，全部中文菜单提示，操作简单。仪器体积小、重量轻、抗干扰能力强，大大减轻了现场工作人员的劳动强度，是发、供电单位，变压器制造行业保障安全生产，提高产品质量的理想仪器。

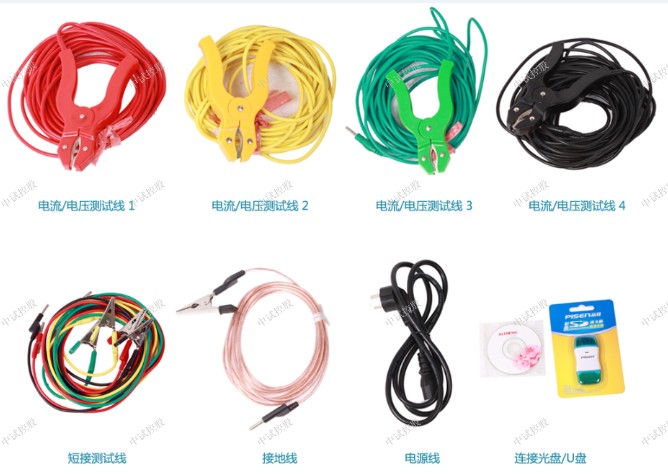

ZSKC-4000变压器有载分接开关测试仪 包装内容

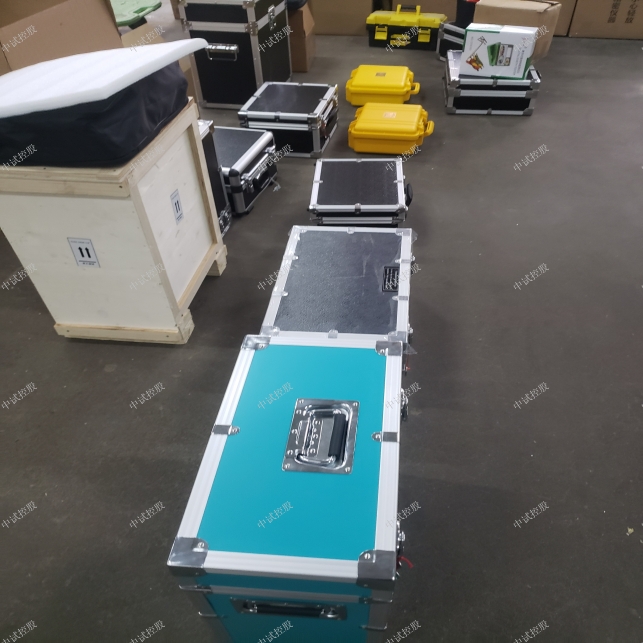

收到货运包装箱后，打开包装箱并检查是否有损坏。如果货运包装箱已损坏，或衬垫材料有压痕，请通知货运公司和离您最近的本公司销售处。
ZSKC-4000变压器有载分接开关测试仪功能特点
3.1 输出电流大，适合测试更小的过渡电阻。
3.2 具备更丰富的电流输出挡位，适合不同类型的试品测试。
3.3 具有完善的保护电路，可靠性强。
3.4 7寸全触控工业级彩色液晶屏，分辨率高达1024×600，全视角显示，亮度高达400cd/m2,户外显示更清晰，触控面板采用防爆玻璃，更适合工业环境使用。
3.5 全功能旋钮操作和触控操作互为备份，为您带来双重操作保障，并配合全新的UI显示系统，为用户带来安全、便捷的操作体验。
3.6 配备高速热敏打印机，便于数据打印。
3.7 具有本机存储和优盘存储，并配合上位机软件，使波形分析更加方便。

ZSKC-4000变压器有载分接开关测试仪用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器
