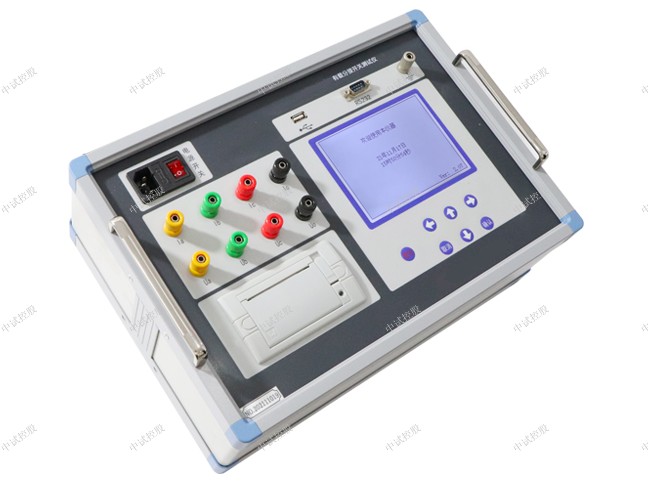

ZSKC-4000变压器有载分接开关测试仪

测试电流：1A、0.5A、0.3A三档可选
可测量过渡时间、过度电阻、过渡波形、三相同期性

ZSKC-4000变压器有载分接开关测试仪是与变压器回路连接的唯一运动部件，因此有载分接开关的检测，越来越引起重视。在《电力设备交接和预防性试验规程》中，要求检查有载分接开关的动作顺序，测量切换时间等。

为此，我公司成功的研制了ZSKC-4000 变压器有载分接开关特性测试仪器，该仪器主要用于测量有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

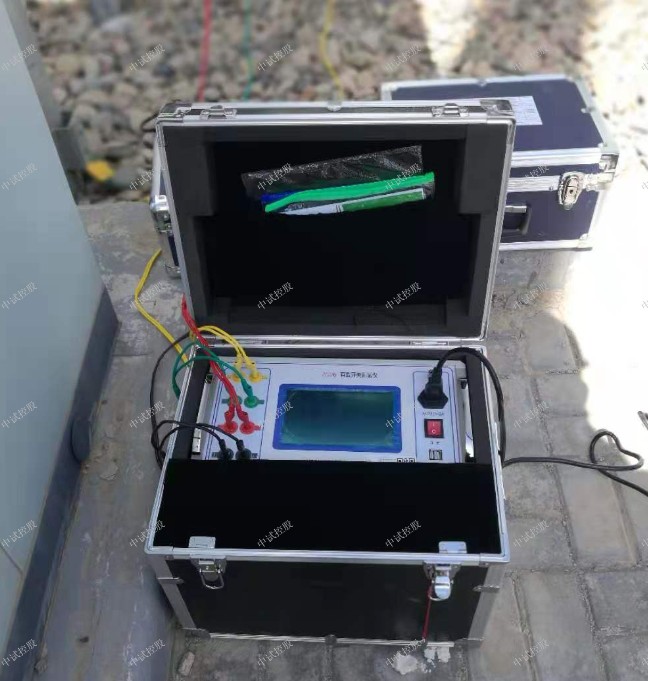

ZSKC-4000变压器有载分接开关测试仪测试接线

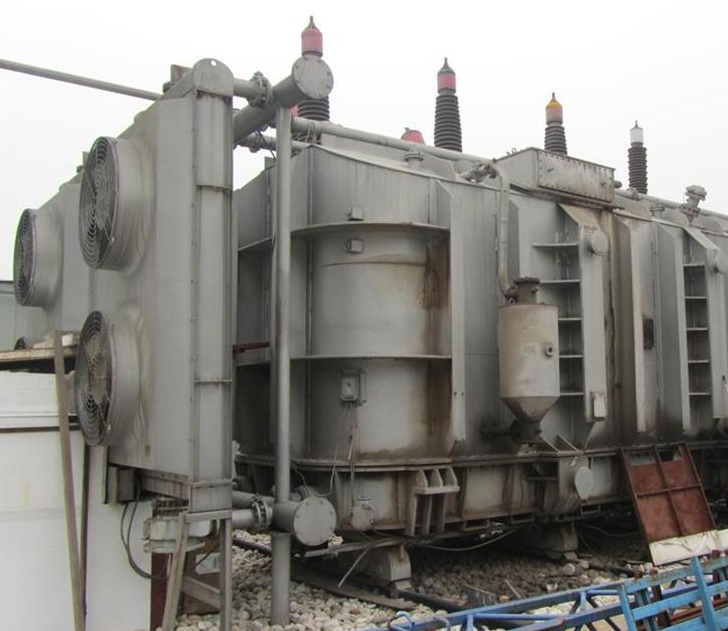

拆去被测变压器的所有引线，将非测试端（通常为中压侧、低压侧）分别三相短路接地。仪器在关机状态下，将测试钳黄、绿、红、黑依次夹到被测变压器的调压侧（通常为高压侧）套管的A、B、C三相和中性点上，然后将测试线另一端的黄、绿、红、黑线分别接在仪器的A、B、C、O端子上。
打印机使用说明
打印机按键和打印机指示灯是一体式。打印机上电后，正常时指示灯为常亮，缺纸时指示灯闪烁。按一次按键，打印机走纸。
打印机换纸：扣出旋转扳手，打开纸仓盖；把打印纸装入，并拉出一截(超出一点撕纸牙齿)，注意把纸放整齐，纸的方向为有药液一面(光滑面)向上；合上纸仓盖,打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头，并把旋转扳手推入复位。
使用操作
所有测试线接好以后，打开电源开关，仪器初始化后进入“主菜单”屏，如下图所示。
此时顶栏显示仪器运行时间和一些状态指示图标，中间显示功能选项。
点击相应功能选项，进入所选功能菜单。

ZSKC-4000变压器有载分接开关测试仪技术指标

输出电流 1A、0.5A、0.3A
测量范围 过渡电阻 1.0A挡  1.0Ω～20Ω
0.5A挡  5.0Ω～40Ω
0.3A挡6.0Ω～60Ω
过渡时间 0.1ms～300ms
准 确 度 过渡电阻 ±(读数×5%+0.1Ω) 过渡时间 ±1ms
分 辨 率 过渡电阻 0.01Ω 过渡时间 0.1ms
使用条件及外形
工作电源 AC220±10% 电源频率 50/60Hz
使用温度 -10℃～50℃ 相对湿度 ≤90%，不结露
主机重量 4.7kg (不含测试线) 主机尺寸 325mm×225mm×125mm
使用温度 -10℃～50℃ 相对湿度 ≤90%，不结露
ZSKC-4000变压器有载分接开关测试仪有载测试
点击“有载测试”项后，进入“有载参数设置”屏。
设备编号 设置试品的编号。
测试绕组 选择有绕组或无绕组。
测试电流 选择有载分接开关测试时的电流值。
测试项目 固定为动态参数，指测试有载分接开关的过渡波形、过渡电阻、过渡时间等参数，在等待触发屏可以实时测试有载分接开关的静态回路电阻。
分接位置 设置有载分接开关的实际分接位，便于生成测试报告。
灵敏度值 设置有载分接开关动作时的触发灵敏度。
所有参数设置完成后，按“开始测试”按钮进行测试。
注：有载测试时需要对中、低压侧绕组可靠短接并接地。
开始测试后，中间三组数据逐渐变化，因为仪器对绕组和开关有一个充电过程，所以电阻值会从大到小变化，待三相数值都基本稳定后，点击“等待触发”按钮进入“等待触发”界面。
此时可手动或电动操作有载分接开关，有载分接开关动作完毕后，仪器自动进入“波形预览”界面。

ZSKC-4000变压器有载分接开关测试仪智能化程度高，全部中文菜单提示，操作简单。仪器体积小、重量轻、抗干扰能力强，大大减轻了现场工作人员的劳动强度，是发、供电单位，变压器制造行业保障安全生产，提高产品质量的理想仪器。

ZSKC-4000变压器有载分接开关测试仪

点击后可更改两相间的不同期时间。
当前选择标尺对应的每相波形瞬时电阻值。
指两标尺间的时间； 两标尺间的平均阻值。
过渡电阻分析：以A相为例，调整两标尺，使之位于波形中电流通过限流电阻的那一段（通常为最低点位置的平滑处），这时 显示的电阻值即为两标尺之间的平均电阻值，此时可将A相波形的过渡电阻值更改。
过渡时间分析：以A相为例，调节两标尺的位置，将t1标尺移至A相波形的起点（即波形开始下降的点），t2标尺移至A相波形的终点（即波形最后向上升起的拐点），此时 数值即为A相波形的过渡时间，此时可将A相波形的过渡时间更改。
不同期性分析：以AB相为例，调节两标尺的位置，将t1标尺移至A相波形的起点（即波形开始下降的点），t2标尺移至B相波形的起点（即波形开始下降的点），此时 数值即为AB相波形的不同期时间，此时可将AB相的不同期性TAB更改。

ZSKC-4000变压器有载分接开关测试仪用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器
