中试控股技术研究院鲁工为您讲解：互感器三线PT负荷测试仪

ZSPT-2000Y电压互感器二次压降负荷测试仪

参考标准：GB50150-2006

简易读懂：电压互感器二次压降负荷测试仪可以做什么?

电压互感器二次压降负荷测试仪：电能计量综合误差过大是电能计量中普遍存在的一个关键问题。电压互感器二次回路压降引起的计量误差往往是影响电能计量综合误差的最大因素。所谓电压互感器二次压降引起的误差，

就是指电压互感器二次端子和负载端子之间电压的幅值差相对于二次实际电压的百分数，以及两个电压之间的相位差的总称。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSPT-2000Y电压互感器二次压降负荷测试仪技术指标

1、使用环境
（1）环境温度：-10℃～ 40℃
（2）相对湿度： ≤80%
2、测量精度
本仪器的测量精度为1级。
电压：0.5%
电流：0.5%
比差：Δf =±（2%×f＋2%×δ）±0.01（%）
角差：Δδ=±(2%×δ＋2%×f) ±1（分）
电导：G=± (1%×G＋1%×δ±0.01) mS
电纳：δ=± (1%×δ＋1%×G±0.01)mS
负荷：S=± (1%×S±0.1)VA
电阻：R=± (1%×R+1%×X±0.1)Ω
电抗：X=± (1%×X+1%×R±0.1)Ω
3、充电电源：交流176V~264V，频率45-55Hz
4、仪器的测量范围和分辨率
测试项目范围最小分辨率电压测量范围(V)40～120.0000.001电流测量范围(A)0.005～60.0001比差值(%)-10.000～10.0000.001角差值(ˊ)-600～600.000.01误差值(%)-10.000～10.0000.001修约(%)-10.000～10.0000.0015、绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。
⑵、工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。
6、电池工作时间：充满后工作时间大于6小时。
7、体积：
主机：32cm×24cm×13cm
8、重量：
主机：2.5Kg
ZSPT-2000Y电压互感器二次压降负荷测试仪简介

电能计量综合误差过大是电能计量中普遍存在的一个关键问题。电压互感器二次回路压降引起的计量误差往往是影响电能计量综合误差的最大因素。所谓电压互感器二次压降引起的误差，就是指电压互感器二次端子和负载端子之间电压的幅值差相对于二次实际电压的百分数，以及两个电压之间的相位差的总称。

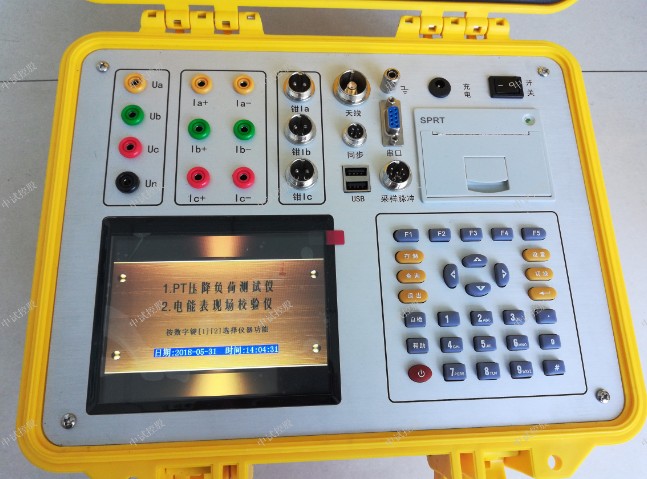

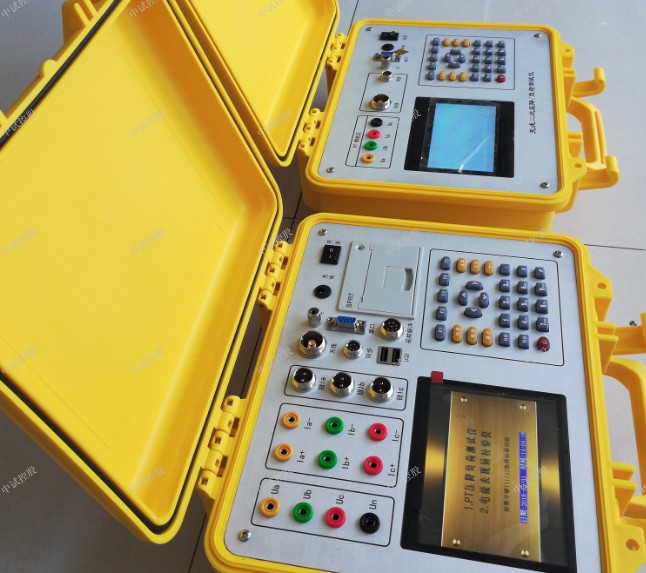

ZSPT-2000Y电压互感器二次压降负荷测试仪是我公司吸收国内外同类产品的优点，精心设计研制而成的一种全自动测试电压互感器二次压降/负荷的智能化仪器。
该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,接线简单，测试、记录方便，大大提高了工作效率。它以大屏幕真彩色图形式液晶作为显示窗口，图形式菜单操作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是各级电力用户的首选产品。
额定变比和误差：电流互感器的额定变比KN指电流互感器的额定电流比。即：KN=I1N/I2N
电流互感器原边电流在一定范围内变动时，一般规定为10～120%I1N，副边电流应按比例变化，而且原、副边电压（或电流）应该同相位。但由于互感器存在内阻抗、励磁电流和损耗等因素而使比值及相位出现误差，分别称为比差和角差。
比差为经折算后的二次电流与一次电流量值大小之差对后者之比，即fI 为电流互感器的比差。当KNI2>I1时，比差为正，反之为负。
对于没有采取补偿措施的电流互感器，比差为负值，角差为正值，比差的绝对值和角差均随电流增大而减小。
采用补偿的办法可以减小互感器的误差。一般通过在互感器上加绕附加绕组或增添附加铁心，以及接入相应的电阻、电感、电容元件来补偿。常用的补偿法有匝数补偿、分数匝补偿、小铁心补偿、并联电容补偿等。
我们都知道电压互感器不能短路运行，而电流互感器不能开路运行，电压互感器一旦短路或者电流互感器一旦开路运行都将损坏互感器或者产生危险。

该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,接线简单，测试、记录方便，大大提高了工作效率。它以大屏幕真彩色图形式液晶作为显示窗口，图形式菜单操作并配有汉字提示；

集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是各级电力用户的首选产品。

电压互感器二次压降负荷测试仪：特别设计了软件修正功能，不需硬件调整就能实现精度修正，在各级电力试验研究部门均可现场检定。

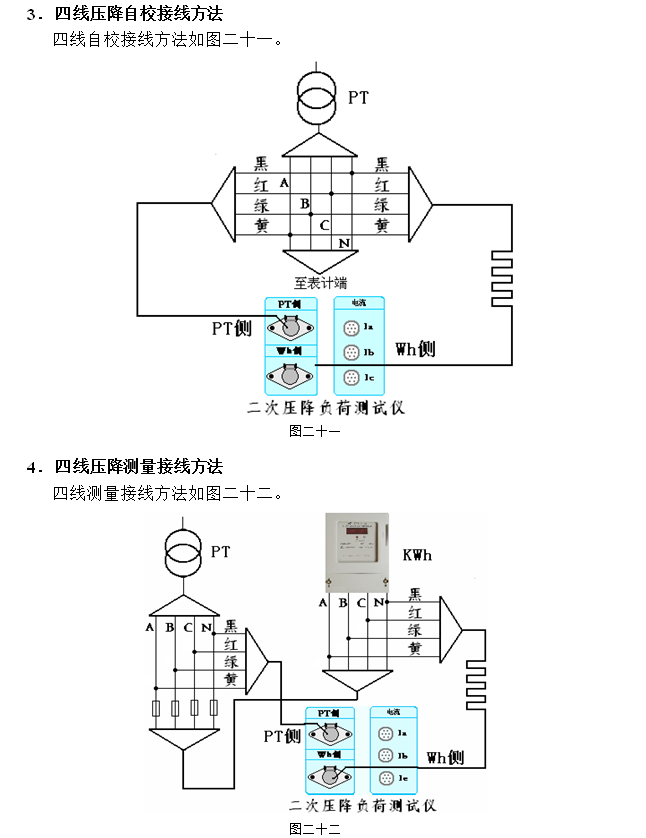

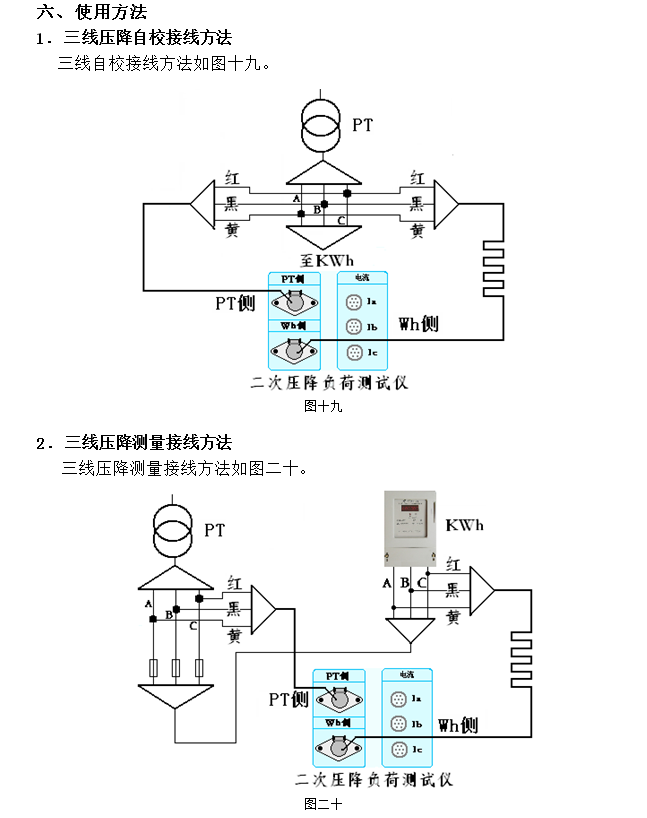

中试控股电压互感器二次压降负荷测试仪自动完成三相三线或三相四线制的电压互感器二次压降及负荷的测量。

中试控股践行“精细制造，深耕技术”产出电压互感器二次压降负荷测试仪优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。
