中试控股技术研究院鲁工为您讲解：互感器四线压降测试仪

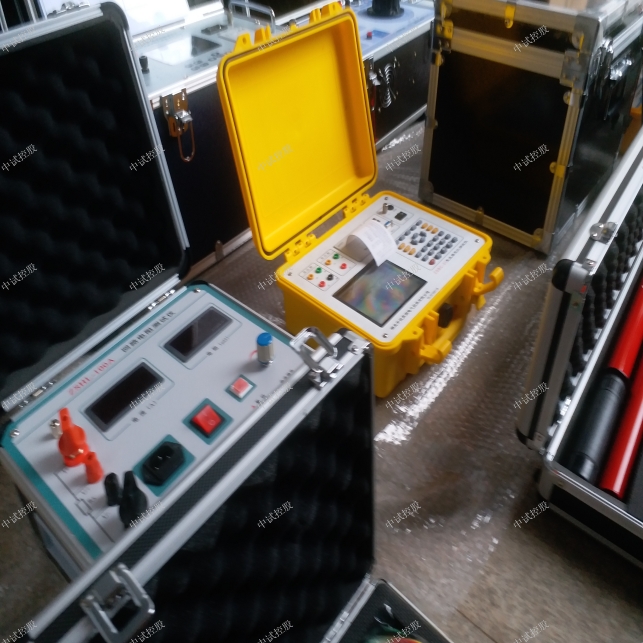

ZSPT-2000Y电压互感器二次压降负荷测试仪

参考标准：GB50150-2006

简易读懂：电压互感器二次压降负荷测试仪可以做什么?

电压互感器二次压降负荷测试仪：电能计量综合误差过大是电能计量中普遍存在的一个关键问题。电压互感器二次回路压降引起的计量误差往往是影响电能计量综合误差的最大因素。所谓电压互感器二次压降引起的误差，

就是指电压互感器二次端子和负载端子之间电压的幅值差相对于二次实际电压的百分数，以及两个电压之间的相位差的总称。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSPT-2000Y电压互感器二次压降负荷测试仪功能特点

ZSPT-2000Y电压互感器二次压降负荷测试仪技术指标

1、使用环境
（1）环境温度：-10℃～ 40℃
（2）相对湿度： ≤80%
2、测量精度
本仪器的测量精度为1级。
电压：0.5%
电流：0.5%
比差：Δf =±（2%×f＋2%×δ）±0.01（%）
角差：Δδ=±(2%×δ＋2%×f) ±1（分）
电导：G=± (1%×G＋1%×δ±0.01) mS
电纳：δ=± (1%×δ＋1%×G±0.01)mS
负荷：S=± (1%×S±0.1)VA
电阻：R=± (1%×R+1%×X±0.1)Ω
电抗：X=± (1%×X+1%×R±0.1)Ω
3、充电电源：交流176V~264V，频率45-55Hz
4、仪器的测量范围和分辨率
测试项目范围最小分辨率电压测量范围(V)40～120.0000.001电流测量范围(A)0.005～60.0001比差值(%)-10.000～10.0000.001角差值(ˊ)-600～600.000.01误差值(%)-10.000～10.0000.001修约(%)-10.000～10.0000.0015、绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。
⑵、工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。
6、电池工作时间：充满后工作时间大于6小时。
7、体积：
主机：32cm×24cm×13cm
8、重量：
主机：2.5Kg
ZSPT-2000Y电压互感器二次压降负荷测试仪使用原则
  1:电流互感器的接线应遵守串联原则：即一次绕阻应与被测电路串联，而二次绕阻则与所有仪表负载电流互感器串联
  2:按被测电流大小，选择合适的变化，否则误差将增大。同时，二次侧一端必须接地，以防绝缘一旦损坏时，一次侧高压窜入二次低压侧，造成人身和设备事故
  3:二次侧绝对不允许开路，因一旦开路，一次侧电流I1全部成为磁化电流，引起φm和E2骤增，造成铁心过度饱和磁化，发热严重乃至烧毁线圈；同时，磁路过度饱和磁化后，使误差增大。电流互感器在正常工作时，二次侧近似于短路，若突然使其开路，则励磁电动势由数值很小的值骤变为很大的值，铁芯中的磁通呈现严重饱和的平顶波，因此二次侧绕组将在磁通过零时感应出很高的尖顶波，其值可达到数千甚至上万伏，危及工作人员的安全及仪表的绝缘性能。另外，二次侧开路使二次侧电压达几百伏，一旦触及将造成触电事故。因此，电流互感器二次侧都备有短路开关，防止二次侧开路。在使用过程中，二次侧一旦开路应马上撤掉电路负载，然后，再停电处理。一切处理好后方可再用。
  4:为了满足测量仪表、继电保护、断路器失灵判断和故障滤波等装置的需要，在发电机、变压器、出线、母线分段断路器、母线断路器、旁路断路器等回路中均设2～8个二次绕阻的电流互感器。
  5:对于保护用电流互感器的装设地点应按尽量消除主保护装置的不保护区来设置。例如：若有两组电流互感器，且位置允许时，应设在断路器两侧，使断路器处于交叉保护范围之中
  6:为了防止支柱式电流互感器套管闪络造成母线故障，电流互感器通常布置在断路器的出线或变压器侧
  7:为了减轻发电机内部故障时的损伤，用于自动调节励磁装置的电流互感器应布置在发电机定子绕组的出线侧。为了便于分析和在发电机并入系统前发现内部故障，用于测量仪表的电流互感器宜装在发电机中性点侧。

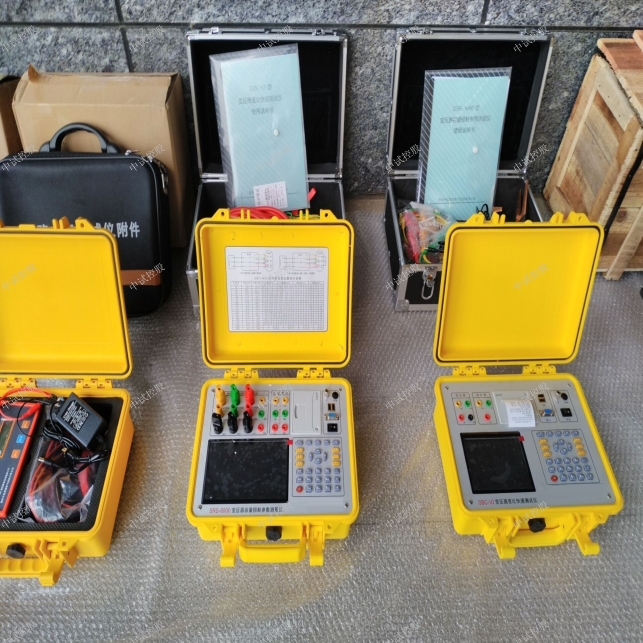

该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,接线简单，测试、记录方便，大大提高了工作效率。它以大屏幕真彩色图形式液晶作为显示窗口，图形式菜单操作并配有汉字提示；

集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是各级电力用户的首选产品。

电压互感器二次压降负荷测试仪：特别设计了软件修正功能，不需硬件调整就能实现精度修正，在各级电力试验研究部门均可现场检定。

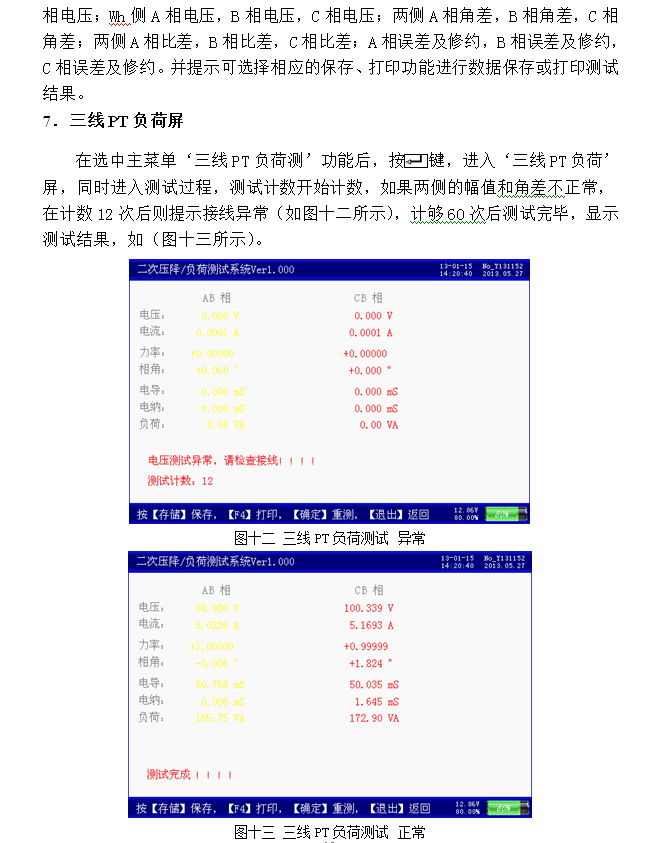

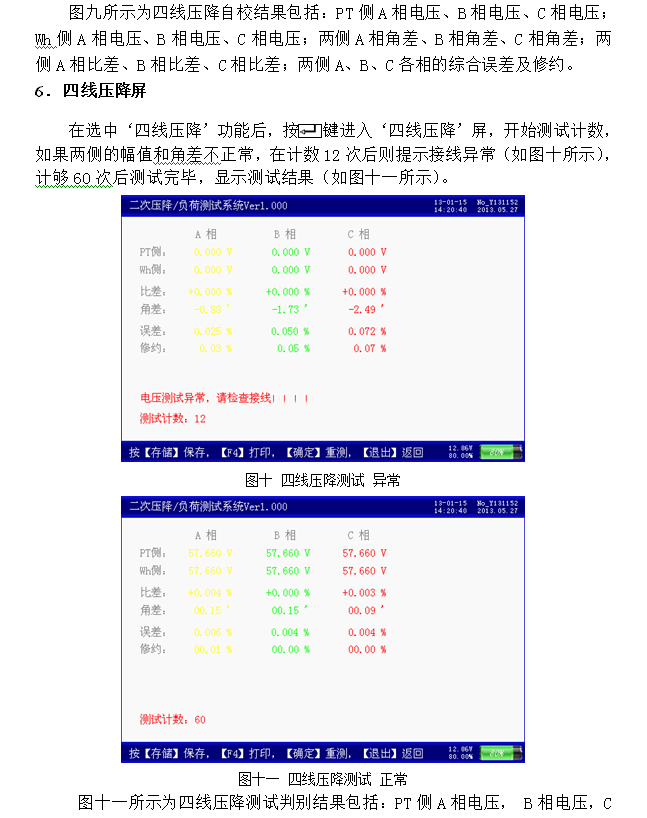

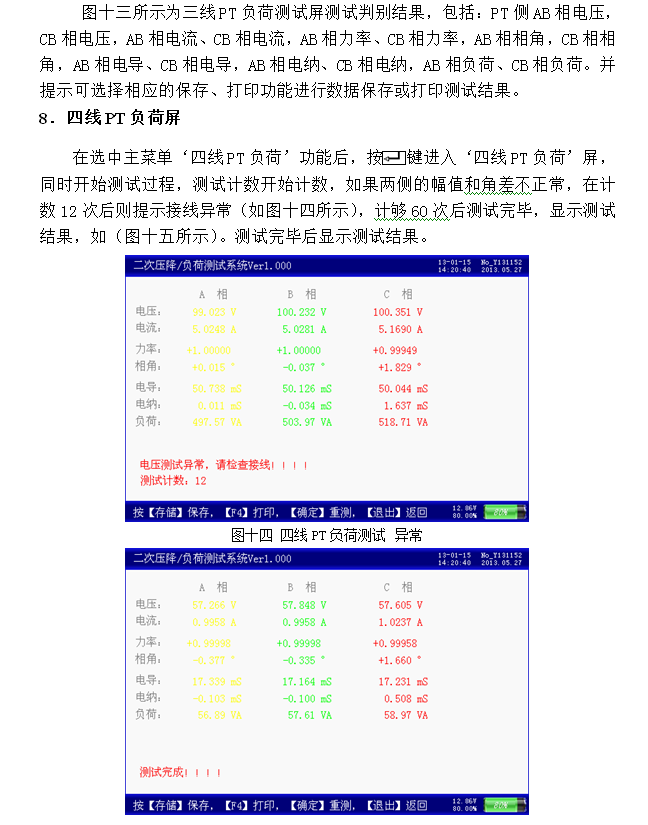

中试控股电压互感器二次压降负荷测试仪自动完成三相三线或三相四线制的电压互感器二次压降及负荷的测量。

中试控股践行“精细制造，深耕技术”产出电压互感器二次压降负荷测试仪优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。
