中试控股技术研究院鲁工为您讲解：互感器四线PT负荷测试仪

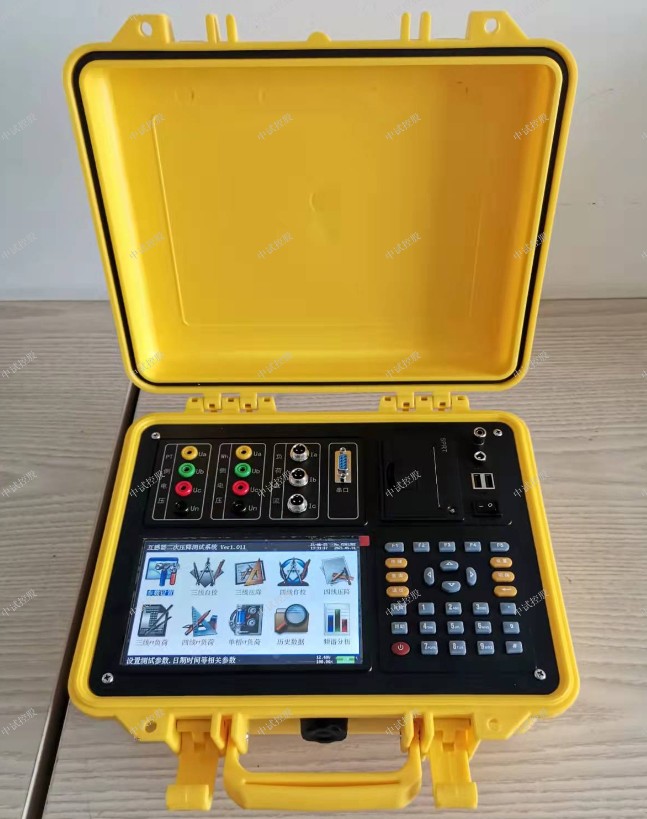

ZSPT-2000Y电压互感器二次压降负荷测试仪

参考标准：GB50150-2006

简易读懂：电压互感器二次压降负荷测试仪可以做什么?

电压互感器二次压降负荷测试仪：电能计量综合误差过大是电能计量中普遍存在的一个关键问题。电压互感器二次回路压降引起的计量误差往往是影响电能计量综合误差的最大因素。所谓电压互感器二次压降引起的误差，

就是指电压互感器二次端子和负载端子之间电压的幅值差相对于二次实际电压的百分数，以及两个电压之间的相位差的总称。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSPT-2000Y电压互感器二次压降负荷测试仪技术指标

1、使用环境
（1）环境温度：-10℃～ 40℃
（2）相对湿度： ≤80%
2、测量精度
本仪器的测量精度为1级。
电压：0.5%
电流：0.5%
比差：Δf =±（2%×f＋2%×δ）±0.01（%）
角差：Δδ=±(2%×δ＋2%×f) ±1（分）
电导：G=± (1%×G＋1%×δ±0.01) mS
电纳：δ=± (1%×δ＋1%×G±0.01)mS
负荷：S=± (1%×S±0.1)VA
电阻：R=± (1%×R+1%×X±0.1)Ω
电抗：X=± (1%×X+1%×R±0.1)Ω
3、充电电源：交流176V~264V，频率45-55Hz
4、仪器的测量范围和分辨率
测试项目范围最小分辨率电压测量范围(V)40～120.0000.001电流测量范围(A)0.005～60.0001比差值(%)-10.000～10.0000.001角差值(ˊ)-600～600.000.01误差值(%)-10.000～10.0000.001修约(%)-10.000～10.0000.0015、绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。
⑵、工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。
6、电池工作时间：充满后工作时间大于6小时。
7、体积：
主机：32cm×24cm×13cm
8、重量：
主机：2.5Kg

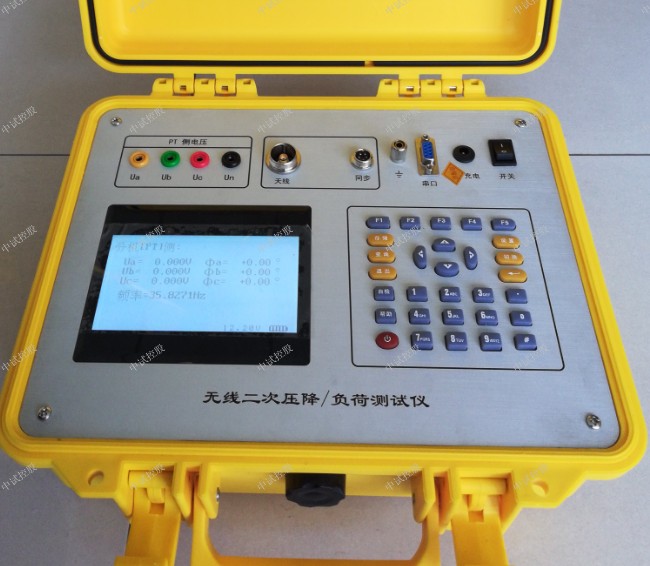

ZSPT-2000Y电压互感器二次压降负荷测试仪各键功能如下：
↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单；在参数设置功能屏下上下键用来切换当前选项。
  键：即确认键，在主菜单下，按此键显示菜单子目录，在子目录下，按下此键即进入被选中的功能，另外，在输入某些参数时，开始输入和结束输入并使刚键入的数字有效。
退出键：返回键，按下此键均直接返回到主菜单。
存储键：用来将测试结果存储为记录的形式。
查询键：用来浏览已存储的记录内容。
设置键：保留功能，暂不用。
切换键：在“参量测试”屏中，用来切换被测装置的接线方式（三相三线或三相四线）。
自检键：保留功能，暂不用。
帮助键：用来显示帮助信息。
数字键：同时也是字符键，用来进行参数设置的输入（可输入数字或字符）。
小数点：用来在设置参数时输入小数点。
＃  键：保留功能，暂不用。
F1、F2、F3、F4、F5：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现相应的功能。
F1是开始测试功能键；
F4键：做为打印功能用来进行数据打印。
电流互感器烧毁的原因以及解决对策
电流互感器烧毁原因主要有如下四个方面：1电流互感器二次开路，产生高压，使电流互感器烧坏；2电流互感器使用年限过长绝缘老化，局部发生击穿或放电，产生过电压，使电流互感器发生烧坏；3电流互感器一次连接铝拍接触面氧化过重，接触电阻过大，发热使电流互感器烧坏；4用户超负荷运行时间长，使电流互感器发热烧坏，
此外，由于专用变压器用户的断路器再出现相间短路及过负荷时，断路器不能正常跳闸，也会导致电流互感器被烧毁现象。
针对上述问题，防止电流互感器被烧毁，一般采取以下对策：1装设看门狗断路器，避免分支故障波及整条馈线停电，尤其是能保证用电侧单相接地时分置断路器能可靠跳闸；2将计量用电流互感器接至断路器后面。以确保计量电流互感器发生故障时，断路器和避雷器正确动作切除故障；3加强用户高压计量电流互感器及避雷器高压绝缘试验，及早发现计量电流互感器绝缘老化程度，及时更换，避免出现计量电流互感器烧坏造成停电；4定期清扫用户设备，减少污闪，避免绝缘降低。

该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,接线简单，测试、记录方便，大大提高了工作效率。它以大屏幕真彩色图形式液晶作为显示窗口，图形式菜单操作并配有汉字提示；

集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是各级电力用户的首选产品。

电压互感器二次压降负荷测试仪：特别设计了软件修正功能，不需硬件调整就能实现精度修正，在各级电力试验研究部门均可现场检定。

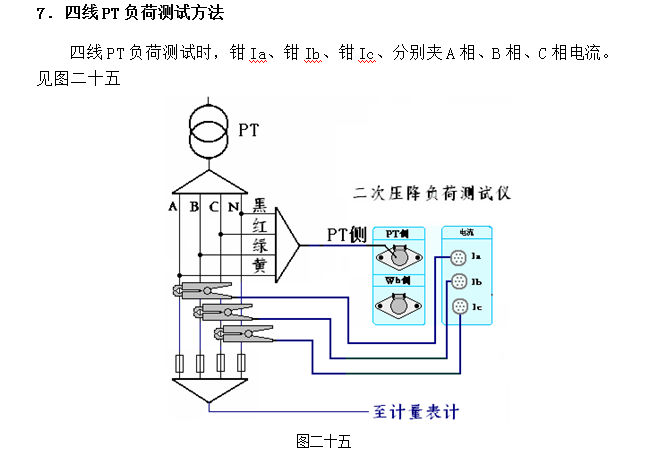

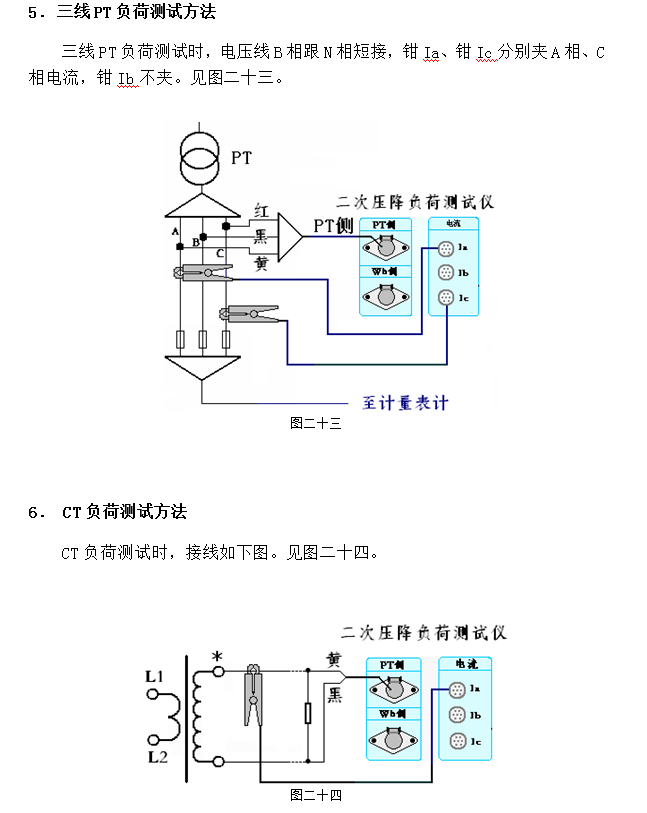

中试控股电压互感器二次压降负荷测试仪自动完成三相三线或三相四线制的电压互感器二次压降及负荷的测量。
