10kV高压试验设备

中试控股技术博士为您解答：选用试验变压器时要考虑以下两点：

（1）电压

根据被试品的试验电压，选用具有适合电压的试验变压器。要检查试验变压器所需低压侧电压是否与现场电源电压、调压器相配。试验电压较高时，可采用多级串接式试验变压器

在电力系统中，电网参数的不利组合及其他原因，都可能引起系统中电磁能量的瞬间突变，形成谐振过电压。变电站电力调试设备谐振过电压分为线性过电压和非线性过电压（也称铁磁谐振过电压）两种。当谐振发生时，其电压幅值高、变化速度快、持续时间长，轻则影响设备的安全稳定运行；

10kV高压试验设备在物理学里，有一个概念叫共振：当策动力的频率和系统的固有频率相等时，系统受迫振动的振幅大，这种现象叫共振。

电路里的谐振其实也是这个意思：当电路中激励的频率等于电路的固有频率时，中试控股电路的电磁振荡的振幅也将达到峰值。实际上，共振和谐振表达的是同一种现象。这种具有相同实质的现象在不同的领域里有不同的叫法而已。

试验控制箱式高压试验变压器的配套设备，变电站电力调试设备是用于试验变压器的配套设备，主要用于试验变压器的调压控制，其工作原理是通过调整自耦调压器的输出电压，实现试验变压器额定范围内的工作电压调节。

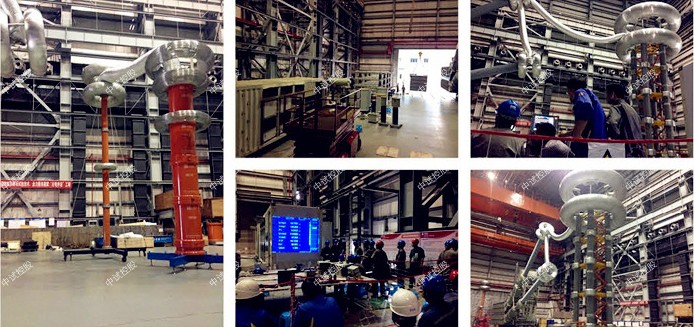

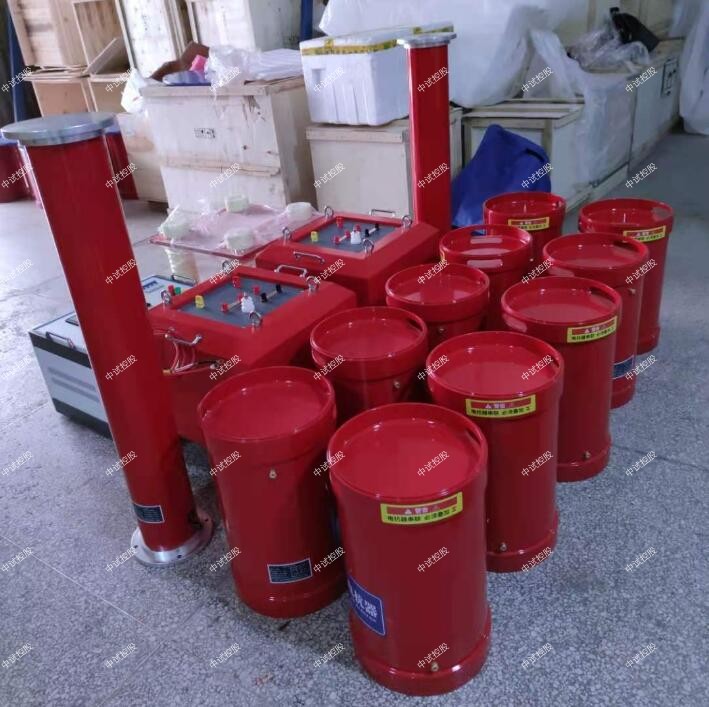

ZSBP-108KVA/72KV变频串联谐振成套试验装置

技术方案

适合的被试品：电缆、变压器、开关、开关柜、绝缘子、母线等。

适用范围

1．10kV/300mm2电缆2km，电容量≤0.755μF，试验频率为30-300Hz,试验电压22kV。

2．满足10kV变电站变压器、配电设备交流耐压试验

3. 满足35kV变电站变压器、配电设备交流耐压试验

4．35kV/300mm2电缆0.5km，电容量≤0.099μF，试验频率为30-300Hz,试验电压52kV。

一、ZSBP-108KVA/72KV变频串联谐振成套试验装置中试控股系统主要性能及参数

1、电源电压：   220V±10%、50Hz；

  2、额定容量：  108KVA；

  3、输出电压：     80KV，

  4、输出电流：    1.5A，  3A

  5、输出电压波形:  正弦波；

6、输出电压波形畸变率: ≤0.5% ；

7、允许连续工作时间：额定输出电流下持续运行；

  8、输出频率范围:     30～300Hz ；

    9、品质因数:         ≥30

10、系统噪声:       ≤60db

11、系统测量精度:    1.0级

12、频率分辨率:      0.01Hz

13、频率不稳定度:    ≤0.05%

14、环境温度：       -25℃～ +55℃

相对湿度:       ≤90%

海拔高度:       ≤2000m

15、ZSBP-108KVA/72KV变频串联谐振成套试验装置具备手动试验/自动调谐/自动试验模式。

16、中试控股具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。

17、具备试验电压、时间、试验频率范围等试验参数设置功能。

18  具备过电压、过电流、过热保护功能。

19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。

20、具备各种数据打印功能。

二、设备遵循的标准和行业标准

GB7328-87              << 变压器和电抗器的声级测量>>

GB1094                <<电力变压器>>

GB/T16927.1-2-1997     <<高电压试验技术>>

ZBK41006-89            <<试验变压器>>

GB4208                 <<外壳防护等级>>

GB2900                 <<电工名词术语>>

GB5273                  <<变压器、高压电器和套管的端子>>

GB191                  <<包装储运标志>>

GB10327                <<电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》

GB10229-88             <<电抗器>>

IEC358(1990)           <<耦合电容器和电容分压器>>

IEC1000                <<电磁兼容性>>

GB4793-1984             电子测量仪器安全要求

  三、系统配置及具体参数

1、ZSBP-108KVA/72KV变频串联谐振成套试验装置变频控制电源10KW                1台

a) 中试控股变频控制电源采用高压耐压试验变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。

b) 额定输出容量:  10KW

c) 工作电源:      交流220V、50Hz 。

d) 输出电压:      0～250V可调。

e) 输出电压不稳定度≤0.05%

f) 最大输出电流:  40A

g) 输出波形:正弦波,      波形畸变率:≤0.5%

h) ZSBP-108KVA/72KV变频串联谐振成套试验装置频率调节范围:  30～300Hz

频率调节分辨率: 0.001 Hz

i) 连续运行时间: 大于1小时

j) 噪声水平:≤ 60dB

k) 变频电源采用高性能微机控制电压、频率调节

l) 变频电源配备引线和插头与其他设备进行连接。

m) 保   护 ：具有过压、过流、过热、放电保护功能。

n) 具备手动试验/自动试验两种模式。

具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。

具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。

  O) 重  量： 16Kg

2、 励磁变压器8KVA            1台

a) 额定容量:    8KVA

b) 输入电压:    250V

c) 输出电压：   2 KV；4KV；

d) 工作频率范围： 30～300Hz

e) 连续运行时间: 大于1小时

f) 电压比测量误差: 小于1%

g) 结构：中试控股采用干式结构,绝缘耐热等级H级,满足干式变压器规范要求；

高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；

内置过电压保护,防止  。

  h) 重   量：    55Kg ;

3、高压电抗器 DK-54/36        2台

a) 额定容量：   54KVA

b) 额定电压：  36KV

c) 额定电流：  1.5A

e) 品质因素：  Q≥30

f) 结    构：  干式；

    g)  重    量： 48Kg/台

h) 连续运行时间：≥ 1小时

4、 电容分压器   ZSTRF-80/0.006                1台

a) 额定电压：    80KV

b) 工作频率：    30～300Hz

c) 分 压 比：    1000：1

d) 分压比误差：  ≤1%,

e) 测量精度：    交流有效值1.0级

f) 介质损耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。

10kV高压试验设备串联谐振逆变器在换流时，晶闸管是自然关断的，关断前其电流已逐渐减小到零，因而关断时间短，损耗小。

中试控股并联谐振逆变器在换流时，晶闸管是在全电流运行中被强迫关断的，电流被迫降至零以后还需加一段反压时间，因而关断时间较长。

变电所电气设备试验设备串联谐振逆变器的晶闸管所需承受的电压较低，用380v电网供电时，采用1200v的晶闸管就行。并联谐振逆变器的晶闸管所需承受的电压高，其值随功率因数角φ增大，而迅速增加。

此保护电阻的取值一般为0.1Ω/V~0.5Ω/V，并应有足够的热容量和长度。该电阻阻值不宜超过30kΩ，否则会引起正常工作时回路产生较大的压降和功耗。

中试控股接地线应采用带有接地夹子的临时接地线。

接地线应采用4mm2及以上的多股导线或外覆透明绝缘层的铜质软导线。

这只有在电感和电容同时存在时，上述条件才能满足。又上式克制电路发生谐振的角频率ω0和频率f0为：ω0=1/√（LC） f0=1/2π√（LC）

可以看出，LC串联电路的谐振频率只有1个，而且，仅与电路中L、C有关，与电阻R无关。ω0（或f0）称为电路的固有频率。因此，只有当输入信号U的频率与电路的固有频率相同时，才能在电路中激起谐振。
