10kV高电压试验设备常用配置

中试控股技术博士为您解答：核相的方法

线路参数测量仪核相实验分直接核相和间接核相两种。直接核相又因核相所用的测量器具不同分为如下几种:

（1）用万用表间接判断核相。适用于低压侧为380V/220V中性点直接接地的变压器核相、或电压互感器二次核相;

（2）高压核相器直接判断核相。适用于一切高压变压器的核相；两个不同的电网并网。中试控股讲解目前短距离使用有线高压核相器，距离较远的我们可以使用无线传输功能的高压核相器，这种方法适用于任何高压线路。

（3）利用线路本身测量绝缘电阻核实相位。利用架空线路本身直接定相的方法是有效可靠的，采用此法应使用2500V的绝缘电阻表，测量出相位间及相间对地的绝缘电阻，并设计出测量相位关系表。这种方法只用于离线测量。

相位、相序错误的危害

ZSBP-405KVA/200KV变频串联谐振耐压试验成套装置

405指设备能输出的最大额定容量，单位为kVA

 200指设备能输出的电压等级，单位为kV；

（二）ZSBP变频串联谐振耐压试验装置技术指标

1．额定电压：200KV

被试品的：

22kV-满足10kV电缆交流耐压试验；

44kV-满足10kV开关,绝缘子,PT,CT,开关柜交流耐压试验；52kV-满足35kV电缆交流耐压试验；

85kV-满足35kV变压器交流耐压试验；

109kV-满足110kV电缆交流耐压试验；

165kV-满足110kV变压器交流耐压试验

184kV-满足110KvGIS交流耐压试验

2．中试控股输出电压波形畸变率：<1.0％

3.允许连续工作时间：额定条件下一次工作60分钟，

4．装置自身品质因数：Q>50

5．火力发电机试验时满负荷下品质因数：Q>10（与负载相关）

6．电缆试验时满负荷下品质因数：Q>30（与负载相关）

7．ZSBP-405KVA/200KV变频串联谐振耐压试验成套装置主变压器试验满负荷时品质因数：Q>30（与负载相关）

8. GIS，开关等试验满负荷时品质因数：Q>50（与负载相关）

9．输入电源： 380V/220V

10．频率调节范围：30Hz～300Hz

11．系统测量精度：1.5％

12．中试控股装置具有过压、过流、零位启动等保护功能

（三）ZSBP-405KVA/200KV变频串联谐振耐压试验成套装置设备遵循标准

《电气装置安装工程电气设备交接试验标准》       GB50150-2006

《高压谐振试验装置》                           DL/T 849.6—2004

《电抗器》                                     GB10229.88

《电力设备预防试验规程》                     DL/T596-1996

《耦合电容器和电容分压器》                     IEC358(1990)

（四）设备主要配置及技术参数说明：

1.变频电源一台：（可以兼容其它电抗器使用）

额定功率：25kVA；

输入电压：三相380V 45～65Hz

输出电压：0～500V可调

输出电压频率：30～300Hz

0.1Hz步进可调

频率不稳定度≤0.02%

输出电流：0～50A

重量：28kg

2.高压谐振电抗器（共6台）：67.5KVA/33.75KV（可以兼容其它电源和激励变使用）

额定工作电压：33.75kV

额定工作电流：2A

额定电感量：46H

连续工作时间：60min

温    升：小于60度

工作频率：30~300Hz

重量：68kg

3.激励变：1台      （中试控股可以兼容其它电抗器使用）

额定容量：25kVA

输入电压：500V

输出电压：，2kV ，4kV   8kV，

重量：100kg

4.电容分压器一台： FRC-200kV纯电容式

   自身电容量：1500pF

   工作频率：30～300Hz

分压比： 2000:1

   不确定度：1.5%

   额定电压:200kV

   重量：25kg

1、满足110KV及以下GIS,开关，刀闸，母线（容量不限）的交流耐压试验，电容≤0.006uF,试验频率30~300Hz,试验电压U≤184kV。试验时间：1分钟

2、满足300mm2,10kV 电缆交流耐压试验，长度4km，电容≤1.48uF,试验频率30~300Hz,试验电压U≤22kV。试验时间：5分钟

ZSBP-405KVA/200KV变频串联谐振耐压试验成套装置技术参数

   输入电源:

电压： 380V±10%(10kW以上)

频率： 50/60Hz

   输出电压：0-500V；

   输出波形：正弦波

   频率调节范围：30-300Hz

   频率分辨率：0.01Hz

   频率稳定度：0.1%

   频率步进值：5Hz,1Hz，0.1Hz，0.01Hz

   电压分辨率：0.1kV

   电压测量精度：1.5%

   电压步进值： 1%，0.1%，0.01%

   运行连续工作时间：60分钟

10kV高电压试验设备常用配置回路接线相序错误的后果。当相序不同的两个电源系统或接线组别不同的变压器时，将会造成短路事故，影响两台主变压器；

相序接错会使三相旋转电器反向旋转，影响设备、功率型仪表失常、计量失效;负序电压继电器长期保持动作状态，继电保护装置可能误动，影响正常其它。

测量发电机转子绕组交流阻抗时应注意哪

变压器绕组测量发电机转子绕组交流阻抗时应注意以下事项。

(1)测量前用调压器缓慢地升降-次，消除剩磁的影响。

(2)施加交流电压的峰值应不大于转子的额定电压，且电压的波形应为正弦波。

(3)试验电压应分段加压，记录各段数据。

(4)使用的仪表应不低于0. 5级。

(5)电压的测量应从滑环的两端引出

10kV高电压试验设备常用配置随着发电机容量的增长，大型发电机定子绕组对地的电容量越来越大。在进行工频交流耐压试验时，所需电源设备的容量很大，大容量的试验装置投资大，调压困难，并且笨重不易搬运，闲此为了适应绝缘试验的需要，因采用一种新的试验装置，以满足大型发电机绝缘试验要求。中试控股采用了超低频(0.1Hz)交流电压，对发电机定子绕组进行绝缘试验。发电机转子绕组发生一点接地后，虽然仍能运行，f不安全：因为在这种情况下，若又发生另一点接地，就构成两点接地。此时可能烧损转子绕组、铣芯或护环；同时．还可能引起机组强烈振动和转子轴磁化等。所以当转子绕组发生点接地时．应迅速采取措.将两点接地保护、投入；或停机处理，消除故障，恢复正常运行。水轮发电机转子绕组带一点接地运行，因为水轮发电机的转子直径较大，定、转子之间的气隙较小。此时j己发生另一点接地，产生的单边磁拉力可能使发电机振动值急剧增大，不仅超过允许值，甚至会造成转于擦伤定子铁芯的故障。

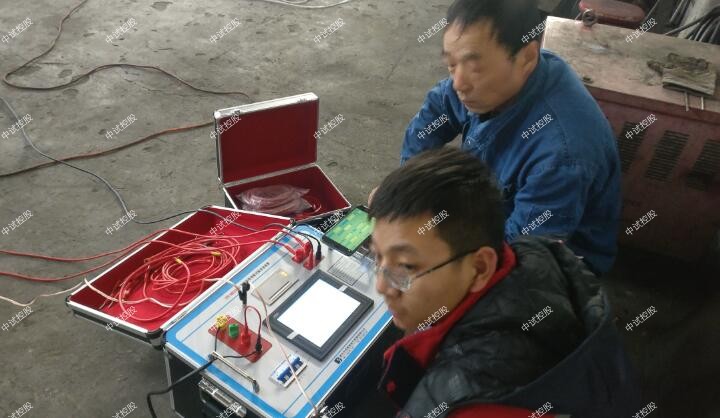

技术参数
设置两种不同的扫描方式：线性扫描，分段扫描；
线性扫描：
10HZ-1MHZ 分辨率0.5KHZ 2000扫描点
100HZ-2MHZ 分辨率1KHZ 2000扫描点
10HZ-1MHZ 分辨率0.25KHZ 4000扫描点（只上位机可用）
100KHZ-2MHZ 分辨率0.5KHZ 4000扫描点（只上位机可用）
自定义起始频率，扫描间隔，扫描点数（只上位机可用）
变压器绕组分段扫描：
10HZ-100HZ 分辨率1HZ90点
100HZ-1KHZ 分辨率5HZ 180点
1KHZ -10KHZ 分辨率 50HZ 180点
10KHZ-100KHZ分辨率 0.2KHZ 450点
100KHZ –300KHZ 分辨率 0.5KHZ 400点
300KHZ –1000KHZ 分辨率 1KHZ 700点
2，幅值测量范围：(-100dB） - （+20dB）
3，幅值测量精度：0.1dB；
4，扫描频率精度：小于0.01%；
5，信号输入阻抗：大于1MΩ；
6，信号输出阻抗：50Ω；
7，同相测试重复率：99.5%；
