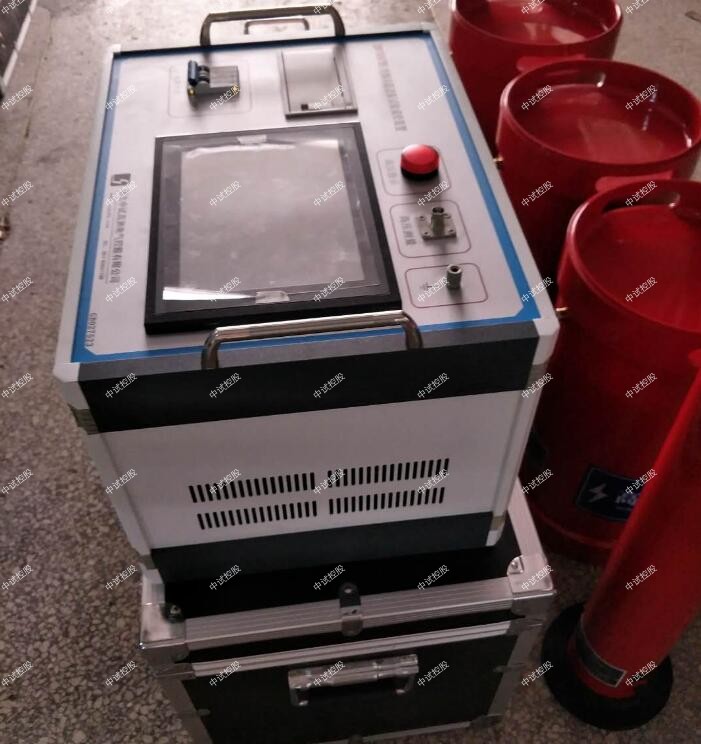

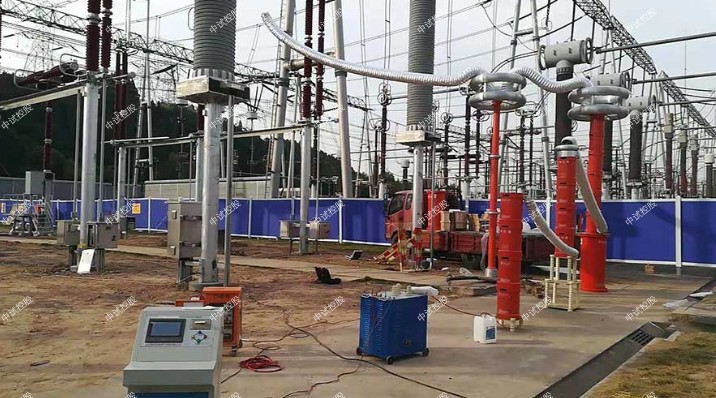

ZSBP-108KVA/22KV变频串联谐振成套试验装置

适用范围

1．10kV/300mm2电缆2km，电容量≤0.755μF，试验频率为30-300Hz,试验电压22kV。

2．满足10kV变电站变压器、配电设备交流耐压试验

3. 满足10kV级的发电机和交流电动机的交流耐压试验

一、ZSBP-108KVA/22KV变频串联谐振成套试验装置系统主要性能及参数

1、电源电压：   380v/220V±10%、50Hz；

  2、额定容量：  88KVA；

  3、输出电压：     44KV，22KV，

  4、输出电流：     2A，  ，4A

  5、输出电压波形:  正弦波；

6、输出电压波形畸变率: ≤0.5% ；

7、允许连续工作时间：额定输出电流下持续运行；

  8、输出频率范围:     30～300Hz ；

    9、品质因数:         ≥30

10、系统噪声:       ≤60db

11、系统测量精度:    1.0级

12、频率分辨率:      0.01Hz

13、中试控股频率不稳定度:    ≤0.05%

14、环境温度：       -25℃～ +55℃

相对湿度:       ≤90%

海拔高度:       ≤2000m

15、具备手动试验/自动调谐/自动试验模式。

16、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。

17、具备试验电压、时间、试验频率范围等试验参数设置功能。

18  具备过电压、过电流、过热保护功能。

19、ZSBP-108KVA/22KV变频串联谐振成套试验装置具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。

20、具备各种数据打印功能。

二、设备遵循的标准和行业标准

GB7328-87              << 变压器和电抗器的声级测量>>

GB1094                <<电力变压器>>

GB/T16927.1-2-1997     <<高电压试验技术>>

ZBK41006-89            <<试验变压器>>

GB4208                 <<外壳防护等级>>

GB2900                 <<电工名词术语>>

GB5273                  <<变压器、高压电器和套管的端子>>

GB191                  <<包装储运标志>>

GB10327               <<电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》

GB10229-88             <<电抗器>>

IEC358(1990)           <<中试控股耦合电容器和电容分压器>>

IEC1000                <<电磁兼容性>>

GB4793-1984             电子测量仪器安全要求

三、系统配置及具体参数

1、变频控制电源10KW                1台

a) 变频控制电源采用高压耐压试验专用变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。

b) 额定输出容量:  10KW

c) 工作电源:      交流220V、50Hz 。

d) 输出电压:      0～250V可调。

e) 输出电压不稳定度≤0.05%

f) 最大输出电流:  40A

g) 输出波形:正弦波,      波形畸变率:≤0.5%

h) 频率调节范围:  30～300Hz

频率调节分辨率: 0.001 Hz

i) 连续运行时间: 大于1小时

j) 噪声水平:≤ 60dB

k) 变频电源采用高性能专用微机控制电压、频率调节

l) 变频电源配备专用引线和插头与其他设备进行连接。

m) 保   护 ：具有过压、过流、过热、放电保护功能。

n) 具备手动试验/自动试验两种模式。

具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。

具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。

O) 重  量： 16Kg

2、 励磁变压器8KVA            1台

a) ZSBP-108KVA/22KV变频串联谐振成套试验装置额定容量:    8KVA

b) 输入电压:    250V

c) 输出电压：   2 KV；

d) 工作频率范围： 30～300Hz

e) 连续运行时间: 大于1小时

f) 电压比测量误差: 小于1%

g) 结构：中试控股采用干式结构,绝缘耐热等级H级,满足干式变压器规范要求；

高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；

内置过电压保护,防止  。

h) 重   量：    55Kg ;

3、高压电抗器 DK-44/22         2台

a) 额定容量：   44KVA

b) 额定电压：   22KV

c) 额定电流：  2A

e) 品质因素：  Q≥30

f) 结    构：  干式；

    g)  重    量： 48Kg/台

h) 连续运行时间：≥ 1小时

4、 电容分压器   TRF-60/0.003                1台

a) 额定电压：    60KV

b) 工作频率：    30～300Hz

c) 分 压 比：    1000：1

d) 中试控股分压比误差：  ≤1%,

e) ZSBP-108KVA/22KV变频串联谐振成套试验装置测量精度：    交流有效值1.0级

f) 介质损耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。

串联谐振逆变器的晶闸管所需承受的电压较低，用380v电网供电时，采用1200v的晶闸管就行。并联谐振逆变器的晶闸管所需承受的电压高，其值随功率因数角φ增大，而迅速增加。

串联谐振逆变器可以自激工作，也可以他激工作。而并联谐振逆变器一般只能工作在自激状态。

它适用于63kV~500kV电力变压器的内部结构故障检测。

变压器设计完成后，其线圈和内部结构就确定下来，因此对一台多绕组的变压器线圈而言，如果电压等级相同、绕制方法相同，则每个线圈对应参数(Ci、Li)就应该是确定的。因此每个线圈的频域特征响应也随之确定，对应的三相线圈之间其频率图谱具有一定可比性。

35kv电缆耐压试验仪变压器在试验过程中发生匝间、相间短路，或在运输过程中发生冲撞，造成线圈相对位移，以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形，就会使中试控股变压器绕组的分布参数发生变化。进而影响并改变变压器原有的频域特征，即频率响应发生幅度变化和谐振频点偏移等。并中试控股变压器绕组变形测试仪，就是这样一种变压器内部故障无损检测设备。

在串联谐振逆变器中，晶闸管的触发脉冲不对称，不会引入直流成分电流而影响正常运行；而在中试控股并联谐振逆变器中，逆变晶闸管的触发脉冲不对称，则会引入直流成分电流而引起故障。

串联谐振逆变器起动容易，适用于频繁起动工作的场合；而并联谐振逆变器需附加起动电路，起动较为困难。

串联谐振逆变器的输入电压恒定，输出电压为矩形波，输出电流近似正弦波，换流是在晶闸管上电流过零以后进行，因而电流总是超前电压一φ角。并联谐振逆变器的输入电流恒定，输出电压近似正弦波，输出电流为矩形波，换流是在谐振上电压过零以前进行，负载电流也总是越前于电压一φ角。

35kv电缆耐压试验仪负载电路对电源呈现低阻抗，要求由电压源供电。当逆变失败时，浪涌电流大，保护困难。并联谐振逆变器的负载电路对电源呈现高阻抗，要求由电流源供电。在逆变失败时，冲击不大，较易保护。
