中试控股技术博士为您解答：ZSBP-132KVA/66KV变频串联谐振成套试验装置

技术方案

一、适用范围

1. 10kV/300mm2的电缆，长度3.0km，电容量≤1.12uF试验频率为30-300Hz,试验电压22kV。

2. 35kV/300mm2的电缆，长度1.0km，电容量≤0.198uF试验频率为30-300Hz,试验电压52kV

2．中试控股满足10kV变电站变压器、配电设备交流耐压。

二、系统主要性能及参数

1、电源电压：   220V±10%、50Hz；

2、额定容量：  132KVA；

3、输出电压：     66KV，

4、输出电流：      2A

5、输出电压波形:  正弦波；

6、输出电压波形畸变率: ≤0.5% ；

7、ZSBP-132KVA/66KV变频串联谐振成套试验装置允许连续工作时间：额定输出电流下持续运行时间为60分钟；

8、输出频率范围:     30～300Hz ；

9、品质因数:         ≥30

10、系统噪声:       ≤60db

11、系统测量精度:    1.0级

12、频率分辨率:      0.01Hz

13、频率不稳定度:    ≤0.05%

14、环境温度：       -25℃～ +55℃

相对湿度:       ≤90%

海拔高度:       ≤2000m

15、具备手动试验/自动调谐/自动试验模式。

16、中试控股具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。

17、具备试验电压、时间、试验频率范围等试验参数设置功能。

18  具备过电压、过电流、过热保护功能。

19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。

20、具备各种数据打印功能。

三、设备制造遵循的标准和行业标准

GB7328-87              << 变压器和电抗器的声级测量>>

GB1094                <<电力变压器>>

ZBK41006-89            <<试验变压器>>

GB4208                 <<外壳防护等级>>

GB2900                 <<电工名词术语>>

GB5273                  <<变压器、高压电器和套管的端子>>

GB191                  <<包装储运标志>>

GB10327                <<电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》

GB10229-88             <<电抗器>>

IEC358(1990)           <<耦合电容器和电容分压器>>

IEC1000                <<电磁兼容性>>

GB4793-1984             电子测量仪器安全要求

四、系统配置及具体参数

1、变频控制电源10KW                1台

a) ZSBP-132KVA/66KV变频串联谐振成套试验装置变频控制电源采用高压耐压试验变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。

b) 额定输出容量:  10KW

c) 工作电源:      交流220V、50Hz 。

d) 输出电压:      0～250V可调。

e) 输出电压不稳定度≤0.05%

f) 最大输出电流:  45A

g) 输出波形:正弦波,      波形畸变率:≤0.5%

h) 频率调节范围:  30～300Hz

频率调节分辨率: 0.001 Hz

i) 连续运行时间: 大于1小时

j) 噪声水平:≤ 60dB

k) 中试控股变频电源采用高性能微机控制电压、频率调节

l) 变频电源配备引线和插头与其他设备进行连接。

m) 保   护 ：具有过压、过流、过热、放电保护功能。

n) ZSBP-132KVA/66KV变频串联谐振成套试验装置具备手动试验/自动调谐/自动试验三种模式,并可任意切换。

高压电缆耐压试验设备具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。

具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。

  O) 重   量： 16Kg

2、 励磁变压器10KVA            1台

a) 额定容量:    10KVA

b) 输入电压:    250V

c) 输出电压：   3KV；

d) 工作频率范围： 30～300Hz

e) 连续运行时间: 大于1小时

f) 电压比测量误差: 小于1%

g) 中试控股结构： ZSBP-132KVA/66KV变频串联谐振成套试验装置采用干式结构,绝缘耐热等级H级,满足干式变压器规范要求；

高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；

内置过电压保护,防止  。

  h) 重   量：    50Kg ;

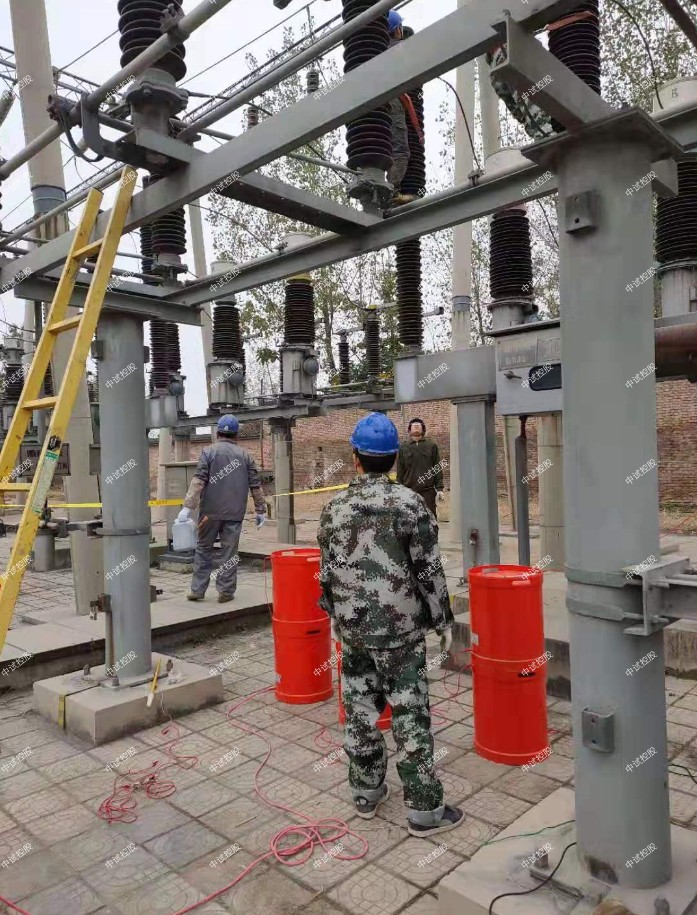

3、高压电抗器 DK-44/22          3台

a) 额定容量：   44KVA

b) 额定电压：   22KV

c) 额定电流：  2A

e) 品质因素：  Q≥30

f) 结    构：  干式；

    g)  重    量： 40Kg/台

h)高压电缆耐压试验设备连续运行时间：≥ 1小时

4、 电容分压器   TRF-60/0.001                 1台

a) 额定电压：    60KV

b) 工作频率：    30～300Hz

c) 中试控股分 压 比：    1000：1

d) 分压比误差：  ≤1%,

e) 测量精度：    交流有效值1.0级

f) 介质损耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。

ZSBP-132KVA/66KV变频串联谐振成套试验装置交流耐压试验

温升试验：额定容量下运行60min,温升不大于65K

      4、成套装置试验

（1）    耐压试验：1.1额定电压下，耐压1min；

（2）    短路试验：电压为0.5U，0.8U，1.0U的条件下，将高压输出突发短路3次，保护装置可靠动作，各单元完好。

（3）噪音小于60dB；

有载调压开关绝缘对变压器整体绝缘有什么影响

有载调压分接开关是变压器本体的重要组成部分，在变压器试验中遇到异常情况时，往往只从绕组、套管、铁芯、绝缘油等方面进行分析，而忽视了有载调压分接开关不良对变压器试验结果的影响。当有载调压分接开关支架绝缘不良时，会导致变压器整体绝缘电阻下降。例如，某变电站一台 变压器，在检修时发现有载分接开关支架中一支绝缘杆有裂纹，立即取下换上一支新的绝缘杆，分接开关检修后复原到变压器中，接着进行注油，然后对变压器110kV绕组进行绝缘电阻试验。测量结果是:绝缘电阻只有40MQ，吸收比为1，绝缘电阻表的指针数据非常稳定。中试控股

当时分析认为一是变压器本体油可能劣化；二是变压器绕组绝缘可能严重老化或受潮。于是取油样化验，结果是油各项指标都符合标准，排除了油的影响，这样问题的焦点就集中到绕组上。

有人提出吊芯，但考虑到工作量大，又要停役很长时间，所以决定先进行分解试验，然后再吊芯检查绕组。分解试验是将有载调压分接开关的切换开关吊出变压器本体，对套管与绕组进行绝缘电阻测试，测试结果是:绝缘电阻为2000MQ吸收比为1.5，与历年来的绕组测试数据相近。

由测试结果可以判定问题发生在分接开关上于是又测量分接开关支架绝缘棒的绝缘电阻，只有40M原来新换上的绝缘棒在仓库中存放多年，安装前既未进行真空烘干处理，又未进行测试，将以往受潮支架绝缘棒安装在变压器上，自然导致变压器110kV绕组绝缘电阻下降。
