中试控股技术博士为您解答：ZSBP-132KVA/22KV变频串联谐振成套试验装置

技术方案

一、适用范围

1. 10kV/300mm2的电缆，长度3.0km，电容量≤1.12 uF试验频率为30-300Hz,试验电压22kV。

2. 满足10kV变电站变压器的交流耐压，电容量≤0.01uF试验频率为45-65Hz,试验电压30kV。

二、系统主要性能及参数

1、电源电压：   220V±10%、50Hz；

2、额定容量：  132KVA；

3、输出电压：     22KV，

4、输出电流：     2A，6A

5、输出电压波形:  正弦波；

6、输出电压波形畸变率: ≤0.5% ；

7、允许连续工作时间：额定输出电流下持续运行时间为60分钟；

8、输出频率范围:     30～300Hz ；

9、品质因数:         ≥30

10、系统噪声:       ≤60db

11、系统测量精度:    1.0级

12、频率分辨率:      0.01Hz

13、ZSBP-132KVA/22KV变频串联谐振成套试验装置频率不稳定度:    ≤0.05%

14、环境温度：       -25℃～ +55℃

相对湿度:       ≤90%

海拔高度:       ≤2000m

15、具备手动试验/自动调谐/自动试验模式。

16、中试控股具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。

17、具备试验电压、时间、试验频率范围等试验参数设置功能。

18  具备过电压、过电流、过热保护功能。

19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。

20、具备各种数据打印功能。

三、设备制造遵循的标准和行业标准

GB7328-87              << 变压器和电抗器的声级测量>>

GB1094                <<电力变压器>>

ZBK41006-89            <<试验变压器>>

GB4208                 <<外壳防护等级>>

GB2900                 <<电工名词术语>>

GB5273                  <<变压器、高压电器和套管的端子>>

GB191                  <<包装储运标志>>

GB10327                <<电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》

GB10229-88             <<电抗器>>

IEC358(1990)           <<耦合电容器和电容分压器>>

IEC1000                <<中试控股电磁兼容性>>

GB4793-1984             电子测量仪器安全要求

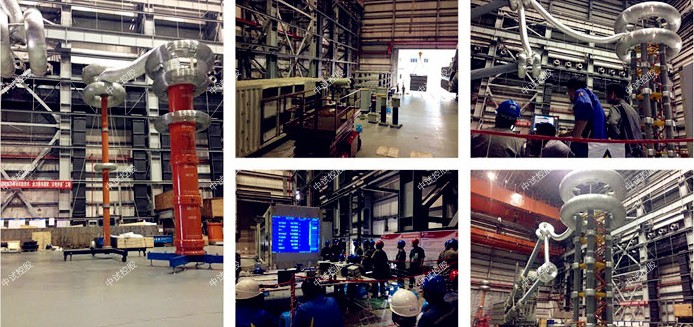

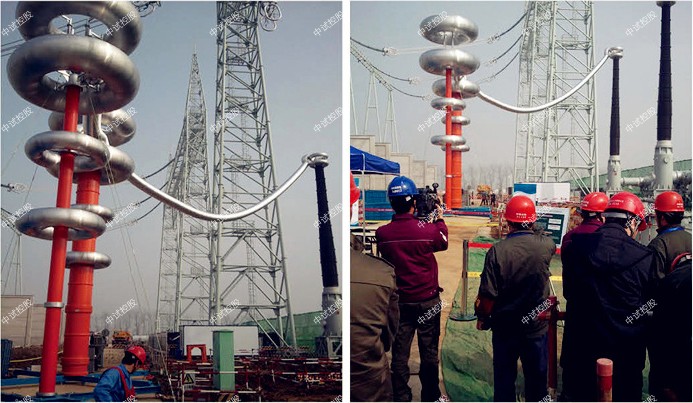

四、系统配置及具体参数

1、变频控制电源10KW                1台

a) ZSBP-132KVA/22KV变频串联谐振成套试验装置变频控制电源采用高压耐压试验专用变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。

b) 额定输出容量:  10KW

c) 工作电源:      交流220V、50Hz 。

d) 输出电压:      0～250V可调。

e) 输出电压不稳定度≤0.05%

f) 最大输出电流:  45A

g) 输出波形:正弦波,      波形畸变率:≤0.5%

h) 频率调节范围:  30～300Hz

频率调节分辨率: 0.001 Hz

i) 连续运行时间: 大于1小时

j) 噪声水平:≤ 60dB

k) ZSBP-132KVA/22KV变频串联谐振成套试验装置变频电源采用高性能专用微机控制电压、频率调节

l) 变频电源配备专用引线和插头与其他设备进行连接。

m) 保   护 ：具有过压、过流、过热、放电保护功能。

n) 具备手动试验/自动调谐/自动试验三种模式,并可任意切换。

具备大屏幕显示,可指示: 中试控股输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。

具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。

  O) 重   量： 16Kg

2、 励磁变压器10KVA            1台

a) 额定容量:    10KVA

b) 输入电压:    250V

c) 输出电压：   2KV；

d) 工作频率范围： 30～300Hz

e) 连续运行时间: 大于1小时

f) 电压比测量误差: 小于1%

g) 结构：ZSBP-132KVA/22KV变频串联谐振成套试验装置采用干式结构,绝缘耐热等级H级,满足干式变压器规范要求；

高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；

内置过电压保护,防止穿。

  h) 重   量：    50Kg ;

3、高压电抗器 DK-44/22        3台

a) 额定容量：  44KVA

b) 额定电压：   22KV

c) 额定电流：6A

e) 品质因素：  Q≥30

f) 结    构： 干式；

    g)  重    量： 50Kg/台

h) 连续运行时间：≥ 1小时

4、 电容分压器   ZSTRF-30/0.006                1台

a) 额定电压：    30KV

b) 工作频率：    30～300Hz

c) 分 压 比：    1000：1

d) 分压比误差：  ≤1%,

e) 测量精度：    交流有效值1.0级

f) 介质损耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。

变压器有载分接开关维护的几个内容：

(1)有载分接开关投运前，应对油枕进行检查，其油位应正常，应无渗漏油，控制箱要防潮良好。手动操作一个循环(即升降一个周期)，档位指示器与计数器应正确动作，极限位置的闭锁应可靠，手动与电动控制的联锁也应可靠。

(2)有载分接开关的瓦斯保护，重瓦斯投入跳闸，轻瓦斯发信号。这跟变压器本体的瓦斯保护要求一样。我们通常称本体的瓦斯继电器为"大瓦斯"，称有载分接开关的瓦斯继电器为"小瓦斯"。瓦斯继电器应安装在运行中便于安全放气的位置。新投运的有载分接开关瓦斯继电器安装后，运行人员有必要时(筒体内有气体)应适时放气。

(3)中试控股有载分接开关的电动控制应正确无误，电源可靠，各接线端子接触良好。驱动电动机转动正常，转向正确，其熔断器额定电流按电动机额定电流的2～2.5倍配置。

(4)有载分接开关的电力控制回路，安装在控制屏上的电动操作按钮，与安装在变压器本体上的有载分接开关控制箱上的按钮应完好，电源指示灯和档位指示器应完好，极限位置的电气闭锁应可靠。

(5)有载分接开关的电动控制回路应设置电流闭锁装置，其整定值为主变压器额定电流的1.2倍，电流继电器返回系数大于或等于0.9。当采用自动调压时，主变控制屏上必须有动作记数器，自动电压调节器的电压互感器二次断线闭锁应正确可靠。

变压器有载分接开关测试仪
测试Y0、Y、△型变压器，阻值不用换算直接显示
2、数据分析人性化，可以自动的找出波形中间的故障，并做记号
3、波形的显示是根据采样回的数据自动调整阻值和时间的幅度
4、△型变压器可以显示三相同期性
5、可以带绕组或不带绕组进行测试
6、四端接线方式，提供高精度电阻测量,且无需导线补偿
7、在测试中间可以连续测试，节省变压器停电的时间
8、仪器可以生存word报告，方便数据的管理和查询
9、仪器中试控股由小型的计算机控制，外配800×480彩色液晶触摸屏,高速打印机，支持外挂鼠标，操作方便
10、仪器内部可以自动保存1000组数据，也可以外接U盘保存

变压器有载分接开关的维护

有载分接开关对提高供电系统的电压合格率起到了重要作用。而目前靠大电网供电的县级电网的调压方法，主要靠有载调压变压器来实现。这就把有载调压变压器和分接开关的运行维护工作推到了一个重要位置。

电缆试验设备可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性等参数的精确测量，是测试有载分接开关的理想设备。

电缆试验设备使用变压器有载分接开关测试仪需要注意：

①.仪器可带线圈进行测量，但严禁带电测量，并断开测试端的连线；

②.带绕组测试时，变压器的非测试端应三相短路接地，仪器的O端不要接地；

③.对于长时间未动的有载开关，测试前应多次转换开关，磨除触头表面氧化层及触头间杂质；

④.使用前，仪器的接地端子必须接好地线；

⑤.不能将两组以上的线连在一起作为一路测量，不用的线要开路；

⑥.测试过程中，不允许拆除测试线；

⑦．测试结束后，先关闭仪器再拆除所有接线。

仪器过渡电阻最大量程：  100Ω；过渡电阻测量范围：  1A档：0.4Ω～20Ω  0.2A档：10Ω～100Ω
