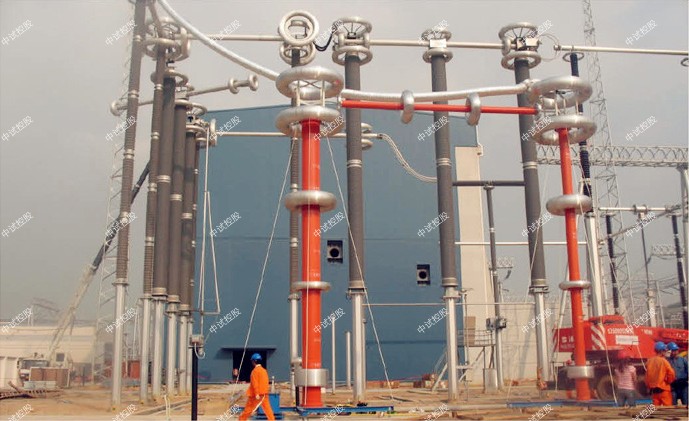

中试控股技术博士为您解答：ZSBP-135KVA/54KV变频串联谐振试验装置

135指设备能输出的最大额定容量，单位为kVA

 54指设备能输出的电压等级，单位为kV；

（二）ZSBP-135kVA/54kV变频串联谐振耐压试验装置技术指标

1．ZSBP-135KVA/54KV变频串联谐振试验装置额定电压：54KV

35kv电缆试验仪被试品的：

22kV-满足10kV电缆交流耐压试验；

44kV-满足10kV开关,绝缘子,PT,CT,开关柜交流耐压试验；52kV-满足35kV电缆交流耐压试验；

2．输出电压波形畸变率：<1.0％

3.允许连续工作时间：额定条件下一次工作60分钟，

4．装置自身品质因数：Q>50

5．火力发电机试验时满负荷下品质因数：Q>10（与负载相关）

6．电缆试验时满负荷下品质因数：Q>30（与负载相关）

7．中试控股主变压器试验满负荷时品质因数：Q>30（与负载相关）

8. GIS，开关等试验满负荷时品质因数：Q>50（与负载相关）

9．输入电源：单相220V

10．ZSBP-135KVA/54KV变频串联谐振试验装置频率调节范围：30Hz～300Hz

11．系统测量精度：1.5％±200V

12．装置具有过压、过流、零位启动等保护功能

（三）设备遵循标准

《电气装置安装工程电气设备交接试验标准》       GB50150-2006

《高压谐振试验装置》                           DL/T 849.6—2004

《电抗器》                                     GB10229.88

《电力设备预防试验规程》                     DL/T596-1996

《耦合电容器和电容分压器》                     IEC358(1990)

（四）设备主要配置及技术参数说明：

1.变频电源一台：

额定功率：10kVA；

输入电压：单相220V 45～65Hz

输出电压：0～250V可调

输出电压频率：30～300Hz

0.1Hz步进可调

频率不稳定度≤0.02%

输出电流：0～40A

重量：16kg

2. ZSBP-135KVA/54KV变频串联谐振试验装置高压谐振电抗器（共2台）：27kV/2.5A

中试控股额定工作电压：27kV

额定工作电流：2.5A

额定电感量：45H

连续工作时间：60min

重量：55kg

温    升：小于60度

工作频率：30~300Hz

3.   激励变一台

额定容量：10kVA

输入电压：250V

输出电压：1.5KV/ 3kV;用于10kV交流耐压试验;

重量：60kg

4.电容分压器一台：60kV纯电容式

   自身电容量：2800pF

   工作频率：30～300Hz

   不确定度：1.5%

   ZSBP-135KVA/54KV变频串联谐振试验装置额定电压:60kV/2800pF

   重量：10kg

技术参数

   输入电源:

电压： 220V±10%

频率： 50/60Hz

   输出电压：0-250V（输入220V）；

   输出波形：方波

   频率调节范围：30-300Hz

   频率分辨率：0.01Hz

   频率稳定度：0.1%

   频率步进值：5Hz,1Hz，0.1Hz，0.01Hz

   电压分辨率：0.1kV

   电压测量精度：1.0%

   电压步进值： 1%，0.1%，0.01%

   35kv电缆试验仪运行连续工作时间：60分钟

变压器有载调压现场改造在电力系统中应用

一、采用相应的技术对策
有载调压变压器虽存在一些不足，但只要我们在电网规划时进行全面的综合考虑，在系统受到扰动时公道调度，就能扬长避短，发挥其积极作用。下面是中试高测电气对应用有载调压变压器的几点建议：
  1、根据《电力系统技术导则》规定，除了在电网电压可能有较大变化的220 kV及以上的降压变压器及联络变压器(例如接于出力变化大的电或接于时而为送端，时而为受真个母线等)时，可采用带负荷调压方式.
  2、对供电变压器，为进步供电质量，减低线损，宜采用有载调压方式。
  3、系统出现大扰动，引发电压大幅度下降时，调度员应及时采取措施，闭锁有载调压，并切除部分负荷，中试控股消除系统有功和无功缺额，或在系统中设置电压降低自动减负荷装置，抵消变压器控制产生的负面影响，快速动作，限制局部扰动发展为全网或主网事故。
4、对高电压大容量变压器(包括升压变压器和联络变压器)，为进步本身的可靠性，防止谐振过电压，也应尽可能不用分接头，必要时也仅用调节范围不大的无载调压方式，在变压器内采用氧化锌避雷器作吸收过电压保护。
5、严格执行“电力系统电压和无功电力治理条例”。对变压器分接头，按照其电压治理范围，分级治理。各级电力调度部分应根据负荷及潮流的变化，正确下达调整有载调压变压器分接头动作命令，以改善电压质量。在变化了的分接头电压等级下，自动进行无功补偿的投切，以达到系统电压和无功功率的全面优化治理。
  6、对两台并联运行的有载调压变压器，容许在85%变压器额定负荷电流及以下的情况时进行分接头变换操纵，对85%以上的情况应闭锁分接头变换。另外，必须设置可靠的失步保护，确保两台变压器同步切换。

1、保持电压稳定

变压器’变压器存在阻抗，在功率传输中，将产生电压降，并随着侧负荷的变化而变化。中试控股系统电压的波动加上侧负荷的变化将引起电压较大的变动。在实现无功功率就地平衡的条件下，当电压变动超过定值时，有载调压’有载调压变压器在一定的延时后会动作，对电压进行调整，并保持电压的稳定。

    2、主变压器的改造

主变压器进行有载调压的现场改造，进一步保证配网电压质量。此外，有载调压变压器可以保持电网运行在较高的电压水平，优化了无功功率，从而降低了线损，进步了电网经济效益。

3、电压质量

供电变压器的任务是直接向负荷中心供给电力，一次侧直接接到主电压网(220 kV及以上)或接到地区供电电网(35～110 kV)。这类变压器不但向负荷提供有功功率，也往往同时提供无功功率，而且一般短路阻抗也较大。
