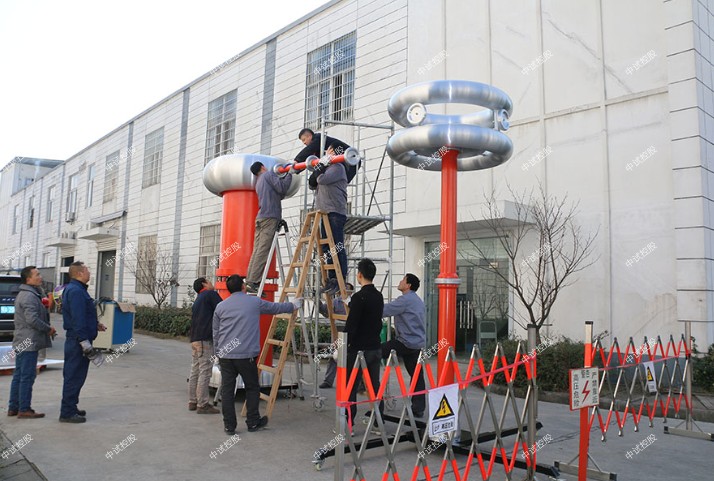

高压电缆耐压试验装置
中试控股技术博士为您解答:ZSBP-108KVA/72KV变频串联谐振成套试验装置
技术方案
适合的被试品:电缆、变压器、开关、开关柜、绝缘子、母线等。
高压电缆耐压试验装置适用范围
1.10kV/300mm2电缆2km,电容量≤0.755μF,试验频率为30-300Hz,试验电压22kV。
2.满足10kV变电站变压器、配电设备交流耐压试验
3. 满足35kV变电站变压器、配电设备交流耐压试验
4.35kV/300mm2电缆0.5km,电容量≤0.099μF,试验频率为30-300Hz,试验电压52kV。
一、ZSBP-108KVA/72KV变频串联谐振成套试验装置中试控股系统主要性能及参数
1、电源电压: 220V±10%、50Hz;
2、额定容量: 108KVA;
3、输出电压: 80KV,
4、输出电流: 1.5A, 3A
5、输出电压波形: 正弦波;
6、输出电压波形畸变率: ≤0.5% ;
7、允许连续工作时间:额定输出电流下持续运行;
8、输出频率范围: 30~300Hz ;
9、品质因数: ≥30
10、系统噪声: ≤60db
11、系统测量精度: 1.0级
12、频率分辨率: 0.01Hz
13、频率不稳定度: ≤0.05%
14、环境温度: -25℃~ +55℃
相对湿度: ≤90%
海拔高度: ≤2000m
15、ZSBP-108KVA/72KV变频串联谐振成套试验装置具备手动试验/自动调谐/自动试验模式。
16、中试控股具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。
17、具备试验电压、时间、试验频率范围等试验参数设置功能。
18 具备过电压、过电流、过热保护功能。
19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。
20、具备各种数据打印功能。
二、设备制造遵循的标准和行业标准
GB7328-87 << 变压器和电抗器的声级测量>>
GB1094 <<电力变压器>>
GB/T16927.1-2-1997 <<高电压试验技术>>
ZBK41006-89 <<试验变压器>>
GB4208 <<外壳防护等级>>
GB2900 <<电工名词术语>>
GB5273 <<变压器、高压电器和套管的端子>>
GB191 <<包装储运标志>>
GB10327 <<电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》
GB10229-88 <<电抗器>>
IEC358(1990) <<耦合电容器和电容分压器>>
IEC1000 <<电磁兼容性>>
GB4793-1984 电子测量仪器安全要求
三、系统配置及具体参数
1、ZSBP-108KVA/72KV变频串联谐振成套试验装置变频控制电源10KW 1台
a) 中试控股变频控制电源采用高压耐压试验变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。
b) 额定输出容量: 10KW
c) 工作电源: 交流220V、50Hz 。
d) 输出电压: 0~250V可调。
e) 输出电压不稳定度≤0.05%
f) 最大输出电流: 40A
g) 输出波形:正弦波, 波形畸变率:≤0.5%
h) ZSBP-108KVA/72KV变频串联谐振成套试验装置频率调节范围: 30~300Hz
频率调节分辨率: 0.001 Hz
i) 连续运行时间: 大于1小时
j) 噪声水平:≤ 60dB
k) 高压电缆耐压试验装置变频电源采用高性能微机控制电压、频率调节
l) 变频电源配备引线和插头与其他设备进行连接。
m) 保 护
:具有过压、过流、过热、放电保护功能。
n) 具备手动试验/自动试验两种模式。
具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。
具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。
O) 重 量: 16Kg
2、 励磁变压器8KVA 1台
a) 额定容量: 8KVA
b) 输入电压: 250V
c) 输出电压: 2
KV;4KV;
d) 工作频率范围: 30~300Hz
e) 连续运行时间: 大于1小时
f) 电压比测量误差: 小于1%
g) 结构:中试控股采用干式结构,绝缘耐热等级H级,满足干式变压器规范要求;
高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变;
内置过电压保护,防止 。
h) 重 量: 55Kg ;
3、高压电抗器 DK-54/36 2台
a) 额定容量: 54KVA
b) 额定电压: 36KV
c) 额定电流: 1.5A
e) 品质因素: Q≥30
f) 结 构: 干式;
g) 重 量: 48Kg/台
h) 连续运行时间:≥ 1小时
4、 电容分压器 ZSTRF-80/0.006 1台
a) 额定电压: 80KV
b) 工作频率: 30~300Hz
c) 分 压 比: 1000:1
d) 分压比误差: ≤1%,
e) 测量精度: 交流有效值1.0级
f) 介质损耗: tgδ≤0.5% ;
g) 重 量: 10Kg
h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。

智能电容电感测试仪三相Y接电容测量:
中试控股测试接线如图20所示:
用黄色接线钳的粗线接到仪器的电压输出端子Ua、细线接到仪器的采样输入端子Ua,绿色接线钳的粗线接到仪器的电压输出端子Ub、细线接到仪器的采样输入端子Ub,红色接线钳的粗线接到仪器的电压输出端子Uc、细线接到仪器的采样输入端子Uc;黄绿红接线钳头分别夹在被测电容器的A、B、C端子上;A相钳形电流互感器卡到黄色接线钳所连接的一端(注意电流方向要从仪器端流向被测电容器端)、B相钳形电流互感器卡到绿色接线钳所连接的一端(注意电流方向要从仪器端流向被测电容器端)、C相钳形电流互感器卡到红色接线钳所连接的一端(注意电流方向要从仪器端流向被测电容器端);接好线后,在主界面选择“Y接电容”测试项目,按“确定键”开始测试直到自动结束。
用黄色接线钳的粗线接到仪器的电压输出端子Ua、细线接到仪器的采样输入端子Ua,绿色接线钳的粗线接到仪器的电压输出端子Ub、细线接到仪器的采样输入端子Ub,红色接线钳的粗线接到仪器的电压输出端子Uc、细线接到仪器的采样输入端子Uc,黑色接线钳的粗线接到仪器的电压输出端子Un、细线接到仪器的采样输入端子Un;黄绿红黑接线钳头分别夹在被测电容器的A、B、C、N端子上;A相钳形电流互感器卡到黄色接线钳所连接的一端(注意电流方向要从仪器端流向被测电容器端)、B相钳形电流互感器卡到绿色接线钳所连接的一端(注意电流方向要从仪器端流向被测电容器端)、C相钳形电流互感器卡到红色接线钳所连接的一端(注意电流方向要从仪器端流向被测电容器端);接好线后,在主界面选择“Yn接电容”测试项目,按“确定键”开始测试直到自动结束。
与三相Y接电容相同。用黄色接线钳的粗线接到仪器的电压输出端子Ua、细线接到仪器的采样输入端子Ua,绿色接线钳的粗线接到仪器的电压输出端子Ub、细线接到仪器的采样输入端子Ub,红色接线钳的粗线接到仪器的电压输出端子Uc、细线接到仪器的采样输入端子Uc;黄绿红接线钳头分别夹在被测电容器的A、B、C端子上;A相钳形电流互感器卡到黄色接线钳所连接的一端(注意电流方向要从仪器端流向被测电容器端)、B相钳形电流互感器卡到绿色接线钳所连接的一端(注意电流方向要从仪器端流向被测电容器端)、C相钳形电流互感器卡到红色接线钳所连接的一端(注意电流方向要从仪器端流向被测电容器端);接好线后,在主界面选择“△接电容”测试项目,按“确定键”开始测试直到自动结束。
中试控股用黄色接线钳的粗线接到仪器的电压输出端子Ua、细线接到仪器的采样输入端子Ua,绿色接线钳的粗线接到仪器的电压输出端子Ub、细线接到仪器的采样输入端子Ub,红色接线钳的粗线接到仪器的电压输出端子Uc、细线接到仪器的采样输入端子Uc,黑色接线钳的粗线接到仪器的电压输出端子Un、细线接到仪器的采样输入端子Un;黄绿红接线钳头分别夹在被测电容器的A、B、C同侧端子上;电容器另一侧A’、B’、C’用大电流短接线良好短接,黑色接线钳头夹在短接点上;A相钳形电流互感器卡到黄色接线钳所连接的一端(注意电流方向要从仪器端流向被测电容器端)、B相钳形电流互感器卡到绿色接线钳所连接的一端(注意电流方向要从仪器端流向被测电容器端)、C相钳形电流互感器卡到红色接线钳所连接的一端(注意电流方向要从仪器端流向被测电容器端);接好线后,在主界面选择“III接电容”测试项目,按“确定键”开始测试直到自动结束。
用黄色接线钳的粗线接到仪器的电压输出端子Ua、细线接到仪器的采样输入端子Ua,接线钳夹在被测电抗器的一个端子;黑色接线钳的粗线接到仪器的电压输出端子Un、细线接到仪器的采样输入端子Un,接线钳夹在被测电抗器的另一个端子;用A相钳形电流互感器卡到黄色接线钳所连接的一端(注意电流方向要从仪器端流向被测电抗器端);接好线后,在主界面选择“单相电感”测试项目,按“确定键”开始测试直到自动结束。
