高压电缆耐压试验仪器

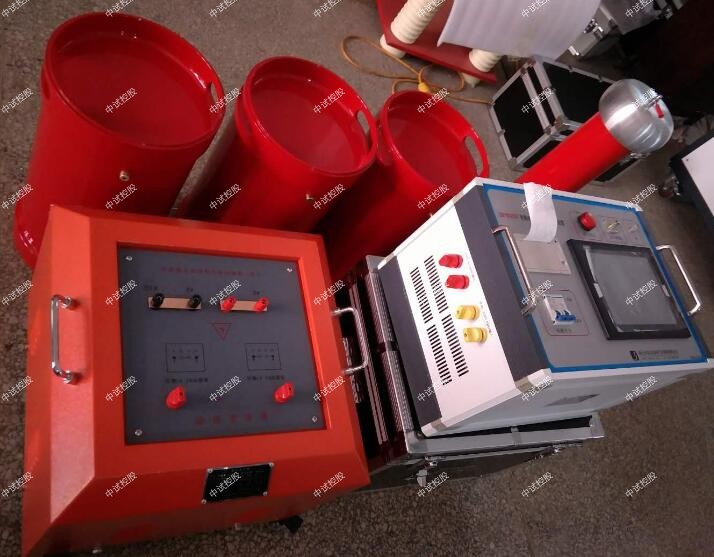

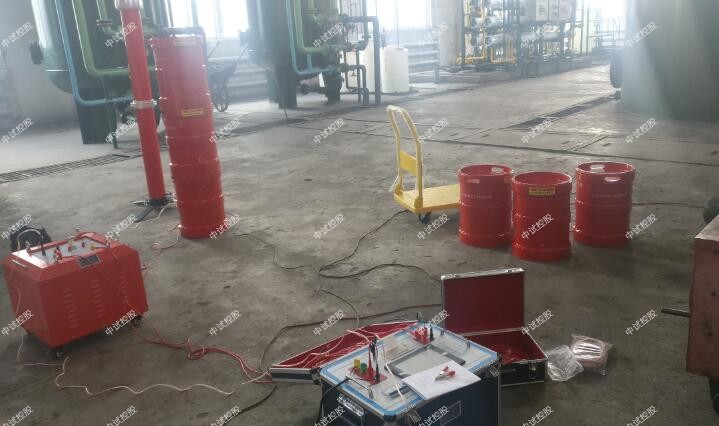

中试控股技术博士为您解答：ZSBP-405KVA/200KV变频串联谐振耐压试验成套装置

405指设备能输出的最大额定容量，单位为kVA

 200指设备能输出的电压等级，单位为kV；

（二）ZSBP变频串联谐振耐压试验装置技术指标

1．额定电压：200KV

高压电缆耐压试验仪器被试品的：

22kV-满足10kV电缆交流耐压试验；

44kV-满足10kV开关,绝缘子,PT,CT,开关柜交流耐压试验；52kV-满足35kV电缆交流耐压试验；

85kV-满足35kV变压器交流耐压试验；

109kV-满足110kV电缆交流耐压试验；

165kV-满足110kV变压器交流耐压试验

184kV-满足110KvGIS交流耐压试验

2．中试控股输出电压波形畸变率：<1.0％

3.允许连续工作时间：额定条件下一次工作60分钟，

4．装置自身品质因数：Q>50

5．火力发电机试验时满负荷下品质因数：Q>10（与负载相关）

6．电缆试验时满负荷下品质因数：Q>30（与负载相关）

7．ZSBP-405KVA/200KV变频串联谐振耐压试验成套装置主变压器试验满负荷时品质因数：Q>30（与负载相关）

8. GIS，开关等试验满负荷时品质因数：Q>50（与负载相关）

9．输入电源： 380V/220V

10．频率调节范围：30Hz～300Hz

11．系统测量精度：1.5％

12．中试控股装置具有过压、过流、零位启动等保护功能

（三）ZSBP-405KVA/200KV变频串联谐振耐压试验成套装置设备遵循标准

《电气装置安装工程电气设备交接试验标准》       GB50150-2006

《高压谐振试验装置》                           DL/T 849.6—2004

《电抗器》                                     GB10229.88

《电力设备预防试验规程》                     DL/T596-1996

《耦合电容器和电容分压器》                     IEC358(1990)

（四）设备主要配置及技术参数说明：

1.变频电源一台：（可以兼容其它电抗器使用）

额定功率：25kVA；

输入电压：三相380V 45～65Hz

输出电压：0～500V可调

输出电压频率：30～300Hz

0.1Hz步进可调

频率不稳定度≤0.02%

输出电流：0～50A

重量：28kg

2.高压谐振电抗器（共6台）：67.5KVA/33.75KV（可以兼容其它电源和激励变使用）

额定工作电压：33.75kV

额定工作电流：2A

额定电感量：46H

连续工作时间：60min

温    升：小于60度

工作频率：30~300Hz

重量：68kg

3.激励变：1台      （中试控股可以兼容其它电抗器使用）

额定容量：25kVA

输入电压：500V

输出电压：，2kV ，4kV   8kV，

重量：100kg

4.电容分压器一台： FRC-200kV纯电容式

   自身电容量：1500pF

   工作频率：30～300Hz

分压比： 2000:1

   不确定度：1.5%

   额定电压:200kV

   重量：25kg

1、满足110KV及以下GIS,开关，刀闸，母线（容量不限）的交流耐压试验，电容≤0.006uF,试验频率30~300Hz,试验电压U≤184kV。试验时间：1分钟

2、满足300mm2,10kV 电缆交流耐压试验，长度4km，电容≤1.48uF,试验频率30~300Hz,试验电压U≤22kV。试验时间：5分钟

ZSBP-405KVA/200KV变频串联谐振耐压试验成套装置技术参数

   输入电源:

电压： 380V±10%(10kW以上)

频率： 50/60Hz

   输出电压：0-500V；

   输出波形：正弦波

   频率调节范围：30-300Hz

   频率分辨率：0.01Hz

   频率稳定度：0.1%

   频率步进值：5Hz,1Hz，0.1Hz，0.01Hz

   电压分辨率：0.1kV

   电压测量精度：1.5%

   电压步进值： 1%，0.1%，0.01%

   运行连续工作时间：60分钟

全自动电容电感测试仪的工作原理和主要特点

针对变电站现场测量并联电容器组中的单个电容器电容值时存在的问题而专门，中试控股据说测试速度快、精度高、方便可靠等很多特点，深受广大电力工作者的欢迎，本文就以全自动电容电感测试仪为例，来给大家简单介绍工作原理和主要特点。

工作原理：

 中试控股在被测电容支路有对被测电容的电压、电流取样的取样电路，取样电路的输出端分别接放大电路，从电压放大电路输出的电压信号和从电流放大电路输出的电流信号通过鉴相器输出相位差信号，与电压信号和电流信号通过A/D转换器后，输入CPU计算而得到被测电容值。因为采用了移动的电流取样单元，而使得无需拆除连接线就可以直接测量电容值。

 加之测量过程档位是自动进行选择，避免了手动操作引起的误差，因此具有稳定性好、重复性好，准确可靠的特点。

全自动电容电感测试仪的主要特点：

（1）现场测量单个电容器需拆除连接线，不仅工作量大而且易损坏电容器。

（2）电容表输出电压低而导致故障检出率低。

高压电缆耐压试验仪器主菜单共有十个可选项，分别为：参数设置、Y接电容、Yn接电容、III接电容、△接电容、单相电容、单相电感、结果查询、电流频谱、系统设置。当光标指向哪一个功能选项时，哪个选项就变为反色显示，可见图四界面中选中项为‘参数设置’功能，按上下左右键可改变光标指向的选项。此时，按‘ ’确定键进入选中的功能显示屏。顶端显示栏显示出设备名称和编号、当前的日期和时间；底端栏为提示行，提示出当前选项的功能，同时显示内部电池的电压幅值和剩余电量百分比，从而可以及时掌握仪器的电池电量情况，了解仪器是否要充电避免没有及时充电而在现场无法正常工作的情况。
各功能选项的用途分别为：
参数设置：用来对试验的必要的参数进行设置。
Y接电容：对接线方式为Y形接法的电容器组进行测试。
Yn接电容：对接线方式为Y形接法的电容器组进行测试。
III接电容：对接线方式为III形接法的电容器组进行测试。
△接电容：对接线方式为△形接法的电容器组进行测试。
单相电容：对单相电容器进行测试。
单相电感：对单相电抗器进行测试。
结果查询：查看已保存的测试结果记录。同时可将仪器内部保存的测试记录上传到后台管理计算机，方便进行测试结果的管理。
电流频谱：实时测量回路中的电流幅值、总谐波畸变率和各相电流2-32次谐波含量值和柱状分布图。
系统设置：调试用界面，不需了解。

参数设置屏可见，项目有：高额电压、等效方式、设置日期、设置时间、试品编号。
各项参数的含义和作用如下：
高额电压：选择电压等级用于计算电容的千乏数（电容量）
千乏数（Kvar）Q=U*U*2*3.14*f*C
U：电容的电压等级；
F：测量电压的频率；
C：电容值
等效方式：分为并联等效和串联等效两种方式，等效方式选择不对，会造成测试结果不正确。
设置日期：用来对日期进行设置，调整当前显示的年、月、日。
设置时间：用来对时间进行设置，调整当前显示的时、分、秒。
试品编号：为了区分所测试的变压器，人为的为其编号（共6位数，可为0~9数字或26个英文字母），以便在查阅时不会将几组结果混淆。
