中试控股技术博士为您解答：ZSBP-108KVA/22KV变频串联谐振成套试验装置

适用范围

1．10kV/300mm2电缆2km，电容量≤0.755μF，试验频率为30-300Hz,试验电压22kV。

2．满足10kV变电站变压器、配电设备交流耐压试验

3. 满足10kV级的发电机和交流电动机的交流耐压试验

一、ZSBP-108KVA/22KV变频串联谐振成套试验装置系统主要性能及参数

1、电源电压：   380v/220V±10%、50Hz；

  2、额定容量：  88KVA；

  3、输出电压：     44KV，22KV，

  4、输出电流：     2A，  ，4A

  5、输出电压波形:  正弦波；

6、输出电压波形畸变率: ≤0.5% ；

7、允许连续工作时间：额定输出电流下持续运行；

  8、输出频率范围:     30～300Hz ；

    9、品质因数:         ≥30

10、系统噪声:       ≤60db

11、系统测量精度:    1.0级

12、频率分辨率:      0.01Hz

13、中试控股频率不稳定度:    ≤0.05%

14、变压器耐压试验仪环境温度：       -25℃～ +55℃

相对湿度:       ≤90%

海拔高度:       ≤2000m

15、具备手动试验/自动调谐/自动试验模式。

16、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。

17、具备试验电压、时间、试验频率范围等试验参数设置功能。

18  具备过电压、过电流、过热保护功能。

19、ZSBP-108KVA/22KV变频串联谐振成套试验装置具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。

20、变压器耐压试验仪具备各种数据打印功能。

二、设备制造遵循的标准和行业标准

GB7328-87              << 变压器和电抗器的声级测量>>

GB1094                <<电力变压器>>

GB/T16927.1-2-1997     <<高电压试验技术>>

ZBK41006-89            <<试验变压器>>

GB4208                 <<外壳防护等级>>

GB2900                 <<电工名词术语>>

GB5273                  <<变压器、高压电器和套管的端子>>

GB191                  <<包装储运标志>>

GB10327               <<电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》

GB10229-88             <<电抗器>>

IEC358(1990)           <<中试控股耦合电容器和电容分压器>>

IEC1000                <<电磁兼容性>>

GB4793-1984             电子测量仪器安全要求

三、系统配置及具体参数

1、变频控制电源10KW                1台

a) 变频控制电源采用高压耐压试验变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。

b) 额定输出容量:  10KW

c) 工作电源:      交流220V、50Hz 。

d) 输出电压:      0～250V可调。

e) 输出电压不稳定度≤0.05%

f) 最大输出电流:  40A

g) 输出波形:正弦波,      波形畸变率:≤0.5%

h) 频率调节范围:  30～300Hz

频率调节分辨率: 0.001 Hz

i) 连续运行时间: 大于1小时

j) 噪声水平:≤ 60dB

k) 变频电源采用高性能微机控制电压、频率调节

l) 变频电源配备引线和插头与其他设备进行连接。

m) 保   护 ：具有过压、过流、过热、放电保护功能。

n) 具备手动试验/自动试验两种模式。

具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。

具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。

O) 重  量： 16Kg

2、 励磁变压器8KVA            1台

a) ZSBP-108KVA/22KV变频串联谐振成套试验装置额定容量:    8KVA

b) 输入电压:    250V

c) 输出电压：   2 KV；

d) 工作频率范围： 30～300Hz

e) 连续运行时间: 大于1小时

f) 电压比测量误差: 小于1%

g) 结构：中试控股采用干式结构,绝缘耐热等级H级,满足干式变压器规范要求；

高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；

内置过电压保护,防止  。

h) 重   量：    55Kg ;

3、高压电抗器 DK-44/22         2台

a) 额定容量：   44KVA

b) 额定电压：   22KV

c) 额定电流：  2A

e) 品质因素：  Q≥30

f) 结    构：  干式；

    g)  重    量： 48Kg/台

h) 连续运行时间：≥ 1小时

4、 电容分压器   TRF-60/0.003                1台

a) 额定电压：    60KV

b) 工作频率：    30～300Hz

c) 分 压 比：    1000：1

d) 中试控股分压比误差：  ≤1%,

e) ZSBP-108KVA/22KV变频串联谐振成套试验装置测量精度：    交流有效值1.0级

f) 介质损耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。

智能电容电感测试仪电池维护及充电
仪器采用高性能锂离子充电电池做为内部电源，操作人员不能随意更换其他类型的电池，避免因电平不兼容而造成对仪器的损害。
仪器须及时充电，避免电池深度放电影响电池寿命，
正常使用的情况下尽可能每天充电（长期不用最好在一个月内充一次电），以免影响使用和电池寿命，每次充电时间应在6小时以上，因内部有充电保护功能，可以对仪器连续充电。

ZSRG-3000 智能电容电感测试仪注意事项
1．中试控股在测量过程中一定不要接触测试线的金属部分，以避免被电击伤。
2．测量接线一定要严格按说明书操作，否则后果自负。
3．测试之前一定要认真检查设置的参数是否正确。
4．最好使用有地线的电源插座。
5．III接电容试验时，短接的效果必须良好，否则会对测试结果有影响。
6．试验接线工作必须在被试线路接地的情况下进行，防止感应电压触电。所有短路、接地和引线都应有足够的截面，且必须连接牢靠。测试组织工作要严密，通信顺畅，以保证测试工作安全顺利进行。
7．当中试控股仪器需要充电时，要关掉工作电源（按下“O”为关），插上电源线，充电指示的黄灯开始闪烁，说明充电进入正常状态。

智能电容电感测试仪接线方法

1、并联电容器测量

进行测试前，应按使用要求正确连接电源线及信号电缆。

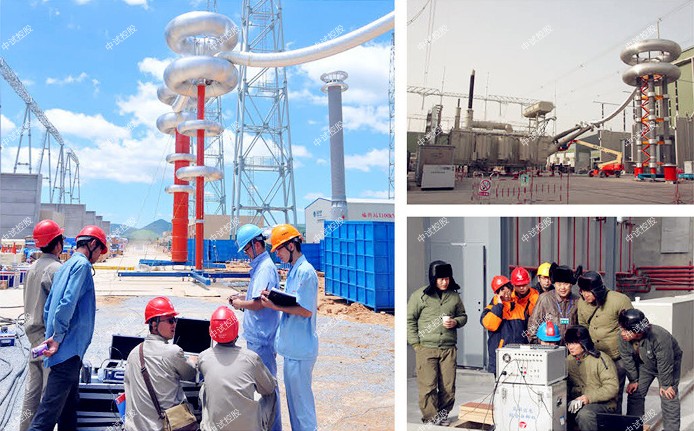

图4 仪器现场测量实例

（1）将测试电压电缆一端接到仪器【电压输出端子】上；

（2）将测试电流信号电缆插在仪器【电流取样插头】上；

（3）接好测试仪器220V电源线；

（4）将测试电压电缆分别夹在被试电容器组两极的连接母线上，钳形电流取样表卡在所需测量的单台电容器的套管处；

（5）闭合【电源开关】；

（6）开机后，屏幕显示第1屏 开机显示；如果显示白屏，请直接按复位键。

将光标移至【设置】处，进入第3屏设置参数，将【等效阻抗】设为【并联电容】模式。按【确认】键并存入设置值，回到主菜单。

将光标移至【测量】，按【确认】键进入测量，将【电压输出开关】置于【通】的位置即进行电容测量，液晶屏幕上显示的数据即是测量结果。

（7）将钳形电流表取下，卡于另一台需测量的电容器上，直至该相测量完毕。

（8）测试结束后，切断电源，并将面板上所有开关恢复到测试前的状态，拆除所有接线。

2、电抗器电感测量

（1）接线方法同测量电容时一样，只是被测试品为电感；

（2）开机按【确认】后屏幕显示主菜单画面，中试控股将光标移至【设置】处，进入第3屏设置参数，将【等效阻抗】设为【串联  电感】模式。按【确认】键并存入设置值，回到主菜单。

（3）将光标移至【测量】处，按确认进入测量状态。

（4）将【电压输出开关】置于【通】的位置即进行电感测量。

3、电感测量注意事项

（1）被测电感的Q值越高，测量准确度越高。

（2）因中试控股仪器测试电压较高，测量小电感量电感时（10mH以下），测试时间不宜过长，在测试结果稳定后尽快关断电压输出开关，以免大电流损坏仪器电源和被测试品电感。
