中试控股详细讲解兆欧表又称绝缘电阻测试仪，是一种专门用来测量绝缘电阻的仪表，兆欧表可以测量所有导电型、抗静电型及静电泄放型表面的阻抗或电阻值，并且兆欧表自身带有高压电源，能够测出绝缘体在高压条件下工作的电阻值。

绝缘电阻与电阻器不同，其电阻值非常大，当万用表和一般的电流表、电压表都无法检测出绝缘电阻的电阻值时，则需要使用兆欧表进行绝缘电阻值的检测。如果电源线与接地线之间的绝缘电阻较小，就容易发生漏电的情况，该情况容易对人身造成危害，因此这项测量可以用来检查设备的安全性能。

兆欧表的种类特点

据兆欧表不同的结构、特点及检测范围等有许多的分类方式，按照其结构形式可以分为模拟式兆欧表、数字式兆欧表和模拟／数字式兆欧表三种；按照其输出电压的不同又分为普通兆欧表和高压兆欧表两种。但不论兆欧表分为几种，其电路符号均使用字母G表示。

绝缘电阻测试设备常见分类与型号总汇图

中试控股详细讲解绝缘电阻测量设备，按操作方式数可分为手摇式、电动式；按显示方式可分为数显示、指针式；按功能特点可分带吸收比及极化指数、不带吸收比及极化指数；按档位量程可分为多款设备，按客户电压需求选型。测大容量的被试品需注意，选用短路电流大的绝缘电阻测试仪测出的数据才会稳定。

1.发电机式兆欧表

下图所示为发电机式兆欧表。根据其本身特点，通常又称为摇表。主要功能是检测设备器件的绝缘性能。发电机式兆欧表中装有一个手摇式发电机，测量时通过发电机产生高压以便使漏电电流有足够的电流驱动测量电路，如果表内的供电电压较低，则漏电电流几乎为零，很难进行阻抗的测量。

发电机式兆欧表是由直流发电机、磁电系比率表及测量电路组成的，下图所示为发电机式兆欧表的结构示意图。

从图中可知，线圈A与线圈B固定在同一轴上并且相互垂直。由于线圈B经过Ru跨接在发电机的两端，发电机的电流经线圈A、R2流过被测设备后到R1形成回路。

在使用兆欧表进行测量时，线圈A与被测设备串联，其电流与设备的绝缘电阻成反比，线圈在永久磁体组成的磁场中，受到磁场的作用，产生两个相反的转矩，推动磁电系比率表的指针偏转，知道两个线圈产生的力矩平衡，磁电系比率表的指针不在偏转，指针所指数值为被测物体的阻抗。

2.电子式兆欧表

中试控股详细讲解电子式兆欧表又称为电池式兆欧表或智能兆欧表，主要采用电池供电的方式为兆欧表提供工作电压。

随着电子技术的不断发展，传统的发电机式兆欧表逐渐被电子式兆欧表所取代。下图所示为常见电子式兆欧表。

下图为典型电子式兆欧表的电路结构图。该电子式兆欧表通过IC1、R1、R2和Cl组成无稳态振荡模式。振荡信号电压通过变压器T升压后，再经过二极管VD1整流和电容器滤波后，可以得到约为1000 V的直流高压，作为测量时所使用的电压电源。电源电压再经过限流电阻器R5与被测电阻串联，再与100μA的智力电流表头形成测量回路。

3.数字式兆欧表

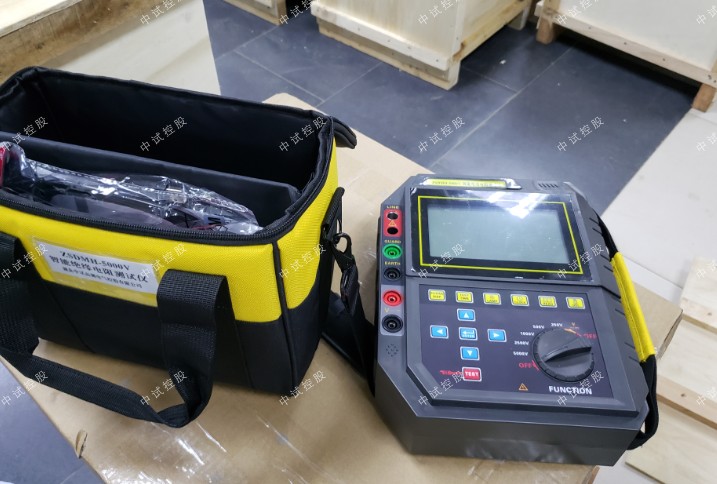

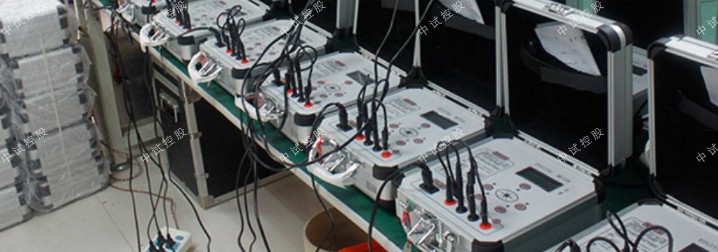

数字式兆欧表又称为智能化兆欧表。它是通过液晶显示屏将所测量的结果直接以数字形式直接显示出来的仪表。图示为常见的数字式兆欧表。

数字式兆欧表内部主要是由直流高压产生电路、取样电路、数据采集与A/D转换电路、微处理器、译码／驱动LCD显示电路4部分组成的。下图所示为数字式兆欧表的电路结构方框图。

电源电压经开关振荡电路和直流高压产生电路后，再通过取样电路取得与测量值相关  的电信号，并经过数据采集和A/D转换电路将取样电路中的电信号转换为动态的数字信号，  转换后的数字信号输出到微处理器中进行数据处理、运算和存储。微处理器定时分别获取  绝缘电阻值，并将所得的结果通过译码／驱动LCD显示电路进行译码和显示。

为了粗略地测量设备的绝缘阻抗，通常使用模拟兆欧表，是因为待测设备并不需要精确地读出其绝缘电阻值。只有需要检测出待测设备的准确绝缘电阻值时，才需要使用精密数字式兆欧表。

4.模拟／数字式兆欧表

模拟／数字式兆欧表顾名思义，就是集模拟式兆欧表和数字式兆欧表的工作特点为一体的兆欧表。其外形下图所示。

5.高压兆欧表

下图所示为高压兆欧表，主要是用来测量大容量变压器、互感器、发电机、高压电动机、电力电容器、电力电缆、避雷器等器件或设备的绝缘电阻值，其输出电压一般为500 V、1000 V、2500 V、5000V等，是电工技术人员必备的测量仪表。
