数字式绝缘电阻表又称数字式绝缘电阻测试仪，是一种智能微型仪器，可以完成电气设备绝缘电阻、电压等参数的测量，适用于电力设备以及供电线路的测量和检修。­­­

中试控股详细讲解对变压器进行绝缘电阻的测量，能有效地检查出变压器绝缘整体受潮、部件表面受潮或脏污、以及贯穿性的集中缺陷。如何正确地用绝缘电阻表测量变压器的绝缘电阻值，是很多初入高压行业的技术员疑惑的，下面结合现场实际经验，给大家讲解一下数字式绝缘电阻表怎么测变压器。

一、试验人员资质的要求和职责

负责人为高压试验高级工程师以上，参加人为熟练试验工，条件不符合要求的，不可进入试验区域。

负责人应承担实验方案制定、试验接线检查、试验结果的现场确认和原始记录审核。参加人的职责为准备试验仪器、进行试验接线、操作、测量等，如实记录数据，编写试验报告。作业组应自觉维护所用仪器设备，包括去现场前确认仪器设备的可用性，试验完成交还设备时符合其状态，如实记录反应存在或出现的问题。

二、测量顺序、部位及使用仪表

用绝缘电阻表测量变压器时，应依次测量各绕组对地和其他绕组间绝缘电阻值。被测绕组各引出端应短路，其余各非测绕组应短路接地。

注：表中序号4、5的项目，只对15000KVA及以上的变压器进行测定，括号内的部位必要时才做。

中试控股详细讲解测试时除了准备一台绝缘电阻表之外，还需准备一支误差控制在±1的温湿度计。兆欧表量程选用2500V，输出电流大于1mA，20KV及以上的变压器试验时，输出电流要大于5mA。

三、测试方法

1.用温湿度计测量试验现场的环境温度与湿度，并记录变压器顶层油温平均值作为绕组绝缘温度。

2.测量前将被测绕组短路接地，将所有绕组充分放电。

3.各非测绕组短路接地，被测绕组各引出端短路。

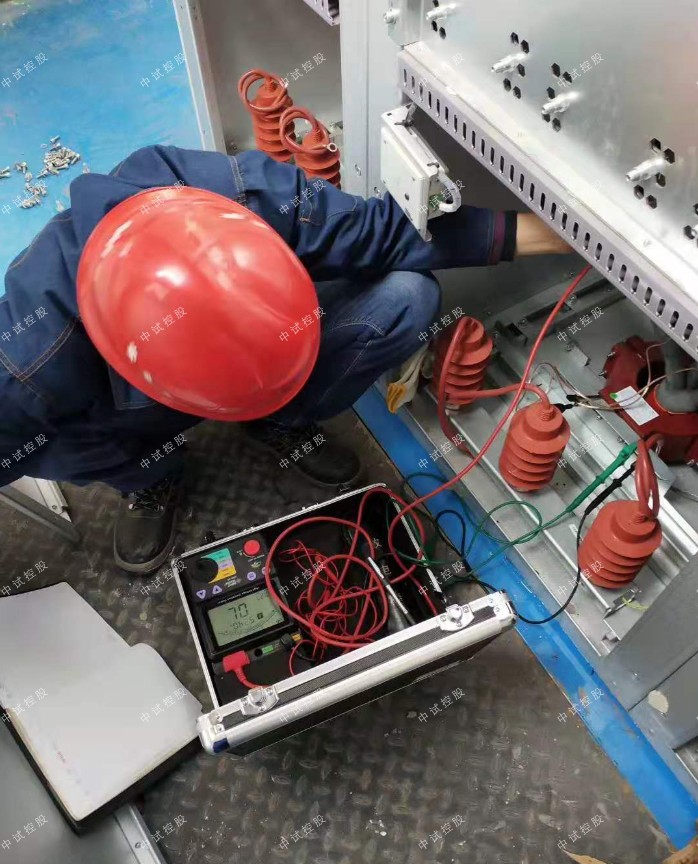

4.将被测设备，用仪器配备专用测试线连接，按下图牢固、可靠连接。

5.开启仪器“电源开关”，仪器显示当前环境温度，此时用“电压选择按键”选择所需的测试电压后对应指示灯点亮。按“启/停”按键后对应指示灯点亮，仪器启动高压。

6.仪器进入测试状态中，屏幕显示被测试品绝缘电阻值（对应读取显示值单位），测试完成后按“启/停”按键对应指示灯熄灭，仪器关闭高压。

7.仪器进入测试状态中，内部计时器启动，第一个 15S、60S、600S 蜂鸣器长鸣，其间每间隔 15S 短鸣；测试中仪器自动记忆 15S、60S、600S 时刻绝缘电阻值；在记忆 60S、600S绝缘电阻值后显示吸收比、极化指数(约 5 秒)并记忆。

8.数据记忆后，按“提取存储值按键”后对应指示灯点亮，LCD 显示对应记忆数据约 5秒。（仪器在不关闭电源或下一次测试启动前，仪器将记忆上一次的测试数据，反之上一次测量数据将被清除。）

9.连接 AC220V 充电电源接口后，“充电”指示灯闪动,充满后“充电”指示灯长亮。(若长时间不使用好的仪器，请保证 3～5 个月充电一次。)

10.关闭兆欧表，被测绕组回路对地放电。

测量完毕后，记录测量数据，并按照上述方法测量其他绕组的绝缘电阻值。

四、测试过程中的注意事项

在接线时要严格按照接线图进行正确接线，尤其是绝缘电阻表的L端和E端不能对调。试验过程中要准确记录变压器顶层油温，因为变压器的绝缘电阻值会随温度的变化而变化。

上述操作方法引用GB50150电气装置安装工程电气设备交接试验标准，作为电力变压器测量绝缘电阻值操作参考。在不同的试验环境中，要根据电压等级不同、被试品不同，选择量程合适的绝缘电阻表。
