在电测行业中，电阻试验是交接试验必不可少的测量项目，除了绝缘电阻是每一类电气设备都必须进行的试验外，还有个别电气设备特有的电阻测量项目，例如电力变压器的直流电阻测试和高压开关的回路电阻测试，以及用来衡量电气设备是否良好接地的重要参数——接地电阻。

中试控股详细讲解下面给大家全面的介绍一下绝缘电阻、接地电阻、直流电阻和回路电阻的测量方法及测量常用设备。

一、绝缘电阻的测量方法

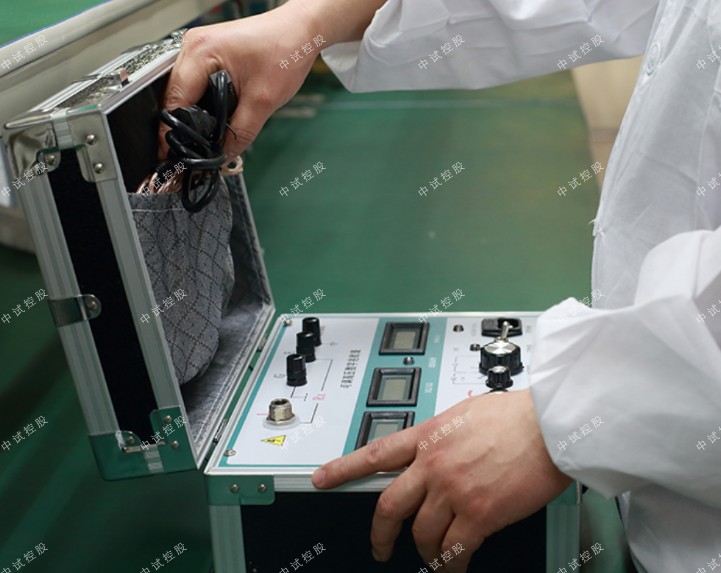

中试控股详细讲解绝缘电阻是判断电气设备和电气线路基本的绝缘指标，一般用兆欧表又称绝缘电阻测试仪来测量。对于低压电气装置的交接试验，常温下电动机、配电设备和配电线路的绝缘电阻不应低于0.5MΩ(对于运行中的设备和线路，绝缘电阻不应低于1MΩ/kV)。低压电器及其连接电缆和二次回路的绝缘电阻一般不应低于1MΩ；在比较潮湿的环境不应低于0.5MΩ；二次回路小母线的绝缘电阻不应低于10MΩ。类手持电动工具的绝缘电阻不应低于2MΩ。用绝缘电阻测试仪测量绝缘电阻的具体测量方法如下：

1.将被测设备，用仪器配备专用测试线连接，参考下图，要求牢固、可靠连接。

绝缘电阻接线图

2.开启仪器“电源开关”，仪器显示当前环境温度，此时用“电压选择按键”选择所需的测试电压后对应指示灯点亮。按“启/停”按键后对应指示灯点亮，仪器启动高压。

3.仪器进入测试状态中，屏幕显示被测试品绝缘电阻值（对应读取显示值单位），测试完成后按“启/停” 按键对应指示灯熄灭，仪器关闭高压。

4.仪器进入测试状态中，内部计时器启动，第一个15S、60S、600S 蜂鸣器长鸣，其间每间隔15S 短鸣； 测试中仪器自动记忆15S、60S、600S 时刻绝缘电阻值；在记 忆60S、600S 绝缘电阻值后显示吸收比、极化指数(约5 秒)并记忆。

5.数据记忆后，按“提取存储值按键”后对应指示灯点亮，LCD 显示对应记忆数据约5 秒。（仪器在不关闭电源或下一次测试启动前，仪器将记忆上一次的测试数据，反之上一次测量数据将被清除。）

6.连接AC220V 充电电源接口后，“充电”指示灯闪动,充满后“充电”指示灯长亮(若长时间不使用仪器，请保证3～5 个月充电一次)。

在测量是需要注意仪器开始测试时请勿触动测试夹具，以免高压伤人。测试完成后，仪器内部等效内阻与被测容性试品构成放电回路，等待充分放电后方可拆卸测试夹具（放电时间根据被测容性试品的大小相关），拆卸时不要触任何金属部位。

二、接地电阻的测量方法

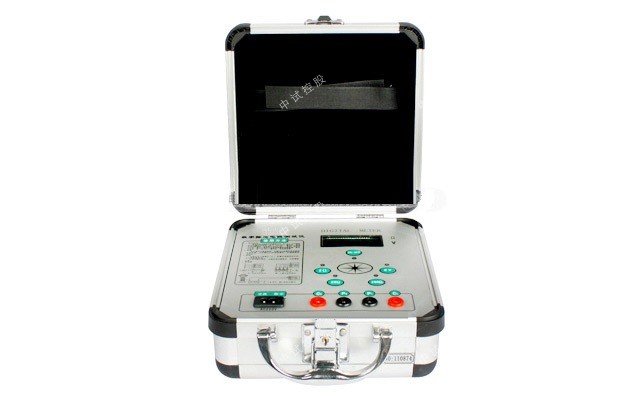

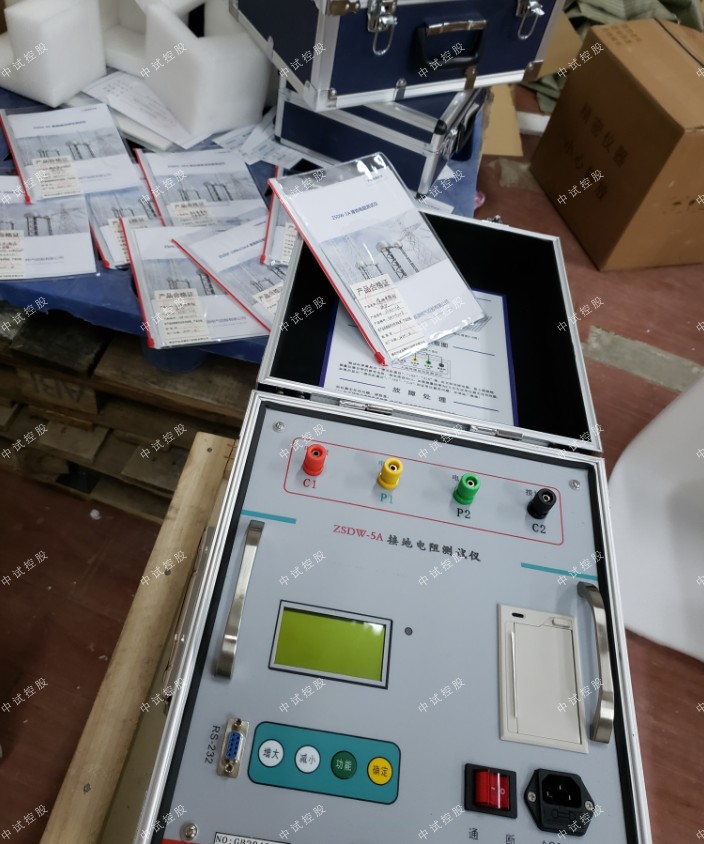

接地电阻就是用来衡量接地状态是否良好的一个重要参数，测量单个电气设备的接地电阻一般用接地电阻测试仪，测量整个地网的接地情况则选用大型地网接地电阻测试仪。为了保证设备的良好接地、获得接地电阻的正确测量结果，对于保障人身、设备安全、电力系统安全运行有着重要意义。以BY2571数字式接地电阻测试仪为例，详细讲解接地电阻的测量方法。

1.接地电阻的测量方法

► 沿被测接地极E（C2、P2）和电位探针P1及电流探针C1，依直线彼此相距20米，使电位探针处于E、C中间位置，按要求将探针插入大地。

► 用专用导线将地阻仪端子E（C2、P2）、P1、C1与探针所在位置对应联接。

► 开启地阻仪电源开关“ON”，选择合适挡位轻按一下键该档指标灯亮，表头LCD显示的数值即为被测得的地电阻。

2. 土壤电阻率测量

测量时在被测的土壤中沿直线插入四根探针，并使各探针间距相等，各间距的距离为L，要求探针入地深度为L/20cm，用导线分别从C1、P1、P2、C2各端子与四根探针相连接。若地阻仪测出电阻值为R，则土壤电阻率按下式计算：

 Ф=2πRL Ф—土壤电阻率（Ω·cm）、L—探针与探针之间的距离(cm)、R—地阻仪的读数（Ω）用此法测得的土壤电阻率可近似认为是被埋入探针之间区域内的平均土壤电阻率。

3、导体电阻测量（图一）

4、地电压测量 测量接线如图二，拨掉C1插头，E、P1间的插头保留，启动地电压（EV）档，指示灯亮，读取表头数值即为E、P1间的交流地电压值。

5、测量完毕按一下电源“OFF”键，仪表关机。

图一	图二	图三

测量保护接地电阻时，一定要断开电气设备与电源连接点，在测量大型接地网接地电阻时，不能按一般接线方法测量，可参照电流表、电压表测量法中的规定选定埋插点。测量接地电阻时，好反复在不同的方向测量3~4次，取其平均值，确保测量值真实有效。.

三、变压器直流电阻的测量方法

变压器绕组直流电阻的测量是项既简单又重要的试验项目。其目的是检查绕组焊接头的质量、电压分接头的各个位置引线与套管的接触足否良好。并联支路的连接是否正确、有无层间短路或内部断线的现象等。同时，它也是变压器短路特性试验的重要数据。测量直流电阻的仪器常用的是变压器直流电阻测试仪。

1、中试控股详细讲解按照产品说明书正确将测试设备与被试品连接。

直流电阻测试接线图

2、在开机状态下将光标移动到查询数据菜单，然后按选择键进入数据查询。

3、当选好电流后，按下确认键开始充电。液晶显示“正在充电”过几秒钟之后，显示“正在测试”这时说明充电完毕，进入测试状态，几秒后，就会显示所测阻值，如下图。当选择自动测试时，仪器会根据试品情况自动选择合适的电流进行测试。

4、测试完毕后，按“复位”键，仪器电源断开，同时放电，音响报警，液晶恢复初始状态，放电音响结束后，请一定稍等10 秒钟左右，重新接线进行下次测量，或拆下测试线与电源线结束测量。

试验结束后，必须要等到放电结束，报警声停止后，再进行拆线，否则危险！在测量无载调压变压器时，倒分接前一定要重复放电，报警声停止后，方可切换分接点。
