直流电阻测试仪怎么正确使用

直流电阻测试仪是电力工作者经常需要用到的测量仪器，主要用来进行电力变压器的直流电阻值的测量，具有测试速度快、精度高、方便可靠等特点，中试控股深受广大电力工作者的欢迎，产品虽好，能够正确清楚的知道ZSBZC-10A直流电阻测试仪怎么正确使用也是很关键的一点。

直流电阻测试仪怎么正确使用当确认待测电阻和仪器可靠的连接好后，按屏幕显示的“▼” “▲”对应按键切换测试电流。

测量同一变压器同一电压等级的各相绕组时，应选择相同的电流进行测量，避免造成系统误差。变压器容量越大，绕组的电阻越小，中试控股选择的测试电流越大。注意所选测试电流的测量范围要大于实际电阻值。按“测量”键后即开始测试。这时屏幕出现“正在充电……”，并且有一个充电进度条以显示充电进程， 注意：如果充电进度条长时间静止不动，则是被测负载过大（超量程），请换小电流档位。充电结束后屏幕提示“正在测量请稍候”，屏幕中间的显示区显示测量的电阻值。ZSBZC-10A直流电阻测试仪待读数稳定后读取数值，然后可以根据需要按“存储”键存储测量数据或按“打印”键打印数据。

如果出现所测电阻超出当前量程所能测量的范围，则屏幕提示“超量程”此时应按“退出”键退出测量，然后重新选择测试电流再试。

中试控股测量结束后（需要存储数或打印数据请参看“数据存储打印”章节），可按“退出”键。本机即关闭输出，并返回初始状态。等待下一次测量。如果是感性负载则会进入放电状态，此时屏幕上显示放电信息。放电完毕后返回测量菜单，等待下一次测量。放电时间视被试品电感量的大小而定。

直流电阻测试仪的正确使用步骤
操 作 内 容

一、 准备

三线电源插座的保护端应接妥地线，不能悬空，中试控股否则机箱失去屏蔽作用，发生跳动现象。接通电源，按下“POWER”键。

二、 清零

将两测量夹子短接，然后清零。

三、 功能选择

根据需要，进行速度调节，参数、显示形式、连续或单次测试的设置等。

四、 电阻测量

根据待测电阻大小及需显示的位数选择合适量程和显示位数。在被测电阻上连好测试夹子，夹子要紧靠被测部位夹持，读出电阻值。

五、 连续测量时，不必重新调零。

不进行测量时，将电源及时断开。

A：直流电源测试：

闭合总电源开关，相应有指示灯亮，按下“启停”键，即可进行测试。测试完毕，按下“复位键”，中试控股仪器显示“正在放电”，等仪器返回到开机的界面，关闭总电源开关，相应的指示灯熄灭，再转换测试夹，进行再次测试。

B、ZSBZC-10A直流电阻测试仪交流电源测试：

接上交流AC220V电源，“充电”指示灯亮，闭合总电源开关，相应的指示灯亮，按下“启停”键，即可进行测试。测试完毕，按下“复位键”，仪器显示“正在放电”，等仪器返回到开机的界面，关闭总电源开关，相应的指示灯熄灭，再转换测试夹，进行再次测试。

特被注意：测试完毕后，必须按“复位键”等仪器返回开机界面后，才能关机进行下次测试。

中试控股直流电阻测试仪怎么使用才是正确的? 这里简要介绍直流电阻测试仪的操作流程和方法。

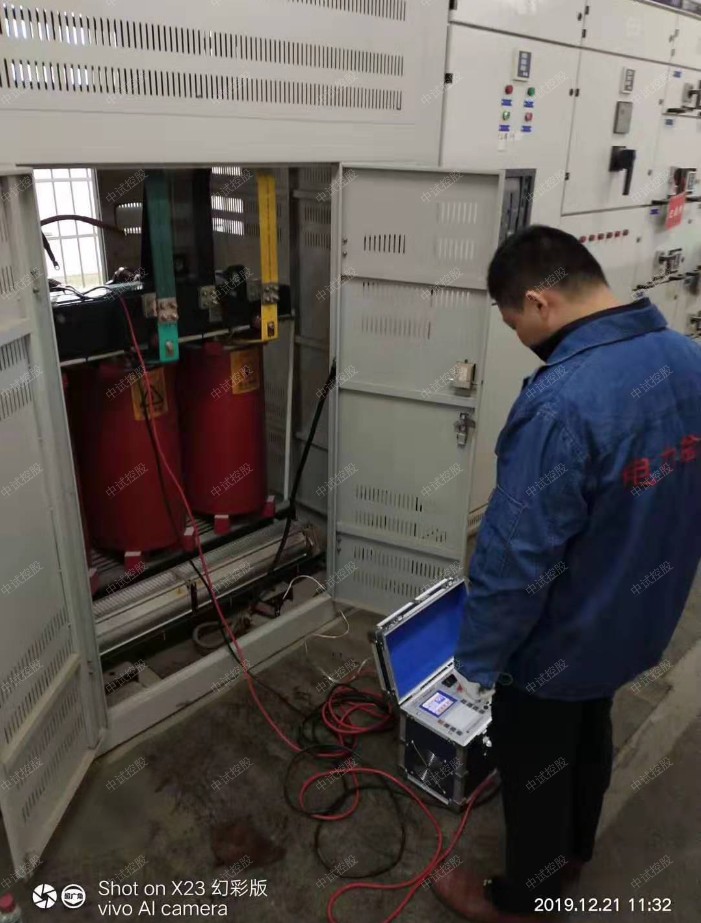

　　1 .在设备上配备测试线路连接被测量设备，按照标准进行连接，同时确保各测试夹具的夹紧牢固、可靠。

　　2 .接通机器的电源开关后，机器显示“欢迎使用”，稍后进入“量程选择”画面。 此时，用“上、下”键移动光标，选择所需设定的测试范围，按“确认”键开始测量设备。

　　3.仪器进入测量状态后，LCD画面上显示充电模拟条，充电完成后的LCD画面上显示数值，即被测量仪器的直流电阻值。 此时按下“确认”键，数值将被保存并锁定。 画面长时间显示“超出量程”时，请按“返回”键返回上位菜单，选择上位测试范围重新测试，或检查测试回路是否开路。

　　4 .机器进入数据锁定画面，按下“打印”键后数据被打印，数据打印完成后机器自动放电，放电后返回上位菜单。

　　5 .测试结束后，切断电源。

　　直流电阻测试仪常见问题

　　测试时检查无电流输出，测试回路有开路故障或被测设备开路，直流电阻测试仪禁止在测试中测试开路状态。

1.电阻测量：

ZSBZC-10A直流电阻测试仪仪器开机或按复位键后，进入

初始状态(1)。使光标指针指向“电阻测量”，按“确定”键进入状态(2)，显示电流选择列表。中试控股不同电流档的测量范围见下表,可参考选择,自动档可达到技术指标中对应型号所列的整个测量范围,自动选择电流的原则是尽量使用较大的电流。使光标指向所需要的输出电流，按“确定”键进入状态(3)，显示变化的充电电流和测量时间，#SUPERMAN是设备编号,用户可任意输入修改,MN表示该被测设备测量次数,充电完成后自动显示电阻值，此时每按一次“确定”键则储存一次测量结果,测量次数MN加1。按“取消”或“复位”键退出电阻测量，进入状态(4)，显示正在放电。放电结束后，自动回到初始状态(1)，完成一次电阻测量。兆欧表,绝缘电阻测试仪是为了了解,评估电气设备的绝缘性能而使用的一种试验类型.兆欧表,绝缘电阻测试仪适用于测量各种电机,电缆,变压器,和其它电气设备

2.参数设置

参数设置即输入设备编号

输入设备编号有助于数据区分及内存数据的查找，在初始状态(1)，使光标指针指向“参数设置”，按“确定”键进入状态(5)，提示输入新设备编号，此时按“▲”或“▼”键可使当前输入位从‘0’到‘9’，再从‘A’到‘Z’循环显示，按“?”键输入下一位，按“取消”键取消当前输入位，直至退出输入状态，输入字符不能超过6个,中试控股输入完毕按“确定”键回到状态(5),显示新输入设备编号。输入新设备编号后,被测设备测量序号自动置1。

3.内存操作：

在初始状态(1)，将光标移至“查看内存”按“确定”键进入状态(6)，显示当前存储器记录总数及操作提示，此时按“▲”或“▼”键可进入状态(8)，按时间顺序查看存储器记录内容，ABC123表示该记录设备编号，MN表示该设备第MN个电阻值，同时按“▲”和“▼”键将清除存储器全部数据，按“取消”或“复位”键退出内存操作返回状态(1)。存储器多可存储250次测量结果，超过250次以后老的记录将被覆盖。存储器内容在断电条件下可长期保持不丢失。

4.ZSBZC-10A直流电阻测试仪内置电池及充电

当内置电池电压不足时仪器不能正常显示和工作，需要充电，只需将仪器交流电源接到220V交流电源即可，不用打开仪器工作电源，仪器有充电指示，充电时指示灯显示红色，当电池充满时内部充电电路自动关闭，指示灯显示绿色。对于3A型仪器，电池充满后可在大电流下连续工作约2小时。
