直流电阻测试仪原理
直流电阻测试仪是变压器在交接,大修和改变其分接开关后必不可少的试验项目。ZSBZC-10A直流电阻测试仪原理当然其也可以测试互感器等线圈的电阻。
直流电阻测试仪原理(如下图)是中试控股采用的典型的四线测量法,这区别于万用表的双线法。四线法的优点就是可以消除线阻干扰,提高测量精度。而且现代工艺和技术下的直流电阻测试仪,中试控股采用的是先进的程控恒流源,其可以给外部负载施加一个恒定的高精度电流。提高了仪器获得的数据精·确度,提高最后实际电阻的精度。而这些都是非直流电阻测试仪所不具备的,而不采用恒流源的电阻测量仪器,会因为负载的增加,其最后仪器所获得的电流等数据会有一定的误差,这些误差会影响到最终的测试结果。
直流电阻测试仪原理
而且ZSBZC-10A直流电阻测试仪采用的相对大电流(一般从几安培到几十安培),中试控股直流电阻测试仪原理使得其对大型变压器等负载进行充电时能保持一个相对稳定的数据,提高了抗感和抗干扰能力,这些都是影响到测量精度的因素。
由于直流电阻测试仪的这些优点,使得直流电阻测试仪提高了测量变压器等试品的测量速度,也逐步已经替代了原始的单双臂电桥。直流电阻测试仪原理当然也由于直流电阻测试仪采用的都是精密的电子元器件,造成其在测量感性试品时,必须要先进行充分的放电之后才能进行拆线,否则可能造成反馈回的大电流冲击而烧坏仪器。其在使用的恶劣因素上可能不如单双臂电桥等传统仪器,但是不可否认现在科技的进步正在改变我们的生产和生活方式。
工作原理
直流电阻测试仪内有一个能产生直流电流的恒流源。在测量电阻时,恒流从I+、I-端向被试品馈入恒流,该电流在被测体上产生相应的电压值,这一电压值在 V+、V-端取回本机,经放大后,直接用四位半LCD数字显示被试品的电阻值。
使用方法
1.电源
直流电阻测试仪为测试提供的电源的两种:AC220V/DC12V。在强电磁场干扰的情况下,建议*好使用直流电源测试,此状态下测试的数值稳定,抗工频干扰能力强。
(1)直流电源测试:
闭合总电源开关(DC12V),相应有指示灯亮,闭合总电源开关,相应的指示灯亮,按下“启停”键,即可进行测试。测试完毕,关闭总电源开关(DC12V),相应的指示灯熄灭,放电后,再转换测试夹,进行再次测试。
(2)交流电源测试:
接上交流AC220V电源,相应的指示灯亮,闭合总电源开关,相应的指示灯亮,按下“启停”键,即可进行测试。测试完毕,关闭总电源开关(AC220V),相应的指示灯灭,放电后,再转换测试夹,进行再次测试。
(3)充电:
接上交流AC220V电源,此充电指示灯亮,表示正在对机内的可充电池进行充电工作。仪器在使用交流电源测试,同时也在对机内电池进行充电。(仪器设计了充电保护电路,不会有过充现象产生)
2.测试线的联接方法:
将仪器的I+、V+、V-、I-端子与被试品按图1的方法联接好。这种联接法,可消除A、B、C、D处的接触电阻,以及联线电阻对测量的影响。测量的值即为B、C、之间的电阻Rx 在使用中,如果仪器随带的测试线长度不够,可使用直径相当的导线将测试线加长。

3.测量:
本ZSBZC-10A直流电阻测试仪仪器在回路未接好的情况下开机表头显示“E0000”。按图1方法接好测量线后,根据被测值的大小选定欲测的电阻档,按下该档开关,此时该档指示灯亮, 四位半LCD显示的稳定值即为被测的电阻值。读值时请注意所选量程上的单位。在测量大电感试品如电力变压器时,在测试回路以外的其它不需测量的线圈*好将 其短路,以免电磁干扰。
4.放电:
测试完毕后可直接关断总电源。如果在感性试品,关断电源后不应马上拆线操作,应让仪器有续放电过程。一般放电至少20秒,否则电感的反电动势危害人身安全。

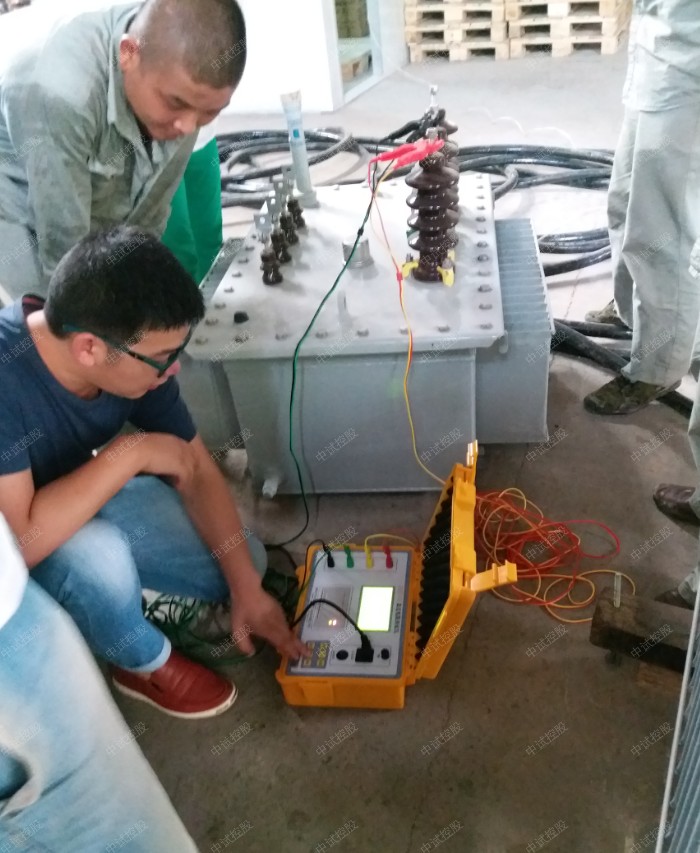

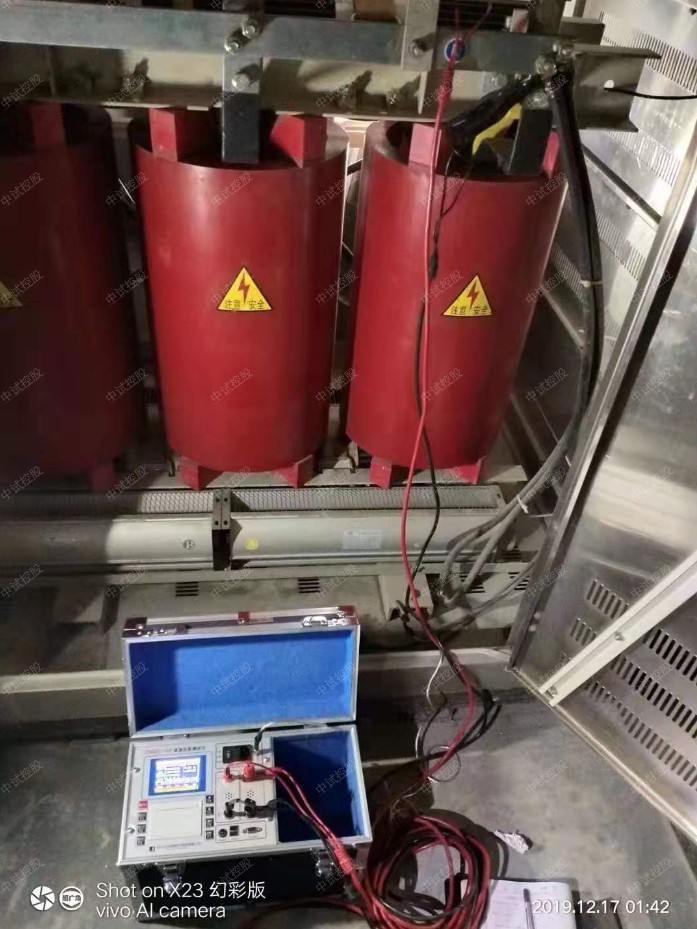

变压器直流电阻测试仪工作原理
变压器绕组的直流电阻测试是变压器在交接、大修和改变分接开关后,的试验项目。在通常情况下,中试控股用传统的方法(电桥法和压降法)测量变压器绕组以及大功率电感设备的直流电阻是一项费时费工的工作。为了改变这种状况,缩短测量时间以及减轻测试人员的工作负担,本公司开发了直流电阻快速测试仪(以下简称直阻仪)。它采用全新电源技术,具有性能稳定,测量迅速、体积小巧、使用方便、测量精度高,数据重复性好等特点。是测量变压器绕组以及大功率电感设备直流电阻的理想设备。

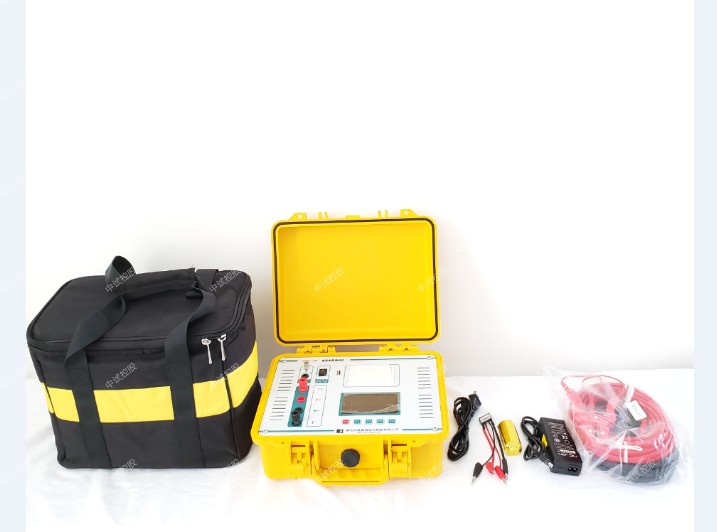

ZSBZC-10A直流电阻测试仪特性
1.体积小巧、重量轻。
2、全中文菜单操作,操作简单方便。
3、测量速度快,数据稳定。
4、具有自动放电和放电指示功能,减少误操作,保证设备及人员安全。
参数
|
项目 |
技术指标及参数 |
备注 |
|
测试电流 |
1mA、10mA、1A、5A、10A |
|
|
测量范围 |
1mA:10Ω~20KΩ |
|
|
测量准确度 |
±0.2%(满量程)±2个字 |
|
|
数据存储 |
255个 |
|
|
显示 |
液晶显示器 |
电阻显示为4 1/2位 |
|
z大分辨率 |
0.1μΩ |
|
|
电源 |
AC 220V±22V,50Hz±2Hz |
保险管5A |
|
z大功耗 |
400W |
测试电流为10A时 |
|
工作环境 |
环境温度:0°~40° 相对湿度:≤80% |
|
|
体积 |
380×210×280(mm) |
|
|
重量 |
8Kg |
带配件 |
点对点电阻测试仪用于测量各种织物、地毯、薄膜以及其他绝缘材料的点对点电阻,以反映试验材料的带静电性能。
1、仪器的高压输出端与测量输入端分别与两个电极相连接(屏蔽端空置不用),将导电橡胶按标准要求相隔一定距离置于被测试样表面,电极放在导电橡胶上。
2、倍率(量程)开关置于最低档位。本仪器最低倍率为×Ω,电阻测量必须从最低量程开始,这是因为被测物体可能有很大的分布电容,由此导致的充电电流可能会在开始测量的瞬间对仪器高灵敏的输入端造成危害。
3、高压(校零)选择开关拨至上方的“放电校零”档位。
4、打开仪器电源开关。
5、根据具体情况,打开滤波1或者滤波2开关。
6、校零——确认高压(校零)选择开关已拨至上方的“放电校零”档位,调节校零旋钮(8)使仪器示值为.。
7、打开定时开关。
8、测试电压所需要的充电时间非常短。快速将高压(校零)选择开关拨至,测试电压施加在被测对象上,电阻测量开始,并开始计时。15秒后,显示屏左侧中下方显示“H”字符,同时示值自动被锁定。
9、记录此值。将开关拨至“放电校零”档位,此时测量电压被断开,并接通了放电回路,经过15秒左右,被测器件充分放电后,操作人员方可接触高压端与测量端。
10、间隔3~5分钟,待被测试试样上残余的电荷充分释放后电极,重复以上步骤,进行下一组数据的测量。
11、全部测试完成后,关闭电源开关,关闭定时开关,关闭滤波1、滤波2开关;将高压(校零)选择开关拨至上方的“放电校零”档位;倍率(量程)开关置于最低档位;整理并妥善放置测试样夹、电源线、电极和导电橡胶。
