直流电阻测试仪的主要作用

直流电阻测试仪的主要作用，ZSBZC-10A直流电阻测试仪通过检测直流电阻的阻值大小，确定在闭合的环形回路中，引线的焊接或连接质量，变压器绕组有无匝间短路或开路，以及分接开关的接触是否良好等情况，且变压器绕组的直流电阻的测试是变压器在交接试验、预防性试验中，必不可少的试验项目。

直流电阻测试仪的主要作用，就是用来测电力变压器的直流电阻值，变压器的直流电阻值在变压器大修、出厂交付、投入使用之前，都具有较大的参考价值，因此直流电阻测试仪是一款比较实用性比较强的设备，是测量变压器绕组以及大功率电感设备直流电阻的专业设备。

变压器绕组的直流电阻测试是变压器在交接、大修和改变分接开关后，必不可少的试验项目。《规程》规定在变压器交接、大修、小修、变更分接头位置、故障检查及预试等，须要测量变压器绕组的直流电阻，直流电阻测试仪作用是：

　　1.检查绕组内部导线和引线的焊接质量；

　　2.检查分接开关各个位置接触是否良好；

　　3.检查绕组或引出线有无折断处；

　　4.检查并联支路的正确性，是否存在由几条并联导线绕成的绕组发生一处或几处断线的情况；

　　5.检查层、匝间有无短路的现象。

一、直流电阻测试仪的作用
直流电阻测试仪通过检测直流电阻的阻值大小，确定在闭合的环形回路中，引线的焊接或连接质量，变压器绕组有无匝间短路或开路，以及分接开关的接触是否良好等情况，且变压器绕组的直流电阻的测试是变压器在交接试验、预防性试验中，必不可少的试验项目。

二、直流电阻测试仪的使用方法

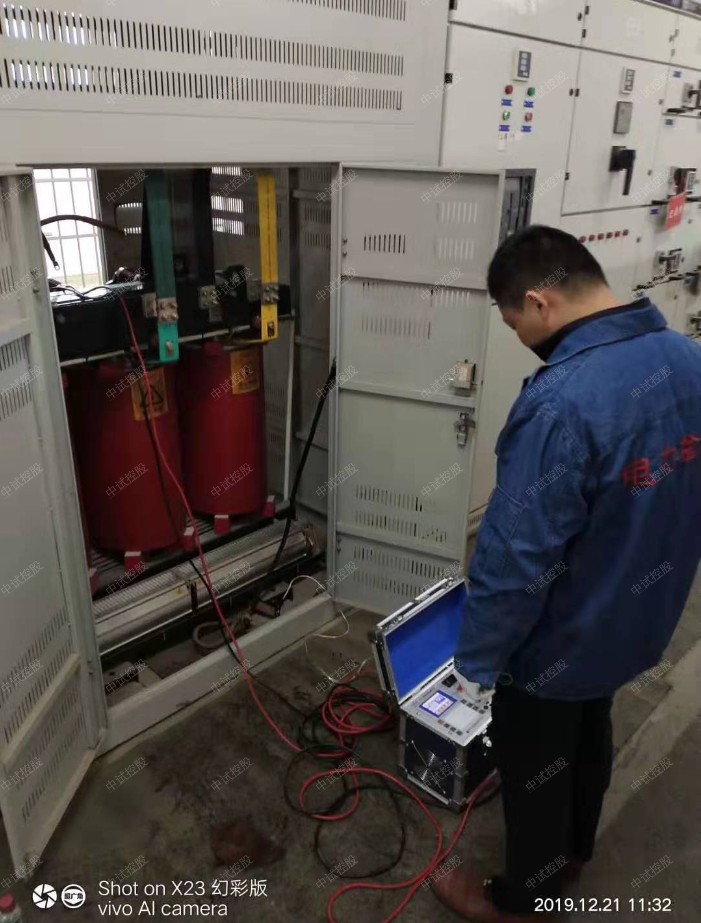

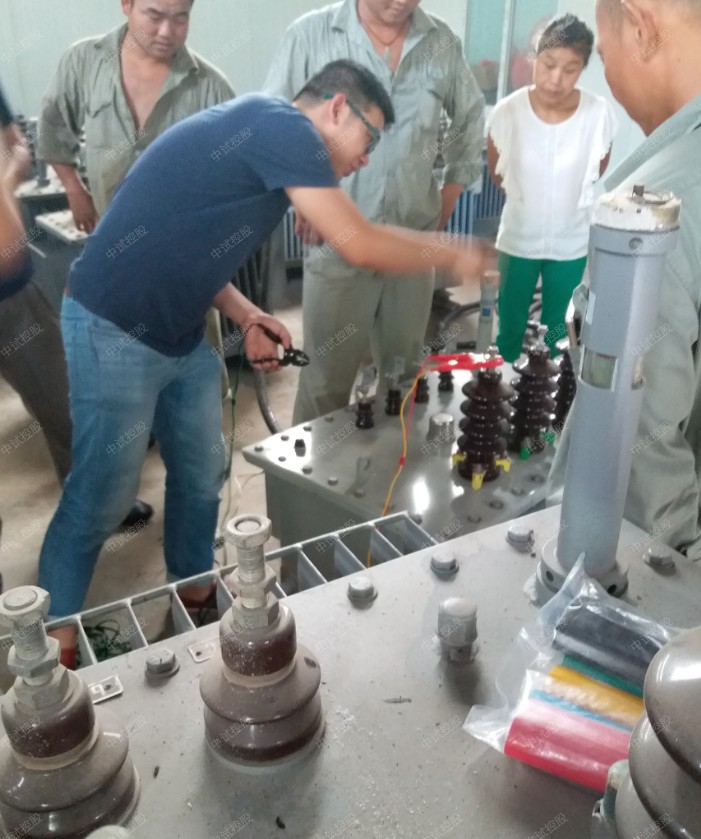

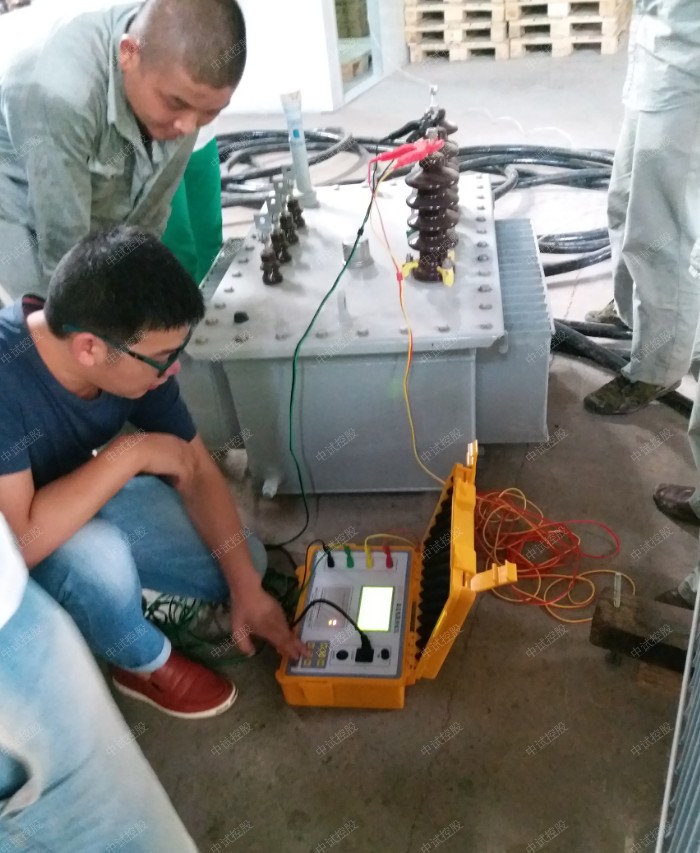

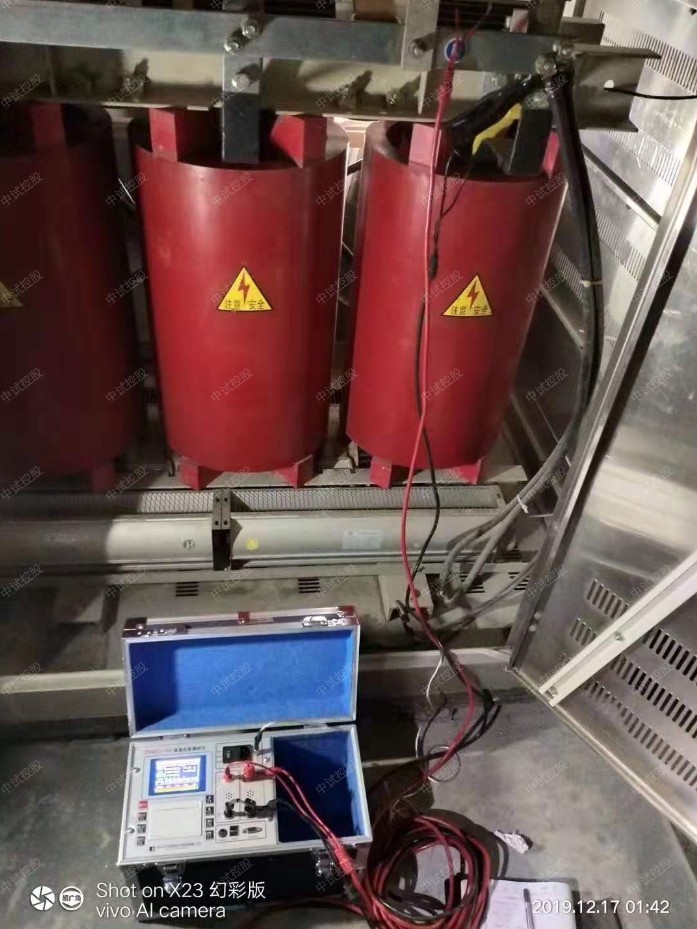

1. 将被试品，用仪器专用测试附件线连接，按下图连接，确保各测试夹与被试品可靠连接。

2.ZSBZC-10A直流电阻测试仪打开直流电阻测试仪的电源开关，中试控股直流电阻快速测试仪显示“欢迎使用”，并进入“量程选择”界面，此时通过“向上、向下”键移动光标，选择所需设定的测试量程或测试电流，按下“确认”键，直流电阻测试仪自动开始测量。

3.在中试控股直流电阻测试仪的测试过程中，LCD屏幕显示充电进度条，等待充电完成后，屏幕上显示的数值,即为被测设备直流电阻值，此时按下“确认”键数值将被保存并锁定。若屏幕长时间显示“正在充电”,则表示在上一步操作时， 量程选择的不正确，需要按“返回” 键返回上一级菜单,选择高一档测试量程重新进行测试，如果还不能解决，则请检查测试回路是否开路。

4. 在直流电阻快速测试仪的数据显示界面，按“打印”键数据将被打印，数据打印完毕后仪器将自动放电，放电过程中，LCD屏幕上显示放电“放电完成”后返回上一级菜单。

5.如若被试品是变压器，请更换测试夹至其他相别，重复上述操作，完成其他相别的测试

6.测试全部完成后，关闭测试仪电源，断开电源线，对被试品进行放电，然后拆除测试线夹即可。

三、中试控股直流电阻测试仪在使用过程中的常见问题
1. 测试时无电流输出，检查试验回路有开路故障或者待检设备开路，直流电阻快速测试仪在试验过程中是禁止开路状态测试。

2. 测试结果偏大较多，需要检查测试夹与被试品连接的地方是否良好，不好夹在被试品生锈，氧化，镀锌等地方。

四、直流电阻测试的常见注意事项
1. 测试结束，必须等待直流电阻测试仪充分放电后，LCD屏幕显示“放电完成”后，方可拆卸测试夹具，且拆卸时不要触任何金属部位，如果不对其充分放电，变压器器会有剩余残压，残压可至人触电或者设备损坏。

2.测试过程中，直流电阻测试仪屏幕上进度条一直显示“正在充电”，没有任何变化时，证明量程选择的不对，或者是外部测试回路有开路，需要返回后，重新选择电阻值大一些的档位，检查直流电阻测试仪的外部回路是否开路的话，可以用万用表的通断档位对测试线进行判断。

这种问题都是在直流电阻测试仪的过程中比较常见的，所以，中试控股提示您，在做电力预防性试验时一定要正确的使用直流电阻快速测试仪。

安全措施

1、使用本仪器前一定要认真阅读本手册；

2、本仪器户内外均可使用，但应避开雨淋、腐蚀气体等场所使用。仪表应避免剧烈振动；

3、对仪器的维修、护理和调整应由专业人员进；

4、测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线；

5、测量无载调压变压器，一定要等放电指示报警音停止后，切换档位；

6、测试过程中，禁止移动测试夹和关断供电线路。

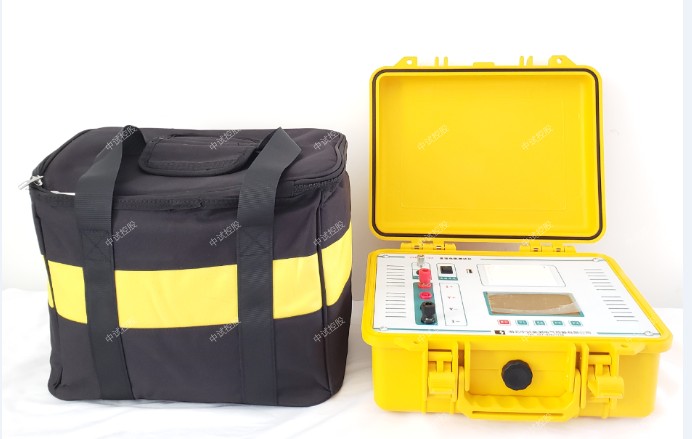

性能特点

1、仪器输出电流大，且重量轻；

2、仪器提供6档输出电流选择，zui大可以输出10A电流；

3、ZSBZC-10A直流电阻测试仪仪器测量范围宽，0.001Ω-100KΩ；并且可以按照设置的温度进行电阻温度折算；

4、具有完善的保护电路，性能更可靠；

5、锂离子电池供电，便于现场操作；

6、具有音响放电报警，减少误操作；

7、交直流两种测量方式，满足不同现场的测量需求；

8、4.3寸彩色液晶显示，分辨率为480×272的TFT真彩显示屏，中文操作菜单，实时打印输出结果；

9、具有RS485接口，可以将测试数据传输到后台；

10、本机存储容量大，zui多可以存储200条测试记录；

11、具有USB接口，可以将测试数据转存到U盘；

12、参数设置更加完善，可以设置变压器的测试绕组、分接位置、测试相别、试品温度、折算温度值等。

技术指标

1、输出电流：10A、5A、1A、200mA、40mA、5mA、自动；

2、量程：0.001Ω-1.6Ω （10A档）

0.03Ω-3.2Ω （5A档）

0.0Ω-16Ω (1A档)

0.1Ω-80Ω （200mA档）

0.3Ω-400Ω (40mA档)

100Ω-100kΩ (5mA档) ；

3、准确度：0.2%±2μΩ；

4、分辨率： 0.1μΩ；

5、工作温度：-20～40℃；

6、环境湿度：≤80%RH，无结露；

7、工作电源：DC锂离子充电电池； AC220V市电；

8、外形尺寸：323*275*135mm；

9、重 量：5.28kg。

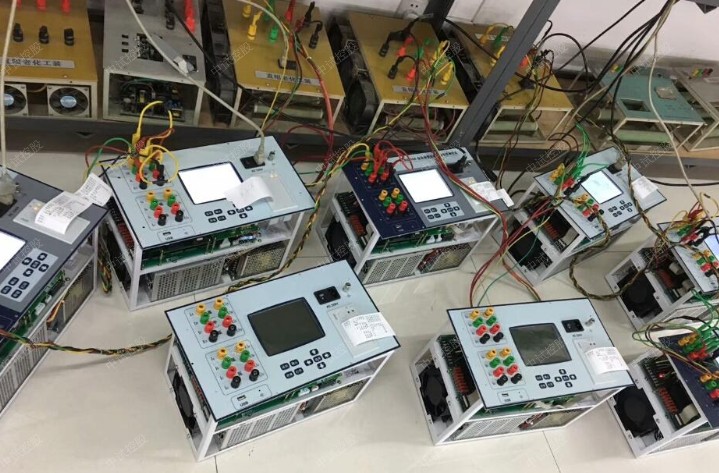

ZSBZC-10A直流电阻测试仪以高速微控制器为核心，采取高频调制年夜功率电源、高速A中试控股/D转换器及程控电流源技巧，实现了可达100A的年夜电流输出，达到了三相直流电阻测试仪是变压器直流电阻测量的最新一代产品，是为测量年夜容量变压器三相绕组直流电阻而优化设计的测试仪器。可对变压器的三相绕组直流电阻进行同时测试。前所未有的测量后果及高度主动化测量功能，具有精度高，测量范围宽，数据稳定，反复性好，抗干扰才能强，保护功能完美，充放电速度快等特点。该仪器体积小、重量轻、便于携带，是变压器直流电阻测试的zui新一代产品。

直流电阻测试仪重要感化及特点

1.采取高速16位A/D转换器，测量数据稳定，反复性好。

2.主动程控电流源技巧，既可手动选择典范值输出电流也可由内部微控制器主动控制输出电流，电流源内部共设2000个电流档位，在主动状况下，由内部微控制器根据被测电阻主动控制，从而达到比较宽的测量范围和zui佳的测量状况。3.及时动态显示，响应速度快，可在测量状况直接转换分接开关，仪器会主动提示，新的电阻值很快就会显示出来，无须从新启动。

4.高度智能化设计，感化设置奇妙先辈，可主动断定测试线虚接、断线等故障。

5.保护感化完美，能靠得住保护反电势对仪器的冲击，具有主动放电指导感化。

6.可显示测量电流和测量时光。

7.智能化功率治理技巧，可有效减轻仪器内部发直流电阻测试仪厂家是测量电力变压器、年夜型电机、互感器等各类感性负载的直流电阻及低压开关接触电阻、电线电缆或焊缝接口电阻的幻想仪器热。

8.可储存250次测量数据，掉落电不丧掉。

9.全部汉字菜单及操作提示，直不雅便利。

10.内置微型打印机，可打印测量成果和内存记录。11.不掉落电日历，时钟感化。

直流电阻测试仪重要特点：

1、选用抢先的恒流电源技巧，年夜年夜降低了直流电阻测试仪的体积、重量与功耗，进中试控股直流电阻快速测试仪是变压器在交代、年夜修和改变分接开关后，必弗成少的实验项目。中试控股经由过程测量变压器绕组的直流电阻，可以检查出引线的焊接或连接质量，绕组有无匝间短路或开路，以及分接开关的接触是否优胜等情况。一步缩短了测量时辰，包管了测量数据加倍稳定靠得住；

2、微电脑控制的智能仪器，可存储考验后果；

3、交换供电，便携式描述，应用、携带便利；

4、本直流电阻考验仪实用于各类电力变压器、互感器绕组等理性、低阻值电阻的测量与分析；

5、自带微型打印机，直接输出打印后果。

使用方法

　　1.电源

　　本仪器为测试提供的电源的两种：AC220V／DC12V。在强电磁场干扰的情况下，建议最好使用直流电源测试，此状态下测试的数值稳定，抗工频干扰能力强。

　　A、直流电源测试：

　　闭合总电源开关（DC12V），相应有指示灯亮，闭合总电源开关，相应的指示灯亮，按下“启停”键，即可进行测试。测试完毕，关闭总电源开关（DC12V），相应的指示灯熄灭，放电后，再转换测试夹，进行再次测试。

　　B、交流电源测试：

　　接上交流AC220V电源，相应的指示灯亮，闭合总电源开关，相应的指示灯亮，按下“启停”键，即可进行测试。测试完毕，关闭总电源开关（AC220V），相应的指示灯灭，放电后，再转换测试夹，进行再次测试。

　　C、充电：

　　接上交流AC220V电源，此充电指示灯亮，表示正在对机内的可充电池进行充电工作。仪器在使用交流电源测试，同时也在对机内电池进行充电。（仪器设计了充电保护电路，不会有过充现象产生）。

　　2.测试线的连接方法：

　　将仪器的I＋、V＋、V－、I－端子与被试品的方法连接好。这种连接法，可消除A、B、C、D处的接触电阻，以及联线电阻对测量的影响。测量的值即为B、C、之间的电阻Rx(注意：B、C之间不要反向)。

　　在使用中，如果仪器随带的测试线长度不够，可使用直径相当的导线将测试线加长。


　　3.测量：

　　本仪器在回路未接好的情况下开机表头显示“E0000”。按图1方法接好测量线后，根据被测值的大小选定欲测的电阻档，按下该档开关，此时该档指示灯亮，四位半LCD显示的稳定值即为被测的电阻值。读值时请注意所选量程上的单位。在测量大电感试品如电力变压器时，在测试回路以外的其它不需测量的线圈最好将其短路，以免电磁干扰。

　　4.放电：

　　测试完毕后可直接关断总电源。如果在感性试品，关断电源后不应马上拆线操作，应让仪器有续放电过程。一般放电至少20秒，否则电感的反电动势危害人身安全。
