50KV/5KVA工频耐压装置

原理

工频耐压试验装置为单相变压器，单台工频耐压试验装置的工作过程，用交流220V（10KVA以上为400V）电压接入电源控制箱（台），经电源控制箱（台）内自藕调压器，调节0~200V或0-400V电压至试验变压器的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。

50KV/5KVA工频耐压装置交直流两用工频耐压试验装置做直流耐压和泄漏试验使用接线方法见图5。由于是中试控股交直流两用工频耐压试验装置，应把高压硅堆短路杆从套管中抽出，使试验变压器为直流输出状态。做直流泄漏试验前，先根据泄漏试验中输出端断路电流不超过高压硅堆的大整流为宜，选择好限流电阻（水电阻）的阻值，再根据被试品对直流高压波形的要求好高压滤波电容的电容值。为了提高对被试品施加电压的测量精度，应在高压侧接入FRC阻容分压器来测量电压。

交流耐压试验是鉴定电气设备绝缘强度的比较有效、直接的方法，它对判断电气设备能否继续运行具有决定性意义，也是保证设备安全运行，避免发生绝缘事故的重要手段。由于交流耐压属于破坏性试验项目，因此，必须严格按照标准的规定进行。

ZSYDJ-5KVA/50KV工频耐压试验装置、10KV智能工频耐压试验装置是根据DL/T848.2-2004行业标准而设计的，中试控股的全套装置由高压试验变压器和TC/XC控制箱（台）组成，其中TC/XC控制箱（台）由调压器、测量、控制及保护等部分组成的一体化装置。对各种高压电气设备、电器元件、绝缘材料进行工频高压下的绝缘强度试验。

根据标准规定，高压电器、电流互感器、套管和绝缘子的绝缘结构，如果主要是由瓷质和液体材料组成，则只需要进行1分钟耐压试验；如果主要由有机固体材料组成，则需要进行5分钟耐压试验。对于电机，规定都是1分钟的耐压时间。

50KV/5KVA工频耐压装置交流耐压试验中，最关键的问题就是正确选择试验电压的数值。一方面要求能保持绝缘水平，另一方面要考虑因试验电压过高而引起的绝缘劣化。一般讲应考虑到以下几个因素。

1、 在被试品上可能产生过电压的数值、持续时间及其次数。如果被试品遭受到较高过电压的可能性极小，则可不必采用过高的试验电压；如果被试品可能遭受到较高的电压，则应该适当提高试验电压的数值。

2、 电机或电器设计时采用的绝缘水平。

3、 设备绝缘的状况。电机在运行中由于各种条件的影响，使绝缘逐步劣化，绝缘性能下降，故在确定试验电压时，应考虑到绝缘损伤的程度和运行年限。例如，运行中的设备的试验电压应为出厂时的75-90%

4、 备品、备件和检修力量。

5、 电机和电器在电力系统中重要性。

影响绝缘交流电压击穿的因素

1、温度，温度对绝缘的击穿影响很大，温度升高，介质损失增加，散热条件差则造成热击穿，即温度升高能使击穿电压下降。

2、电源频率，电源频率与介质损失有很大关系，因介质损失随电源频率的增加而增加，则击穿电压与电源频率也有直接的关系。

3、加压时间，电压作用时间对绝缘的击穿起着直接的作用，所加电压较高，则发生击穿所需时间较短，如所加电压较低，则发生击穿所需时间较长。

4、受潮程度，绝缘受潮后将使绝缘击穿强度下降。不易吸潮的材料，受潮后击穿电压下降到约为未受潮时的一半，容易吸潮的材料，吸潮后的耐压可能仅为干燥时的百分之一。

ZSYDJ-5KVA/50KV工频耐压试验装置用于对各种电器、电气设备、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量承受过电压的能力。中试控股的ZSYDJ-5KVA/50KV工频耐压试验装置广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。工频耐压试验装置分为一体式装置（30kV以下）和分体式装置两类。

控制箱（台）是由接触式调压器（50kVA以上为电动柱式调压器）及其控制、保护、测量、信号电路组成。它是通过接入220V或380V工频电源，调节调压器（即试验变压器的输入电压），接入高压试验变压器的初级绕组，根据电磁感应原理，以获得所需要的试验高压电压值。按试验规程，各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备都必须严格定期进行交流耐压试验。

ZSYD(J/Z)-5KVA/50KV高压试验变压器：

容量：5KVA

输入电压：AC200V 50Hz

输入电流：25A

输出电压：AC：50KV  DC：70KV

输出电流：AC:100mA  DC:100mA

ZSXC-5KVA控制箱：

容量:5KVA

输入电压:AC220V 50Hz

输入电流:23A

输出电压:0～250V

输出电流:0～25A

  交流耐压试验是破坏性试验，必须在全部非破坏性试验合格后才可进行，否则将会引起不必要的绝缘破坏。

工频耐压试验装置进行工频耐压试验和泄露试验，在试验过程中存在一些注意事项

1、按照您所进行的试验接好工作线路，试验变压器的外壳以及接地系统的外壳必须可靠接地。试验变压器高压绕组的X端（高压尾）以及测量绕组的F端必须可靠接地。

2、10KV智能工频耐压试验装置做串级试验时，第二级、第三级试验变压器的低压绕组X端，测量绕组的F端以及高压绕组的X端（高压尾）均接本级试验变压器的外壳。第二级、第三级试验变压器的外壳必须通过绝缘支架接地。

3、接通电源前，操作系统的调压器必须调到零位后方可接通电源，合闸，开始升压。

4、从零开始均匀旋转调压器首轮升压。升压方法有：快速升压发，即20s逐级升压法；慢速升压法，即60s逐级升压法；极慢速升压发供选用。电压从零开始按一定的升压方式和速度上升到您所需的额定试验电压的75%后，在以每秒2%额定试验电压的速度升到您所需的额定电压，并密切注意测量仪表的指示以及被试品的情况。升压过程中或试验过程中如发现测量仪表的只是及被试品情况异常，应立即降压，切断电源，查明情况。

5、试验完毕后，应在树苗内匀速的将调压器返回至零位，然后切断电源。

6、本50KV/5KVA工频耐压装置不得超过额定参数使用。除试验必须外，决不允许全电压通电或断电。

7、使用本10KV智能工频耐压试验装置做高压试验时，除熟悉本说明外，还必须严格执行相关标准和操作规程。可参照GB311-83《高压输变设备的绝缘配合，高压试验技术》；《电气设备预防性试验规程》等。

1、工频耐压试验装置做工频耐压试验前，先接好连接线后接电源，接通电源后，红色零位指示灯亮，按一下启动按钮，绿色指示灯亮，表示试验变压器已接通控制电源，按下升压按钮开始自动升压升到您所需额定试验电压后，按一下停止按钮，高压、低压输出停止，然后切断电源线，试验完毕。

 结构

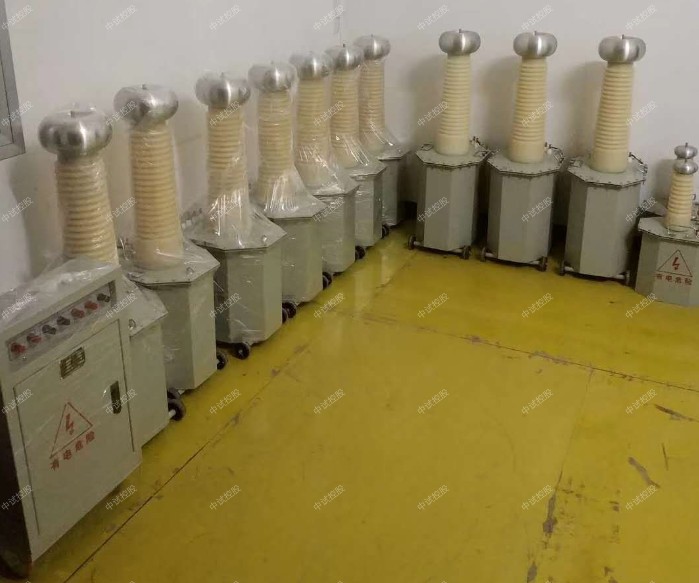

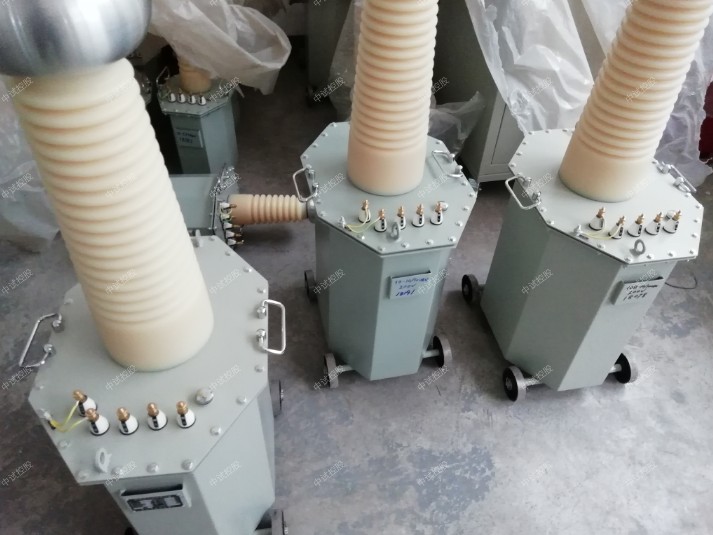

50KV/5KVA工频耐压装置铁芯为单框式。线圈采用同芯圆筒多层塔式结构，初级低压绕组绕在铁芯上，次级高压绕组绕在低压绕组外侧，这种同轴布置减少了绕组间的藕合损耗。外壳制成与器芯配合较佳的八角形结构，整体外型美观大方，变压器10KVA以上装有可移动的尼龙轮。

五、注意事项

1）、试验人员应做好责任分工,设定好试验现场的安全距离,仔细检查好被试品及试验变压器的接地情况,并设有专人监护安全及观察被试品状态工作。

2）、被试品主要部位应清除干净，保持干燥，以免损坏被试品和带来试验数值的误差。

3）、对大型设备的试验，一般都应先进行试验变压器的空升试验，即不接试品时升压至试验电压。

4）、做耐压试验时升压速度不能过快，并防止突然加压，例如调压器不在零位的突然合闸，也不能突然断电，一般应在调压器降至零位时分闸。

5）、在升压或耐压试验过程中，如发现下列不正常情况，电压、电流表指针摆动很大，被试品发出不正常响声，发现绝缘有烧焦或冒烟现象，应立即降压，切断电源，停止试验并查明原因。

使用做高压试验时，除熟悉本说明书外，还必须严格执行有关标准和操作规程。
