5KVA/50KV工频耐压仪

工频耐压试验装置分为一体式装置（30kV以下）和分体式装置两类。控制箱（台）是由接触式调压器（50kVA以上为电动柱式调压器）及其控制、保护、测量、信号电路组成。它是通过接入220V或380V工频电源，调节调压器（即试验变压器的输入电压），接入高压试验变压器的初级绕组，根据电磁感应原理，以获得所需要的试验高压电压值。按试验规程，各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备都必须严格定期进行交流耐压试验。

3、使用本10KV工频耐压试验仪做高压试验时，除熟悉本说明书外，还必须严格执行国家有关标准和操作规程。
10KV工频耐压试验仪采用多节电抗器并联的工作方式，调整可调电抗器的电感量，通过并联不同节数的固定电抗器的方式达到谐振状态。

根据试验容量的大小，合理配置不同容量的固定电抗器和可调电抗器，从而最大程度的减小电源容量和试验设备体积重量。

ZSYDJ-5KVA/50KV工频耐压试验装置、5KVA/50KV工频耐压仪用于对各种电器、电气设备、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量承受过电压的能力。

ZSYD(J/Z)-5KVA/50KV高压试验变压器：

容量：5KVA

输入电压：AC200V 50Hz

输入电流：25A

输出电压：AC：50KV  DC：70KV

输出电流：AC:100mA  DC:100mA

ZSXC-5KVA控制箱：

容量:5KVA

输入电压:AC220V 50Hz

输入电流:23A

输出电压:0～250V

输出电流:0～25A

1、5KVA/50KV工频耐压仪做同电压等级、同容量的发电机交流耐压试验其设备整体重量大大减轻，单件设备重量是传统设备的1/5，彻底解决现场搬运困难问题；

2、整套装置原理先进，采用先进的浇注工艺，整套系统均为干式结构，使用精加工的传动机构，大大降低了设备运行的噪音；

3、励磁变压器为高低压双输出，配置整流硅堆后，还可以对发电机进行直流耐压试验；

4、配置干式柱式调压器，输出波形好，且稳定性良好；

5、固定电抗器和可调电抗器的电感量配置合理，对不同电容量的被试品均有良好的谐振点，没有谐振盲区；

6、操作系统不仅能完成电压、电感的调节，还可以实时回路的功率因数、高压侧电流、高压试验电压、低压输出电压、气隙的升降值，具有过流、过压保护。

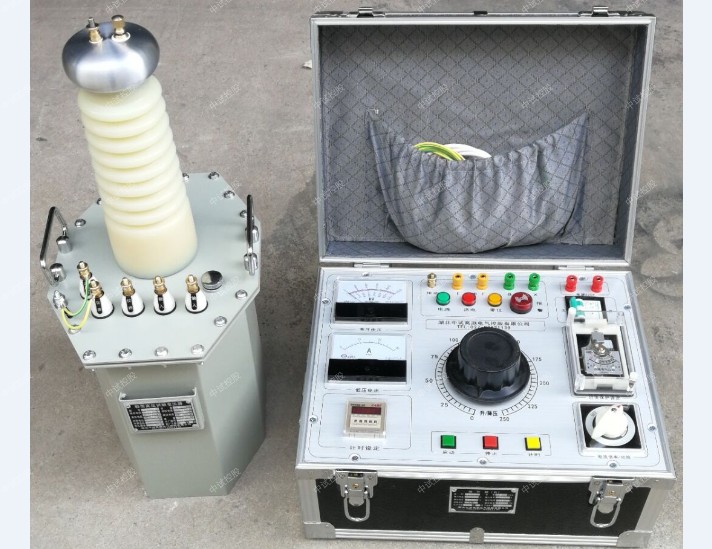

ZSYDJ-5KVA/50KV工频耐压试验装置5KVA/50KV工频耐压仪是根据DL/T848.2-2004行业标准而设计的，中试控股的全套装置由高压试验变压器和TC/XC控制箱（台）组成，其中TC/XC控制箱（台）由调压器、测量、控制及保护等部分组成的一体化装置。适用于对各种高压电气设备、电器元件、绝缘材料进行工频高压下的绝缘强度试验。
