50KV/5KVA工频耐压试验装置

50KV/5KVA工频耐压试验装置用于对各种电器、电气设备、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量承受过电压的能力。

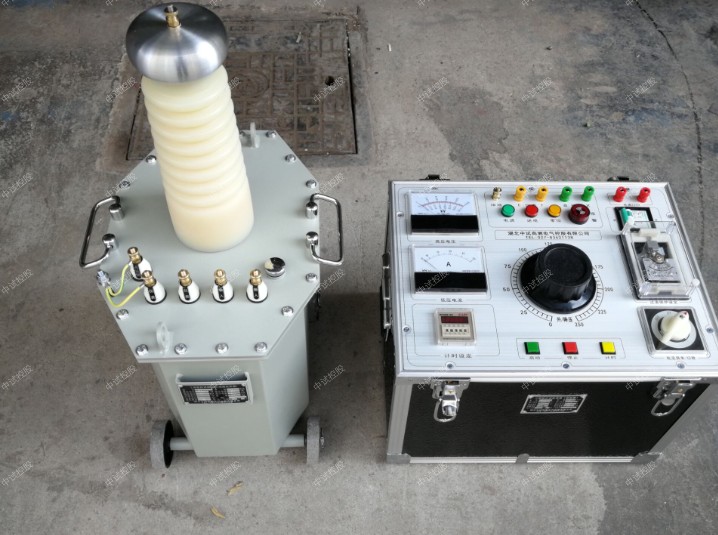

按照试验要求将控制箱、变压器、被试品连接好。如下图所示:

1．  接上电源，合上电源开关,控制箱绿灯、黄灯亮 (如果黄灯 不亮,则说明输出调节手柄不在零位,可逆时针旋转调至零位,直到黄灯亮)，表示可进行试验操作。

2．  按照被试品正常试验所需电流大小和耐压时间，选定电流  倍率转换/切除开关的位置,并设定好过流继电器、时间继电器的动作值。（变压器初级）过流动作设定值=过流继电器刻度盘读数×K，其中K为电流倍率转换/切除开关的状态值，分别为1、2、OFF，开关处于×1、×2位置的K值分别为1、2，切除位置为OFF（切除过流保护，一般不使用该档，只有在做冲击试验时才使用该档，例如当该耐压设备作为电缆故障测试的冲击电源使用的时候就要将控制箱的过流转换开关打到OFF档位来使用）。”

3．  选定变压器的高压电压输出方式:交流输出时顺时针旋入并拧紧短路杆(上图24所示),直流输出时逆时针旋转并拔出短路杆(上图24所示)。

4．  以上所有工作完成后，表示可以送电操作：按下启动按钮，绿灯灭,红灯亮,一次主回路吸合，调压器受电。顺时针旋动调压器手柄，调压器升压。此时蓝灯灭。密切注意高压电压表的指示，当升到被试品的耐压值时，按下计时按钮并注意被试品的情况。

5．  当耐压计时到时，操作箱自动声光报警。应立即逆时针旋转调压器手柄至零位，按停止按钮和计时按钮，红灯灭，绿灯和黄灯亮。试验即告完毕。

6．  在升压或耐压过程中，如发生短路、闪络、击穿等过流时，过流继电器动作，切断主回路。此时应将调压器逆时针旋转至零位。

7．  再次使用时,重复上述步骤。

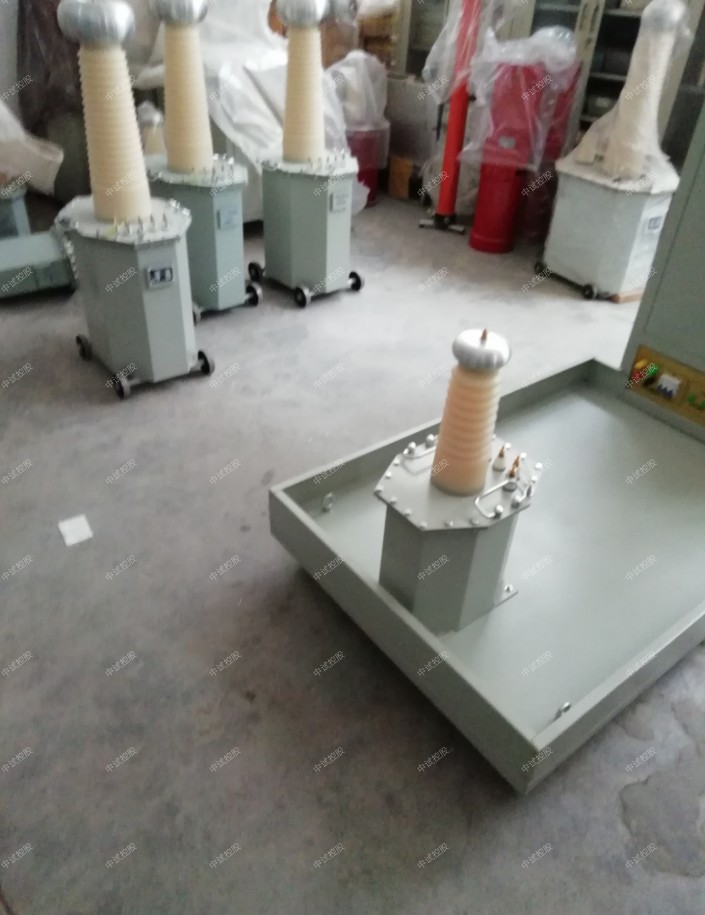

ZSYD(J/Z)-5KVA/50KV高压试验变压器：

容量：5KVA

输入电压：AC200V 50Hz

输入电流：25A

输出电压：AC：50KV  DC：70KV

输出电流：AC:100mA  DC:100mA

ZSXC-5KVA控制箱：

容量:5KVA

输入电压:AC220V 50Hz

输入电流:23A

输出电压:0～250V

输出电流:0～25A

1、对大型设备的试验，一般都应先进行试验变压器的空升试验，即不接试品时升压至试验电压，以便校对好仪表的指示精度，调整好放电球隙的球间距。

2、试验人员应做好责任分工,设定好试验现场的安全距离,仔细检查好被试品及试验变压器的接地情况,并设有专人监护安全及观察被试品状态工作。

3、被试品主要部位应清除干净，保持绝对干燥，以免损坏被试品和带来试验数值的误差。

4、在升压或耐压试验过程中，如发现下列不正常情况：

    1 电压、电流表指针摆动很大

    2 被试品发出不正常响声

    3 发现绝缘有烧焦或冒烟现象

 应立即降压，切断电源，停止试验并查明原因。

5、做耐压试验时升压速度不能过快，并防止突然加压，例如调压器不在零位的突然合闸，也不能突然断电，一般应在调压器降至零位时分闸。

ZSYDJ-5KVA/50KV工频耐压试验装置、50KV/5KVA工频耐压试验装置对很多企业来说，在产品使用的时候，安全性是很重要的内容，宁可稍微牺牲一些效率也需要保证这一点。因此在对工频耐压试验装置产品进行考量的时候，是不是提供了足够的保护就很关键了。

而在这个产品的时候，有两个方面的保护效果是最关键的，分别是过压保护功能和过流保护功能。仪器本身是在低压环境下工作的，因此过压保护就更重要，否则一旦出现问题，影响是非常巨大的。

ZSYDJ-5KVA/50KV工频耐压试验装置是根据DL/T848.2-2004行业标准而设计的，中试控股的全套装置由高压试验变压器和TC/XC控制箱（台）组成，其中TC/XC控制箱（台）由调压器、测量、控制及保护等部分组成的一体化装置。适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频高压下的绝缘强度试验。
工频耐压试验装置分为一体式装置（30kV以下）和分体式装置两类。控制箱（台）是由接触式调压器（50kVA以上为电动柱式调压器）及其控制、保护、测量、信号电路组成。它是通过接入220V或380V工频电源，调节调压器（即试验变压器的输入电压），接入高压试验变压器的初级绕组，根据电磁感应原理，以获得所需要的试验高压电压值。按试验规程，各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备都必须严格定期进行交流耐压试验。
