5KVA/50KV工频耐压试验装置

1．绝缘电阻的测定
    测量各绕组及刷架对机壳及其相互间的绝缘电阻。用2500V兆欧表在冷态下进行测量。励磁绕组与电枢的绝缘电阻一般不应低于o．5MΩ。
    电枢回路各部分（电枢绕组、换向极绕组、补偿绕组、串激绕组、并激绕组与他激绕组）对机壳（磁极铁芯）的绝缘电阻应分别进行测定。应测量电枢绕组对轴和金属绑线的绝缘电阻。如果电枢回路各绕组在电机内部相连接，仅有两个引出端时，则允许测量所有绕组对机壳的绝缘电阻。在测量绑线绝缘电阻时，电枢绕组应连同铁芯一起接地。
    绝缘电阻的测定应在交流耐压试验前进行。

 2．绕组工频交流耐压试验
    励磁绕组对机壳和电枢绕组对轴的交流耐压试验电压交接时，并不应小于1200V。大修时为1000V，持续时间为Imin。对100kW以下不重要的直流电机电枢绕组对轴的交流耐压可用2500V兆欧表试验代替。
    试验接线。T1为自耦变压器，T：为试验变压器。由于励磁机各绕组对机壳的电容量很小，也可用变比合适的电压互感器代替。
    当电枢绕组的绝缘电阻较低时，进行交流耐压试验应慎重，最好先查明原因，处理后再进行耐压试验，以免击穿后修理工作量大。

    磁场变阻器的耐压试验，可随同励磁回路进行，试验电压为1000V，持续时间为1min。

ZSYDJ-5KVA/50KV工频耐压试验装置、5KVA/50KV工频耐压试验装置是根据DL/T848.2-2004行业标准而设计的，中试控股的全套装置由高压试验变压器和TC/XC控制箱（台）组成，其中TC/XC控制箱（台）由调压器、测量、控制及保护等部分组成的一体化装置。对各种高压电气设备、电器元件、绝缘材料进行工频高压下的绝缘强度试验。

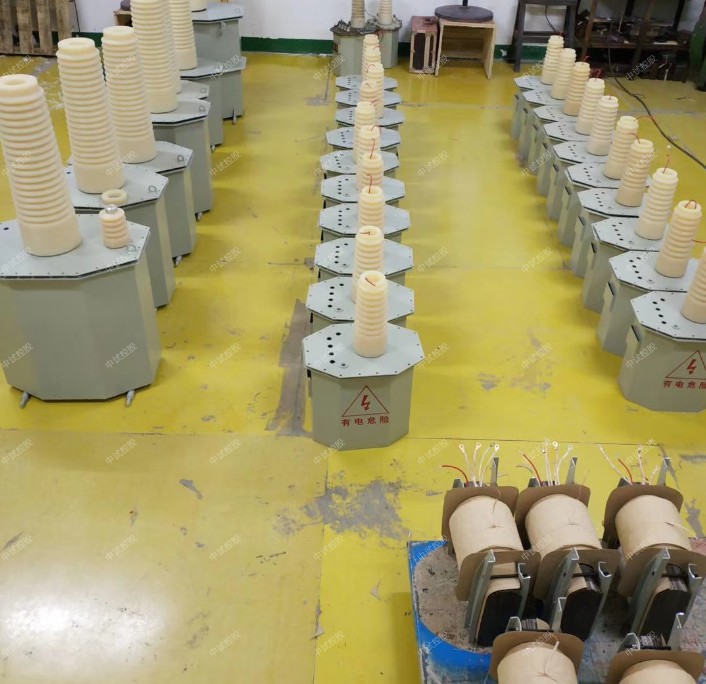

高压试验变压器参数：

容量：5KVA

输入电压：AC200V  50Hz

输入电流：25A

输出电压：AC：50KV

输出电流：AC:100mA

控制箱主要参数：

容量:5KVA

输入电压:AC220V 50Hz

输入电流:22.7A

输出电压:0～250V

输出电流:0～25A

停止试验并查明原因：

①电压表指针摆动很大；

②发现绝缘烧焦或冒烟；

③被试品内有不正常的声音。

ZSYD(J/Z)-5KVA/50KV工频耐压试验装置用于对各种电器、电气设备、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量承受过电压的能力。中试控股的ZSYDJ-5KVA/50KV工频耐压试验装置广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。工频耐压试验装置分为一体式装置（30kV以下）和分体式装置两类。控制箱（台）是由接触式调压器（50kVA以上为电动柱式调压器）及其控制、保护、测量、信号电路组成。它是通过接入220V或380V工频电源，调节调压器（即试验变压器的输入电压），接入高压试验变压器的初级绕组，根据电磁感应原理，以获得所需要的试验高压电压值。中试控股按试验规程，各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备都必须严格定期进行交流耐压试验。

使用方法

5KVA/50KV工频耐压试验装置按照试验要求将控制箱、变压器、被试品连接好。如下图所示:

1．  接上电源，合上电源开关,控制箱绿灯、黄灯亮 (如果黄灯 不亮,则说明输出调节手柄不在零位,可逆时针旋转调至零位,直到黄灯亮)，表示可进行试验操作。

2．  按照被试品正常试验所需电流大小和耐压时间，选定电流  倍率转换/切除开关的位置,并设定好过流继电器、时间继电器的动作值。（变压器初级）过流动作设定值=过流继电器刻度盘读数×K，其中K为电流倍率转换/切除开关的状态值，分别为1、2、OFF，开关处于×1、×2位置的K值分别为1、2，切除位置为OFF（切除过流保护，一般不使用该档，只有在做冲击试验时才使用该档，例如当该耐压设备作为电缆故障测试的冲击电源使用的时候就要将控制箱的过流转换开关打到OFF档位来使用）。”

3．  5KVA/50KV工频耐压试验装置选定变压器的高压电压输出方式:交流输出时顺时针旋入并拧紧短路杆(上图24所示),直流输出时逆时针旋转并拔出短路杆(上图24所示)。

4．  以上所有工作完成后，表示可以送电操作：按下启动按钮，绿灯灭,红灯亮,一次主回路吸合，调压器受电。顺时针旋动调压器手柄，调压器升压。此时蓝灯灭。密切注意高压电压表的指示，当升到被试品的耐压值时，按下计时按钮并注意被试品的情况。

5．  当耐压计时到时，操作箱自动声光报警。应立即逆时针旋转调压器手柄至零位，按停止按钮和计时按钮，红灯灭，绿灯和黄灯亮。试验即告完毕。

6．  在升压或耐压过程中，如发生短路、闪络、击穿等过流时，过流继电器动作，切断主回路。此时应将调压器逆时针旋转至零位。

7．  再次使用时,重复上述步骤。

使用条件

1．  温度：-15～40

2．  海拔高度：＜1000m

3．  相对温度：＜85%

4．  工作场所应无严重影响绝缘的气体、蒸气、化学性尘埃及其它爆炸性和浸性介质。

 注意事项

1．  开箱时应检查有否运输损坏或不良接触。

2．  使用一时间后应检查各电器元件是否良好，特别是调压器碳刷的接触良好。

3．  严格按照程序操作。

注意事项

 1、被试品应先清扫干净，并绝对干燥，以免损坏被试品和试验带来的误差。

 2、试验人员应做好分工，明确相互间联系办法。并有专门人监护现场安全及观察试品状态。

 3、对于大型试验，一般都应先进行空升试验。即不接试品时升压至试验电压，校对各种表计，调整球间隙。

 4、当 高压试验变压器 电压升至试验电压时，开始计时，到1min后，迅速降压到1∕3试验电压以下时，才能拉开电源。

 5、升压速度不能太快，并必须防止突然加压。例如调压器不在零位的突然合闸。也不能突然切断电源，一般应在调压器降至零位时拉闸。

 6、耐压试验前后应测量绝缘电阻，检查绝缘情况。

 7、ZSYD(J/Z)-5KVA/50KV工频耐压试验装置在升压或耐压试验过程，如发现下列不正常情况时，应立即降压，切断电源。
