设备简介
中试控股专业打造的承装（修、试）电力设施许可证所需施工机具设备条件-承试类一级、二级、三级、五级专用仪器——5kVA/50kV工频耐压试验装置是按电力行业标准DL/T848.2-2004的要求，经改进后生产的新型工频高压试验装置。该装置具有体积小、重量轻、功能齐全、结构紧凑和使用方便等特点。适用于电力、工矿、科研等部门，对各种高压电气设备、电气元件、绝缘材料进行工频耐压试验，是高压试验中必不可少的设备。

产品结构

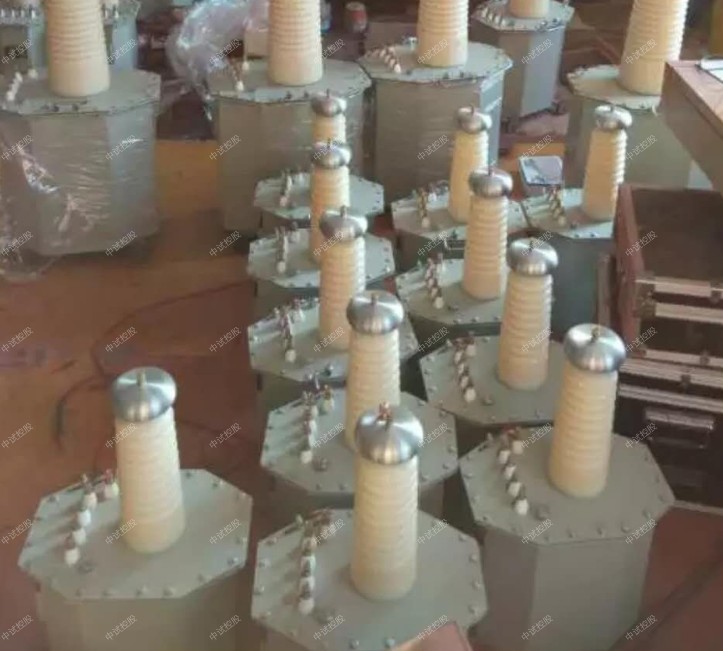

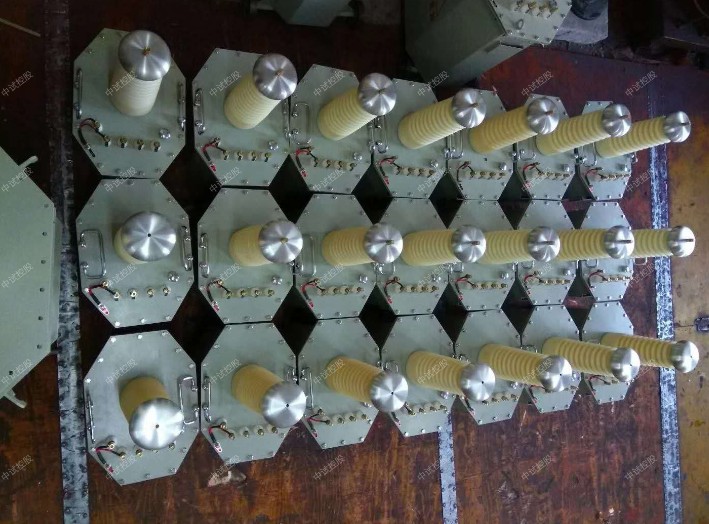

AC：5kVA/50kV工频耐压试验装置升压变压器为单相变压器，联结组标号II。升压变压器部分铁芯为单框式。中试控股线圈采用同芯圆筒多层塔式结构，初级低压绕组绕在铁芯上，次级高压绕组绕在低压绕组外侧，这种同轴布置减少了绕组间的耦合损耗。该高压试验装置的外壳制成与器芯配合较佳的八角形结构，整体外型美观大方。

工作原理

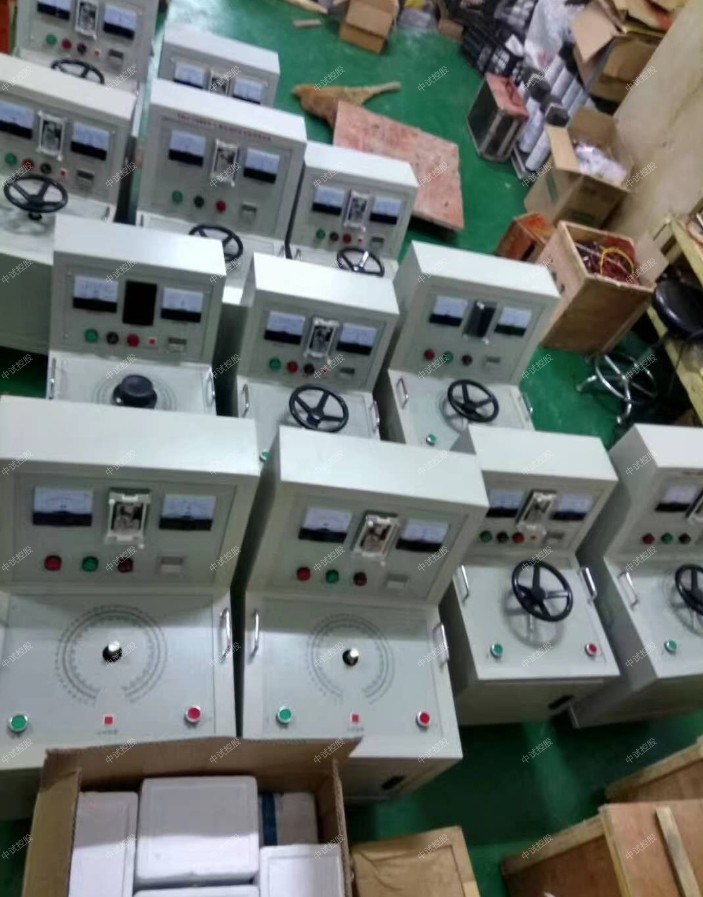

AC：5kVA/50kV工频耐压试验装置/五级承试设备该高压试验装置交流输出工作过程为，把交流220V电压接入电源控制台，经电源控制台内自耦调压器调节0～200V电压至交流耐压试验装置的初级绕组，中试控股根据电磁感应原理，在高压试验装置高压绕组可获得试验所需的交流高电压。

中试控股承装（修、试）电力设施常规试验仪器如下：（2017年12月新标准）

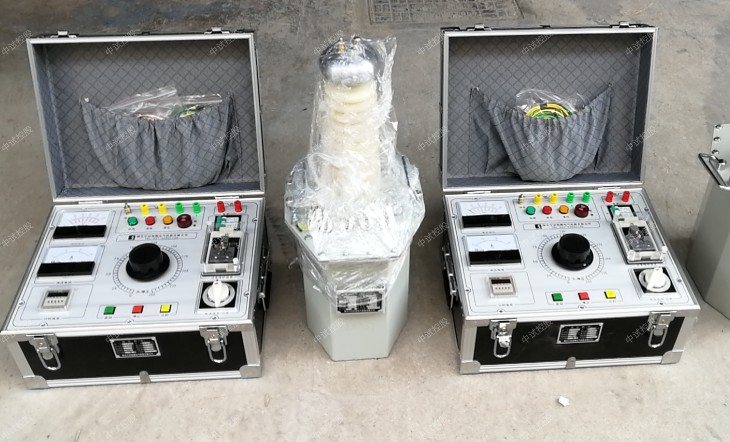

AC：5kVA/50kV工频交流耐压试验成套装置具有体积小、重量轻、结构紧凑、使用简单、安全可靠，特别适合现场试验等特点。试验变压器系列耐压试验装置是鉴定电力设备绝缘强度的zui严格、zui有效和zui直接的方法。它能检查出那些危险性较大的集中缺陷，对判断电力设备能否继续参加运行具有决定性作用，中试控股是保证设备绝缘水平、避免发生绝缘事故的重要手段。

1、 AC：5kVA/50kV工频交流耐压试验成套装置监视功能：输出电流仪表电压零位指示电源指示工作指示计时指示
2、保护功能：过流保护时间继电器
3、采用新型时间继电器，计时范围更广
4、采用新型电流继电器，更精确、更可靠，确保人身及设备安全
5、结构合理，体积小，重量轻

承装（修、试）电力设施许可证等级分为一级、二级、三级、四级和五级。只有获得各级资质才能从事各级的承装、承修、承试电力设施活动。

申办承装（修、试）电力设施许可证的资质办理企业，中试控股必需满足一定的条件，如：企业注册资金、设备要求、人员要求、技术要求等。其中对于初次申办资质许可证的企业非常困难痛点有：

1、初次办理承装（修、试）电力设施许可证，购买电力试验设备工器具，投入资金大；

2、承装（修、试）电力设施许可证规定的电力试验设备工器具设备多，技术要求多，产品质量和售后服务难以保证。

3、因为电力试验人员的流动，造成熟练使用电力试验设备的人员培训困难等问题。

本公司为解客户之所急，AC：5kVA/50kV工频耐压试验装置/五级承试设备行业承装（修、试）电力资质一站式服务。

电力资质一站式服务包括：承装（修、试）资质、承装（修、试）资质技术咨询、承装（修、试）电力试验设备供应、中试控股http://www.zsgcdq.com/承装（修、试）电力试验设备升级、承装（修、试）电力试验设备租赁、承装（修、试）电力试验培训等全套服务。

在我国从事承装、承修、承试电力设施活动的，应当按照《承装（修、试）电力设施许可证办法》的规定取得许可证。除电监会另有规定外，任何单位或者个人未取得许可证，不得从事承装、承修、承试电力设施活动。

承装（修、试）电力设施许可证，是国家电力监管委员会对于能够对新设备安装、设备维护和护理、设备的预防性试验的企业颁发的资质许可证书，取得许可证的单位依法开展活动，受法律保护。

10kV承修承试设备5kVA/50kV工频耐压试验装置

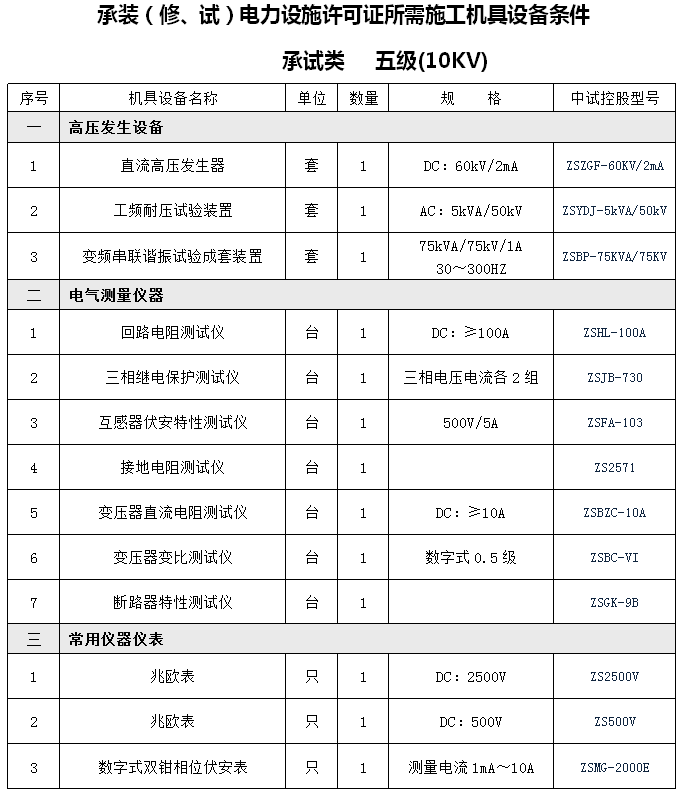

根据国家电力承装、承修、承试类五级电力设施许可证所需施工机具设备选型中要求，中试控股五级承试设备（10kV）及电力试验设备清单所列，常用承试仪器仪表部分需要配制测量AC 5kVA/50kV工频耐压试验装置。中试控股http://www.zsgcdq.com/向需要申请五级承试资质的企事业单位推荐数字双钳相位伏安表型号为YDJ工频耐压试验装置(油浸式试验变压器)。

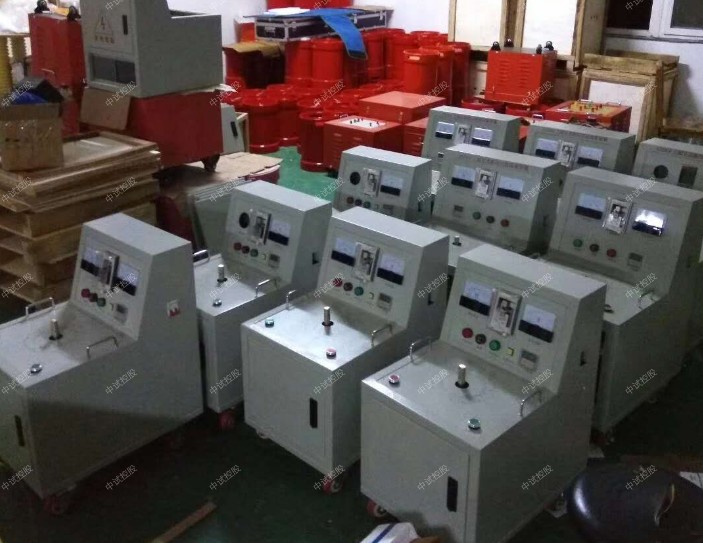

AC：5kVA/50kV工频耐压试验装置/五级承试设备

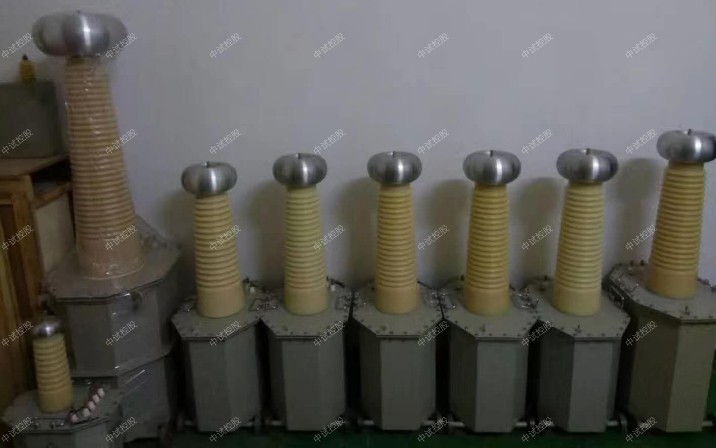

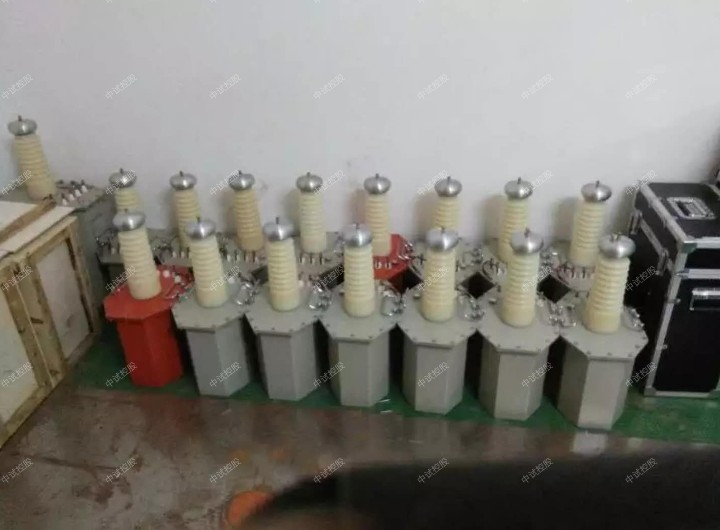

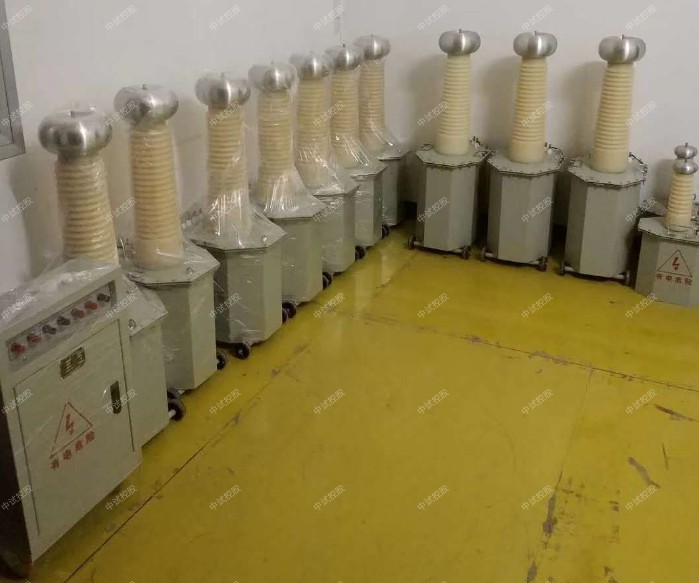

YDJ油浸式试验变压器又称工频耐压试验装置、高压试验变压器、交直流油浸式试验变压器、串级式油浸试验变压器，油浸式试验变压器适用于电力系统对各种高压电气设备及绝缘材料进行工频或直流高压下的绝缘强度试验，油浸式试验变压器容量为3kVA～300kVA，可根据客户需求定制。

油浸式试验变压器是中试控股根据《DL/T848.2-2004高压试验装置通用技术条件-第2部分：中试控股工频高压试验装置》的试验标准，专门研制生产的油浸式试验变压器，YDJ系列油浸式试验变压器具有体积小、重量轻、结构紧凑、功能全、通用性强和使用简单、方便等特点，并广泛适用于电力系统、工矿企业、科研部门、发电检修部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验，该油浸式试验变压器是高压预防性试验中必不可少的重要专业设备。中试控股

AC：5kVA/50kV工频耐压试验装置/五级承试设备可根据用户要求配置油浸式、干式或者SF6气体式等各种试验变压器。
320×240液晶显示器、高速热敏打印机。
可选择3路、4路、8路等多路测量，高精度传感器和高性能14位AD采集芯片。
人机对话全键盘操作方式，中试控股智能化工作全过程，任选自动方式和手动方式。
可选显示高压电压、电流，低压电压、电流，时间及耐压结果等数据，显示直观明了。
完善的过压、过流保护，任意设定输出电压、高压电流上限、低压电流上限和计时时间。
自动试验时可在任意点实现升压或降压的暂停，便于在试验中观察试品情况.
具有回零检测功能，回零确定后才可进行试验，安全可靠。
具有绝缘电阻测试功能，直接反映被试品绝缘强度。
逼近式调压算法，到达设定电压后自动耐压计时，计时结束后自动降压回零。
超过设定高压电流或低压电流时自动切断电压输出，降压回零，并发生声光报警。
试验过程中，都可以按取消按钮退出任何试验。试验出现异常，可以按紧急开关切断高压输出。
精良的软硬件抗干扰设计，中试控股多种抗干扰手段，适应恶劣电磁环境。
自动错误诊断，易于发现和解决问题。
支持阶段升压（3阶段），可任意设置每阶段电压值，便于发现试品问题。（选配）
支持升压速度智能控制，分0.5kV/S，1kV/S ，1.5kV/S，2kV/S，2.5kV/S，3kV/S，6档速度，方便用户自由选择。（选配）
支持交直流两用功能，任选AC/DC试验方式。
配备串级变压器和双高压变压器，实现不同电压等级的耐压试验。（选配）
AC：5kVA/50kV工频耐压试验装置/五级承试设备可选配无线遥控控制功能、远程通信、门联锁警灯警铃、外接分压器校验接口等。

5KVA/50KV全自动工频耐压试验装置是根据国家最新电力行业标准而设计的、性能先进的智能型耐压试验设备，用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。

功能特点

5KVA/50KV全自动工频耐压试验装置功能特点：

1. 320×240液晶显示器、高速热敏打印机。

2. 高压电压、高压电流、低压电压、低压电流4路测量方式，高精度传感器和高性能14位AD采集芯片http://www.zsgcdq.com/。

3. 人机对话全键盘操作方式，智能化工作全过程，任选自动方式和手动方式。

4. 实时显示高压电压、高压电流、低压电压、低压电流，时间及耐压结果，显示直观明了。

5. 完善的过压、过流保护，任意设定输出电压、高压电流上限、低压电流上限和计时时间。

6. 具有回零检测功能，回零确定后才可进行试验，安全可靠。

7. 具有绝缘电阻测试功能，直接反映被试品绝缘强度。

8. 逼近式调压算法，到达设定电压后自动耐压计时，计时结束后自动降压回零。

9. 超过设定高压电流或低压电流时自动切断电压输出，降压回零，并发生声光报警。

10. 精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。

11. 自动错误诊断，易于发现和解决问题。

12. 可选配无线遥控控制功能、远程通信、门联锁警灯警铃、外接分压器校验接口等。

详细参数

1．AC：5kVA/50kV工频耐压试验装置/五级承试设备输入电压：AC 220V或AC 380V ±10% 50Hz±1

2．低压输出：AC 0-250V 或AC 0-430V

3．低压电流： 0-250 A

4．输出容量： 5kVA(可按客户要求定制)

5．高压电压： 50kV(可按客户要求定制)

6．高压电流： 0-2A

7．计时范围：0-999S

8．环境温度：－20℃至50℃

9．电压精度 ≤1.5% ±1个字(F.S)

规格	容量 (kvA)	高压输出		低压输出		仪表	变比	温升℃
规格	容量 (kvA)	电压(kv)	电流(mA)	电压(v)	电流(A)	电压(v)	高/仪	30分钟
1.5/50	1.5	50	30	200	7.5	100	500	10
3/50	3	50	60	200	15	100	500	10
5/50	5	50	100	200	25	100	500	10
10/50	10	50	200	200	50	100	500	10
20/50	20	50	400	380	53	100	500	10
30/50	30	50	600	380	79	100	500	10
50/50	50	50	1000	380	120	100	500	10
5/100	5	100	50	380	13	100	1000	10
10/100	10	100	100	200	50	100	1000	10
20/100	20	100	200	380	53	100	1000	10
30/100	30	100	300	380	79	100	1000	10
50/100	50	100	500	380	132	100	1000	10
100/100	100	100	1000	380	263	100	1000	10
20/150	20	150	130	380	53	150	1000	10
30/150	30	150	200	380	79	150	1000	10
50/150	50	150	330	380	132	150	1000	10
100/150	100	150	665	380	263	150	1000	10

文件名	更新时间	点击下载
AC：5kVA/50kV工频耐压试验装置/五级承试设备说明书	2020年09月15日	点击下载
AC：5kVA/50kV工频耐压试验装置/五级承试设备PDF说明书	2020年09月15日	点击下载
