产品简介
ZSYD-M 工频耐压试验装置
参考标准：DL/T 848.2-2018·机电部试验变压器ZBK-41006-89
作用：工频耐压试验装置是鉴定电力设备绝缘强度的严格、有效和直接的方法。它能检查出那些危险性较大的集中缺陷，对判断电力设备能否继续参加运行具有决定性作用，是保证设备绝缘水平、避免发生绝缘事故的重要手段。用于对各种电器产品、电气元件、绝缘材料等进行规定电压下 的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。
1·成套组成：试验变压器+控制升压部分
2·试验变压器类别：油式、气式、干式
3·控制部分类别：箱式、台式、柜式、一体式

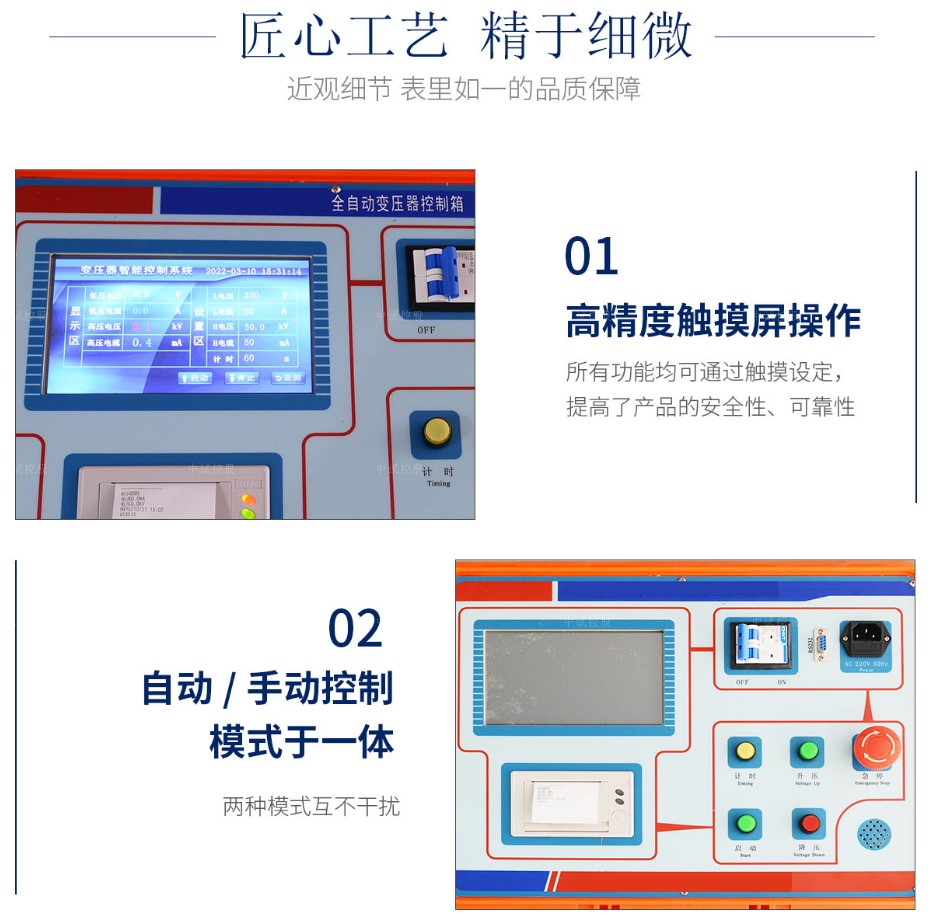

4·控制部分操作方式：手动、电动、智能
产品别称
工频耐压试验装置、交流耐压试验装置、交直流耐压试验装置、工频耐压测试仪、高压耐压器、工频耐压机
产品特征
1.可根据用户要求配置油浸式、干式或者SF6气体式等各种试验变压器；
2.高压电压、电流、低压电流、时间，4路测量方式；
3.手动操作方式，提高了产品的安全性、可靠性；
4.实时显示高压电压、高压电流、低压电流和时间，显示直观明了；

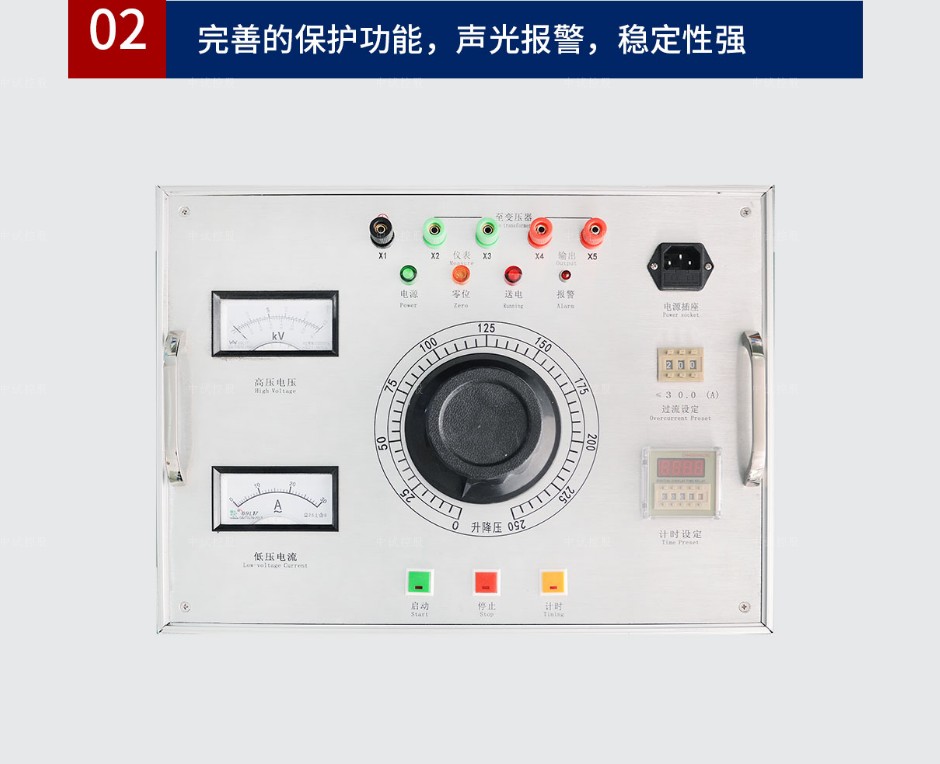

5.具有零位指示、电源指示、工作指示、计时指示、安全紧急按钮等功能；
6.完善的过流保护、零位启动保护、声光语言报警提醒、电源保护开关等功能；
7.采用新型时间继电器，计时范围更广（1S～99H）；
8.采用新型电流继电器，更较精确、更可靠，确保人身及设备安全；
9.试验容量在5kVA以上，采用移动式控制箱；
10.试验容量在20kVA（含）以上，采用移动式控制台；
11.支持交直流两用功能，AC/DC显示可切换；
12.配备串级变压器和双高压变压器，实现不同电压等级的耐压试验；
13.还可定做电压微调功能，用于互感器校验系统的升压升流精密调节；
14.双重过流保护,测试更安全：超过设定高低压电流任-电流时自动切断电压输出, 降压回零,并发声光报警；
15.安全零位检测：具有回零检测功能,回零确定后方可进行下一步操作,安全可靠；
16.适用局放试验：可与无局放试验变压器配合,作为局放系统的操作部分,系统局放小于5pc；
17.绝缘阻抗检测功能：具有绝缘阻抗检测功能,直接反映被试品绝缘强度；
18.超强适应能力：精良的软硬件抗干扰设计,多种抗干扰手段,适应恶劣电磁环境；
19.阻抗电压：12%；
20.输出电压波形：工频、正弦波；
21.表面温升：< 55°C；
22.空载损耗：0.2%~0.35%；
23.允许运行时间：1小时间续运行时间连续。
可按客户要求定制不同的规格
1、输入电压：AC220V（380）±10% 50Hz±1
2、输出电压：AC 0～250（430）V
3、输出高压：0～500kV
4、输出电流：0～1000mA
5、输出容量：0～500kVA
6、计时范围：0～999S
7、环境温度：－20℃～50℃
8、电压精度：≤1.5% (F.S)
9、电流精度：≤1.5% (F.S)
可选配件
1.交直流分压器:50、100、150、200kV
2.保护球隙:Q—50、100、150、200、250、500
3.直流微安表:1999uA
4.放电棒:70、140、210kV
5.保护水阻
6.高压滤波电容:0.01μF~0.1μF，40~300kV
7.电力专用测试线包
8.折叠式小推车: 150、300型
9.绝缘支架: 50、100、200、300kV
10.标准试油杯: 400ml
11.高压验电器: 10、35kV

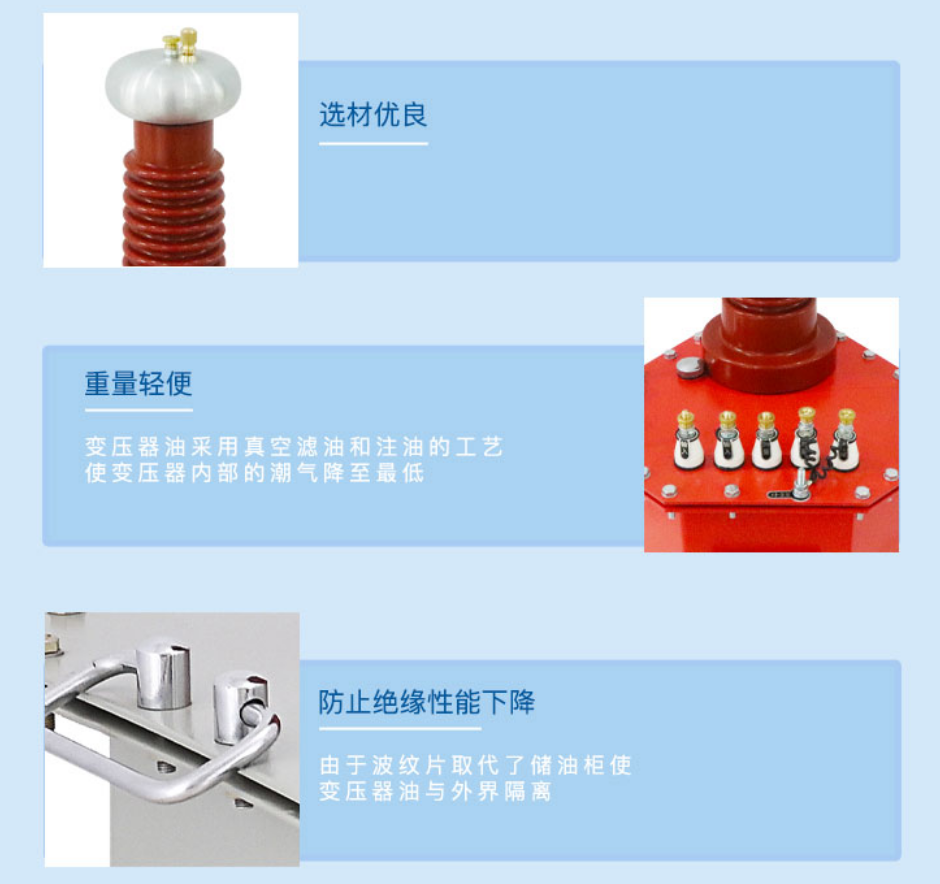

试验变压器制作工艺
1、产品采用一次压制而成高压套管
2、套管与油桶之间完全隔离加上所有连接部分采用进口耐油O型密封圈密封，彻底解决了常见的变压器漏油的问题
3、睡式铁芯设计,有效提高产品的抗震性
4、产品出厂前进行72小时倒置试验,检验试验变压器漏油的问题
5、产品均可通过1.1倍感应耐压试验
6、绝缘油采用无色透明克拉玛依原装油
7、高低压线采用高强度聚酯、无氧铜杆漆包线
8、铁芯采用全新武钢二硅冷轧硅钢卷片
教你如何选择试验变压器
选择试验变压器时，提醒您主要考虑以下几点：
（1）电压：依据试品的要求，首先选用具有合适电压的试验变压器，使试验变压器的高压侧额定电压Un高于被试品的试验电压Us,即Un>Us。其次应检查试验变压器所需的低压侧电压，是否能和现场电源电压，调压器相匹配。
（2）电流:试验变压器的额定输出电流In应大于被试品所需的电流Is，即In>Is。被试品所需的电流可按其电容估算，Is=Us w Cx，其中Cx包括试品电容和附加电容。
（3）容量:根据试验变压器输出的额定电流及额定电压，便可确定试验变压器的容量，即P=UnIn。
根据部颁标准规定，试验变压器电压等级有：5、10、25、35、50、100、150、300kV等；容量等级：3、5、10、25、50、100、150、200kVA等。
由计算结果，查部颁标准即可选出所需要的试验变压器。
例如：配电变压器的电压等级和容量是10kV、1000kVA，碰到的试品又基本上是10kV的，就可选择50kV、5kVA的试验变压器，因为10kV、1000kVA的配电变压器的出厂试验电压为35kV，交流试验电压为30kV；同时又可满足10kV绝缘子以及高压开关柜的试验（试验电压为42kV）和10kV电缆的直流试验（直流电压为60kV，对应的交流电压为42.83kV）的要求。在试验容量方面，一台10kV、1000kVA的被试变压器，其充电时的电容电流在30~35kV试验时约为80~110mA，因为35kV×110mA<5kva，因此5kva能满足要求。又如一台35kv、2000~4000kva的变压器，当试验电压在72~85kv时的电容电流约为150~260ma，6000~8000kva的约为300~420ma，10000kva的约为800~1000ma等，此时所选试验变压器的容量必须大于上述试品电容电流所对应的容量。一般认为，试验变压器容量为被试品（电力变压器）容量的5‰。
技术参数
规格型号
容量(kVA)
高压电压(kV)
高压电流(mA)
低压输入
变比(高/仪)
温升℃(30分钟)
电压(V)
电流(A)
ZSYD(J/Z)1.5/50
1.5
50
30
200
7.5
500
10
ZSYD(J/Z)3/50
3
50
60
200
15
500
10
ZSYD(J/Z)5/50
5
50
100
200
25
500
10
ZSYD(J/Z)10/50
10
50
200
200
50
500
10
ZSYD(J/Z)20/50
20
50
400
380
52.6
500
10
ZSYD(J/Z)30/50
30
50
600
380
79
500
10
ZSYD(J/Z)50/50
50
50
1000
380
132
500
10
ZSYD(J/Z)5/100
5
100
50
200
25
1000
10
ZSYD(J/Z)10/100
10
100
100
200
50
1000
10
ZSYD(J/Z)20/100
20
100
200
380
52.6
1000
10
ZSYD(J/Z)30/100
30
100
300
380
79
1000
10
ZSYD(J/Z)50/100
50
100
500
380
132
1000
10
合作：国网武汉高所 • 湖北计量院 • 国网电网研究院 • 广东计量院 • 江苏计量院 • 河北计量院 • 云南计量院 • 四川计量院 • 天津电科院 • 南网院 • 武汉计量 • 北京电科院 • 中国中车

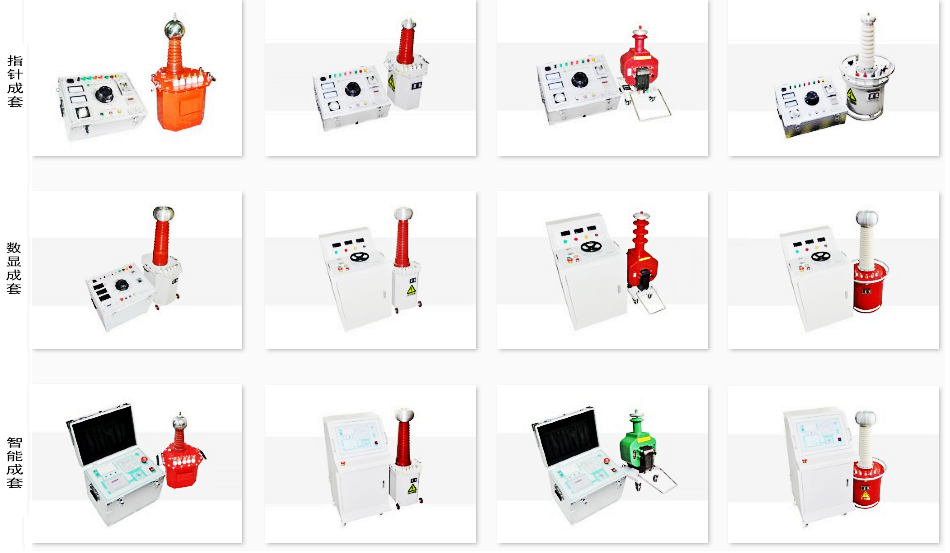

油浸式工频耐压试验装置（智能式）
油浸式工频耐压试验装置（手动式）
充气式工频耐压试验装置（智能式）
充气式工频耐压试验装置（手动式）
干式工频耐压试验装置（智能式）
干式工频耐压试验装置（手动式）
油浸式工频耐压试验装置（超轻式）
合作：国网武汉高所 • 湖北计量院 • 国网电网研究院 • 广东计量院 • 江苏计量院 • 河北计量院 • 云南计量院 • 四川计量院 • 天津电科院 • 南网院 • 武汉计量 • 北京电科院 • 中国中车
服务理念
湖北中试高测电气控股有限公司始终坚持"精心打造精品、优质回报客户"的宗旨，并严格执行《售后服务承诺书》，我们深信优质、系统、全面、快捷的服务是事业发展的基础。建立完善的销售服务机制，将销售服务工作纳入企业管理范畴，坚持常抓不懈；
主动服务
公司作为领先高新技术企业是电力检测仪器和高压试验设备的研制厂商，是电力、水利、石油、铁路、矿山等相关领域试验解决方案产品的供应商。用心去感知，帮助客户降低成本、提高效率。满足客户的服务期望，不断引导、开发和创造客户消费需求；
差异化服务
公司细分供电系统、发电系统、用电单位和科研院所等，精心设计针对性营销服务方案，打造具有竞争力的客户和业务品牌。秉承"服务为本、诚信经营"的方针，完善服务系统，加强售前、售中、售后服务，对不同地域客户在诸多现场使用产品出现的各种问题及时帮助解决，使用户感到极大方便；
高效服务
高效的服务为公司迎来效益，同时我们以服务促发展，以客户为中心的服务体系，建立健全营销渠道，优化服务流程，改善支撑手段，赢得了广大客户的信任，产品和服务赢得至高市场荣誉；
优质服务
公司推崇5S服务理念，引领服务先进理念，以亲和、细致的服务感动客户，尊重客户，理解客户，持续提供超越客户期望的产品与服务，竭尽所能诚信天下，做客户们永远的伙伴。
服务流程
我们严格执行《售后服务承诺书》，我们深信优质、系统、全面、快捷的服务是事业发展的基础。经过多年的不断探索和进取，我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念。并以严格的管理、先进的技术创建国内一流的服务企业为目标，制定了规范管理制度，严格过程控制，保证产品质量，达到顾客满意的质量方针，坚持"用户第一"的原则，构建良好的销售服务体系，为客户提供优质的售前、售中及售后服务!
1. 尊敬的的用户，不论您有何种需求：只要您拨打湖北中试高测电气控股有限公司统一服务热线 027-83982728 剩下的事有我们来做；
2. 我们的服务专员将会给您提供专业的产品咨询和技术解答；
3. 了解您的诉求，建立产品服务记录，并与您协商确定售后服务方式；
4. 如有需要，我们会第一时间安排专业的技术工程师按与您约定的时间准时到达试验现场；
5. 工程师将向您详细地讲解产品的工作原理和实验操作步骤；
6. 工程师将现场指导您完成整个试验过程，并对您提出的技术问题给予专业的解答；
7. 工程师还会为您购买的武汉中试产品进行全面检测，如有故障，将一并解决；
8. 服务完成后请您对我们的服务提出宝贵的意见或建议，服务信息将同步到售后服务中心；
9. 售后服务中心将积极跟进服务进度，并定期跟踪回访。
售后服务承诺书
一、售前服务承诺
1. 提供专业咨询。在2小时之内答复您提出的专业技术问题；
2. 提供详细资料。在4小时之内将您所需要的技术资料邮出，并争取您能在两日内收到；
3. 提供合理报价。在2小时之内为您提供合理报价；
4. 提供考察接待。随时接待您的考察，并尽力为您的考察工作提供各种便利条件。
二、售中服务承诺
1. 采用全国统一的《工业品买卖合同》与您签订合同和技术协议；
2. 自觉遵守合同法的规定，确保合同及技术协议顺利履行；
3. 竭力按时按量为您提供优质产品，并采用最优运输方式，确保您收到货物完好无缺；
4. 积极与使用人员沟通，尊重用户安排，为用户提供周到的技术支持；
5. 按合同的规定为您提供送检、安装、调试及培训等服务；
6. 无论合同大小，所有客户在价格及服务方面都是公平的。
三、售后限时服务承诺
1. 我们将按照客户的要求提供相关的技术培训和技术资料；
2. 产品有质量问题，三年免费保修，终生维护，有合同约定的按合同约定；
3. 我们保证在15分钟内进行电话指导，由您自行排除设备的简单故障；
4. 对于10公斤以下的仪器，在两日内排除故障或提供新的设备供您暂时使用，直到损坏设备修好为止；
5. 对于10公斤以上的仪器，在三日内排除故障或提供新的设备供您暂时使用，直到损坏设备修好为止；
6. 我们对所销售的设备3年免费维护，终生维修，长期提供备品备件，软件免费升级，有合同约定的除外。
服务相关说明
1. 我公司愿为用户提供各种技术咨询，当好参谋，并提供有关技术资料，如产品样本、图片、产品说明书；
2. 对于用户来电、来函及来人询价访问，我公司将热情接待，及时给予答复；
3. 我公司配有送货专车，对于客户确定合作之后，我们会选择合理的物流送货方式将产品安全送达规定地点；
4. 产品在运送过程中，如果由于运输原因，致使产品损坏，我公司将与用户协商解决办法，直到达到用户满意为止；
5. 产品在货物送达时，经验货如果发现有漏货、错货或短货等数量上问题，在接到通知后，将立即派人到现场进行服务和处理；
6. 在用户使用过程中，如果发现由于我公司方面的责任引起的产品质量问题，我公司在接到通知后，保证在1小时内作出答复；对需要派工程师处理的，保证立即指派技术人员到达现场排除问题，不需要到现场服务的，一定当好参谋，为用户提供最佳处理方案；
7、我公司派人到用户现场服务的，应与用户电话商定到达日期，假如由于某种客观原因，不能如期到达，必须事前通知用户，并说明原因或采取相应措施，保证用户不受损失或把损失降到最低程度。
合作：国网武汉高所 • 湖北计量院 • 国网电网研究院 • 广东计量院 • 江苏计量院 • 河北计量院 • 云南计量院 • 四川计量院 • 天津电科院 • 南网院 • 武汉计量 • 北京电科院 • 中国中车
点击下载
|
ZSYD(J/Z)-3kVA/50kV工频耐压试验装置 (交直流试验变压器及控制箱) |
品牌:中试控股 |
||
|
ZSYD(J/Z)-3kVA/50kV交直流试验变压器 |
|||
|
容量 |
3KVA |
||
|
输入电压 |
AC200V · 50Hz |
||
|
输入电流 |
15A |
||
|
输出电压 |
AC：50KV |
DC：70KV |
|
|
输出电流 |
AC：100mA |
DC：71.4mA |
|
|
ZSXC-3kVA控制箱 |
|||
|
容量 |
3KVA |
||
|
输入电压 |
AC220V · 50Hz |
||
|
输入电流 |
13A |
||
|
输出电压 |
0～250V |
||
|
输出电流 |
0～15A |
||
|
全套组成 |
ZSYD(J/Z)-3KVA/50KV交直流试验变压器·ZSXC-3KVA控制箱·输出高压线（30KV悬空设置）·长3m连接线2*2.5mm²+3*1.5mm²·长3m电源导线2*2.5mm²·接地线1.5mm²（黄绿色长3m）·放电棒50KV/70KV |
||
|
ZSYD(J/Z)-5KVA/50KV工频耐压试验装置(交直流试验变压器及控制箱) |
品牌:中试控股 |
||
|
ZSYD(J/Z)-5KVA/50KV交直流试验变压器 |
|||
|
容量 |
5KVA |
||
|
输入电压 |
AC200V · 50Hz |
||
|
输入电流 |
15A |
||
|
输出电压 |
AC：50KV |
DC：70KV |
|
|
输出电流 |
AC：100mA |
DC:100mA |
|
|
ZSXC-5kVA控制箱 |
|||
|
容量 |
5KVA |
||
|
输入电压 |
AC220V · 50Hz |
||
|
输入电流 |
23A |
||
|
输出电压 |
0～250V |
||
|
输出电流 |
0～25A |
||
|
全套组成 |
ZSYD(J/Z)-5kVA/50kV交直流试验变压器·ZSXC-5KVA控制箱·长3m电源导线2*2.5mm²·长3m连接线2*2.5mm²+3*1.5mm²·输出高压线（30KV悬空设置）·接地线1.5mm²（黄绿色长3m）·放电棒50KV/70KV |
||
|
ZSYD(J/Z)-10KVA/50KV工频耐压试验装置(交直流试验变压器及控制箱) |
品牌:中试控股 |
||
|
ZSYD(J/Z)-10KVA/50KV交直流试验变压器 |
|||
|
容量 |
10KVA |
||
|
输入电压 |
AC200V · 50Hz |
||
|
输入电流 |
50A |
||
|
输出电压 |
AC：50KV |
DC：70KV |
|
|
输出电流 |
AC：200mA |
DC：142.8mA |
|
|
ZSXC-10KVA控制箱 |
|||
|
容量 |
10KVA |
||
|
输入电压 |
AC220V · 50Hz |
||
|
输入电流 |
45A |
||
|
输出电压 |
0～250V |
||
|
输出电流 |
0～50A |
||
|
全套组成 |
ZSYD(J/Z)-10KVA/50KV交直流试验变压器· ZSTC-10KVA控制台·输出高压线（50KV悬空设置）·连接线2*6mm²+3*1.5mm²（长3m）·电源导线2*6mm²（长3m）·接地线4mm²（黄绿色长3m）·放电棒50KV/70KV |
||
|
ZSYDJ-15KVA/55KV工频耐压试验装置(交流试验变压器及控制台) |
品牌:中试控股 |
|
|
ZSYDJ-15KVA/55KV交流试验变压器 |
||
|
容量 |
15KVA |
|
|
输入电压 |
AC400V · 50Hz |
|
|
输入电流 |
37.5A |
|
|
输出电压 |
55KV |
|
|
输出电流 |
0.272A |
|
|
仪表电压 |
100V |
|
|
ZSTC-15KVA控制台 |
||
|
容量 |
15KVA |
|
|
输入电压 |
两相AC380V+N · 50Hz |
|
|
输入电流 |
39.4A |
|
|
输出电压 |
单相AC0-430V |
|
|
输出电流 |
37.5A |
|
|
全套组成 |
ZSYDJ-15KVA/55KV交流试验变压器·ZSTC-15KVA控制台·长3m电源导线2*6mm²+1*1.5mm²·长3m连接线2*6mm²+3*1.5mm²·输出高压线（30KV悬空设置）·接地线1.5mm²（长3m） |
|
|
ZSYD(J/Z)-20KVA/50KV工频耐压试验装置(交直流试验变压器及控制台) |
品牌:中试控股 |
||
|
ZSYD(J/Z)-20KVA/50KV交直流试验变压器 |
|||
|
容量 |
20KVA |
||
|
输入电压 |
AC400V · 50Hz |
||
|
输入电流 |
50A |
||
|
输出电压 |
AC：50KV |
DC：70KV |
|
|
输出电流 |
AC：400mA |
DC:200mA |
|
|
ZSTC-20kVA控制台 |
|||
|
容量 |
20KVA |
||
|
输入电压 |
AC380V · 50Hz |
||
|
输入电流 |
52.6A |
||
|
输出电压 |
0～430V |
||
|
输出电流 |
0～50A |
||
|
全套组成 |
ZSYD(J/Z)-20KVA/50KV交直流试验变压器·ZSTC-20KVA控制台·输出高压线（50KV悬空设置）·长3m连接线2*6mm²+3*1.5mm²·长3m电源导线2*6mm²·接地线4mm²（黄绿色长3m）·放电棒70KV |
||
|
ZSYDJ-30kVA/50kV工频耐压试验装置(交流试验变压器及控制台) |
品牌:中试控股 |
|
|
ZSYDJ-30KVA/50KV交流试验变压器 |
||
|
容量 |
30KVA |
|
|
输入电压 |
AC400V · 50Hz |
|
|
输入电流 |
75A |
|
|
输出电压 |
AC50KV |
|
|
输出电流 |
AC600mA |
|
|
ZSTC-30KVA控制台 |
||
|
容量 |
30KVA |
|
|
输入电压 |
AC380V · 50Hz |
|
|
输入电流 |
78A |
|
|
输出电压 |
0～430V |
|
|
输出电流 |
0～70A |
|
|
全套组成 |
ZSYDJ-30KVA/50KV交流试验变压器·ZSTC-30KVA控制台·输出高压线（50KV悬空设置）·长3m连接线2*6mm²+3*1.5mm²·长3m电源导线2*6mm²·接地线4mm²（黄绿色长3m） |
|
|
ZSYDJ-50kVA/50kV工频耐压试验装置(交流试验变压器及控制台) |
品牌:中试控股 |
|
|
ZSYDJ-50KVA/50KV交流试验变压器 |
||
|
容量 |
50KVA |
|
|
输入电压 |
AC400V · 50Hz |
|
|
输入电流 |
125A |
|
|
输出电压 |
AC：50KV |
|
|
输出电流 |
AC：100mA |
|
|
仪表电压 |
100V |
|
|
ZSTC-50KVA控制台 |
||
|
容量 |
50KVA |
|
|
输入电压 |
AC380V · 50Hz |
|
|
输入电流 |
131.5A |
|
|
输出电压 |
单相0～430V |
|
|
输出电流 |
0～125A |
|
|
全套组成 |
ZSYDJ-50KVA/50KV交流试验变压器·ZSTC-50KVA控制台·输出高压线50KV（悬空设置）·连接线2*6mm²+3*1.5mm²（长3m）·电源导线2*6mm²（长3m）·接地线4mm²（黄绿色长3m） |
|
|
ZSYD(J/Z)-5KVA/100KV工频耐压试验装置(交直流试验变压器及控制箱) |
品牌:中试控股 |
||
|
ZSYD(J/Z)-5KVA/100KV交直流试验变压器 |
|||
|
容量 |
5KVA |
||
|
输入电压 |
AC200V · 50Hz |
||
|
输入电流 |
25A |
||
|
输出电压 |
AC：50KV |
DC：70KV |
|
|
输出电流 |
AC：50mA |
DC: 35.7mA |
|
|
ZSXC-5KVA控制箱 |
|||
|
容量 |
5KVA |
||
|
输入电压 |
AC220V · 50Hz |
||
|
输入电流 |
25A |
||
|
输出电压 |
0～250V |
||
|
输出电流 |
0～25A |
||
|
全套组成 |
ZSYD(J/Z)-5KVA/100KV试验变压器·ZSXC-5KVA控制箱·输出高压线30KV（悬空设置）·连接线2*2.5mm²+3*1.5mm²（长3m）·电源导线2*2.5mm²（长3m）·接地线1.5mm²·放电棒50KV/70KV |
||
|
ZSYD(J/Z)-10KVA/100KV工频耐压试验装置(交直流试验变压器及控制箱) |
品牌:中试控股 |
||
|
ZSYD(J/Z)-10KVA/100KV交直流试验变压器 |
|||
|
容量 |
10KVA |
||
|
输入电压 |
AC200V · 50Hz |
||
|
输入电流 |
50A |
||
|
输出电压 |
AC：100KV |
DC：140KV |
|
|
输出电流 |
AC：100mA |
DC: 71.4mA |
|
|
ZSXC-10KVA控制箱 |
|||
|
容量 |
10KVA |
||
|
输入电压 |
AC220V · 50Hz |
||
|
输入电流 |
45.5A |
||
|
输出电压 |
0～250V |
||
|
输出电流 |
0～50A |
||
|
全套组成 |
ZSYD(J/Z)-10KVA/100KV交直流试验变压器· ZSTC-10KVA控制台·输出高压线30KV（悬空设置）·连接线2*6mm²+3*1.5mm²（长3m）·电源导线2*6mm²（长3m）·接地线1.5mm²（黄绿色长3m）·放电棒50KV/70KV |
||
|
ZSYD(J/Z)-15KVA/100KV工频耐压试验装置(交直流试验变压器及控制台) |
品牌:中试控股 |
||
|
ZSYD(J/Z)-15KVA/100KV交直流试验变压器 |
|||
|
容量 |
15KVA |
||
|
输入电压 |
AC400V · 50Hz |
||
|
输入电流 |
37.5A |
||
|
输出电压 |
AC：100KV |
DC：140KV |
|
|
输出电流 |
AC：150mA |
DC: 107mA |
|
|
ZSTC-15KVA控制台 |
|||
|
容量 |
15KVA |
||
|
输入电压 |
AC380V · 50Hz |
||
|
输入电流 |
39.5A |
||
|
输出电压 |
0～430V |
||
|
输出电流 |
0～37.5A |
||
|
全套组成 |
ZSYD(J/Z)-15KVA/100KV交直流试验变压器·ZSTC-15KVA控制台·输出高压线30KV（悬空设置）·连接线2*6mm²+3*1.5mm²（长3m）·电源导线2*6mm²（长3m）·接地线1.5mm²（黑3m）·放电棒50KV/70KV |
||
|
ZSYD(J/Z)-20KVA/100KV工频耐压试验装置(交直流试验变压器及控制台) |
品牌:中试控股 |
||
|
ZSYD(J/Z)-20KVA/100KV交直流试验变压器 |
|||
|
容量 |
20KVA |
||
|
输入电压 |
AC400V · 50Hz |
||
|
输入电流 |
50A |
||
|
输出电压 |
AC：100KV |
DC：140KV |
|
|
输出电流 |
AC：200mA |
DC: 142.8mA |
|
|
ZSTC-20KVA控制台 |
|||
|
容量 |
20KVA |
||
|
输入电压 |
AC380V+N · 50Hz |
||
|
输入电流 |
52.6A |
||
|
输出电压 |
0～430V |
||
|
输出电流 |
0～50A |
||
|
全套组成 |
ZSYD(J/Z)-20KVA/100KV交直流试验变压器·ZSTC-20KVA控制台·输出高压线10KV（悬空设置,不可拖地）·连接线2*6mm²+3*1.5mm²（长3m）·电源导线2*6mm²（长3m）·接地线1.5mm²·放电棒50KV/70KV |
||
|
ZSYDJ-50KVA/100KV工频耐压试验装置(交流试验变压器及控制台) |
品牌:中试控股 |
|
|
ZSYDJ-50KVA/100KV交流试验变压器 |
||
|
容量 |
50KVA |
|
|
输入电压 |
AC400V · 50Hz |
|
|
输入电流 |
125A |
|
|
输出电压 |
AC：100KV |
|
|
输出电流 |
AC500mA |
|
|
仪表电压 |
100V |
|
|
ZSTC-50KVA控制台 |
||
|
容量 |
50KVA |
|
|
输入电压 |
AC380V · 50Hz |
|
|
输入电流 |
52.6A |
|
|
输出电压 |
单相0～430V |
|
|
输出电流 |
0～125A |
|
|
全套组成 |
ZSYDJ-50KVA/150KV交流试验变压器·ZSTC-50KVA控制台·输出高压线30KV（悬空设置）·连接线2*16mm²+3*1.5mm²（长3m）·电源导线2*16mm²（长3m）·接地线1.5mm²（黄绿色长3m） |
|
