ZSGTB干式试验变压器


  • 发供电设备、各种电工产品及绝缘工具材料抗电强度试验的必备设备
  • 参考标准: DL/T474.4-2006,DL/T848.2-2002
    • 过电压保护功能

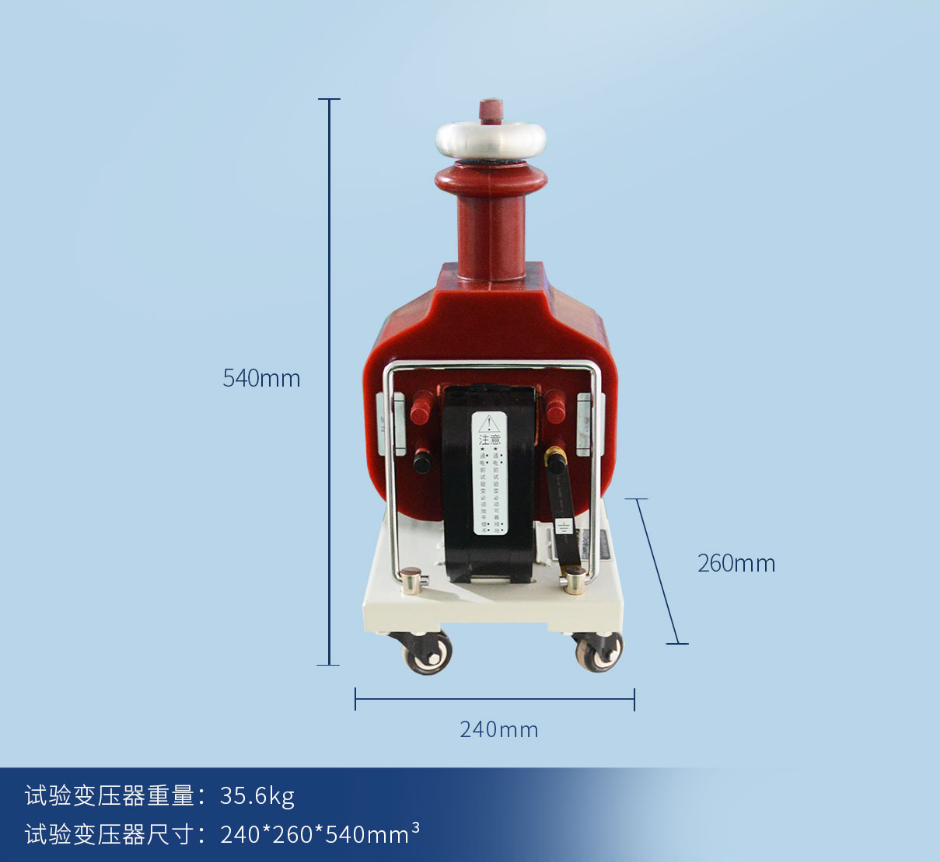

    • 体积小、重量轻、结构紧凑、无渗油,免维护
    • 外形美观、接线简单直观,使用方便

  • 湖北电气百强企业 / 华中大区最大生产基地
  • 三年质保,一年包换,六个月包退,一个月试用
  • 30年生产经验 / 技术•精工•品质代表全行业最高水平

  • 产品咨询、购买、维护欢迎来电 027-83621138 联系我们








  • 简介
  • 案例
  • 说明书
  • 保修
  • 下载
  • 经验
    业务直拨:027-83621138 / 83982728



产品简介

ZSGTB干式试验变压器又称升压器,它是发供电设备、各种电工产品及绝缘工具材料抗电强度试验的必备设备。
湖北中试高测电气控股有限公司生产的干式试验变压器系列,彻底改变了老式试验变压器笨、大、重的落后状况,在装上配套生产的高压硅堆后能提供直流高压试验电源,配以控制箱(台)、自动保护微安表、球隙等附属设备,特别适用于现场测试,使繁重的工作变得方便、迅速、轻松灵活,效率大为提高。因此,深受电力系统和大型厂矿高压试验人员的欢迎。

产品别称

干式试验变压器、电力高压试验变压器、超轻型高压试验变压器、串级式高压试验变压器、交直流高压发生器、高压升压器、高压耐压机、高压耐压仪、干式耐压试验变压器

产品特征

1、本干式试验变压器体积小、重量轻、结构紧凑、无渗油,免维护;

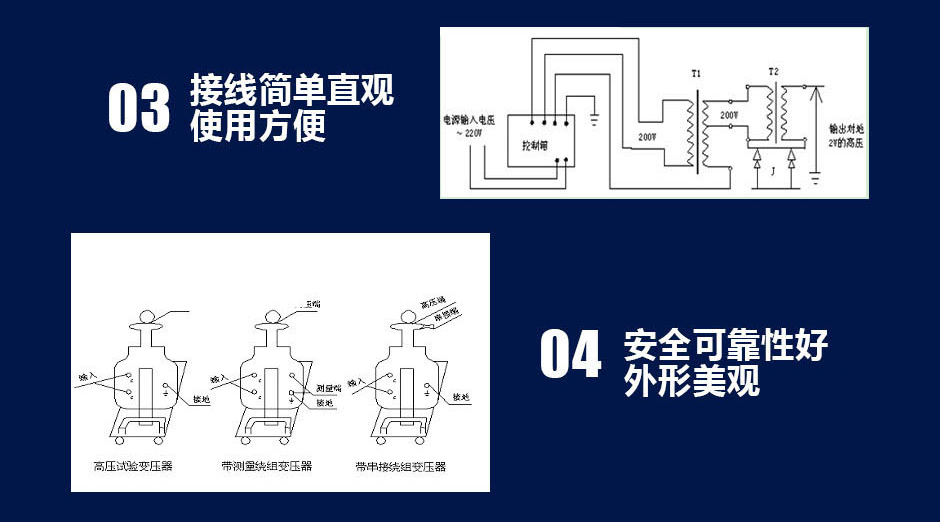

2、接线简单直观,使用方便;
3、绝缘可靠性好,外形美观;
4、该干式试验变压器有过电压保护功能。
5、单台额定容量: 2~50kVA
6、单台额定输出电压:AC0~50~100kV
7、变比误差:<±1%
8、阻抗电压:<10%
9、表面温升:<55℃

(控制部分可以定做过压保护和过流保护,即双保护功能)  可根据客户定制不同的规格,CQSB 和 GYD  型号会沿用,产品已升级为最新版

阻抗电压 ≤12%
输出电压波形 正弦波
表面温升 <55℃
空载电流 <4%
允许连续运行时间 60min
主要产品规格(特殊规格可以定制)
规格型号 容量(kVA) 输入电压(V) 输出电压(kV) 输出电流(mA) 外形尺寸(mm) 重量(kg)
  ZSGTB-1.5/50 1.5 200

400
50 30 260×240×450 12
ZSGTB-3/50 3 60 330×280×510 25
ZSGTB-5/50 5 100 330×280×510 37
ZSGTB-10/50 10 200 360×350×850 32
ZSGTB-15/50 15 300 360×350×950 72
ZSGTB-20/50 20 400 360×350×1000 78
ZSGTB-25/50 25 500 430×450×1100 82
ZSGTB-30/50 30 600 430×450×1200 120
ZSGTB-5/100 5 200

400
100 50 360×350×1000 72
ZSGTB-10/100 10 100 360×350×1100 75
ZSGTB-15/100 15 150 360×350×1200 78
ZSGTB-20/100 20 200 430×450×1200 82
ZSGTB-25/100 25 250 430×450×1200 110
ZSGTB-30/100 30 300 430×450×1200 120
ZSGTB-15/120 15 120 125 360×350×1100 85
ZSGTB-20/120 20 160 430×450×1200 121
ZSGTB-25/120 25 200 430×450×1200 115
ZSGTB-30/120 30 250 430×450×1200 130

产品附件

名称 说明 数量
试验变压器+配套连接线 / 1台
接线柱(局部) / 1个
高压输出端 / 1个
均压环 / 1个
底座+移动脚轮 / 1套
说明书 / 1本
检验报告 / 1份
合格证 / 1张



辅助件(选配)

1、保护式数字微安表     0-2000uA

2、阻容式交直流分压器  FRC-50、100、150、200、300kV

3、高压直流放电棒    FZ-70、140、210KV

4、高压硅堆        2DL-150、300、450KV

5、绝缘支架        50、100、200、300KV

6、高压滤波电容     0.01uF~0.1uF, 40-100KV

7、保护球隙架      Q-50、100、150、200、250、300KV

8、标准试油杯      400mL

9、折叠小推车      150、300型

10、水电阻       50、100、150、200、300KV

11、高压验电器     10、35KV

优点

干式试验变压器与其同容量油浸式实验变压器相比具重量轻,操作方便,无渗漏油等优点。

干式试验变压器采用了线圈环氧真空浇注成型及CD型铁芯的新工艺、新材料,本仪器可输出交、直流高压,对各类高压试验提供高电压,适用于电力系统及各电力用户在现场检测各种电器设备的绝缘性能及绝缘工具的耐压试验。装置可根据需求配以控制箱(台)、自动保护微安表、球隙等附属设备。

工作原理

输入电压为200V400V,采用配套的试验变压器控制箱(台)的自耦调压器,调节输入电压至5kv干式试验变压器初级绕组(低压端),利用电磁感应原理,在次级绕组(高压端)可获得与其初级绕组匝数之比同等倍数的高压输出,从零伏连续可调到额定的最高值。在作直流耐压及泄漏电流测试时,只要把高压硅堆安装在高压输出端,即可取得直流高压,其幅值是工频高压值的1.414倍。

现场试验时的操作方法

1. 试验前,应将干式试验变压器的高压尾“ ┻ ”端可靠接地,否则将危及人身与设备的安全。

2. 操作前必须熟悉5kv干式试验变压器与电源控制箱的电气原理及使用方法。

3. 按接线图接线。

4. 准备工作和安全措施就绪,空试一次设备。

5. 接上被试品。

6. 合上电源,控制箱()电源指示灯亮。

7. 按下合闸按钮,合闸指示灯亮。

8. 顺时针均匀加压,注视电压表到达的阶段电压幅值及被试品情况直至额定试验电压。

9. 持续规定耐压时间并注视电流表及被试品。

10. 耐压时间到,注视kV表并迅速将调压器回零。

11. 用放电棒经电阻放电,然后直接接地放电。

12. 高压部分可能被充电部位一一放电,改变或拆除高压线引线,至此一次()试验终止。

两台干式试验变压器如何做串激试验?

1)当两台干式试验变压器作串级联接时,第I台与第II台干式试验变压器容量之比为21,总容量为第I台容量,总电压为两单台最高输出电压之和,电流为容量与总电压之比。例:5kVA/50kV3kVA/50kV。两台串级使用时总容量为5 kVA ,总输出电压为100 kV,输出电流为50mA

2)当三台干式试验变压器作串级联接时,则三台容量之比为3:2:1,总容量同样为第I台容量,总电压为三台输出电压之和。

注:无论两级串、三级串,输出电流严禁超出最后一级额定电流。

做串激试验时注意事项

中试控股可提供外附整流装置。在现场可方便获得直流高压试验电源。

干式试验变压器高压尾和测量线圈尾端在内部联接,使用时第I级高压尾连同外壳必须良好接地,第II级和第III级连同外壳必须固定电位,因此第II级和第III级外壳电位是U2U,必须置放在绝缘支架上,并与人保持足够安全距离。

在串级高压试验时,应特别注意检查II级、III级的接线正确性,接反会造成输出电压为零,可用分压器直接监测高压输出。还应检查绝缘支架的电气强度是否满足电压要求。

标准参考

根据《电气装置安装工程 电气设备交接试验标准》 GB 50150-91的规定:

10kV 油浸变压器交流工频耐压试验标准为:出厂35kV  交接30kV;

10kV 并联电抗器交流工频耐压试验标准为:出厂35kV  交接30kV;

10kV 电压互感器交流工频耐压试验标准为:出厂30kV  交接27kV;

10kV 断路器交流工频耐压试验标准为:出厂30kV  交接27kV;

10kV 电流互感器交流工频耐压试验标准为:出厂30kV  交接27kV;

10kV 干式电抗器交流工频耐压试验标准为:出厂30kV  交接30kV;

10kV 纯瓷或纯瓷充油套管交流工频耐压试验标准为:出厂30kV  交接30kV;

10kV 固体有机绝缘套管工频耐压试验标准为:出厂30kV  交接27kV;

10kV 支柱绝缘子交流工频耐压试验标准为:出厂42kV  交接42kV;

10kV 隔离开关交流工频耐压试验标准为:出厂42kV  交接42kV;

10kV 干式变压器交流工频耐压试验标准为:出厂28kV  交接24kV;



配套控制部分选型



























销售热线

  • 销售热线:027-83621138  /  83629368
  • 售后专线:027-83982728
  • 在线客服 qq: 149650365

增值服务

  • 三年质保 一年包换  |  一个月包退 三个月试用

部分客户展示











































































































注: 1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
     2.了解更多湖北中试高测电气控股有限公司产品信息请进入产品中心,服务热线:027-8362 1138 。

说明书在线索取QQ:149650365









注: 1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
     2.了解更多湖北中试高测电气控股有限公司产品信息请进入产品中心,服务热线:027-8362 1138 。

售后客服

客服服务中心:027-83635550,我们将尽快安排电力工程师为您及时解答!

保修承诺

三年质保,一年包换,六个月包退,一个月试用

同时配套一站式的全面服务,公司会为每一个客户提供免费的专业技术服务和现场指导工作,公司拥有一组完善的客服系统,为客户提供一对一的售前、售中、售后三大服务环节,为每一位客户免除后顾之忧,树立公司以客户为中心的精神。

在湖北中试控股长达近30年的不懈努力与坚持以品质为核心理念运行中,如今,产品品质保障已经成为电力预防性试验行业独有不可复制的核心竞争优势,在市场上已经树立良好的口碑形象。除了把控好产品的卓越品质以外,同时也离不开专业、经验丰富的电力团队。

用户至上和诚信为本是我们的服务宗旨,而质量是生命的保证,实现三年保修/一年包换/六个月包退/一个月试用/终身维护的服务承诺,正是验证了公司对产品质量的信心所在,而信心的来源,正是因为我们拥有优厚的产品质量!

经过多年的不断探索和进取,我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念,制定了"规范管理制度、严格过程控制、保证产品质量、达到顾客满意"的质量方针,坚持"用户第一"的原则,构建良好的销售服务体系,为客户提供优质的售前、售中及售后服务!

因厂家会在没有任何提前通知的情况下更改产品包装或者一些附件,本司不能确保客户收到的货物与网站图片、附件说明完全一致。产品详细信息均以实物为准,请购买前与销售人员进行确认。具体型号参数请参考说明书。本服务承诺最终解释权归湖北中试高测电气控股有限公司所有。
注: 1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
     2.了解更多湖北中试高测电气控股有限公司产品信息请进入产品中心,服务热线:027-8362 1138 。

资料下载

文件名 更新时间 点击下载
ZSGTB干式试验变压器说明书 2014年04月13日 点击下载
ZSGTB干式试验变压器PDF说明书 2014年04月13日 点击下载
          索取说明书: QQ  149640060


注: 1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
     2.了解更多湖北中试高测电气控股有限公司产品信息请进入产品中心,服务热线:027-8362 1138 。

经验库



如何选择试验变压器

选择试验变压器时,主要考虑以下几点:

 1)电压。依据试品的要求,首先选用具有合适电压的试验变压器,使试验变压器的高压侧额定电压Un高于被试品的试验电压Us,Un>Us。其次应检查试验变压器所需的低压侧电压,是否能和现场电源电压,调压器相匹配。

 2)电流。试验变压器的额定输出电流In应大于被试品所需的电流Is,即In>Is。被试品所需的电流可按其电容估算,Is=Us w Cx,其中Cx包括试品电容和附加电容。

 3)容量。根据试验变压器输出的额定电流及额定电压,便可确定试验变压器的容量,即P=UnIn

    根据部颁标准规定,我国试验变压器的电压等级有:510253550100150300kV等;容量等级有:35102550100150200kVA等。

    由计算结果,查部颁标准即可选出所需要的试验变压器。如有特殊要求,一般可向制造厂订购特殊规格的试验变压器。

    例如:配电变压器的电压等级和容量是10kV1000kVA,碰到的试品又基本上是10kV的,就可选择50kV5kVA的试验变压器,因为10kV1000kVA的配电变压器的出厂试验电压为35kV,交流试验电压为30kV;同时又可满足10kV绝缘子以及高压开关柜的试验(试验电压为42kV)和10kV电缆的直流试验(直流电压为60kV,对应的交流电压为42.83kV)的要求。在试验容量方面,一台10kV1000kVA的被试变压器,其充电时的电容电流在30~35kV试验时约为80~110mA,因为35kV×110mA<5kVA,因此5kVA能满足要求。又如一台35kV2000~4000kVA的变压器,当试验电压在72~85kV时的电容电流约为150~260mA6000~8000kVA的约为300~420mA10000kVA的约为800~1000mA等,此时所选试验变压器的容量必须大于上述试品电容电流所对应的容量。一般认为,试验变压器容量为被试品(电力变压器)容量的5‰。



干式试验变压器的选择技巧

  一、根据使用环境特征及防护要求,干式变压器可选择不同的外壳。
  通常选用IP20防护外壳,可防止直径大于12mm的固体异物及鼠、蛇、猫、雀等小动物进入,造成短路停电等恶性故障,为带电部分提供安全屏障。若须将变压器安装在户外,则可选用IP23防护外壳,除上述IP20防护功能外,更可防止与垂直线成60°角以内的水滴入。但IP23外壳会使变压器冷却能力下降,选用时要注意其运行容量的降低。
 二、干式变压器冷却方式分为自然空气冷却(AN)和强迫空气冷却(AF)。自然空冷时,变压器可在额定容量下长期连续运行。强迫风冷时,变压器输出容量可提高50%。适用于断续过负荷运行,或应急事故过负荷运行;由于过负荷时负载损耗和阻抗电压增幅较大,处于非经济运行状态,故不应使其处于长时间连续过负荷运行。

三、干式试验变压器选型的安全运行和使用寿命,很大程度上取决于变压器绕组绝缘的安全可靠。绕组温度超过绝缘耐受温度使绝缘破坏,是导致变压器不能正常工作的主要原因之一,因此对变压器的运行温度的监测及其报警控制是十分重要的。
 (1)超温报警、跳闸:通过预埋在低压绕组中的PTC非线性热敏测温电阻采集绕组或铁心温度信号。当变压器绕组温度继续升高,若达到155℃时,系统输出超温报警信号;若温度继续上升达170℃,变压器已不能继续运行,须向二次保护回路输送超温跳闸信号,应使变压器迅速跳闸。
  (2)
温度显示系统:通过预埋在低压绕组中的Pt100热敏电阻测取温度变化值,直接显示各相绕组温度(三相巡检及最大值显示,并可记录历史最高温度),可将最高温度以420mA模拟量输出,若需传输至远方(距离可达1200m)计算机,可加配计算机接口,1只变送器,最多可同时监测31台变压器。系统的超温报警、跳闸也可由Pt100热敏传感电阻信号动作,进一步提高温控保护系统的可靠性。
  (3)
风机自动控制:通过预埋在低压绕组最热处的Pt100热敏测温电阻测取温度信号。变压器负荷增大,运行温度上升,当绕组温度达110℃时,系统自动启动风机冷却;当绕组温度低至90℃时,系统自动停止风机。
 四、干式变压器的过载能力与环境温度、过载前的负载情况(起始负载)、变压器的绝缘散热情况和发热时间常数等有关,若有需要,可向生产厂索取干式变压器的过负荷曲线。
  (1)选择计算变压器容量时可适当减小:充分考虑某些轧钢、焊接等设备短时冲击过负荷的可能性——尽量利用干式变压器的较强过载能力而减小变压器容量;对某些不均匀负荷的场所,如供夜间照明等为主的居民区、文化娱乐设施以及空调和白天照明为主的商场等,可充分利用其过载能力,适当减小变压器容量,使其主运行时间处于满载或短时过载。
  (2)可减少备用容量或台数:在某些场所,对变压器的备用系数要求较高,使得工程选配的变压器容量大、台数多。而利用干变的过载能力,在考虑其备用容量时可予以压缩;在确定备用台数时亦可减少。变压器处于过载运行时,一定要注意监测其运行温度:若温度上升达155(有报警发出)即应采取减载措施(减去某些次要负荷),以确保对主要负荷的安全供电。
 五、干式变压器因没有油,也就没有火灾、爆炸、污染等问题,故电气规范、规程等均不要求干式变压器置于单独房间内。损耗和噪声降到了新的水平,更为变压器与低压屏置于同一配电室内创造了条件。
  目前,我国树脂绝缘干式变压器年产量已达10000MVA,成为世界上干式变压器产销量最大的国家之一。随着低噪(2500kVA以下配电变压器噪声已控制在50dB以内)、节能(空载损耗降低达25%)SC(B)9系列的推广应用,使得我国干式变压器的性能指标及其制造技术已达到世界先进水平。
  国家建筑标准设计图集《干式变压器安装》-99D268》。
  图集提供了适用于各种场所的干式变压器布置、安装方式,针对变压器与低压PC屏的接口配合列出了多种方案供设计、施工选择。
  随着干式变压器的推广应用,其生产制造技术也获得长足发展,干式变压器将在如下几方面获得进一步发展。
  (1)节能低噪:随着新的低耗硅钢片,箔式绕组结构,阶梯铁心接缝,环境保护要求,噪声研究的深入,以及计算机优化设计等新材料、新工艺、新技术的引入,将使未来的干式变压器更加节能、更加宁静。
  (2)高可靠性:提高产品质量和可靠性,将是人们的不懈追求。在电磁场计算、波过程、浇注工艺、热点温升、局放机理、质保体系及可靠性工程等方面进行大量的基础研究,积极进行可靠性认证,进一步提高干式变压器的可靠性和使用寿命。
  (3)环保特性认证:以欧洲标准HD464为基础,开展干式变压器的耐气候(C0C1C2)、耐环境(E0E1E2)及耐火(F0F1F2)特性的研究与认证。
  (4)大容量:从502500kVA配电变压器为主的干式变压器,向1000020000kVA/35kV电力变压器拓展,随着城市用电负荷不断增加,城网区域变电所越来越深入城市中心区、居民小区、大型厂矿等负荷中心,35kV大容量的小区中心供电电力变压器将获广泛应用。
  (5)多功能组合:从单一变压器向带有风冷、保护外壳、温度计算机接口、零序互感器、功率计量、封闭母线及侧出线等多功能组合式变压器发展。
  (6)多领域发展:从以配电变压器为主,向发电站厂用变压器、励磁变压器、地铁牵引整流变压器、大电流电炉变压器、核电站、船用及采油平台用等特种变压器及多用途领域发展。
        湖北中试高测
专业生产干式试验变压器的实力厂商。湖北中试高测生产的GTB干式试验变压器系列,彻底改变了老式试验变压器笨、大、重的落后状况,在装上配套生产的高压硅堆后能提供直流高压试验电源,配以控制箱()、自动保护微安表、球隙等附属设备,特别适用于现场测试,使繁重的工作变得方便、迅速、轻松灵活,效率大为提高。因此,深受电力系统和大型厂矿高压试验人员的欢迎。



干式试验变压器使用方法及注意事项

使用方法及注意事项

  1.使用前,必须详细阅读变压器的使用说明书和与之配套的控制箱()的说明书。根据说明书接好连接线,接地线应良好接地。

  2.干式变压器控制箱()的电源分别为交流220V 380V两种,经调压器输出到变压器的低压侧输入端。经过变比输出连续可调至额定电压值。

  3.从干式试验变压器的安全和高压试验的严谨性来考虑,避免设备或试品受到破坏,本厂可提供如下图所示的成套设备以满足用户:

       成套设备包括:高压试验变压器、变压器控制箱()、分压器、球隙保护器、放电棒、高压油杯、高压硅堆(直流试验用)、数显微安表(直流试验用)。

  4.当做直流耐压或泄漏电流试验时,可先将高压硅堆、微安表、旋在高压试验变压器的高压输出端上,然后逐渐升压,即可进行直流试验。

  5.当两台试验变压器作串级连接时,第Ⅰ台和第Ⅱ台的额定输出电压相等,其容量之比为2 1,第Ⅱ台变压器必须放置在绝缘支架上,以保证对地绝缘。串接时要注意变压器上的标记(参见联线方式示意图),使极性连接正确,以保证输出预定的电压,否则,输出电压为零。

   注:① 若AB接反。会造成高压输出为零(T1+T2=0),将AB换位即可。

      T2试变底盘,必须与绝缘支架的托盘联接。

  干式试验变压器严格执行国家质检总局规定细则,按照电力部门和技术监督局的标准,确保产品安全。



注意事项:

    做耐压试验时,由于电气距离的原因会有三种声音:

    噼啪噼啪:是空气电离的声音。

   zi,zi”:是空气流注的声音。

    “啪”:又响又脆,伴随火花,是绝缘(或空气)被击穿的声音。

    一般,空气放电分三阶段,第一阶段是电离,电场在大点,就会进入流注阶段,在大点空气就会被击穿。

    如果只是像炒豆子的“劈劈啪啪”的声音,能坚持一分钟不击穿的话,原则上是符合国标要求的。

    如果出现“zi zi”的声音,但是也坚持了一分钟不击穿,其实也是符合国标要求的,但是出现流注的变压器长期运行的风险较大。

    耐压噪声大的主要原因是主空道(高压线圈与低压线圈)的空气距离不够。

    E=U/D E电场,U电压,D电极间的距离,当D较小时,E较大,空气在标准气压,标准湿度下耐受场强大致为0.7KV/mm。当电场大于这个值时,分子就会容易电离。但是只要空气不被击穿,就不会导电。

    顺便说一下,变压器主空道的绝缘不要只看空气,因为高低压线圈也有内外层绝缘,计算时,应以复合绝缘考虑。

  试验变压器试验结果的判断方法
    如果在试验过程中发生电压下降或发生击穿信号,这时不要轻易判断变压器击穿。应继续进一步测试,做进一步的证实:
    1.若绝缘电阻没有太大变化,或二次升压后可持续1min无击穿动作,则认为第一次击穿是空气间隙击穿,我们通常称为飞弧。外加电压消失后,击穿间隙立即自行复原,变压器的绝缘电阻不会发生变化,变压器的绝缘性能没有发生变化,不能判定为不合格。
    2.用兆欧表测其绝缘电阻,若绝缘电阻为零或接近于零,则判为击穿;或进行二次升压试验,电压逐步施加,若是击穿,在电压加到一定值时,可观察到击穿点附近出现连续的火花放电或发热冒烟,则判为击穿。若第二次施压,电压上升了又下降,电流表的指针摆动剧烈,则判为飞弧不合格。

  试验变压器之耐压试验步骤
    在试验中应严格按照下列步骤进行操作,这样才能保证试验结果的正确判断和测试过程的安全保障。
    1.将试验设备的测试夹分别接在规定测试的部分(变压器绕组、屏蔽、铁心、框架等互相隔离的两个或更多的零件上)。
    2.检查试验设备是否置于试验所需的电压挡位,其整定泄漏电流值是否符合要求。
    3.  将试验设备的高压输出端短路,通电检查过电流继电器是否动作,或是否发出击穿信号。
    4.  检查试验环境有无不安全因素存在。若没有,则将耐压设备开机预热5min。
    5.操作试验设备升压。升压初始,慢慢升至规定值的一半(应避免跳跃),然后迅速增加至规定电压值(整个升压过程大约在10s),历时1min,在此期间不允许有连续飞弧和击穿现象发生,然后将电压慢慢退到零位,切断电源,试验完毕。
    切记,不可采用突然断电方法,以免瞬时失压引起的振荡过电压而将变压器击穿。



泄漏电阻泄漏性试验变压器的生产能力向固定的,并且是测试项目的等效电容,电感可以减少和测试变压器的容量要求。加球形金属帽降低变压器电晕电晕。
试验变压器抗由其结构决定的,已得到修复,用户良好的变化。高电压输出串联电感的影响,并增加相同的漏抗。是与电容器串联组成测试样本,以改进产品而进行测试时施加电压。但是,电感电压足够高。-
增加绕组和空气之间的核心和提高绕组之间和绕组电阻距离可以增加泄漏的差距。



工频耐压试验操作注意事项



 工频耐压试验中限流电阻R1应根据试验变压器的额定容量来选择。如高压侧额定输出电流在 100-300MA时,可取0.5-1Ω/V(试验电压);高压侧额定输出电流为1A以上时,可取1Ω/V(试验电压)。常用水电阴作为限流电阻,管于长度可按150KV/m考虑,管子和粗细应具有足够的热容量(水阻液配制方法:用蒸馏水加入适量硫酸铜配制成各种不同的阴值)。

  球间隙及保护电阻:当电压超过球间隙整定值时(一般取试验电压的110%-120%)球间隙放电,对被试品起到保护作用。球间隙保护电阻可按1Ω/V(试验电压)选取。

  在工频耐压试验中,低压侧测量电压(仪表电压)不是非常准确的,其原因是由于试验变压器存在着漏抗,在这上个漏抗上必然存在着压降或容升,使试品上的电压低于或高于低压侧测量电压表上反映出来的电压。工频耐压试验时,被试品上的电压高于试验变压器的输出电压,也就是所谓容升现象。感应耐压试验时。试验变压器的漏抗必须存在着压降。为了准确测量被试品上所施加电压,因此常在高压侧接入RCF阻容分压器来测量电压。

  工频耐压试验操作注意事项:

  (1)试验人员应做好分工,明确相互间联系办法。并有专门人监护现场安全及观察试品状态。
  (2)被试品应清扫干净,并绝对干燥,以免损坏被试品和试验带来的误差。
  (3)对丁大型试验,一般都应先进行空升试验。即不接试品时升压至试验电压,校对各种表计,调整间隙。
  (4)升压速度不能太快,并必须防止突然加压。例如调压器不在零位的突然合闸,也不能突然切断电源,一般应在调压器降至零位时拉闸。
  (5)当电压升至试验电压时,开始计时,到1min后,迅速降到1/3试验电压以下时,才能拉开电源。
  (6)在升压或耐压试验过程,如发现下列不正常情况时,应立即降压,切断电源,停止试验并查明原因:①电压表指针摆动很大;②发现绝缘烧焦或冒烟;③被试品内有不正常的声音。
  (7)耐压试验前后应测量绝缘电阻,检查绝缘情况。




6千伏电缆打多少耐压

按照规定,不同的电缆需要的试验电压和加压时间是不一样的。以交联聚乙烯电缆为例,6KV电缆,所需要的直流试验电压为25KV,持续时间5分钟。

一般试验,需要从40%的足额试验电压开始缓慢提升电压至足额电压。持续5min 。如果是不满一年的新电缆线路,停电只一个月的。可以做50%规定试验电压, 持续1min,停电一年的需要按照一般性试验要求做。

具体不同电缆的试验电压和加压时间规定,及具体的试验要求,在电力电缆预防性试验规程中都有详细说明。您也可以直接联系本公司的专业人员咨询。

绝缘鞋耐压

按照电力安全规范规定,绝缘靴每隔半年就要进行一次工频耐压试验,一般的试验标准为15KV下持续一分钟的打耐压,要求泄漏电流≤ 7.5mA

变压器绝缘耐压特性试验

方法一:工频交流耐压试验

    工频交流耐压试验对考核变压器主绝缘强度,检查局部缺陷具有决定性的作用。采用这种试验能有效地发现绕组主绝缘受潮,开裂,或在运输过程中,由于振动引起绕组松动,移位,造成引线距离不够以及绕组绝缘上附着污物等情况。



方法二:感应耐压试验

感应耐压试验的目的是:

1、检查全绝缘变压器的纵绝缘(线圈层间、匝间及段间)。

2、检查分级绝缘变压器主绝缘和纵绝缘(主绝缘指的是绕组对地,相间及不同电压等级的绕组间的绝缘。)由于在做全绝缘变压器的交流耐压试验时,只考验了变压器主绝缘的电气强度,而纵绝缘并没有承受电压,所以要做感应耐压试验。



方法三:变压器局部放电试验

    由于变压器的绝缘结构复杂,使用材料品多,致使整个绝缘系统很不均匀,如果结构设计不合理会造成局部电场强度过高,制造工艺不良,如真空干燥,真空浸不彻底会使绝缘系统中含有气隙,残留气泡,这些都是发生局部放电的起因。这种局部放电在较短的时间内可导致油纸绝缘发生损坏。发展下去将造成绝缘击穿。

    传统的变压器绝缘试验难以发现上述问题,因为局部放电一般只影响变压器绝缘的长期运行寿命,而不会降低其短期耐电强度,因此变压器可能顺利通过1min耐压试验,却不能保证运行的可靠性,即常规的试验方法不能检出绝缘中发生的局部放电。而变压器局部放电试验是保证其运行可靠的重要措施。



方法四:测量绝缘电阻和吸收比

    测量绝缘电阻和吸收比是检查变压器绝缘状态简便而通用的方法。一般对绝缘受潮及局部缺陷,如瓷件破裂,引出线接地等,均能有效地查出。经验表明,变压器的绝缘在干燥前后,其绝缘电阻的变化倍数,比介质损失角的变化倍数大得多。所以变压器在干燥过程中,主要使用兆欧表来测量绝缘电阻和吸收比,从而了解绝缘情况。



方法五:泄露电流试验

    泄露电流试验和测量绝缘电阻相似,但因施加电压较高,能发现某些绝缘电阻试验不能发现的绝缘缺陷。如变压器绝缘的部分穿透性缺陷和引线套管缺陷等。



方法六:测量介质损失角的正切值

    测量变压器绕组绝缘的介质损失角正切值,主要用于检查变压器是否受潮,绝缘老化,油质劣化,绝缘上附着油泥及严重局部缺陷等。因测量结果常受试验品表面状态和外界条件(如电场干扰,空气湿度等)的影响,故要采取相应的措施,使测量的结果准确,真实。一般是测量绕组连同套管在一起的正切值,有时为了检查套管的绝缘状态,可单独测量套管的介质损失角正切值。

交直流耐压试验的区别

耐压测试(WithstandingVoltageTest)又称作高压测试(HipotTest)或介电强度测试DielectricTest),可能是大家熟悉和在产品流程安全测试中用的最多的。
       耐压测试是一种无破坏性的测试,它用来检测经常发生的瞬态高压下产品的绝缘能力是否合格。它在一定时间内施加高压到被测试设备以确保设备的绝缘性能足够强。

       测试电压,大部分的安全标准允许在耐压测试中使用交流或直流电压。若使用交流测试电压,当达到电压峰值时,无论是正极性还是负极性峰值时,待测绝缘体都承受最大压力。因此,如果决定选择使用直流电压测试,就必须确保直流测试电压是交流测试电压的倍,这样直流电压才可以与交流电压峰值等值。例如:1500V交流电压,对于直流电压若要产生相同数量的电应力必须为1500×1.4142121V直流电压。

       使用直流测试电压的其中一个好处在于在直流模式下,流过耐压测试仪报警电流测量装置的是真正的流过样品的电流。采用直流测试的另一个好处在于可以逐渐的施加电压。在电压增加时通过监视流过样品的电流,操作者可以在击穿发生前察觉到。需要注意的是当使用直流耐压测试仪时,由于电路中的电容充电,必须在测试完成后对样品进行放电。事实上,无论是测试电压是多少、其产品特点如何,在操作产品前对其放电都是有好处的。

       直流耐压测试的不足在于它只能在一个方向施加测试电压,不能像交流测试那样可以在两个极性上施加电应力,而多数电子产品正是在交流电源下进行工作的。另外,由于直流测试电压较难产生,因此直流测试比交流测试成本要高。

       交流耐压测试的优点在于,它可以检测所有的电压极性,这更接近与实际的实用情况。另外,由于交流电压不会对电容充电,因此大多数情况下,无需逐渐升压,直接输出相应的电压就可以得到稳定的电流值。并且,交流测试完成后,无需进行样品放电。


交流耐压测试的不足在于,如果测试中的线路中有大的Y电容,在某些情况下,交流测试将会误判。大部分安全标准允许使用者在测试前不连接Y电容,或者改为使用直流测试。直流耐压测试在加高电压于Y电容时,不会误判,因为此时电容不会允许任何电流通过。
       交流耐压试验是鉴定电力设备绝缘强度最有效和最直接的方法。

电力设备在运行中,绝缘长期受到电场、温度、和机械振动的作用会逐渐发生劣化其中包括整体劣化,形成缺陷。例如由于局部地方电场比较集中或者局部绝缘比较脆弱就存在局部的缺陷。各种预防性试验方法,各有其长,均能分别发现一些缺陷,反映出绝缘的状况,但其他试验方法的试验电压往往都低于电力设备的工作电压,作为安全运行的保证还不够有力。直流耐压试验虽然试验电压比较高,能发现一些绝缘的弱点,但是由于电力设备的绝缘大多数都是组合电介质,在直流电压的作用下,其电压是按电阻分布的,所以交流电力设备在交流电场下的弱点使用直流作试验就不一定能够发现。交流耐压试验符合电力设备在运行中所承受的电气状况,同时交流耐压试验一般比运行电压高,因此通过试验后,设备有较大的安全裕度,所以这种试验已经成为保证安全运行的一个重要手段。

       但是由于直流耐压试验所采用的试验电压比运行电压高得多,过高的电压会使绝缘介质损失增大、发热、放电,会加速绝缘缺陷的发现,因此,从某种意义上讲,直流耐压试验是一种破坏性试验。

       在进行交流耐压试验前,必须先进行各项非破坏性试验,如测量绝缘电阻、吸收比、介质损耗因数tgδ、直流泄漏电流等,对各项试验结果进行综合分析,以决定该设备是否受潮或含有缺陷。若发现己存在问题,需预先进行处理,待缺陷消除后,方可进行交流耐压试验,以免在交流耐压试验过程中,发生绝缘击穿,扩大绝缘缺陷,延长检修时间,增加检修工作量。

什么是工频耐压试验

设备的绝缘水平并不是设备铭牌上的额定工作电压,而是由耐压试验时所施加的试验电压标准值来表征的。而这个试验电压又是根据电气设备在实际工作中可能遇到的最高内、外过电压以及长期工作电压的作用来决定的。为了考验电气设备绝缘运行的可靠性,按照部颁统一电压标准(有时也根据设备具体的运行情况确定试验电压)和时间进行的试验就称之为耐压试验,也叫绝缘耐压试验、工频耐压试验。由于耐压试验施加的电压高,因此对发现设备绝缘内部的集中性缺陷很有效。但同时在试验过程中也有可能使设备绝缘损坏,或者使原来已经存在的潜伏性缺陷有所发展(而不是击穿),造成绝缘有一定程度的损伤。所以说,耐压试验是一种破坏性试验。

35kv开关柜耐压试验电压是?

按照试验规程,开关柜耐压试验电压是95KV

交流耐压试验

交流耐压试验是鉴定电气设备绝缘强度的比较有效、直接的方法,它对判断电气设备能否继续运行具有决定性意义,也是保证设备安全运行,避免发生绝缘事故的重要手段。由于交流耐压属于破坏性试验项目,因此,必须严格按照标准的规定进行。



      交流耐压试验中,最关键的问题就是正确选择试验电压的数值。一方面要求能保持绝缘水平,另一方面要考虑因试验电压过高而引起的绝缘劣化。一般讲应考虑到以下几个因素。

1、在被试品上可能产生过电压的数值、持续时间及其次数。如果被试品遭受到较高过电压的可能性极小,则可不必采用过高的试验电压;如果被试品可能遭受到较高的电压,则应该适当提高试验电压的数值。
2
、电机或电器设计时采用的绝缘水平。
3
、设备绝缘的状况。电机在运行中由于各种条件的影响,使绝缘逐步劣化,绝缘性能下降,故在确定试验电压时,应考虑到绝缘损伤的程度和运行年限。例如,运行中的设备的试验电压应为出厂时的75-90%
4
、备品、备件和检修力量。
5
、电机和电器在电力系统中重要性。


影响绝缘交流电压击穿的因素:
1
、温度,温度对绝缘的击穿影响很大,温度升高,介质损失增加,散热条件差则造成热击穿,即温度升高能使击穿电压下降。
2
、电源频率,电源频率与介质损失有很大关系,因介质损失随电源频率的增加而增加,则击穿电压与电源频率也有直接的关系。
3
、加压时间,电压作用时间对绝缘的击穿起着直接的作用,所加电压较高,则发生击穿所需时间较短,如所加电压较低,则发生击穿所需时间较长。
4
、受潮程度,绝缘受潮后将使绝缘击穿强度下降。不易吸潮的材料,受潮后击穿电压下降到约为未受潮时的一半,容易吸潮的材料,吸潮后的耐压可能仅为干燥时的百分之一。



      根据国家标准规定,高压电器、电流互感器、套管和绝缘子的绝缘结构,如果主要是由瓷质和液体材料组成,则只需要进行1分钟耐压试验;如果主要由有机固体材料组成,则需要进行5分钟耐压试验。对于电机,规定都是1分钟的耐压时间。

      交流耐压试验是破坏性试验,必须在全部非破坏性试验合格后才可进行,否则将会引起不必要的绝缘破坏。

耐压测试仪器试验操作规程

一、 运行检查测试

1、将0.7MΩ标准电阻的一端连接耐压仪的地线。

2、接通电源,将耐压测试仪器、报警漏电流设定在 5 mA

3、开启耐压测试仪,用测试棒击标准电阻另一端,调整电压在3410V3590V内仪器发出报警,则判定该仪器处于正常工作状态,若不在3410V3590V范围内仪器报警的,则仪器工作不正常。

4、当在运行检查时发现设备功能失效,运行检查结果不能满足规定要求时,操作人员需将上一次运行检查合格以来检测过的产品重新进行检测,并将耐压测试仪送去维修。

二、熟悉耐压测试仪的各项性能及操作要求,应由固定岗位人员操作、非本岗位人员严禁操作。

三、操作步骤:

操作者坐椅和脚下必须垫好橡胶绝缘垫,只有在测试灯熄灭状态下,无高压输出方可进行被测机型连接或拆卸操作。

1.测试前对仪器进行校准,(方法:漏电电流5mA状态下,用700KΩ陶瓷电阻跨接于地线夹同高压测试棒探头之间至仪器报警为准。

2. 连接被测机型是在确定电压表指定为“0”,测试灯灭状态下将仪器地线夹夹紧被测机散热架,并按下被测机型的电源开关。

3. 设定耐压测试仪测试条件:A、电压:3500V;B、漏电流:5mA;C、测试时间定时为:流水线生产时4秒。

4. 将测试棒探头紧贴电源线头的任一交流输入金属插片。

5. 按下启动键观察测试结果,在设定时间内,超漏灯不亮,测被测机型为合格。

6. 如果被测机型超过设定漏电流值,则仪器自动切断输出电压,同时锋鸣器报警,超漏灯亮,则被测机型为不合格,按下复位键即可清除报警声,再测试时应重新按启动键。

四、使用注意事项:

1. 操作者脚下垫绝缘橡皮垫,戴绝缘手套,以防高压电击造成生命危险;

2. 仪器必须可靠接地;

3. 在连接被测体时,必须保证高压输出“0”及在复位状态;

4. 测试时,仪器接地端与被测体要可靠相接,严禁开路;

5. 切勿将输出地线与交流电源线短路,以免外壳带有高压,造成危险;

6. 尽可能避免高压输出端与地线短路,以防发生意外;

7. 测试灯、超漏灯、一旦损坏,必须立即更换,以防造成误判;

8. 排除故障时,必须切断电源;

9. 仪器空载调整高压时,漏电流指示表头有起始电流,均属正常,不影响测试精度。

10.耐压测试避免阳光正面直射,不要在高温潮湿多尘的环境中使用或存放。

五、注意耐压测试仪保养,操作人员离开岗位必须断开仪器电源。

注: 1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
     2.了解更多湖北中试高测电气控股有限公司产品信息请进入产品中心,服务热线:027-8362 1138。


↑【回到头部

版权所有@ 1999 鄂TCP备9912007755号
