中试控股技术研究院鲁工为您讲解：多功能综保仪（中试大厂）

整机模块化设计，进行了大量的优化设计和工艺改进，更加小型化、轻型化，易操作、易维护。
参考标准：GB/T 7261-2016，DL/T 624-2010

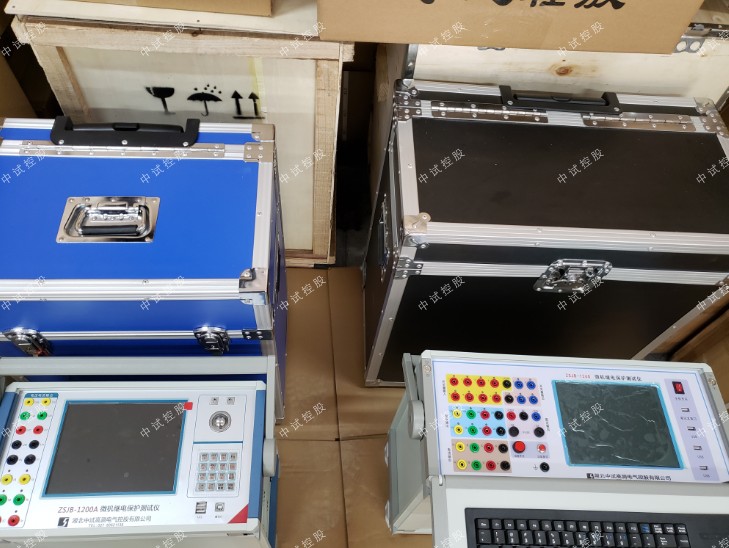

三相微机继电保护测试仪：该产品用于对发电厂、变电站各种继电保护装置参数的整定和测试，智能化程度高，测试准确。

能模拟12路电流、电压的调幅、移相、分相独立变频、多态故障模拟、叠加谐波，具有失真告警、录波数据回放输出等功能，是确保发电厂、变电站及线路安全运行的重要测试仪器。
测试软件采用Windows界面，功能齐全，界面友好，能完成各种继电保护装置的全面测试，自动生成试验数据库和试验报告，图文并茂，使用方便，是发电厂、供电局、科研院所、相关企业等单位理想的继电保护测试装置。

技术参数
标准模拟量电压电流输出
交流电流输出6路，每路30A / 450VA
交流电压输出6路，每路120V / 70VA
交流输出精度0.1%（主量程范围内）
直流电流输出6路，每路±10A / 200VA
直流电压输出6路，每路±160V / 70VA
直流输出精度0.2%（主量程范围内）
相位0~360°
相位准确度＜0.2°
输出频率0~1200Hz
频率准确度＜0.001Hz
叠加谐波0~24次谐波
开关量
数量10路开入8路开出
便携录波仪参数
交流电压
测量范围4 x 0~180Vrms
交流电流
测量范围4 x 0~180Vrms
交流电流（霍尔）
测量范围2 x 0~125Arms
交流电流（钳形表）
测量范围4 x 0~100Arms
直流电压（大量程）
测量范围1 x 0~+750V
直流电压（中量程）
测量范围1 x 0~+10V
直流电压（小量程）
测量范围1 x 0~+200mV
直流电流测量范围1 x 0~+200mA
继电保护是为保证并联运行电力系统的稳定性、可靠性，能自动迅速而准确地将故障设备从电力系统切除,保证非故障设备的继续运行,并防止故障设备继续遭破坏的一种综合多功能保护装置，保障主设备的安全

如:发电机、变压器、母线、电抗器、电容器等。继电保护有过电流保护、低电压保护、过电压保护、功率方向保护、距离保护、差动保护、高频（载波）等，根据试验要求规定，继电保护的试验可根据运行的情况采取临时检修和定期检修。

继电保护测试仪现阶段市场上以微机型继电保护测试仪为主。
微机继电保护测试仪分为三相微机继电保护测试仪和六相微机继电保护测试仪，二次回路中常见的测试项目有继电保护、互感器、高压开关、真空开关、电容等，针对这些设备进行继电保护测试、互感器变比、比差角差测试、高压开关接触电阻及动特性测试等。

三相及六相继电保护测试仪广泛的适用在电力、铁路、冶金、石油、化工、水利等行业。

1、主要特点
? 标准的4相电压3相电流输出  具有4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V，电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出。
? 单机操作方便  单机由方便灵活的光电轨迹球鼠标通过大屏幕液晶显示屏进行操作，全部中文显示。可完成现场大多数试验检定工作，可对各种继电器及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。开机即可使用，操作方便快捷。
? 双操作方式，联接电脑运行  通过Windows平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。
? 软件功能强大  可完成各种自动化程度高的大型复杂校验工作，如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。
? 开关量接点丰富  10路接点输入和8对空接点输出。输入接点为空接点和0～250V电位接点兼容，可智能自动识别。输入、输出接点可根据用户需要扩展。
? 大屏幕TFT显示屏  本机采用800×600点阵大屏幕TFT高分辨率真彩液晶显示屏，全部操作过程均在显示屏上设定，操作界面和试验结果均汉化显示，显示直观清晰。
? 自我保护  采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。
? 具有独立专用直流电源输出  装置设有一路110V 及 220V专用可调直流电源输出。

内置高性能工控机，采用嵌入式工业系统WindowsCE.Net，其简洁的系统内核具有稳定可靠高效的硬件实时性能，集成化、一体化，无需外接电脑即可轻松完成各种复杂的试验功能。

还可以杜绝电脑病毒侵犯，即使误操作删除文件也不会破坏操作系统，保证系统安全。

独创动态跟踪技术，采用高性能DSP、FPGA、24位DA和高精度线性功放技术，输出每周波1600点的高精度波形

能快速准确灵活的控制响应模拟输出电力系统故障模型各种瞬时变化的暂态波形，使模拟量输出全量程、从直流到1kHz都能全面保证瞬时变化特性和高精度，对超高压继电保护测试工作的准确性具有特别重要的意义。

中试控股技术博士为您解答：什么叫电流速断保护?它有什么特点?
   答：按躲过被保护元件外部短路时流过本保护的大短路电流进行整定，以保证它有选择性地动作的无时限电流保护，称为电流速断保护。它的特点是：接线简单，切除故障快，但不能保护线路全长。保护范围受系统运行方式变化的影响较大。


 中试控股技术博士为您解答：继电保护技术在电力系统中的运用作了相关探析,描述了继电保护技术在电力系统中的运用特性,旨在从继电技术的发展及其运用对提高电力系统的质量、减少电力损耗等方面来阐述其重要作用。现行的继电保护技术主要是微机继电保护系统,其速动性能、稳定性能和安全性能等都优于传统的保护技术。智能操作箱是轻型试验变压器的专用配套设备。该智能操作箱采用硬、软件抗干扰技术相结合，性能稳定，抗干扰性强。


继电保护技术的发展是电力安全发展趋势的一种必然选择,也是企业在供电过程中不可缺少的一种重要应用工程。该技术的运用必将随着电力的不断发展而提升。在现代化的电力需求中,家电设备增多、企业用电机器增多、发电机容量增大等多种客观方面的原因使得电力系统中正常工作电流和短路电流都不断增大。这就需要一种既能够保护机器正常运转,又能够对短路等用电现象提出及时警报的技术。中试控股技术博士为您解答：无疑,继电保护技术便应运而生。本世纪初随着电力系统的发展,继电器才开始广泛应用于电力系统的保护。本文试就继电技术的发展运用作探析。
一、继电保护技术的理解
继电保护技术是指在正常用电的过程中,能够对电路故障进行及时的警报,并能够有效地防止事故发生的一项技术,其核心是继电保护的装置。继电保护的装置随着现代电力的发展变化也由原先的机电整流式向集成微机处理式过渡。尤其是近三十年以来,将计算机运用技术融入继电保护装置,使得微机继电保护技术得到了长足的发展,也使得保护的性能得到进一步的增强。
继电保护技术的主要特点是:(1)自主化运行率提高,计算机的数据处理技术能够使得继电设备具有很强的记忆功能,加之自动控制等技术的综合运用,使得继电保护能更好地实现故障分量保护,提高运行的正确率;(2)兼容性辅助功能强,继电保护技术在保护装置的制造上采用了比较通用兼容的做法,便于统一标准,并且装置体积小,减少了盘位数量,在此基础上,还可以扩充其它辅助功能;(3)操作性监控管理好,该技术主要表现在一些核心部件不受外在化境的影响,能够产生一定的使用功效。与此同时,该保护技术能够通过计算机信息系统,具有一定的可监控性能,大大降低了成本。

二、继电保护技术的在电力系统中的运用特性
(一)继电保护技术的智能化运用特性增强
现代化的电力管理越来越体现了智能化的控制管理模式,具有一定的人工智能化的特征。这些特征,一方面使得电力系统在管理上减少了不必要的资源浪费;另一方面为其他各项技术的运用提供了广阔的技术空间。正是在这样的技术背景下,继电保护技术出现了一定的人工智能化,使得保护装置在设计上更具有合理性和科学性。
这些智能化的信息特征使得继电保护技术在发展的过程中逐渐地进入了自动化的发展进程。目前,在我国主要大城市供电公司的继电保护设备中已采用了模拟人工神经网络(ANN)来进行对用电的保护。因此,进一步推进了继电保护技术智能化的发展前景。据现有的资料介绍,在输电过程中出现的短路现象一般有几十种,如果出现这样的情况用人工进行排除,至少需要12小时以上。但若是采用上述的神经网络继电保护方法,可通过采集的数据样本对发生故障进行检测,从而能在半小时之内得出故障出现的原因,大大缩短了维修时间。这些人工智能方法通过计算机辅助体统的帮助运用,可使得电力运输效率大大加强。
(二)继电保护技术的网络化更新发展显着
继电技术的运用离不开计算机网络的支持。这种网络化的技术,不仅给继电技术提供了可操作检查的直观空间范围,也给其发展更新提供了更为广泛的动力支持和保障。这也正是继电技术开放性发展的必然要求。继电保护的主要功能在于保护电力系统的安全稳定,而这种保护离不开计算机网络的数据模拟生成系统,需要依据计算机通过数据采集和分析来检测故障存在的原因,进而发出警报。
这些网络化的发展,一方面,能够通过数据的的采集和模拟生成,综合分析可能出现的各种故障;另一方面,在显示故障的同时,能够准确地反映出故障的缘由、位置的情况,便于工作人员能够采取有效的解决策略。例如,现在的各种环保节能发电厂就是采用了该种装置,通过总调度室计算机监控,不仅能够知晓现有线路的运行前那个框,还能够对各条线路出现的短路等现象作出判断,以便维护人员能够进行及时正常地维修。
        (三)继电保护技术的自适应性发展迅猛
继电保护技术的自适应性也是值得关注的方面。我们知道自适应控制技术在继电保护中的应用具有如下的作用:(1)使得继电保护更具有一种适应性,能够适应多种故障的检测;(2)有效延长保护时间,能够使得电气设备产生更长的使用寿命;(3)能够提高经济效率,即这种保护能够针对用电过程中出现的问题进行排除,不仅减少了人工操作的麻烦,还能够节省成本。
当前电力系统在发展过程中出现的各种问题,除了需要一定的人工操作之外,采用继电保护技术的自适应性技术,一方面,能够真正发挥继电保护的“保护”功能,使得人们的生产生活得以顺利地开展,满足人们的发展需要;另一方面,能够使得这种适应性能面对各种形势的变化发展,大限度地提高电力设备的使用寿命,以减少故障的发生。这种适应性应该离不开计算机网络环境的支持。因此,就更具有广泛的适应性能。
三、继电保护技术的发展前景
(一)电子数据主动化的特性显着
随着计算机数据自动化的发展,继电保护技术的现代化发展也必然得到充分的体现,即电子数据主动化性能必将得到显现。
(二)继电保护功能将进一步拓宽
在计算机辅助设计功能的帮助下,继电技术的功能性必将得到进一步的增强,可根据故障的显性进行适当的控制运用。
(三)继电保护技术的运用方便灵活
在该项技术的指引下,使得电力线路维护调试也更方便。在运行过程中,操作者可根据电流值,可进行适当调整。
综上所述,继电保护技术在电力系统网络化的发展趋势中,定会综合各种学科的发展,必将步入更为广阔的发展空间,由数字时代跨入信息化时代,增强电力发展的安全性。
