中试控股技术研究院鲁工为您讲解：电缆超低频耐压试验系统

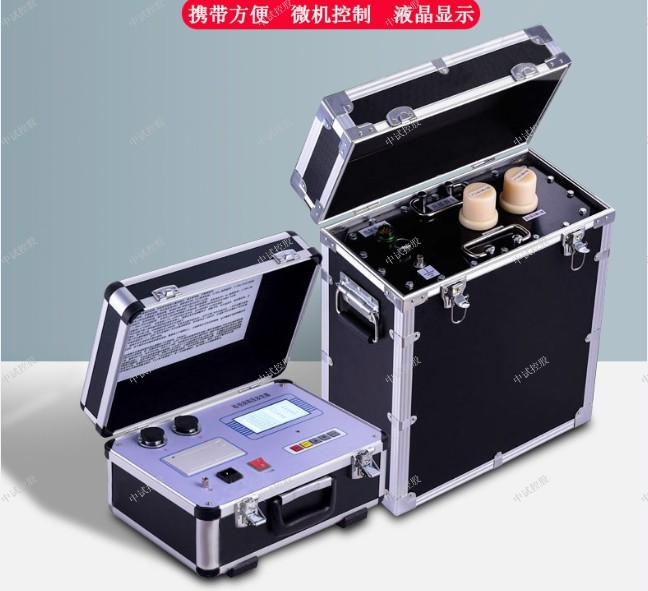

ZSVLF-20KV超低频高压发生器

电流、电压、波形数据均直接通过高压侧采样获得，所以数据真实、准确
当输出超过所设定的限压值时，仪器将停机保护，动作时间小于２０毫秒

参考标准： DL/T849.4-2004

超低频高压发生器：设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。

现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。本产品均能克服这样一些不足之处。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

被试品电容量不得超过仪器额定电容量最大值，数值大小见表 3；

型号         额定电压         带载能力         电源

保险管     产品结构、重量

30/1.1      30kV

（峰值）         0.1Hz,≤1.1μF        10A  控制器：4㎏

升压器：20㎏

                   0.05Hz,≤2.2μF

                   0.02Hz,≤5.5μF

40/1.1      40kV

（峰值）         0.1Hz,≤1.1μF        10A  控制器：4㎏

升压器：20㎏

                   0.05Hz,≤2.2μF

                   0.02Hz,≤5.5μF

50/1.1      50kV

（峰值）         0.1Hz,≤1.1μF        15A  控制器：4㎏

升压器：40㎏

                   0.05Hz,≤2.2μF

                   0.02Hz,≤5.5μF

60/1.1      60kV

（峰值     0.1Hz,≤1.1μF        15A  控制器：4㎏

升压器：50㎏

                   0.05Hz,≤2.2μF

                   0.02Hz,≤5.5μF

80/1.1      80kV

（峰值）         0.1Hz,≤1.1μF        15A  控制器：4㎏

升压器：50㎏

                   0.05Hz,≤2.2μF

                   0.02Hz,≤5.5μF

90/1.1      90kV

（峰值）         0.1Hz,≤1.1μF        15A  控制器：4㎏

升压器：55㎏

                   0.05Hz,≤2.2μF

                    0.02Hz,≤5.5μF

修改方法如下：
★频率有三种选择：0.1、0.05、0.02，单位为 Hz。
★定时修改范围：0-99 分。它规定了试验时间的长短，单位为分钟。
★设定电压：范围为 0 至额定值，单位为 kV。它设置了我们所要升至的试验电压。仪器
升至这个设定限压值时，就不再升压,并保持在这个峰值下进行等幅的正弦波输出。
★设定限压：电压保护值设定范围为 0 至额定值，单位为 kV。它规定了通过试品的电压
上限值，当电压超过此设定时，仪器自动切断输出。
★设定限流：电流保护值设定范围为 0 至额定值，单位为 mA。它规定了通过试品的电流
上限值，当电流超过此设定时，仪器自动切断输出。
（注意：以上电压、电流及仪器显示的测量数据均为峰值。）
（3) 自动升压
按图 4 中的“开始”键后，仪器在电脑的控制下，按如下流程进行升压试验：
自检→升压→等幅输出→停机
具体过程如下：
1 自检过程
控制器自动进入负载检测，若未检测到负载，则如图 6 状态栏中提示信息：“未接负载”,
表示未接升压体或未接容性试品。
图 6 控制器提示未接负载
2升压过程
自检成功后，仪器自动进入升压状态，则如图 7 所示，状态栏中提示信息：“正在升压”。
与此同时，计时开始进行。
图 7 控制器提示正在升压
3 等幅输出
控制器在若干个周期的时间内将电压升至设定值，仪器将进行等幅输出，则如图 8 所示，
状态栏中提示信息：“等幅输出”
图 8 控制器提示等幅输出
4 停机
当计时达到设定时间，仪器自动停机，则如图 9 所示，状态栏中提示信息：“停止试验”。
图9 控制器提示停止试验
仪器停止高压输出，并对试品进行自动放电，则如图 10 所示，状态栏中提示信息：“正在放电”。
图 10 控制器提示正在放电
停机后如图 11 所示，状态栏中提示信息：“试验通过”并执行数据历史保存。
注：在试验过程中一般电压未出现异常情况、试品没有放电现象或出现过流保护，就可认为试验通过。
图 11 控制器提示试验通过
本仪器提供两种停机方式：
★ 定时停机：当计时达到设定时间，仪器自动停机
★手动停机：点击“停机”键可停机。
这两种停机方式为正常停机。
★另外还有两种非正常停机:过压保护停机、过流保护停机。
★ 过压保护停机
当在试验的过程中，输出高压超过设定限值，仪器起动停机指令后，自动切断输出，再执行数据历史保存，停机后如图 12 所示，状态栏中提示信息：“过压保护”并执行数据历史保存。
图 12 控制器提示过压保护
★ 过流保护停机
当在试验的过程中，输出电流超过设定限值，仪器起动停机指令后，自动切断输出，再执行数据历史保存，停机后如图 13 所示，状态栏中提示信息：“过流保护”并执行数据历史保存
图 13 控制器提示过流保护
（4）打印
点击图 3 的“打印”键，可将显示器上的本次数据打印成试验报告。
在查看历史数据状态下，点击“打印”键，可打印屏幕上当前显示的历史数据。（5）查看历史数据
图 14 历史数据界面
凡是通过了定时停机、点击“停机”键进行的停机、过压保护停机、以及过流保护停机的数据仪器自动将其保存为历史数据。最多能保存 64 次测量的数据，64 次以前的将自动删除。点击图 3 中的“查看”键，可出现图 13 界面,查看最近 64 次试验的历史数据。
图 15 日期和时间设置界面
点击图 3 中的“时钟”按键,可出现图 15 的设置界面，用于设置系统的日期和时间。

超低频高压发生器从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的效果，而且设备的体积大为缩小，重量大为减轻，理论上容量约为工频的五百分之一，且操作简单，与工频试验相比优越性更多。这就是为什么发达国家普遍采用这一方法的原因。

超低频高压发生器低压侧的电流超过额定电流时将进行停机保护，动作时间都小于２０毫秒

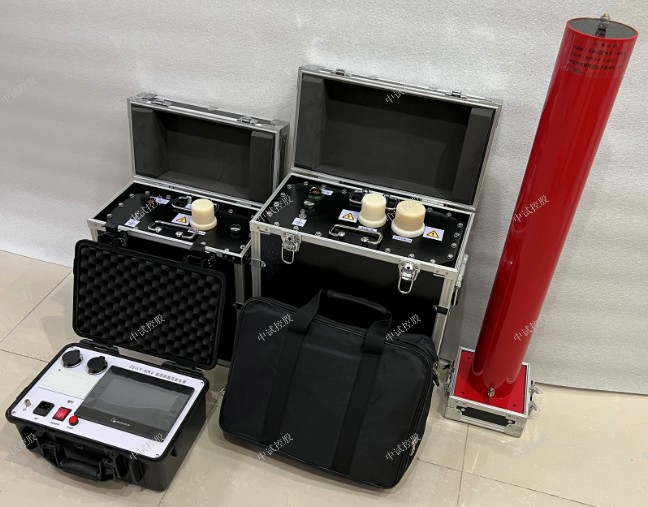

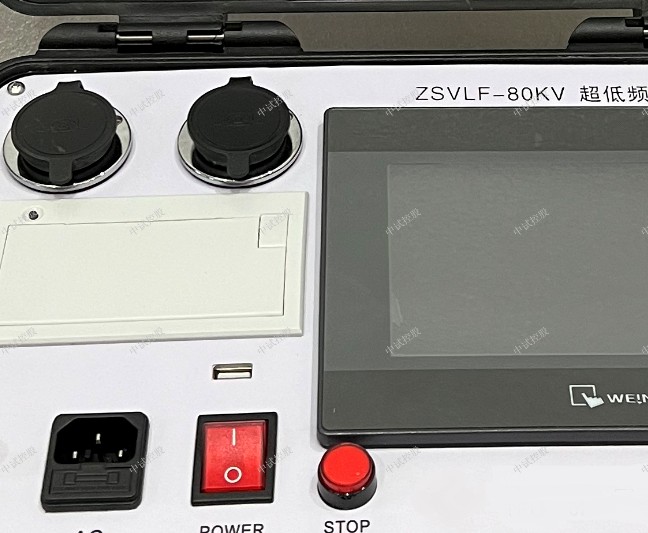

超低频高压发生器ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器适用于：交联聚乙烯绝缘电力电缆的耐压试验 / 水力发电机和大型发电机的耐压试验。

中试控股详细讲解试验过程中保持对局部放电仪的观察，若出现异常，应停止试验。试验完成后，由试验负责人对实验结果正确性的初步确认。11．中试控股详细讲解测定运行中绝缘油pI-I值的意义是什么?

根据我国现场调查情况、模拟试验以及实验室内老化试验结果的油分析，对运行中变压器油一般酸值大于0．1mgKOH／g，pH值等于或小于4.0时变压器运行油析出油泥的可能性增加，反之则变压器油可基本保证变压器良好可靠地工作，当酸值升到0．2mgKOH／g以上或pH值低于3．8时，油质劣化显著，会有较多油泥产生。因而对运行油规定pH值应大于4．2。

12．中试控股详细讲解测定变压器油的氧化安定性的意义是什么?

变压器油的氧化安定性是将一定量的试油置于恒定温度的油浴中，在有铜催化剂存在下，通入氧气、连续氧化164h后，测定其生成的酸值和沉淀物。用氧化安定性指标来估计油品使用寿命。

由于变压器油在变压器运行中油温为60~80℃，当超负荷运行时，油温更高。油品在长期使用过程中不可避免与氧气接触，从而油品会老化而生成酸性物质或油泥，然而酸性物质会对设备中所用铜、铁等金属材料腐蚀而生成金属盐，更加速油品老化，生成的油泥粘刚在线圈和绝缘部件上，造成堵塞通道，加速固体绝缘材料老化，严重影响散热，导致变压器中线圈局部过热，从而发生事故。

长期以来，人们利用氧化安定性指标来预测油品的使用寿命，特别对变压器油这样一种需要长周期使用的油品来说，尤为重要。因为一个大的变压器往往需注入几十吨油。当设备投入运行后，能安全、正常以及长时期的工作对于国家经济和生活的正常运转有着直接影响，若油品氧化安定性较好，在使用中变化较小，使用寿命长，不仅节省油料，减少检修设备所消耗的人力和物力而且还可以保证各部门正常工作，为此人们对变压器油的安定性指标给予极大的关注。

13．何谓绝缘油的击穿电压?

击穿电压也是评定绝缘油电气性能的一项指标，可用来判断绝缘油含水和其他悬浮物污染的程度，以及对注入设备前油品干燥和过滤程度的检验。对清净干燥的油施加一个逐渐升高的电压时，在电压的负极端会发射击电子，当电子具有足够能量时，可以使油分子微化离解，于是整个离解过程随电压升高而加强，当达到某一个电压后，会产生大量传导电流而形成电弧，这种现象被称为击穿。击穿时的电压被称为击穿电压。若油中有水或固体物存在时，则会使击穿电压变小，这是由于水和固体物的导电性均比油大之缘故。运行中油的击穿电压低是变压器工作危险的信号。对于变压器油国内、国外标准中规定击穿电压一般在40-50kV，高的达60kV甚至更多。



14．中试控股详细讲解测定变压器油析气性的目的和意义是什么?

变压器油在使用过程中受到强的电应力作用会发生化学变化产生气体。电气设备大多熏浸在绝缘油中工作，绝缘油在高电压强度下，由于发生瞬间放电或进缘放电，使油品脱氢。一般绝缘油本身不能吸收氢气，具有一定粘度的大容量绝缘油不会使析出的氢气迅速脱离油相，使得绝缘油中存在游离状态的氢气泡，即气穴。这些气穴的存在严重影响变压器的运行安全。在电场和电离作用下绝缘油的析气性是用来评价绝缘油在受到其强度足以引起在油、气交界面上放电的电场(或离子场)作用下，吸收或放出气体的趋势，它是目前评定超高压变压器油性能的一项重要指标。析气性和油品组成和加工工艺有关。目前我国测定的超高压变压器油标准对析气性指标明确规定不大于+5uL/min。

15．我国目前有哪些绝缘油标准?此类产品主要适用哪些范围?

我国目前已制定有GB 2536—90电气绝缘油标准(变压器油标准)，主要用于330kV及其以下的变压器和有类似的要求电器设备中。 SH 0351—92(1998)断路器油，主要用于断路器中。 SH 0040—91(1998)超高压变压器油，主要用于500kV变压器和有类似要求的电器设备中。
