中试控股技术研究院鲁工为您讲解：超低频绝缘耐压测试仪

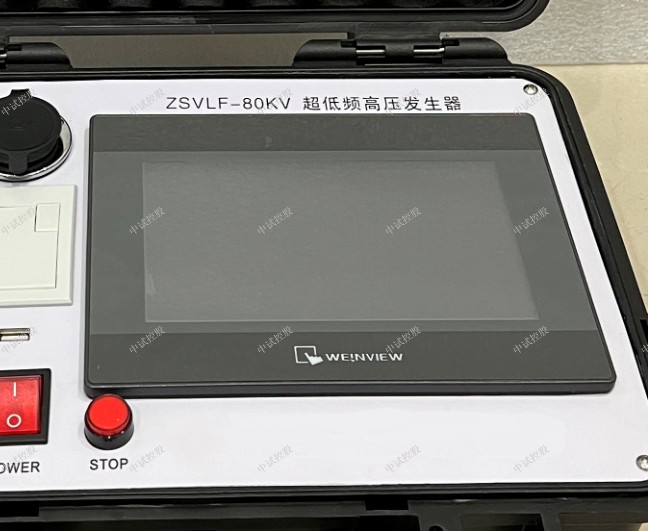

ZSVLF-10KV超低频高压发生器

电流、电压、波形数据均直接通过高压侧采样获得，所以数据真实、准确
当输出超过所设定的限压值时，仪器将停机保护，动作时间小于２０毫秒

参考标准： DL/T849.4-2004

超低频高压发生器：0.1Hz程控超低频高压发生器结合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。

由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印机输出试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

大型高压发电机的超低频耐压试验方法
对发电机的超低频耐压试验操作方法与以上对电缆的操作方法相似。下面就不同的地方作重点补充说明。
1、在交接、大修、局部更换绕组以及常规试验时，均可进行此项试验。用0.1Hz超低频对电机进行耐压试验，对发电机端部绝缘的缺陷比工频耐压试验更有效。其原因是在工频电压下，由于从线棒流出的电容电流在流经绝缘外面的半导体防晕层时造成了较大的电压降，因而使端部的线棒绝缘上承受的电压减小；而在超低频情况下，此电容电流大大减小了，半导体防晕层上的压降也大为减小，故端部绝缘上电压较高，便于发现缺陷。
2、连线方法：试验时应分相进行，被试相加压，非被试相短接接地。如图9所示
3、按照有关规程的要求，试验电压峰值可按如下公式确定：
Ｕmax＝√2βＫUo
          其中Ｕmax ：为0.1Hz试验电压的峰值（kV）
β：0.1Hz与50Hz电压的等效系数，按我国规程的要求,取1.2
Ｋ：通常取1.3∽1.5  　一般取1.5
Ｕo ：发电机定子绕组额定电压（kV）
例如：额定电压为13.8 kV的发电机，超低频的试验电压峰值计算方法为：
                 Ｕmax＝ ×1.2×1.5×13.8≈35.1(kV)
输出频率：0.1Hz、0.05Hz、0.02Hz
带载能力
1、0.1 Hz 特大1.1F
2、0.05 Hz 特大2.2F
3、0.02 Hz 特大5.5F
4、测量精度： 3%
5、电压正，负峰值误差： ≤3%
6、电压波形失真度： ≤5%
使用条件
1、户内、户外；
2、温度：-10℃∽+40℃
3、湿度：≤85% RH
4、电源： 交流50Hz，220V ±5%

电缆的超低频耐压试验方法
1、将与试品相连的电器设备全部脱离试品电缆。
2、采用10000V兆欧表对试品电缆各相分别进行绝缘电阻试验，记录试验值。
3、试验电压峰值：Ｕmax＝３Ｕo，其中Ｕo为电缆导体对地或金属屏蔽之间的额定工作电压。例如：额定电压为10KV电缆，单相额定电压 Ｕo：
4、试验时间：3分钟。
5、可分相进行测试。试品电缆的电容值在试验设备负载容量能力范围内时，可将试品电缆三相线芯并联后，同时进行耐压试验。
6、用随机附带的专用柔性连接电缆将试验设备与试品电缆按图8所示的方法相连接。合上电源，设定好试验频率、时间和电压以及高压侧的过流保护值、过压保护值，然后开始升压试验。升压过程应密切监视高压回路，监听试品电缆是否有异常响声。升至试验电压时，即开始记录试验时间并读取试验电压值。
7、试验时间到后，仪器自动停机。试验中若无破坏性放电发生，则认为通过耐压试验。
8、在升压和耐压过程中，如电流异常增大，电压不稳，试品电缆发生异味，烟雾或异常响声或闪烙等现象，应立即停止升压，停机后查明原因。这些现象如果是试品电缆绝缘部分薄弱引起的，则认为耐压试验不合格。如确定是试品电缆由于空气湿度或表面脏污等原因所致，应将试品电缆清洁干燥处理后，再进行试验。
9、试验过程中，如果遇到非试品电缆绝缘缺陷使仪器出现过流保护，在查明原因后，应重新进行全时间连接耐压试验。不得仅进行“补足时间”试验

超低频高压发生器从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的效果，而且设备的体积大为缩小，重量大为减轻，理论上容量约为工频的五百分之一，且操作简单，与工频试验相比优越性更多。

这就是为什么发达国家普遍采用这一方法的原因。

超低频高压发生器低压侧的电流超过额定电流时将进行停机保护，动作时间都小于２０毫秒

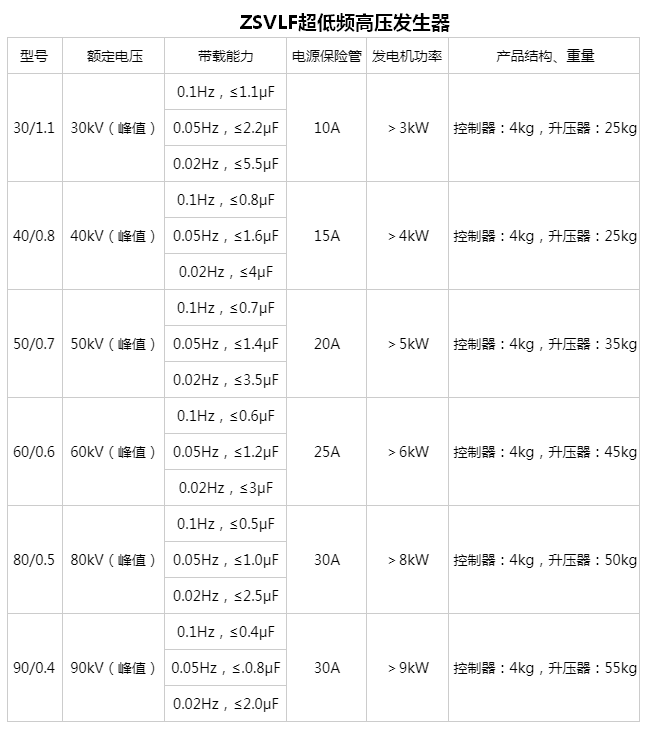

超低频高压发生器ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器适用于：交联聚乙烯绝缘电力电缆的耐压试验 / 水力发电机和大型发电机的耐压试验。

中试控股电力讲解缺少信息收集：直流系统接地故障测试仪

对于不带分接开关的低压绕组，检修人员应该查阅变压器出厂说明书，确定绕组和引线的连接方式，必要时将变压器油撤到手孔以下，打开手孔检查绕组与引线的连接是否松动。

对于带有载分接开关的高压绕组，智能蓄电池放电负载测试仪导电回路构成环节比较多，故障点的排查也相对更为复杂一些，检修人员应该尽可能多的收集信息，辅助判断缺陷的原因，应该收集的信息包括:

1、绕组套管的制造厂和套管代号、导电密封头的结构;

2、如果回路中包含有载开关，智能蓄电池放电负载测试仪应核对有载开关的制造厂名和开关型号，检查有载开关动作次数，询问运行人员有载开关经常性调压分接范围;

3、如果回路中包含无载开关，应核对无载开关的制造厂名和开关型号，查阅出厂说明 书，确定开关的结构;

4、查阅检修记录，近期是否有涉及套管、有载或无载开关的检修工作;

5、查阅巡视记录，SF6气体浓度(百分比)分析仪近期的红外成像仪检测是否发现接头过热缺陷;

6、查阅变压器出厂说明书，确定绕组和引线的连接方式;

中试控股电力讲解缺陷原因分析判断：

1、不带分接开关的绕组直流电阻试验。

不带分接开关的绕组导电回路主要由绕组、六氟化硫在线监测报警系统引线和出线接线端子构成。绕组和引线之间一般采用接线板对接，螺栓紧固的方式进行连接，导电接触面大，连接方式可靠。

一旦出现 某一相的低压绕组异常，检修人员应首先检查接线端子是否松动或开裂。如果接线端子正常， 那么很有可能是绕组和引线连接板接触不良，必要时撤油至低压接线手孔，打开手孔盖板，列双级高效真空滤油机 检查绕组和引线的连接情况。

2、带分接开关的高压绕组直流电阻试验。

这种情况下，构成导电回路的结构元件比较复杂，包含绕组、引线、分接开关、套管导电密封头、接线端子等，其中，分接开关和套管导电密封头的结构最为复杂，也经常出现接 触不良三次脉冲电缆故障测试仪导致绕组的直流电阻数值超标。

当发生绕组直流电阻异常缺陷时，通常会出现以下 8 类缺陷特征，每类缺陷特征分别对应着一个或多个成因。

1、套管的导电密封头接触不良。这种情况下，缺陷现象应该具有如下特征:

(1)在所有分接位置上，绝缘子分布电压测试仪某相绕组的直流电阻数值都明显偏大;

(2)套管的导电密封头结构比较复杂，容易出现接触不良的情况。

2、零点套管的导电密封头接触不良。这种情况下，缺陷现象应该具有如下特征:

(1)在所有分接位置上，全自动电容电感测试仪三相绕组的直流电阻数值都明显偏大;

(2)零点套管的导电密封头结构比较复杂，容易出现接触不良的情况。

3、切换开关结构原因造成直流电阻异常缺陷现象应该具有如下特征:

(1)直阻测试数据不稳定，精密水三相点瓶冻制保存装置级差没有规律。

(2)切换开关的结构较为复杂，但经常出现问题的部分主要是触头组和面板，触头组的电气连接部分和触头组与面板的接触部分容易出现接触不良，导致接触电阻或直流电阻超标。

4、切换开关单数触头或双数触头接触不良，DFJS-Y型配电带电防护用具绝缘试验控制系统导致直阻异常。这种情况下，缺陷现象应该具有如下特征：

(1) 在奇数分接位置(或偶数分接位置)上绕组的直流电阻数值整体偏大，然而在偶 数分接位置(或奇数分接位置)上数值正常;
