中试控股技术研究院鲁工为您讲解：S25变压器三相短路阻抗测试仪

ZSCT-3600 变压器短路阻抗测试仪（单相）

彩色触摸屏适用于任意阻抗的试品，对被测试品进行测量，具有测量零序阻抗功能
电压测量范围：20～1000V ，电流测量范围：0.1A～100A

ZSCT-3600 变压器短路阻抗测试仪用适用于任意阻抗的试品，可外接调压器，对被测试品进行测量，具有测量零序阻抗功能；精度：电压，电流:0.2级，电压测量范围：20～1000V  ，电流测量范围：0.1A～100A。
变压器低电压短路阻抗测试仪，适用于电力变压器（单相或三相）出厂、大修、预试以及交接试验中低电压负载阻抗测试，常规试验项目中的基本项目。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSCT-3600 变压器短路阻抗测试仪（单相）测试功能
1．三相短路阻抗的测量:
显示三相电压、三相电流、三相功率；三相短路阻抗（Zk）、三相短路电抗（Xk）、三相短路电感（Lk）、三相短路阻抗电压（Zke）,自动计算出变压器折算到额定温度、额定电流下的阻抗电压百分比，以及与铭牌阻抗的误差百分比。
可用于检查三相变压器单相的缺陷, 仪器可记录三次单相测量的数据，并可根据变压器不同的联结计算出变压器的阻抗电压和阻抗电压百分比误差。三次单相测试完成后可显示三相短路阻抗计算结果。
测试结果自动折算，具有频率校正、温度换算、电流折算，准确提供测试数据。
2．单相短路阻抗的测量:
除测量单相变压器的短路阻抗、与铭牌阻抗误差百分比外，还测量变压器的阻抗、电抗、电阻、电感值方便用户数据对比。
3．零序阻抗的测量：
  零序阻抗的测量适用于高压侧星形接线带中性点的变压器，仪器可记录零序阻抗、零序电抗、零序电感、阻抗角、零序电阻。
4．在仪器允许的测量范围可直接测量，超出测量范围可外接电压、电流互感器，仪器可设置外接电压、电流互感器的变比，直接显示施加的电压、电流的值。
6．仪器采用大屏幕彩色高分辨率触控液晶，中文菜单，中文提示，操作简便。
7．仪器备有232接口，可外扩功能。
8．仪器自带打印机，可打印显示数据。
9．内置不掉电存储器，可储存160组测量数据。
10．仪器备有U盘接口，用于存取测试数据。
11．永久日历、时钟功能，可进行时间校准。
12．仪器测量范围宽、精度高、稳定性好；体积小、重量轻方便测量。

ZSCT-3600 变压器短路阻抗测试仪（单相）变压器短路试验

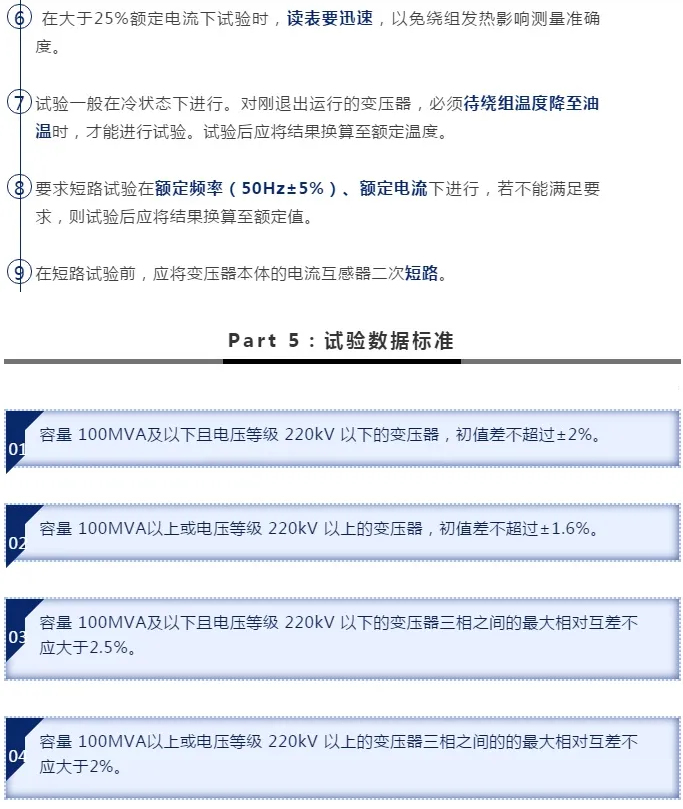

变压器短路试验是为了测量短路损耗和阻抗电压等数据，以便对变压器效率、热稳定、动稳定、温
升等电气性能考核。国际电工委员会（IEC）和我国国家标准（GB）都对变压器承受短路的能力进
行了明确的规定，并且对短路承受能力试验的方法和要求进行了阐述。下面就对变压器短路试验的
相关知识作详细介绍。
ZSCT-3600 变压器短路阻抗测试仪（单相）变压器短路试验相关标准
变压器短路试验的标准有：《GB 1094.5-2003 电力变压器 第5部分：承受短路的能力》，《IEC
60076-5-2006 电力变压器 第5部分：承受短路的能力》。目前国内的变压器主要按GB 1094.5-
2003这一标准进行试验，出口变压器则按IEC 60076-5-2006或与其他相应的国家标准进行试验。
二变压器短路试验
变压器短路属于异常情况，但是在电力变压器运行中短路是不可避免的，对于要求高可靠性的电力
电网中，必须考虑电力变压器短路时对电网及电力变压器自身的影响。运行中的电力变压器相当于
一个电压源，对于理想电压源而言，其短路电流无穷大，因此，决不允许短路。变压器的短路试验
将变压器的一侧绕组（通常是低压侧）短路，而从另一侧绕组（分接头在额定电压位置上）加入额
定频率的交流电压，使变压器绕组内的电流为额定值，此时所测得的损耗为短路损耗，所加的电压
为短路电压，短路电压是以被加电压线圈的额定电压百分数表示的。
ZSCT-3600 变压器短路阻抗测试仪（单相）主要技术指标
(1)基本量程（最大范围）
1．电压(量程自动)：  15～900V       ±（读数×0.2%+3字）
2．电流(量程自动)：  1A～100A    ±（读数×0.2%+3字）
3．功率：          COSΦ ＞0.15       ±（读数×0.5% +3字）
4．频率(工频)：    45～55(Hz)   测量精度：±0.1%
5．短路阻抗：      0～100% 测量精度：±0.5%
6. 仪器显示： 4位数字
7：内置2000W交流可调电源。0-220V    10A
(2)仪器其他参数
1．环境温度： -10℃～40℃
2．相对湿度： ≤85%RH
3．工作电源： AC 220V±10%   50Hz±1Hz
4．外形尺寸： 主机   360×290×170（mm）      线箱    360×290×170（mm）
5、重量    主机4.9KG        线箱  5.2KG
6．测试线长度：标配 8米   长度可以定制

ZSCT-3600 变压器短路阻抗测试仪（单相）允许的测量范围可直接测量，超出测量范围可外接电压、电流互感器，仪器可设置外接电压、电流互感器的变比，直接显示施加的电压、电流的值。

ZSCT-3600 变压器短路阻抗测试仪根据《DL/T 1093—2008电力变压器绕组变形的电抗法检测判断导则》绕组参数的相对变化和三相不对称程度作为判断绕组有无变形的依据。测量变压器绕组参数也是检验变压器的制造工艺水平和判断运输过程对变压器绕组有无不良影响的有效手段。

国家电力公司颁发的[2000] 589 号文件《防止电力生产重大事故的二十五项重点要求》中15.2条规定：“110KV及以上电压等级变压器在出厂和投产前应做低电压短路阻抗测试或用频响法测试绕组变形以保留原始记录。”15.6 中规定：“变压器在遭受近区突发短路后，应做低电压短路阻抗测试或用频响法测试绕组变形，并与原始记录比较，判断变压器无故障后，方可投运。”

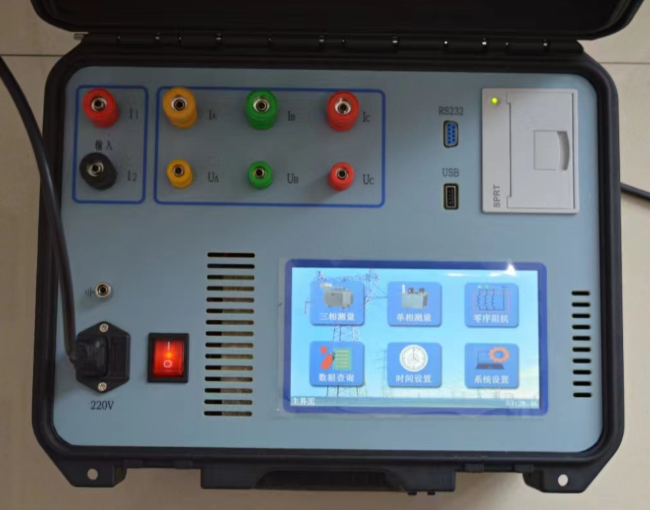

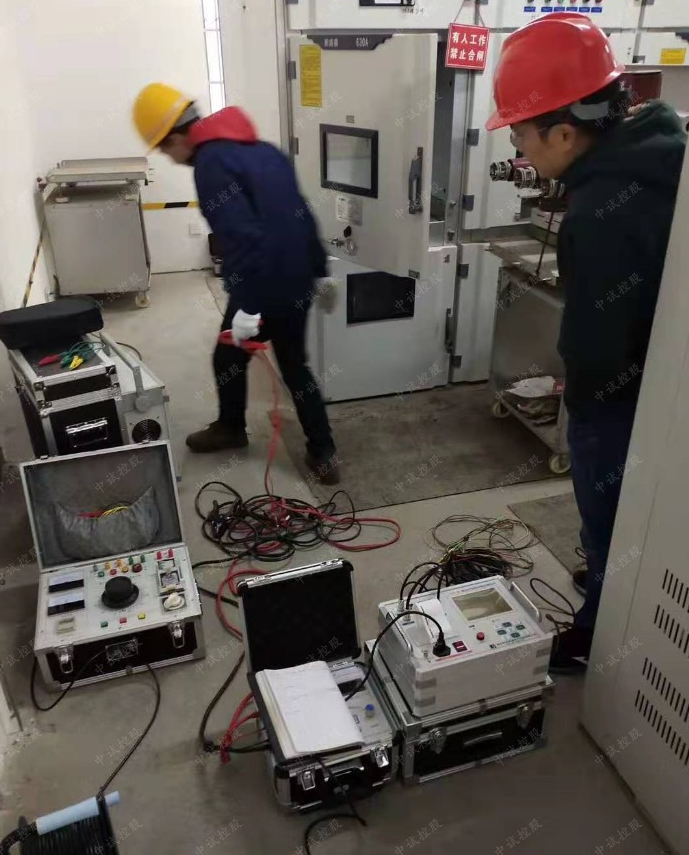

ZSCT-3600 变压器短路阻抗测试仪外部采用大屏幕彩色液晶显示，中文菜单提示，操作简单，配备高速热敏打印机，设计有存储功能，方便数据的存储和打印；保存的数据可通过USB传存送到计算机。

仪器体积小、重量轻，便于携带，现场使用极为方便，大大减轻了试验人员的劳动强度，提高工作效率。
