中试控股技术研究院鲁工为您讲解：S22变压器阻抗短路测试仪

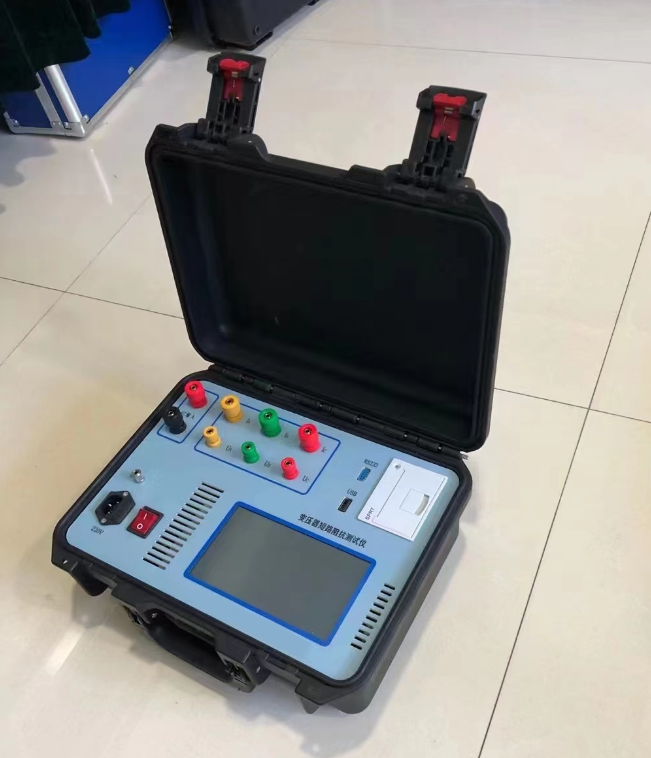

ZSCT-3600 变压器短路阻抗测试仪（单相）

彩色触摸屏适用于任意阻抗的试品，对被测试品进行测量，具有测量零序阻抗功能
电压测量范围：20～1000V ，电流测量范围：0.1A～100A

ZSCT-3600 变压器短路阻抗测试仪用适用于任意阻抗的试品，可外接调压器，对被测试品进行测量，具有测量零序阻抗功能；精度：电压，电流:0.2级，电压测量范围：20～1000V  ，电流测量范围：0.1A～100A。
变压器低电压短路阻抗测试仪，适用于电力变压器（单相或三相）出厂、大修、预试以及交接试验中低电压负载阻抗测试，常规试验项目中的基本项目。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

根据《DL/T 1093—2008电力变压器绕组变形的电抗法检测判断导则》绕组参数的相对变化和三相不对称程度作为判断绕组有无变形的依据。测量变压器绕组参数也是检验变压器的制造工艺水平和判断运输过程对变压器绕组有无不良影响的有效手段。
国家电力公司颁发的[2000] 589 号文件《防止电力生产重大事故的二十五项重点要求》中15.2条规定：“110KV及以上电压等级变压器在出厂和投产前应做低电压短路阻抗测试或用频响法测试绕组变形以保留原始记录。”15.6 中规定：“变压器在遭受近区突发短路后，应做低电压短路阻抗测试或用频响法测试绕组变形，并与原始记录比较，判断变压器无故障后，方可投运。”
低电压短路阻抗试验是鉴定运行中变压器受到短路电流的冲击，或变压器在运输和安装时受到机械力撞击后，检查其绕组是否变形的直接方法，它对于判断变压器能否投入运行具有重要的意义，也是判断变压器是否要求进行解体检查的依据之一。
变压器低电压短路阻抗测试仪，适用于电力变压器（单相或三相）出厂、大修、预试以及交接试验中低电压负载阻抗测试。常规试验项目中的基本项目，
变压器短路阻抗测试仪是自主研发的新一代变压器参数测试仪器。用于现场和试验室条件下对35KV级及以上主变压器进行低电压短路阻抗测量的仪器。该仪器设计精巧，性能优越，功能强大，内部采用国内外新型的单片机测试技术及先进的A/D同步交流采样和数字信号处理技术，测量数据准确；外部采用大屏幕彩色液晶显示，中文菜单提示，操作简单，配备高速热敏打印机，设计有存储功能，方便数据的存储和打印；保存的数据可通过USB传存送到计算机。仪器体积小、重量轻，便于携带，现场使用极为方便，大大减轻了试验人员的劳动强度，提高工作效率。

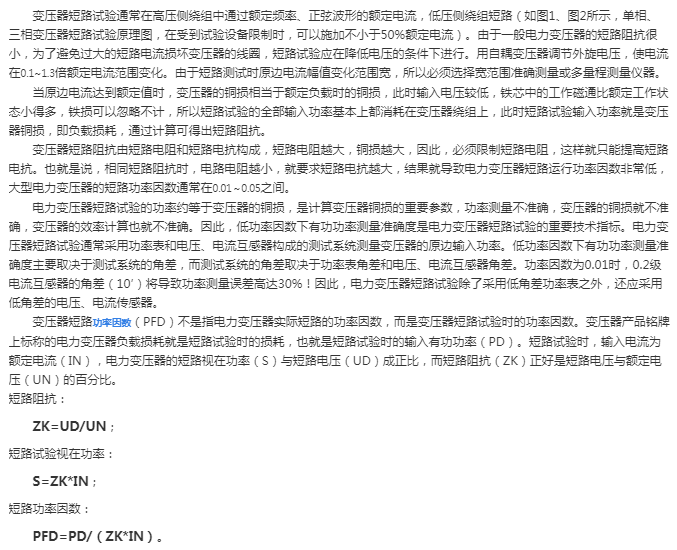

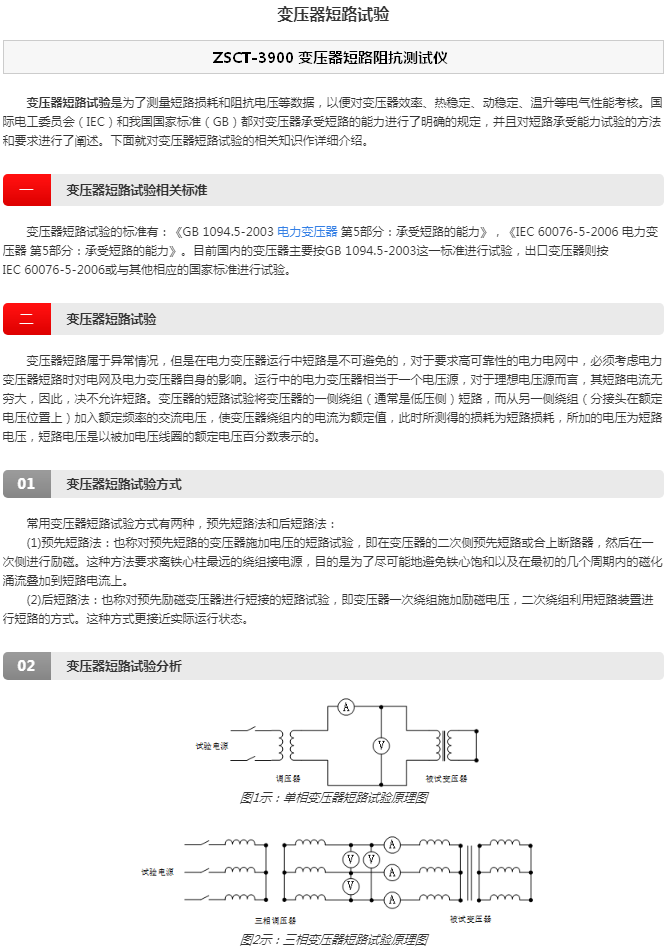

输入变压器参数，便可进行单、三相测试并自动计算变压器绕组动稳定状态参数（Zke,Zk,Xk,Lk），测试结果非常直观，是现场测试变压器有无绕组变形的快速测试仪器。
电抗
采用精密电感分析仪测量，比较短路前后的电抗变化。电抗变化是非常灵敏地反映被试变压器的内
部故障情况。若电抗发生变化(超标准规定时)，应分别在高压和低压侧进行此阻抗的测量，可以判
断绕组可能出现的位移。如果在高、低压侧测出的电抗都增大，一般是表示这个心柱上的绕组产生
了变形。
吊心检查
短路承受能力试验后，绕组、引线和支撑结构等应无明显位移、变形，器身表面应无放电痕迹。
复试例行试验
要求例行试验项目复试应全部合格。
目前iec和gb标准都要求用以上故障检测方式来判断被试变压器是否通过了短路承受能力试验。
判断故障的新辅助方法
除前面介绍的判断变压器短路试验合格的方法外，国际上又发明了两种新的判断短路故障的方法，
这两种方法是通过对被试变压器不吊心检查而间接测量来判断绕组变形。由于时间比较短，技术上
较难根据被测波形的变化情况来区别故障程度，因此目前仅限于积累经验和研究阶段。
低压脉冲法
低压脉冲法是检测变压器绕组有无位移的方法，是间接测量，就是比较短路试验前后所摄取的低电
压脉冲电流示波图，应看不出明显的变化。其基本原理就是利用重复式脉冲电压发生器，将电压波
施加在被试变压器的一个或多个端子上，并同时记录一个或多个端子上的电流响应波。由于导线的
位移，匝间发生变化。从而会在端子上的电流波形中产生变化。目前认为差动电流法是判断绕组变
形的较灵敏方法。接线见图4。此法的缺点是对示波图的变化做出解释时应有丰富的经验，并且很
难从示波图上来量化短路故障的程度。
(a)y联结 (b)d联结
r分流器 u低压脉冲
频率响应法(时域响应法)
也是间接测量绕组变形的方法，目前也属发展阶段。其原理就是将变压器看成是一个由电抗、电感
、电容组成的线性无源二端口网络。按网络理论，其特性是由传递函数来描述，每台变压器的每一
绕组的传递函数是应该与绕组一一对应的。当变压器绕组发生变形时，其对应的传递函数同原特性
函数比较应有所不同。其试验接线见图5。
(a)高压回路 (b)低压回路
综上所述，变压器的短路试验技术是不断发展的，特别是短路故障的判断技术是不断发展的。虽然
低压脉冲法和频率响应法暂时技术不太成熟，但经过一段时间的积累，我们相信一定会成为判断变
压器短路故障的新辅助方法。一旦技术成熟，它们最终将会被标准采用。

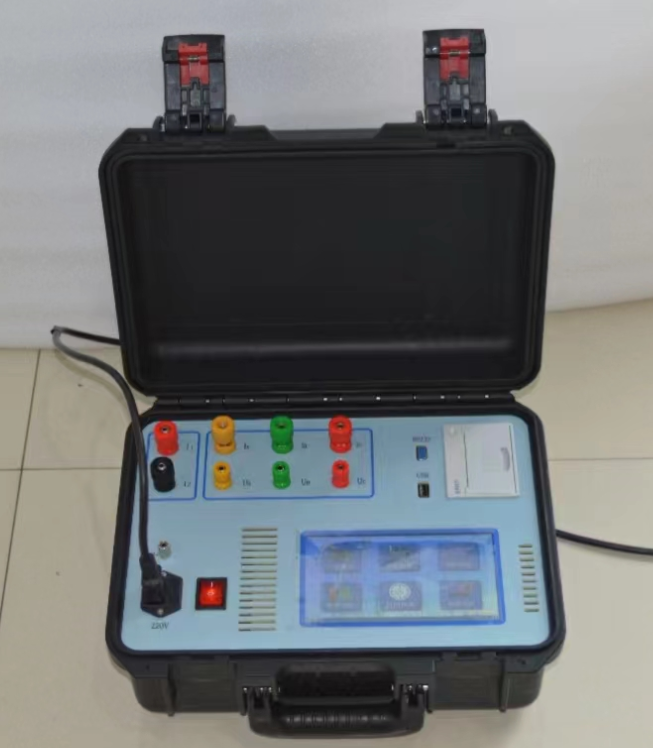

ZSCT-3600 变压器短路阻抗测试仪（单相）主要技术指标
(1)基本量程（最大范围）
1．电压(量程自动)：  15～900V       ±（读数×0.2%+3字）
2．电流(量程自动)：  1A～100A    ±（读数×0.2%+3字）
3．功率：          COSΦ ＞0.15       ±（读数×0.5% +3字）
4．频率(工频)：    45～55(Hz)   测量精度：±0.1%
5．短路阻抗：      0～100% 测量精度：±0.5%
6. 仪器显示： 4位数字
7：内置2000W交流可调电源。0-220V    10A
(2)仪器其他参数
1．环境温度： -10℃～40℃
2．相对湿度： ≤85%RH
3．工作电源： AC 220V±10%   50Hz±1Hz
4．外形尺寸： 主机   360×290×170（mm）      线箱    360×290×170（mm）
5、重量    主机4.9KG        线箱  5.2KG
6．测试线长度：标配 8米   长度可以定制

ZSCT-3600 变压器短路阻抗测试仪（单相）允许的测量范围可直接测量，超出测量范围可外接电压、电流互感器，仪器可设置外接电压、电流互感器的变比，直接显示施加的电压、电流的值。

ZSCT-3600 变压器短路阻抗测试仪根据《DL/T 1093—2008电力变压器绕组变形的电抗法检测判断导则》绕组参数的相对变化和三相不对称程度作为判断绕组有无变形的依据。测量变压器绕组参数也是检验变压器的制造工艺水平和判断运输过程对变压器绕组有无不良影响的有效手段。

国家电力公司颁发的[2000] 589 号文件《防止电力生产重大事故的二十五项重点要求》中15.2条规定：“110KV及以上电压等级变压器在出厂和投产前应做低电压短路阻抗测试或用频响法测试绕组变形以保留原始记录。”15.6 中规定：“变压器在遭受近区突发短路后，应做低电压短路阻抗测试或用频响法测试绕组变形，并与原始记录比较，判断变压器无故障后，方可投运。”

ZSCT-3600 变压器短路阻抗测试仪外部采用大屏幕彩色液晶显示，中文菜单提示，操作简单，配备高速热敏打印机，设计有存储功能，方便数据的存储和打印；保存的数据可通过USB传存送到计算机。

仪器体积小、重量轻，便于携带，现场使用极为方便，大大减轻了试验人员的劳动强度，提高工作效率。
