中试控股技术研究院鲁工为您讲解：电缆直流电阻测量仪（50A中试大厂）

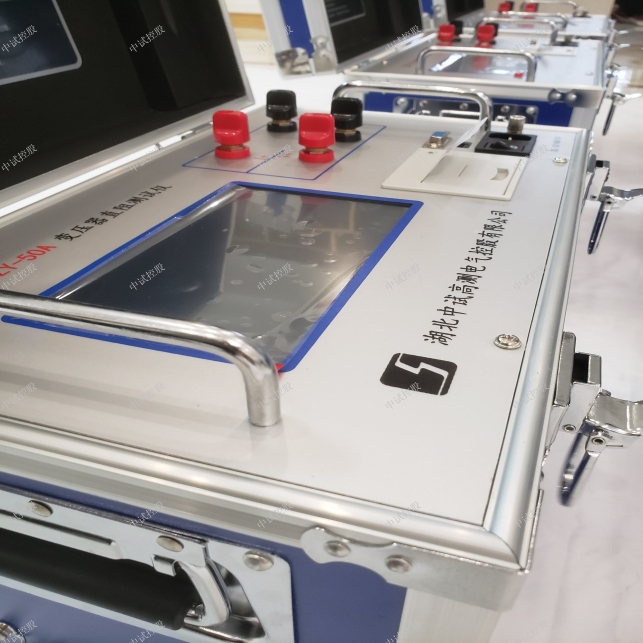

ZSBZC-50A变压器直流电阻测试仪

参考标准：GB50150-2006

简易读懂：50A变压器直流电阻测试仪可以做什么?

变压器直流电阻测试仪：采用全新电源技术，具有性能稳定，测量迅速、体积小巧、使用方便、测量精度高，数据重复性好等特点。是测量变压器绕组以及大功率电感设备直流电阻的理想设备。本直流电阻测试仪符合国家标准GB6587-86《电子测量仪器环境试验总纲》及GB6593-86《电子仪器质量检定规则》的要求。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSBZC-50A变压器直流电阻测试仪产品特征

一、技术指标
测试电流：<20mA、2.5A、5A、10A、20A、50A
测量范围：
40μΩ～400mΩ  50A
100μΩ～1Ω    20A
500μΩ～2Ω    10A
1mΩ～4Ω       5A
2mΩ～8Ω       2.5A
10Ω-20KΩ      <20mA
准确度：±(0.2%+2字)
小分辨率：0.1μΩ
液晶显示器：电阻显示有效数字为 4 位
数据存储：1000组
环境温度:0℃～40℃相对湿度:<90%RH，不结露
电源：AC 220V±10V，50Hz±1 Hz 保险管 5A
大功耗：500W
外形尺寸：400×225×350（mm）
重量：主机15.5KG  线箱:6KG

使用直流电阻测试仪的时候，所测电阻值超过限制时，要注意以下几点：

1.直流电阻的电阻值受温度的影响很大，因此必须将其转换为相同的温度(通常为20℃，R20=(T+20)/(T+T)，T铜=235)进行比较，并且一般以上层油温为基础。

2.首先考虑是否存在测量误差(例如是否连接了外部引线，测试引线是否过长或过细，接触是否良好，电桥中的电池电压是否不足)。

3.分接开关接触不良，导致电阻值偏高的情况比较普遍，比如开关干净电镀掉，弹簧压力不足，应力不均匀以及过电压触点积碳，都会引起电阻值导通。这时，分接开关盖应打开，转动几次，一般就能够消除。

4.当前使用的三相配电变压器，高压绕组采用Y形接线，当电阻值超过极限值的时候，也可以使用以下公式[RA=(RAB+rac-rbc)/2，RB=(RAB+rac-rac)/2，RC(RBC+rac-rab)/2]，以便找出缺陷相。

整机由高速单片机控制，自动化程度高，操作简便。仪器采用全新电源技术，电流档位多，测量范围宽，适合大中型变压器的直流电阻测量。

50A变压器直流电阻测试仪：稳定输出40A直流电流；自动放电和放电指示功能；大容量CPU可存储255组数据

中试控股50A变压器直流电阻测试仪仪器自带万年历时钟和掉电存储，可存储1000组测试数据，可随时查阅。

中试控股践行“精细制造，深耕技术”产出50A变压器直流电阻测试仪优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。
