中试控股技术研究院鲁工为您讲解：负载直流电阻测量仪（50A中试大厂）

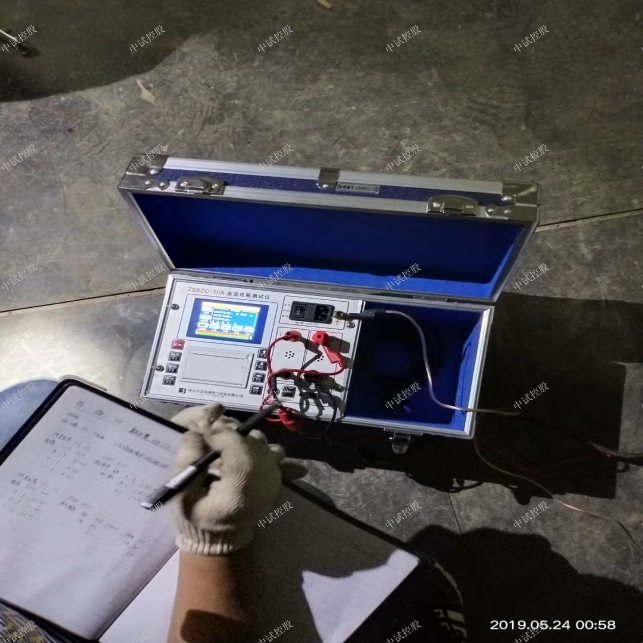

ZSBZC-50A变压器直流电阻测试仪

参考标准：GB50150-2006

简易读懂：50A变压器直流电阻测试仪可以做什么?

变压器直流电阻测试仪：采用全新电源技术，具有性能稳定，测量迅速、体积小巧、使用方便、测量精度高，数据重复性好等特点。是测量变压器绕组以及大功率电感设备直流电阻的理想设备。本直流电阻测试仪符合国家标准GB6587-86《电子测量仪器环境试验总纲》及GB6593-86《电子仪器质量检定规则》的要求。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSBZC-50A变压器直流电阻测试仪产品简介
变压器绕组的直流电阻测试是变压器在交接、大修和改变分接开关后，必不可少的试验项目。在通常情况下，用传统的方法(电桥法和压降法)测量变压器绕组以及大功率电感设备的直流电阻是一项费时费工的工作。为了改变这种状况，缩短测量时间以及减轻测试人员的工作负担，湖北中试高测电气控股有限公司开发了直流电阻测试仪(以下简称直阻仪)。采用全新电源技术，具有性能稳定，测量迅速、体积小巧、使用方便、测量精度高，数据重复性好等特点。是测量变压器绕组以及大功率电感设备直流电阻的理想设备。
本直流电阻测试仪符合国家标准GB6587-86《电子测量仪器环境试验总纲》及GB6593-86《电子仪器质量检定规则》的要求。

ZSBZC-50A变压器直流电阻测试仪产品特征
一、技术指标
测试电流：<20mA、2.5A、5A、10A、20A、50A
测量范围：
40μΩ～400mΩ  50A
100μΩ～1Ω    20A
500μΩ～2Ω    10A
1mΩ～4Ω       5A
2mΩ～8Ω       2.5A
10Ω-20KΩ      <20mA
准确度：±(0.2%+2字)
小分辨率：0.1μΩ
液晶显示器：电阻显示有效数字为 4 位
数据存储：1000组
环境温度:0℃～40℃相对湿度:<90%RH，不结露
电源：AC 220V±10V，50Hz±1 Hz 保险管 5A
大功耗：500W
外形尺寸：400×225×350（mm）
重量：主机15.5KG  线箱:6KG

几个计算公式，讲解如何确定直流电阻测量的电流值。

1、公式一

变压器绕组中通过额定电压时的交流空载电流时，铁心中会有额定磁通密度Bn ，此时铁心的磁导率将比较低的。测量直流电阻时，需要使铁心中磁密大于Bn ，使铁心的碓导率变为更低，以减少电路的时间常数和反电动势dLi/dt ，缩短稳定时间。因此测量直流电阻时的直流电流应至少是：I= k√ 2i0In+ 100式中k：常数> 1  i0：交流额定频率 ，额定电压下空载电流百分值（%）  In：被测绕组的额定电流（A）式中常数√2是直流电流等效于交流电流的幅值。因数k比1大时，铁心中磁密> Bn，使直流电阻测量时铁心的磁导率μ降低。

2、公式二

在变压器绕组是星形（Y）联结时，线电流等于相电流，由上式可得出测量直流电阻时应施加的电流是：IY=1.41 ki0In: 100

3、公式三

在变压器绕组是三角形(D )联结时，变流空载电流线电流是相电流的√3倍，而测量直流电阻时的直流电流是按总电流的]和1/3和2/3的比例分配的。所以测量直流电阻应加电流是：ID= 1.41x3/2+1/√3 ki0Inx100= 1.22 ki0In÷ 100    当k取3~10时，即测量直流电阻时的励磁安匝是空载电流安匝的3~10倍时，可以使      铁心中磁密日大于Bn接近饱和，即取测量直流电阻时的直流电流等于2% - 10%额定电流。若测量时直流电流过大，测量时间过长， 则因绕组发热温度升高使电阻发生变化，使测量误差加大。

上述几个公式都可以准确选择合适的电流值。

整机由高速单片机控制，自动化程度高，操作简便。仪器采用全新电源技术，电流档位多，测量范围宽，适合大中型变压器的直流电阻测量。

50A变压器直流电阻测试仪：稳定输出40A直流电流；自动放电和放电指示功能；大容量CPU可存储255组数据

中试控股50A变压器直流电阻测试仪仪器自带万年历时钟和掉电存储，可存储1000组测试数据，可随时查阅。

中试控股践行“精细制造，深耕技术”产出50A变压器直流电阻测试仪优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。
