中试控股技术研究院鲁工为您讲解：导线直阻测量仪（40A实力大厂）

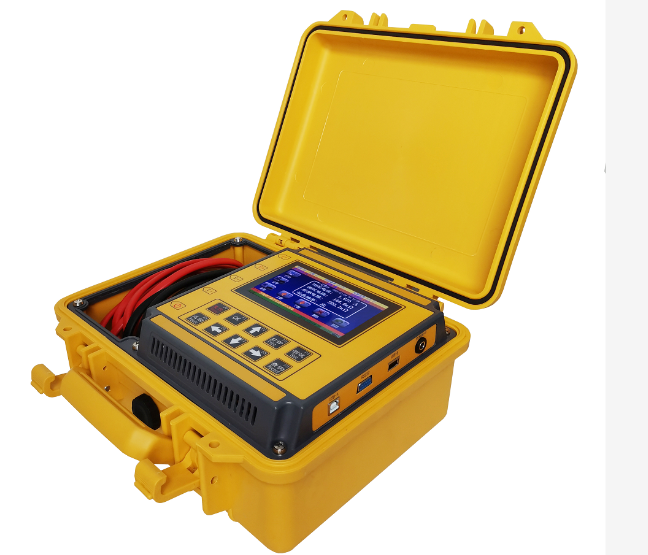

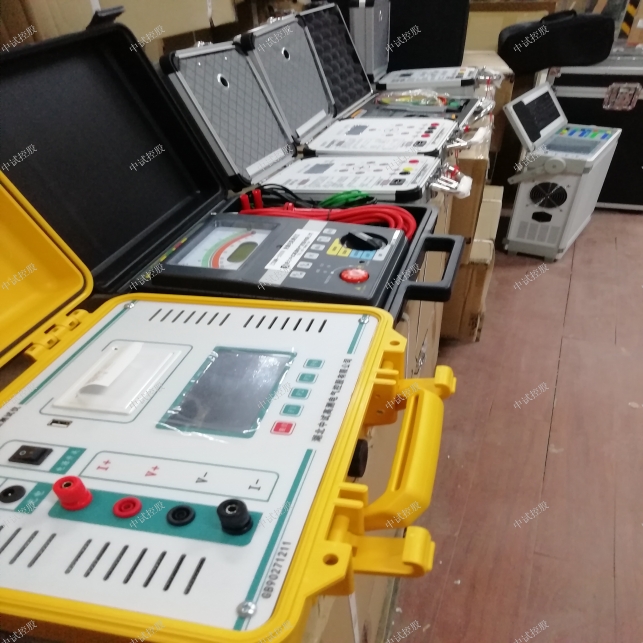

ZSBZC-40A变压器直流电阻测试仪

参考标准：GB50150-2006

简易读懂：ZSBZC-40A变压器直流电阻测试仪可以做什么?

变压器直流电阻测试仪：主要用于大中型变压器、发动机、电动机等直流电阻的测量，仪器设置多电流档位，满足多种测量需求。变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符，引出线是否有断裂，多股导线并绕是否有断股等情况。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

中、小型变压器的测量方法：
在中、小型变压器的实际测量中，大多釆用直流电桥法。双臂电桥的测量步骤如下：测量前，首先调节电桥检流计机械零位旋钮，置检流计指针于零位。接通铡量仪器电源，具有放大器的检流计应操作调节电桥电气零位旋钮，置检流计于零位。

接入被铡电阻时，双臂电桥的电压粧头要靠近被铡电阻，电流桩头要接在电压桩头的上面。

铡量前，应先估计被铡线圈的电阻值，将电桥倍率选钮置于适当位置，将非被铡线圈短路并接地，然后打开电源开关充电，待充足电后按下检流计开关迅速调节铡量臂；

使检流计指针向检流计刻度中间的零位线方向移动，进行微调，待指针平稳停在零位上时记录电阻值，此时，被测线圈电阻值=倍率数 X 铡量臂电阻值。铡量完毕，先放开检流计按钮，再放开电源开关，以免在铡量具有电感的直流电阻时其自感电动势损坏检流计。

ZSBZC-40A变压器直流电阻测试仪技术指标

测试电流：<20mA、2.5A、5A、10A、20A、40A
测量范围：
50μΩ～500mΩ  （40A）
100μΩ～1Ω    （20A）
500μΩ～2Ω    （10A）
1mΩ～4Ω       （5A）
2mΩ～8Ω        (2.5A）
10Ω-20KΩ      （<20mA）
准确度：±(0.2%+2字)
小分辨率：0.1μΩ
显示：液晶显示器
电阻显示有效数字为 4 位
数据存储：1000组
环境温度：0℃～40℃
相对湿度：<90%RH，不结露
电源：AC 220V±10V，50Hz±1 Hz
保险管：10A
大功耗：1000W
外形尺寸：400×225×350（mm）
重量 主机15.1KG  线箱: 5.75KG

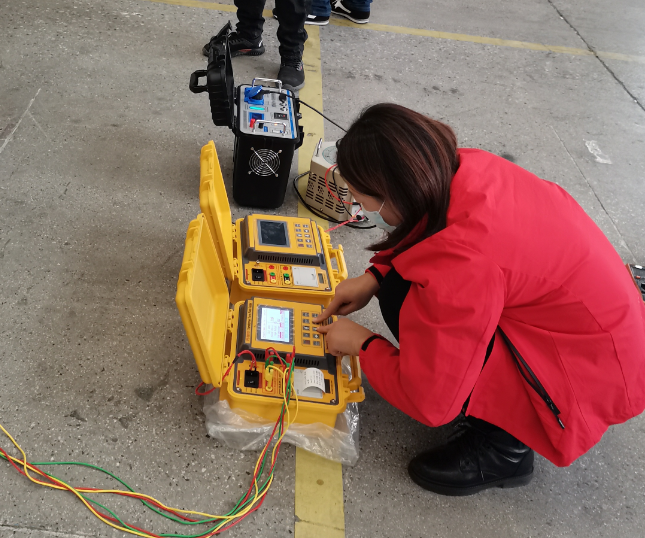

ZSBZC-40A变压器直流电阻测试仪测试准备

1、接线：把被测试品通过专用电缆线与本机测试接线柱连接牢固，同时把地线接好。

2、电流选择：打开电源开关，同时显示屏上会显示选择电流自动测试，这时可通过选择键对所测试品预置电流进行选择，每按一下选择键，显示屏会出现各电流置，40mA、200mA、1A、、10A、20A、40A。

3、测试：当选择好电流后，按下确认键，就开始测试。显示屏显示“正在充电”几秒钟后显示“正在测试”，说明已充电完毕，进入测度状态，几秒种后显示屏会同时显示所选择电流值与所测得的电阻值I=“”A；R=“”mΩ/Ω当选择了自动测试仪器会跟局试品情况自动选择合适的电流进行测试。

4、测试完毕后，按复位键仪器电源将与绕组断开，同时放电，音响报警，这时显示屏回到初始状态，放电音响结束后，可重新接线，进行下次测量，或拆下测试线与电源线结束测量。直流电阻测试仪适宜各种现场环境

直流电阻测试仪是取代直流单、双臂电桥的高精度换代产品。直流电阻测试仪采用了先进的开关电源技术，由点阵式液晶显示测量结果。 克服了其它同类产品由LED显示值在阳光下不便读数的缺点，同时具备了自动消弧功能。变压器绕组的直流电阻测试是变压器在交接、大修和改变分接开关后，必不可少的试验项目。在通常情况下，用传统的方法（电桥法和压降法）测量变压器绕组以及大功率电感设备的直流电阻是一项费时费工的工作。为了改变这种状况，缩短测量时间以及减轻测试人员的工作负担。

直流电阻测试仪采用典型的四线制测量法。以期提高测量电阻（尤其是低阻）的准确度。程控恒流源、程控前置放大器、A/D转换器构成了测量电路的主体。中央控制单元通过控制恒流源给外部待测负载施加一个恒定、高精度的电流，然后，将所获得的数据（包括测试电压、当前的测试电流等）进行处理，得到实际电阻值。

直流电阻测试仪具有测量速度快，稳定性好精度高。直流电阻测试仪采用带背光的240*128大的图形LCD显示器测量数据，数字显示直观，抗干扰性强，体积小重量轻等优点，是测量各种电阻，特别是大电感设备直流电阻的理想仪器。直流电阻测试仪具有很高的自动化程度、极强的抗干扰能力，适宜各种现场环境。由直流稳压电源和测试部分组成。所有测试过程在由按键选择后，由单片机自动控制完成，仪器运行可靠、稳定。适用于各种类型变压器的直流电阻快速测量。

根据IEC及国家有关标准规定：为了满足变压器直流电阻快速测量的需要，我公司研制的ZSBZC-40A直流电阻测试仪。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。

40A变压器直流电阻测试仪：仪器采用全新电源技术，电流档位多，测量范围宽，适合大中型变压器的直流电阻测量。

中试控股40A变压器直流电阻测试仪仪器自带万年历时钟和掉电存储，可存储1000组测试数据，可随时查阅。

中试控股践行“精细制造，深耕技术”产出40A变压器直流电阻测试仪优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。
