中试控股技术研究院鲁工为您讲解：三相直流电阻测量仪（40A实力大厂）

ZSBZC-40A变压器直流电阻测试仪

参考标准：GB50150-2006

简易读懂：ZSBZC-40A变压器直流电阻测试仪可以做什么?

变压器直流电阻测试仪：主要用于大中型变压器、发动机、电动机等直流电阻的测量，仪器设置多电流档位，满足多种测量需求。变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符，引出线是否有断裂，多股导线并绕是否有断股等情况。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

中、小型变压器的测量方法：
在中、小型变压器的实际测量中，大多釆用直流电桥法。双臂电桥的测量步骤如下：测量前，首先调节电桥检流计机械零位旋钮，置检流计指针于零位。接通铡量仪器电源，具有放大器的检流计应操作调节电桥电气零位旋钮，置检流计于零位。

接入被铡电阻时，双臂电桥的电压粧头要靠近被铡电阻，电流桩头要接在电压桩头的上面。

铡量前，应先估计被铡线圈的电阻值，将电桥倍率选钮置于适当位置，将非被铡线圈短路并接地，然后打开电源开关充电，待充足电后按下检流计开关迅速调节铡量臂；

使检流计指针向检流计刻度中间的零位线方向移动，进行微调，待指针平稳停在零位上时记录电阻值，此时，被测线圈电阻值=倍率数 X 铡量臂电阻值。铡量完毕，先放开检流计按钮，再放开电源开关，以免在铡量具有电感的直流电阻时其自感电动势损坏检流计。

ZSBZC-40A变压器直流电阻测试仪技术指标

测试电流：<20mA、2.5A、5A、10A、20A、40A
测量范围：
50μΩ～500mΩ  （40A）
100μΩ～1Ω    （20A）
500μΩ～2Ω    （10A）
1mΩ～4Ω       （5A）
2mΩ～8Ω        (2.5A）
10Ω-20KΩ      （<20mA）
准确度：±(0.2%+2字)
小分辨率：0.1μΩ
显示：液晶显示器
电阻显示有效数字为 4 位
数据存储：1000组
环境温度：0℃～40℃
相对湿度：<90%RH，不结露
电源：AC 220V±10V，50Hz±1 Hz
保险管：10A
大功耗：1000W
外形尺寸：400×225×350（mm）
重量 主机15.1KG  线箱: 5.75KG

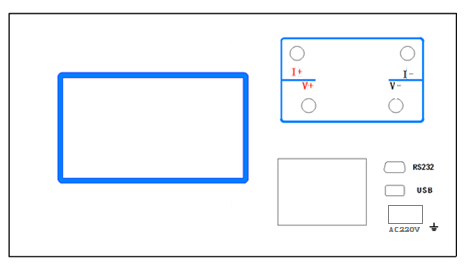

面板结构

AC220 开关   仪器工作电源，交流220V。
接  地  柱   仪器整机接地点，安全保护
I+、 I-       输出电流接线柱，I+为输出电流正，I-为输出电流负。
V+、V-       电压采样端，V+为电压线正端，V-为电压线负端。
RS232        通用串行接口，可通过计算机控制仪器。
USB          可向U盘输出测试结果。

根据IEC及国家有关标准规定：为了满足变压器直流电阻快速测量的需要，我公司研制的ZSBZC-40A直流电阻测试仪。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。

40A变压器直流电阻测试仪：仪器采用全新电源技术，电流档位多，测量范围宽，适合大中型变压器的直流电阻测量。

中试控股40A变压器直流电阻测试仪仪器自带万年历时钟和掉电存储，可存储1000组测试数据，可随时查阅。

中试控股践行“精细制造，深耕技术”产出40A变压器直流电阻测试仪优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。
