中试控股技术研究院鲁工为您讲解：变压器绕组直流电阻测试仪

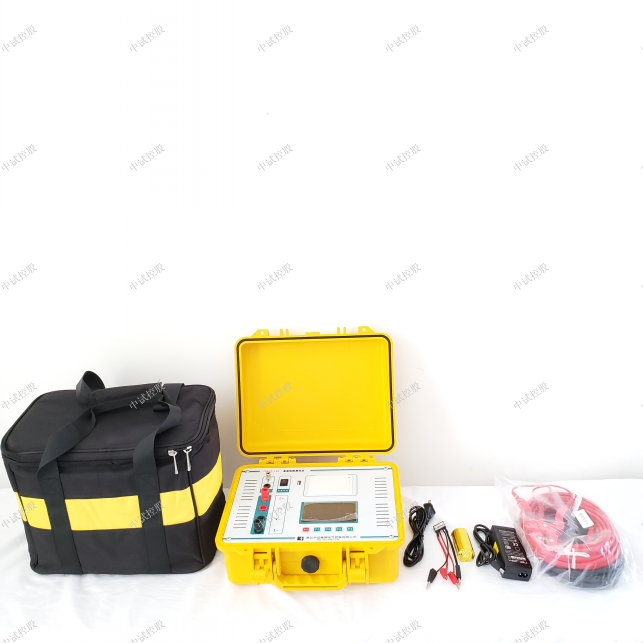

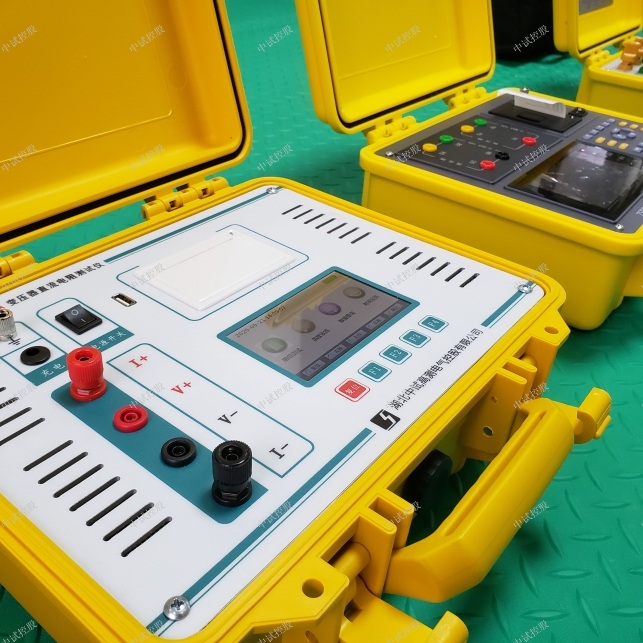

ZSBZC-10A变压器直流电阻测试仪

参考标准：GB50150-2006

简易读懂：ZSBZC-10A变压器直流电阻测试仪可以做什么?

变压器直流电阻测试仪：是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。本仪器采用全新电源技术，具有体积小、重量轻、输出电流大等特点。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSBZC-10A变压器直流电阻测试仪特征优势
1、仪器输出电流大，且重量轻，轻巧强大，方便携带。
2、仪器提供6档输出电流选择和一个自动档，可以输出10A电流。
3、内置超大容量锂电池，便于现场操作，可连续工作8小时以上。
4、测量范围宽（0-20KΩ），适用于变压器、互感器、电抗器、发电机、电机等感性试品，也可用于开关、铜排、接触器、继电器触点、金属导线、电缆附件等试品测量。
5、本仪器带有万年历、99组数据存储、温度自动换算等功能，关机不丢失数据。本机还设有打印机可以输出打印测试数据
6、菜单简单友好，显示数据清晰易读，阳光下可清晰显示。
7、本机具有音响放电报警，放电指示清晰，减少误操作。
8、本机具有精度高、防震、抗干扰、稳定性高、携带方便等特点。
9、具有完善的保护电路，测试线意外断开或电源中断，内建完善的放电回路及反电势保护电路使之具有极强的抗拉弧能力。

ZSBZC-10A变压器直流电阻测试仪参数

10A档 0～0.5Ω
5A档 2mΩ～1Ω
1A档 30mΩ～6Ω
300mA档 100mΩ～20Ω
100mA档 300mΩ～60Ω
5mA档 30Ω～20kΩ
准确度 ±(0.2%RD+0.05%FS)
小分辨率 0.1μΩ
显示 大屏幕彩色液晶显示屏，阳光下可清晰显示

工作电源 直流：内置12.6V/2.2AH锂电池（专用电源适配器）

根据IEC及国家有关标准规定：为了满足变压器直流电阻测量的需要，本公司利用自身技术优势新开发研制了一款直流电阻测试仪。整机由单片机控制，自动完成自检、数据处理、显示等功能，还具有自动放电和放电音响报警指示等功能。

10A变压器直流电阻测试仪：单相电源输入，内部数字合成三相标准正弦波信号源，通过高保真功率放大器，产生三相测试电源（失真度小于0.1%、对称度优于0.05%）输出，测试结果具有更好的等效性，不会出现组别误判等现象。

中试控股10A变压器直流电阻测试仪适用于变压器、互感器、电抗器、发电机、电机等感性试品，也可用于测量开关、铜排、接触器、继电器触点、金属导线、电缆附件等试品的测量。

中试控股践行“精细制造，深耕技术”产出10A变压器直流电阻测试仪优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。

电力工作者在实际的工作中，经常需要对电力变压器和互感器的直流电阻值进行测试，就需要用到直流电阻测试仪，传统的直流电阻测试仪由于体积大，重量重，不适合在野外进行试验，那么有没有一种便携式的直流电阻测试仪，可以手持式的测量呢？中试控股电力为此研发出了手持式直流电阻测试仪，该装置的主要特点就是体积小，可以手持式操作，而且准确度也达标，本文就来对此进行简单介绍。

        绕组的直流电阻测量是变压器的例行试验之一，其目的主要是检查绕组之间、绕组与引线之间的连接或机械特性是否良好、各相绕组之间的电阻是否平衡等，以保证变压器的安全运行本公司开发生产。手持式直流电阻测试仪采用32位ARM内核作为处理的核心，对整机进行控制，自动完成自校、稳流判断、数据处理、阻值显示等功能，可测量各种类型变压器和互感器的直流电阻。仪器直接使用内部电池工作，极大的方便了野外工作人员的使用。

        仪器的主要特点：

        1、本测试仪为便携式设备，体积小、重量轻。

        2、具有操作简便、精度高、抗干扰、防震、携带方便等特点；

        3、采用大容量锂电池,一次充电连续使用6小时以上满足现场试验需求；

        4、具有完善的反电势保护功能；

        5、测量速度快、测量数据准确稳定；

        6、测试过程由微机控制，自动完成自校、稳流判断、数据处理、阻值显示；

        7、对于有载调压变压器直流电阻的纵向测试可一次供电完成；

        8、适用于110kV及以下电压等级变压器的直流电阻快速测量。

        9、全透型大屏幕液晶，可在阳光下清晰显示。

        手持式直流电阻测试仪相较于传统的设备，具有便携式、体积小、重量轻等诸多优点，深受广大的电力工作者的欢迎，大家在使用的时候，可以更加方便的进行直流电阻的测试。

    电力工作者在对电力变压器的直流电阻值进行测试的时候，需要用到直流电阻测试仪，一般的直流电阻测试仪需要外接220V的电源，如果在野外进行试验的时候，一时间找不到合适的稳压电源，携带发电机来发电又不是非常方便，那么有没有一款直流电阻测试仪可以自带电源呢？直流电阻测试仪就可以完成这个任务。
