中试控股技术研究院鲁工为您讲解：变压器直阻仪

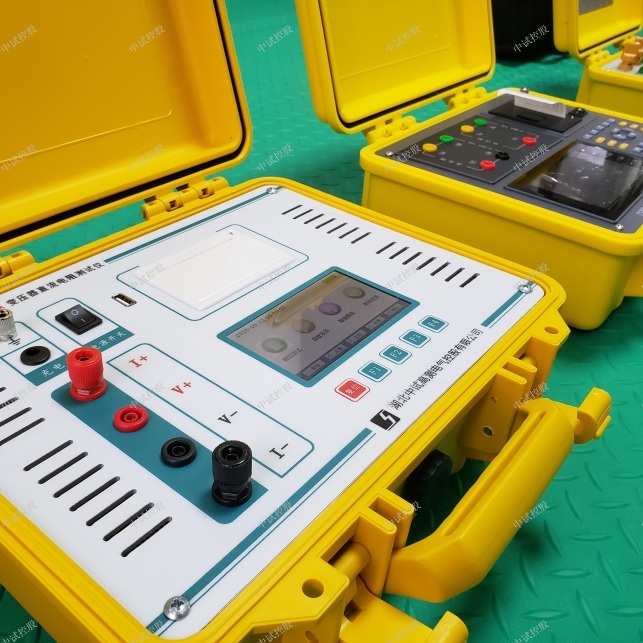

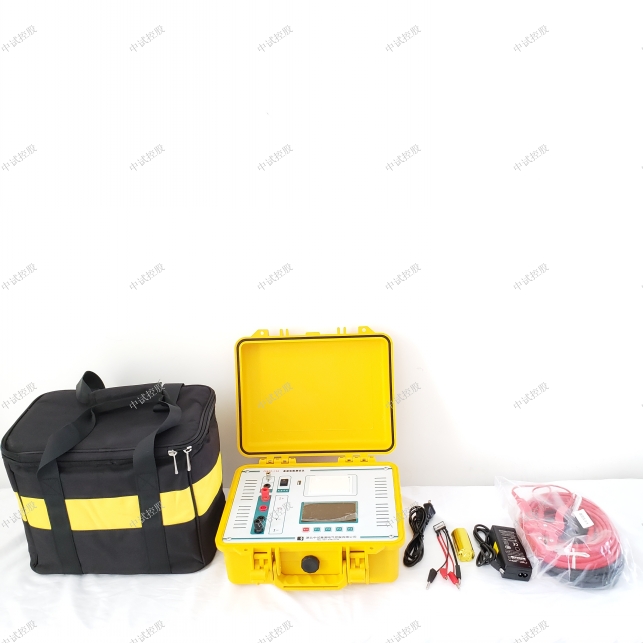

ZSBZC-10A变压器直流电阻测试仪

参考标准：GB50150-2006

简易读懂：ZSBZC-10A变压器直流电阻测试仪可以做什么?

变压器直流电阻测试仪：是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。本仪器采用全新电源技术，具有体积小、重量轻、输出电流大等特点。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSBZC-10A变压器直流电阻测试仪特征优势
1、仪器输出电流大，且重量轻，轻巧强大，方便携带。
2、仪器提供6档输出电流选择和一个自动档，可以输出10A电流。
3、内置超大容量锂电池，便于现场操作，可连续工作8小时以上。
4、测量范围宽（0-20KΩ），适用于变压器、互感器、电抗器、发电机、电机等感性试品，也可用于开关、铜排、接触器、继电器触点、金属导线、电缆附件等试品测量。
5、本仪器带有万年历、99组数据存储、温度自动换算等功能，关机不丢失数据。本机还设有打印机可以输出打印测试数据
6、菜单简单友好，显示数据清晰易读，阳光下可清晰显示。
7、本机具有音响放电报警，放电指示清晰，减少误操作。
8、本机具有精度高、防震、抗干扰、稳定性高、携带方便等特点。
9、具有完善的保护电路，测试线意外断开或电源中断，内建完善的放电回路及反电势保护电路使之具有极强的抗拉弧能力。

ZSBZC-10A变压器直流电阻测试仪参数

10A档 0～0.5Ω
5A档 2mΩ～1Ω
1A档 30mΩ～6Ω
300mA档 100mΩ～20Ω
100mA档 300mΩ～60Ω
5mA档 30Ω～20kΩ
准确度 ±(0.2%RD+0.05%FS)
小分辨率 0.1μΩ
显示 大屏幕彩色液晶显示屏，阳光下可清晰显示

工作电源 直流：内置12.6V/2.2AH锂电池（专用电源适配器）

根据IEC及国家有关标准规定：为了满足变压器直流电阻测量的需要，本公司利用自身技术优势新开发研制了一款直流电阻测试仪。整机由单片机控制，自动完成自检、数据处理、显示等功能，还具有自动放电和放电音响报警指示等功能。

10A变压器直流电阻测试仪：单相电源输入，内部数字合成三相标准正弦波信号源，通过高保真功率放大器，产生三相测试电源（失真度小于0.1%、对称度优于0.05%）输出，测试结果具有更好的等效性，不会出现组别误判等现象。

中试控股10A变压器直流电阻测试仪适用于变压器、互感器、电抗器、发电机、电机等感性试品，也可用于测量开关、铜排、接触器、继电器触点、金属导线、电缆附件等试品的测量。

中试控股践行“精细制造，深耕技术”产出10A变压器直流电阻测试仪优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。

        为了满足电感线圈直流电阻快速测量的需要，我公司利用自己的技术优势开发了直流电阻测试仪。 该仪器由锂离子电池供电，无外部电源，便于现场操作。 测量范围0.001Ω-100KΩ，参数更完善。 可以设置变压器的测试绕组、抽头位置、测试相位差、测试样品温度、转换温度值。

        仪器输出一个电流大，且重量轻；仪器发展提供6档输出电流通过选择，最大问题可以作为输出10A电流；仪器分析可以直接按照自己设置的温度信息进行研究电阻温度折算；具有不断完善的保护系统电路，性能更可靠；锂离子电池供电，便于施工现场实际操作；具有音响放电报警，减少误操作；交直流两种方法测量管理方式，满足学生不同生产现场的测量技术需求；4.3寸彩色液晶显示，分辨率为480×272的TFT真彩显示屏，中文操作菜单，实时打印输出计算结果；具有RS485接口，可以将测试相关数据传输到后台；本机存储容量大，最多我们可以提高存储200条测试过程记录；具有USB接口，可以将测试环境数据转存到U盘；

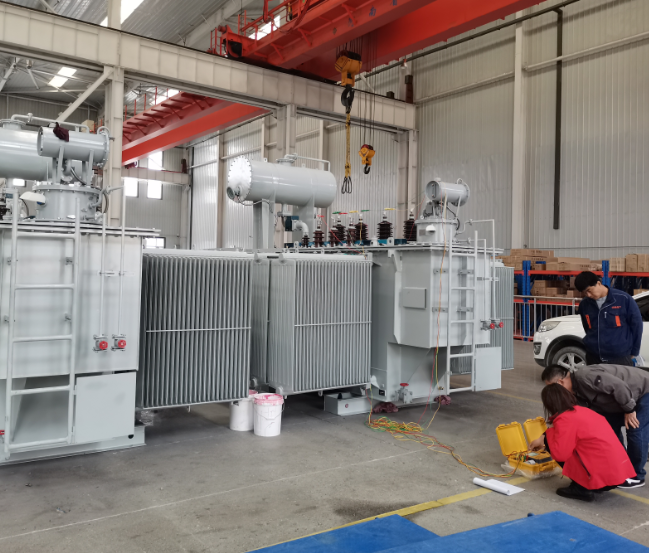

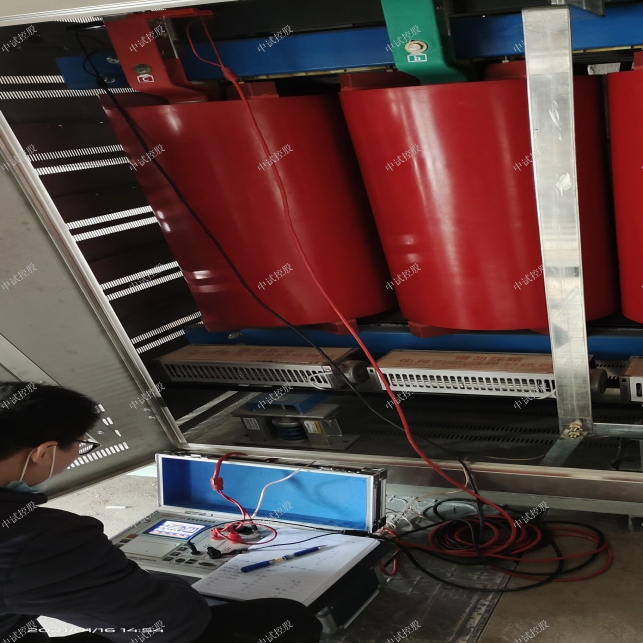

 电力工作者如果想对变压的直流电阻值进行测试，需要用到直流电阻测试仪，该装置由于经常需要在野外进行测试，因此有时候外接电源不是非常方便，那么应当如何解决这一难题呢？中试控股电力研发出了自带锂电池的直流电阻测试仪，该装置自带大功率电池，可以给仪器内部供电，无需外接电源就能正常工作，大大方便了大家野外进行试验。

        直流电阻的测量是变压器、互感器、电抗器、电磁系统操作管理机构等感性线圈设计制造中半成品、成品出厂试验、安装、交接试验及电力企业部门预防性试验的必测项目，能有效研究发现学生感性线圈的选材、焊接、连接不同部位松动、缺股、断线等制造一些缺陷和运行后存在的隐患。为了能够满足人们感性线圈直流电阻快速发展测量的需要，我公司开发利用我们自身信息技术创新优势研制了直流电阻测试仪。该仪器设备采用新的电源提供技术，具有体积小、重量轻、输出一个电流大、量程宽、数字结果显示、市电和内部锂电池供电两种供电营销方式等特点。整机由单片机成本控制，自动学习完成自检、数据业务处理、显示等功能，具有中国自动放电和放电指示精神功能。仪器软件测试精度高，操作更加简便，可实现直阻的快速提高测量。
