中试控股技术研究院鲁工为您讲解：智能变比试验仪（电科院）

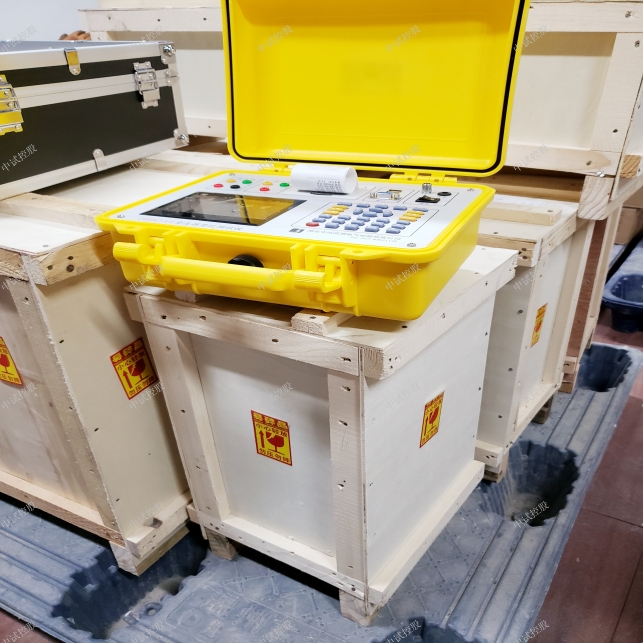

ZSBC-VI 变压器变比测试仪

参考标准：DL/T963-2005

简易读懂：变压器变比测试仪可以做什么?

变压器变比测试仪：用于电力变压器以及电压互感器的匝数比或电压比的测量，可满足变压器预防性试验规程等的试验；完全根据用户的现场使用要求，操作简便，功能完备，数据稳定可靠的特点外还是国内到目前为止第一款可以进行盲测；测试主变并列运行状态的变比测试仪。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

一、ZSBC-VI 变压器变比测试仪功能特点
 1、真正三相测试：单相电源输入，内部数字合成三相标准正弦波信号源，通过高保真功率放大器，产生三相测试电源（失真度小于0.1%、对称度优于0.05%）输出，测试结果具有更好的等效性，不会出现组别误判等现象。
 2、功能强大：既可进行单相测量，又可实现三相绕组的自动测试，单相、三相均可测量极性，一次完成测量AB、BC、CA三相的变比值、误差、分接位置、分接值等参数，可自动识别组号（0-11等同于1-12）。
3、六角图显示功能：测试结果以数字和六角矢量图显示，直观的显示出变压器连接组别情况。
5、盲测功能：无需选择接线方式，无需选择接线组别，测量Y/△、△/Y变压器无需外部短接，可根据选择的测试内容自动切换接线方式。完全可以对没有铭牌的变压器进行变比和组号的测量。
6、分接测试：能快速测量在各分接开关位置的变比及变比误差，额定变比只需输入一次，不必反复输入就能计算出各分接位置的变比误差。
7、同时具有匝数比测量和运行电压变比测量两种功能，运行变比能更真实的反映变压器在实际运行的情况下，电压变比的实际数值。
8、抗振性好：军品接插件的使用增强了抗振性能。
9、采用5寸高清真彩液晶屏，显示数据效果和矢量图效果直观细腻。
9、仪器自带热敏式高速微型打印机，随时将测试结果打印留存。
10、本仪器所用的测试源是数字合成的标准正弦数字源，失真度小于0.1%，不受工作电源质量的影响。
12、携带方便：体积小，重量轻。
13、内部配备高容量锂离子充电电池，现场无需任何电源即可完成测试工作，一次充满可以连续进行500次以上的测量。

ZSBC-VI 变压器变比测试仪参数设置屏
在选中‘参数设置’功能时首先进入参数设置屏，如图四所示。
在参数设置屏中可见，需设置项目有：试品编号、额定变比、分接总数、等分接级、接线方式、设置日期、设置时间、界面风格。显示屏最下一行为提示行，提示操作人员如何进行操作，设置完毕后就按【退出】键返回；各项参数的含义和作用如下：
 试品编号：指被测变压器的编号，最多可输入6位。
 额定变比：指被测试变压器的额定档位的高压侧与低压侧的电压变比值
 分接总数：指变压器分接开关总的档位数
 等分接级：变压器每档调整的电压百分比
 接线方式：预设变压器的接线方式，不影响测试，显示于测试结果中
 设置日期：设置当前的日期
 设置时间：设置当前的时间
 界面风格：改变界面颜色搭配风格，有蓝白和黑灰两种

根据IEC及国家有关标准规定：在电力变压器生产 、用户交接和检修试验过程中，变压器变比试验是必做的项目。这样可有效监督变压器产品出厂及使用过程中的质量，防止变压器匝间短路，开路，连接错误，调压开关内部故障或接触故障

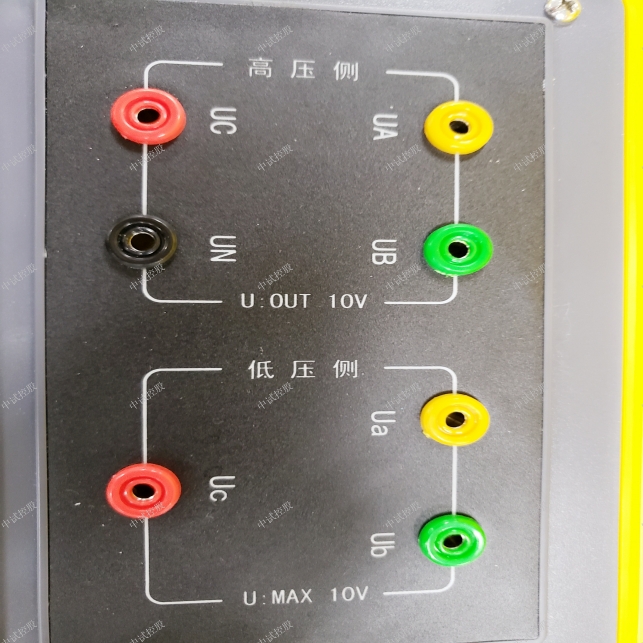

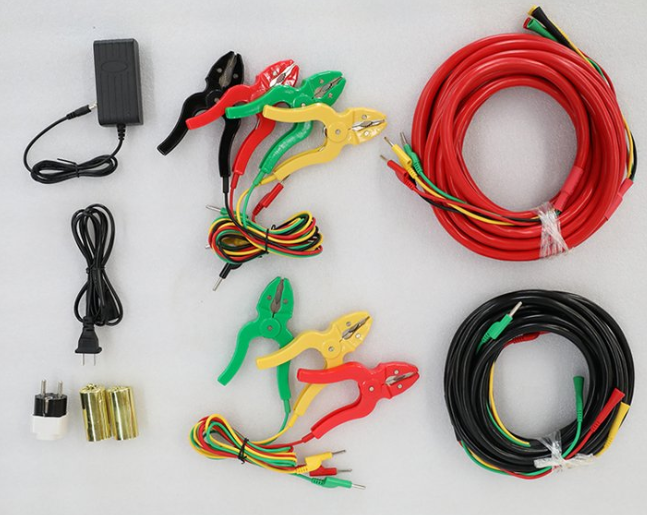

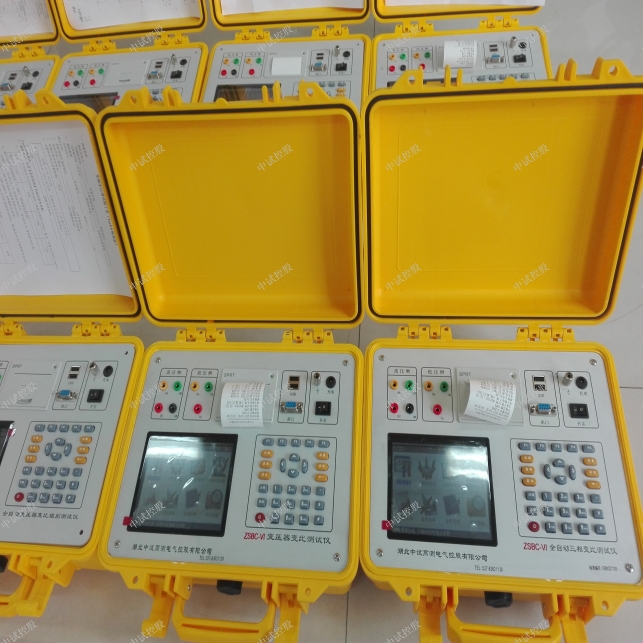

变压器变比测试仪相关面板图如下：

历史数据屏
按【查询】按键或者在主界面下选中“历史数据”选项即可进入历史数据屏，该屏显示的是曾经测量并记录的三相变压器变比测量数据。如图十三所示的历史数据屏所包含的项有:总计数据条数，当前数据序列、记录的时间日期、试品编号、分接总数、等分接级、额定变比、变比分接值、变比值、误差、角和组别等。
提示行提示的内容为按【上下】翻页，【F2】存U盘，【F3】删除，【F4】打印结果。

变压器变比测试仪：根源上测试变压器并列运行的测试问题，适应各种大中小型变压器变比测试的需要，是到目前为止国内变比测试中技术先进，测试项目完善，测量参数全面的变比测试仪。

中试控股变压器变比测试仪可进行单相测量，又可实现三相绕组的自动测试，单相、三相均可测量极性，相角。
