中试控股技术研究院鲁工为您讲解：三相变比试验仪（电科院）

ZSBC-VI 变压器变比测试仪

参考标准：DL/T963-2005

简易读懂：变压器变比测试仪可以做什么?

变压器变比测试仪：用于电力变压器以及电压互感器的匝数比或电压比的测量，可满足变压器预防性试验规程等的试验；完全根据用户的现场使用要求，操作简便，功能完备，数据稳定可靠的特点外还是国内到目前为止第一款可以进行盲测；测试主变并列运行状态的变比测试仪。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

一、ZSBC-VI 变压器变比测试仪功能特点
 1、真正三相测试：单相电源输入，内部数字合成三相标准正弦波信号源，通过高保真功率放大器，产生三相测试电源（失真度小于0.1%、对称度优于0.05%）输出，测试结果具有更好的等效性，不会出现组别误判等现象。
 2、功能强大：既可进行单相测量，又可实现三相绕组的自动测试，单相、三相均可测量极性，一次完成测量AB、BC、CA三相的变比值、误差、分接位置、分接值等参数，可自动识别组号（0-11等同于1-12）。
3、六角图显示功能：测试结果以数字和六角矢量图显示，直观的显示出变压器连接组别情况。
5、盲测功能：无需选择接线方式，无需选择接线组别，测量Y/△、△/Y变压器无需外部短接，可根据选择的测试内容自动切换接线方式。完全可以对没有铭牌的变压器进行变比和组号的测量。
6、分接测试：能快速测量在各分接开关位置的变比及变比误差，额定变比只需输入一次，不必反复输入就能计算出各分接位置的变比误差。
7、同时具有匝数比测量和运行电压变比测量两种功能，运行变比能更真实的反映变压器在实际运行的情况下，电压变比的实际数值。
8、抗振性好：军品接插件的使用增强了抗振性能。
9、采用5寸高清真彩液晶屏，显示数据效果和矢量图效果直观细腻。
9、仪器自带热敏式高速微型打印机，随时将测试结果打印留存。
10、本仪器所用的测试源是数字合成的标准正弦数字源，失真度小于0.1%，不受工作电源质量的影响。
 12、携带方便：体积小，重量轻。
 13、内部配备高容量锂离子充电电池，现场无需任何电源即可完成测试工作，一次充满可以连续进行500次以上的测量。

二、ZSBC-VI 变压器变比测试仪技术指标
1、变比测量范围：0.9~10000
2、测量速度：20秒内完成三相测试
3、测量精度: 高压侧电压的测量精度0.05%
低压侧电压的测量精度0.1%
变比分辨率：0.0001
变比测量精度 0.1%（0.9－200）
0.2%（200－2000）
0.3%（2000－10000）
根据要求可订制全量程0.1级的设备
4、携带方便、适合野外作业
5、外形尺寸：320×240×130
6、重量：2.6Kg

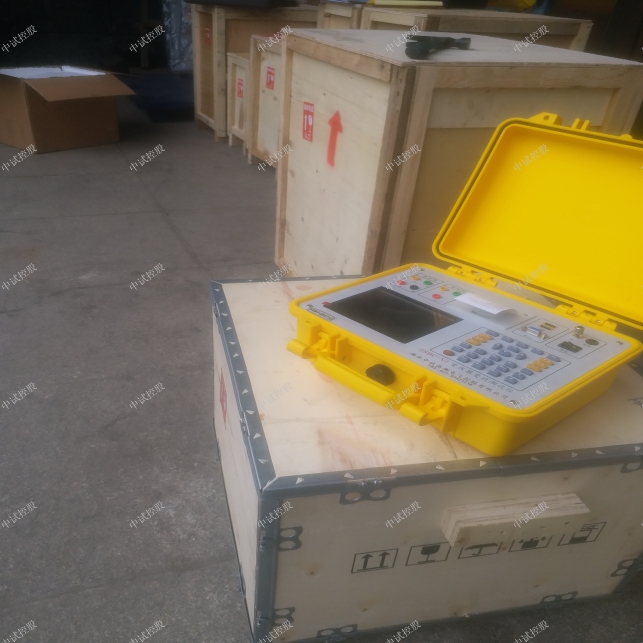

变压器变比测试仪相关面板图如下：

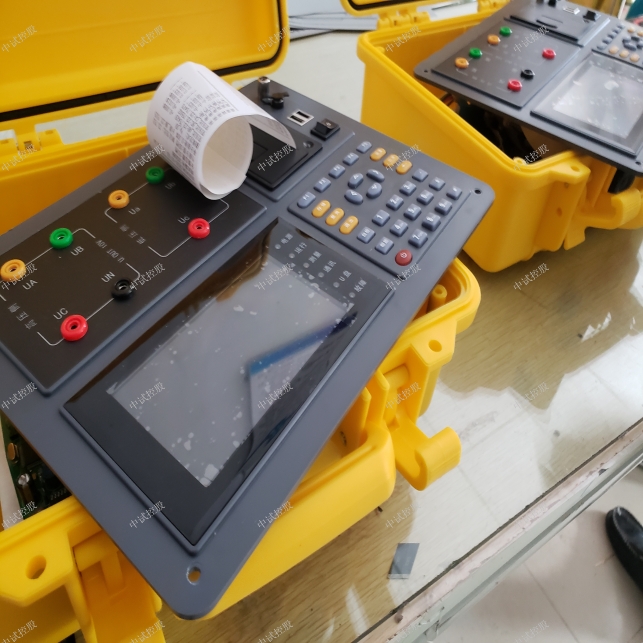

ZSBC-VI 变压器变比测试仪仪器左侧上部是变比测试插头，高压侧，低压侧端子。左侧下方是彩色液晶屏（包含状态指示灯），右侧下部是标准30键的控制键盘；在仪器的右侧上部是打印机、接地端子、充电口、USB接口、工作开关。
状态指示灯说明
其中状态指示灯有6个，具体用途为：
电源：仪器工作电源接通指示，开机亮起；
运行：仪器正常运行时亮起，闪烁；
测量：测量过程中亮起并闪烁，测试结束后熄灭；
通讯：预留功能灯；
U盘：USB接口插上U盘并识别后亮起；
故障：当仪器自检发现有故障时亮起；
键盘说明
键盘共有30个键，分别为：存储、查询、设置、切换、↑、↓、←、→、软开关、退出、↲（确认）、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。
ZSBC-VI 变压器变比测试仪各键功能如下：
↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏下上下键用来切换当前选项，左右键改变数值。
↲键：确认键；在主菜单下，按下此键即进入被选中的功能，另外，在输入某些参数时，开始输入和结束输入。
退出键：返回键，非参数输入状态时，按下此键均直接返回到主菜单。
存储键：用来将测试结果存储为记录的形式。
查询键：用来浏览已存储的记录内容。
设置键：在主菜单按下此键，直接进入参数设置屏。
切换键：出厂调试时生产厂家使用，用户不需用到此键。
自检键：保留功能，暂不用。
帮助键：用来显示帮助信息。
数字（字符）键：用来进行参数设置的输入（可输入数字或字符）。
小数点键：用来在设置参数时输入小数点。
＃键：保留功能，暂不用。
F1、F2、F3、F4、F5：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现相应的功能。其中：
F1保留键，无作用；
F2将内存中数据存储U盘；
F3删除存储记录；
F4打印测试结果；
F5确认删除记录；
软开关键：手持式设备的电源开关，台式设备此键不起作用。

根据IEC及国家有关标准规定：在电力变压器生产 、用户交接和检修试验过程中，变压器变比试验是必做的项目。这样可有效监督变压器产品出厂及使用过程中的质量，防止变压器匝间短路，开路，连接错误，调压开关内部故障或接触故障

变压器变比测试仪：根源上测试变压器并列运行的测试问题，适应各种大中小型变压器变比测试的需要，是到目前为止国内变比测试中技术先进，测试项目完善，测量参数全面的变比测试仪。

中试控股变压器变比测试仪可进行单相测量，又可实现三相绕组的自动测试，单相、三相均可测量极性，相角。

中试控股践行“精细制造，深耕技术”产出变压器变比测试仪优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。
