电缆线路的预防试验耐压仪

中试控股技术博士为您解答：直流电阻的检测是一项非常有效的试验项目，能直接反映绕组匝间的短路，接头接触不良，导线电阻差异，分接开关接触情况，以及绕组断股等问题。检测的环境温度为25度，记录每次的数据，如果检测数据表明，绕组直流电阻的阻值明显较少，误差超过了限定值，直流电阻的阻值减小，一般是由于匝间短路导致的。

耐高压试验仪相关的数据规定是说乙炔的体积分数要小于5×10-6，氢气的体积分数标准值为150×10-6，如果超出此数值，中试控股可以初步判定是因为变压器内部的放电现象造成的。两种气体的超标，使得保护装置发出了保护动作信号，在对变压器进行轻瓦斯试验，试验表明动作信号准确，中试控股进一步验证了短路故障是因为变压器的内部放电导致的。

电力设备在运行中，绝缘长期受着电场、温度和机械振动的作用会逐渐发生变化。例如由于局部地方电场比较集中或者局部绝缘比较脆弱就存在局部问题。各种预防性试验方法，各有所长，均能分别发现一些问题，反映出绝缘的状况，但其他试验方法的试验电压往往都低于电力设备的工作电压，作为安全运行的保证还不够有力。

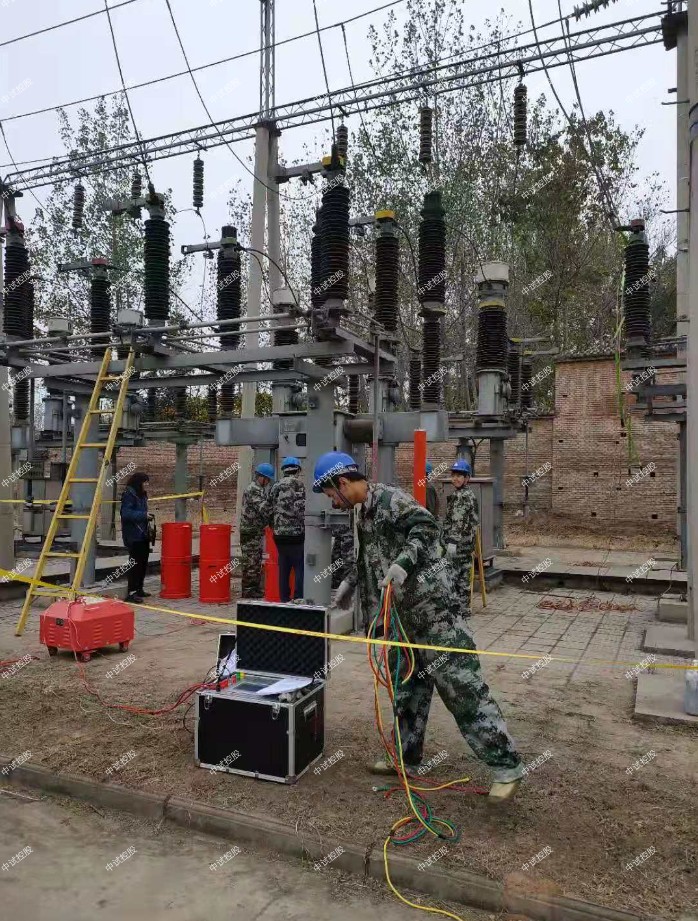

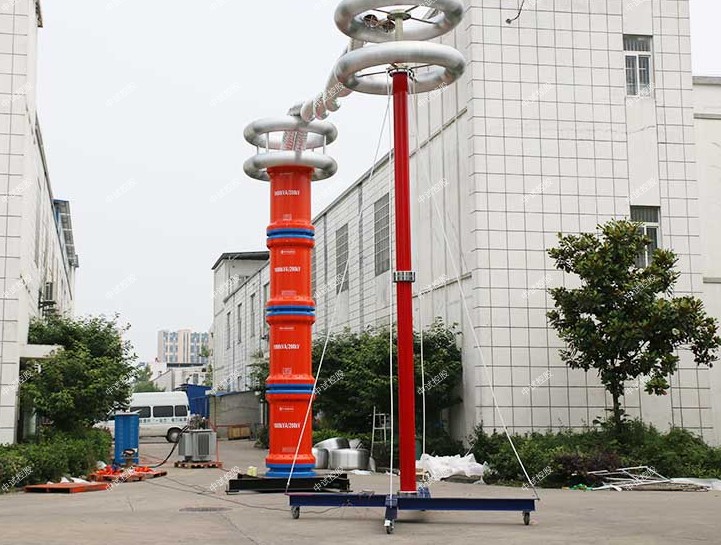

ZSBP-108KVA/22KV变频串联谐振成套试验装置

适用范围

1．10kV/300mm2电缆2km，电容量≤0.755μF，试验频率为30-300Hz,试验电压22kV。

2．满足10kV变电站变压器、配电设备交流耐压试验

3. 满足10kV级的发电机和交流电动机的交流耐压试验

一、ZSBP-108KVA/22KV变频串联谐振成套试验装置系统主要性能及参数

1、电源电压：   380v/220V±10%、50Hz；

  2、额定容量：  88KVA；

  3、输出电压：     44KV，22KV，

  4、输出电流：     2A，  ，4A

  5、输出电压波形:  正弦波；

6、输出电压波形畸变率: ≤0.5% ；

7、允许连续工作时间：额定输出电流下持续运行；

  8、输出频率范围:     30～300Hz ；

    9、品质因数:         ≥30

10、系统噪声:       ≤60db

11、系统测量精度:    1.0级

12、频率分辨率:      0.01Hz

13、中试控股频率不稳定度:    ≤0.05%

14、环境温度：       -25℃～ +55℃

相对湿度:       ≤90%

海拔高度:       ≤2000m

15、具备手动试验/自动调谐/自动试验模式。

16、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。

17、具备试验电压、时间、试验频率范围等试验参数设置功能。

18  具备过电压、过电流、过热保护功能。

19、ZSBP-108KVA/22KV变频串联谐振成套试验装置具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。

20、具备各种数据打印功能。

二、设备遵循的标准和行业标准

GB7328-87              << 变压器和电抗器的声级测量>>

GB1094                <<电力变压器>>

GB/T16927.1-2-1997     <<高电压试验技术>>

ZBK41006-89            <<试验变压器>>

GB4208                 <<外壳防护等级>>

GB2900                 <<电工名词术语>>

GB5273                  <<变压器、高压电器和套管的端子>>

GB191                  <<包装储运标志>>

GB10327               <<电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》

GB10229-88             <<电抗器>>

IEC358(1990)           <<中试控股耦合电容器和电容分压器>>

IEC1000                <<电磁兼容性>>

GB4793-1984             电子测量仪器安全要求

三、系统配置及具体参数

1、变频控制电源10KW                1台

a) 变频控制电源采用高压耐压试验专用变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。

b) 额定输出容量:  10KW

c) 工作电源:      交流220V、50Hz 。

d) 输出电压:      0～250V可调。

e) 输出电压不稳定度≤0.05%

f) 最大输出电流:  40A

g) 输出波形:正弦波,      波形畸变率:≤0.5%

h) 频率调节范围:  30～300Hz

频率调节分辨率: 0.001 Hz

i) 连续运行时间: 大于1小时

j) 噪声水平:≤ 60dB

k) 变频电源采用高性能专用微机控制电压、频率调节

l) 变频电源配备专用引线和插头与其他设备进行连接。

m) 保   护 ：具有过压、过流、过热、放电保护功能。

n) 具备手动试验/自动试验两种模式。

具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。

具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。

O) 重  量： 16Kg

2、 励磁变压器8KVA            1台

a) ZSBP-108KVA/22KV变频串联谐振成套试验装置额定容量:    8KVA

b) 输入电压:    250V

c) 输出电压：   2 KV；

d) 工作频率范围： 30～300Hz

e) 连续运行时间: 大于1小时

f) 电压比测量误差: 小于1%

g) 结构：中试控股采用干式结构,绝缘耐热等级H级,满足干式变压器规范要求；

高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；

内置过电压保护,防止  。

h) 重   量：    55Kg ;

3、高压电抗器 DK-44/22         2台

a) 额定容量：   44KVA

b) 额定电压：   22KV

c) 额定电流：  2A

e) 品质因素：  Q≥30

f) 结    构：  干式；

    g)  重    量： 48Kg/台

h) 连续运行时间：≥ 1小时

4、 电容分压器   TRF-60/0.003                1台

a) 额定电压：    60KV

b) 工作频率：    30～300Hz

c) 分 压 比：    1000：1

d) 中试控股分压比误差：  ≤1%,

e) ZSBP-108KVA/22KV变频串联谐振成套试验装置测量精度：    交流有效值1.0级

f) 介质损耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。

交流耐压试验变压器如果变压器和调压器的漏抗较大，甚至有可能与被试品的容抗形成工频基波串联谐振（变频串联谐振耐压试验装置），被试品将出现很高的过电压，对被试品造成严重的问题。为防止这种过电压可增大回路阻尼或改变回路的参数。

中试控股从过渡过程方面来看，下列情况会产生过电压：

（1）对初级绕组突然加压，而不是由零电压逐渐升高。

（2）尚有较高电压时突然将电源切断，而不是均匀退降到零再切断电压。防止的办法是在试验变压器出线端与被试品之间串接一适当阻值的保护电阻，这样，极性相反的冲击电压就作用在保护电阻与变压器入口电容的串联回路上，短时间内，绝大部分电压降落在保护电阻上。

交流耐压试验变压器由变压器绕组的过渡过程可知，以上两种情况均会在被试品上造成过电压，这是不允许的。对于（1），通过控制电路来闭锁，防止非零电压突然加压。对于（2），应严格执行正确操作方法来避免。

试验变压器介绍了电流互感器一次绕组的工频耐压试验方法，被试电流互感器与接地体或邻近物体的距离应不小于被试品高压部分与接地部分之间小空气距离的1.5倍。试验场所的相对湿度应小于80%。

（3）被试品突然击穿。这是经常遇到的，而且是不可避免的。如试验变压器出线端直接与被试品相接，则当被试品突然击穿时，试验变压器出线端电位立即强迫为零，这就等于在试验变压器出线端突然作用一个波前极陡的冲击电压波，其峰值与被试品击穿瞬时试验电压的瞬时值相等，而极性则相反。这将在试验变压器绕组纵绝缘上产生危险的过电压。

电缆线路的预防试验耐压仪在发电、变电、输电、配电和用电的线路中电流大小悬殊，从几安到几万安都有。为便于测量、保护和控制需要转换为比较统一的电流，另外线路上的电压一般都比较高如直接测量是非常危险的。电流互感器就起到电流变换和电气隔离作用。

电缆线路的预防试验耐压仪交流耐压试验变压器电流互感器（Current transformer 简称CT）的作用是可以把数值较大的一次电流通过一定的变比转换为数值较小的二次电流，用来进行保护、测量等用途。如变比为400/5的电流互感器，可以把实际为400A的电流转变为5A的电流。

对于指针式的电流表，电流互感器的二次电流大多数是安培级的（如5A等）。对于数字化仪表，采样的信号一般为毫安级（0-5V、4-20mA等）。微型电流互感器二次电流为毫安级，主要起大互感器与采样之间的桥梁作用。
