中试控股技术博士为您解答：纸绝缘电力电缆只采用直流耐压试验

(1)电缆电容量大，进行交流耐压试验需要容量大的试验变压器，现场不具备这样的试验条件。

(2)交流耐压试验有可能在纸绝缘电缆空隙中产生游离放电而电缆，电压数值相同时，交流电压对电缆绝缘的较直流电压严重得多。

(3)直流耐压试验时，可同时测量泄漏电流，根据泄漏电流的数值及其随时间的变化或泄漏电流与试验电压的关系可判断电缆的绝缘状况。

ZSBP-108KVA/72KV变频串联谐振成套试验装置

技术方案

适合的被试品：电缆、变压器、开关、开关柜、绝缘子、母线等。

适用范围

1．10kV/300mm2电缆2km，电容量≤0.755μF，试验频率为30-300Hz,试验电压22kV。

2．满足10kV变电站变压器、配电设备交流耐压试验

3. 满足35kV变电站变压器、配电设备交流耐压试验

4．35kV/300mm2电缆0.5km，电容量≤0.099μF，试验频率为30-300Hz,试验电压52kV。

一、ZSBP-108KVA/72KV变频串联谐振成套试验装置中试控股系统主要性能及参数

1、电源电压：   220V±10%、50Hz；

  2、额定容量：  108KVA；

  3、输出电压：     80KV，

  4、输出电流：    1.5A，  3A

  5、输出电压波形:  正弦波；

6、输出电压波形畸变率: ≤0.5% ；

7、允许连续工作时间：额定输出电流下持续运行；

  8、输出频率范围:     30～300Hz ；

    9、品质因数:         ≥30

10、系统噪声:       ≤60db

11、系统测量精度:    1.0级

12、频率分辨率:      0.01Hz

13、频率不稳定度:    ≤0.05%

14、环境温度：       -25℃～ +55℃

相对湿度:       ≤90%

海拔高度:       ≤2000m

15、ZSBP-108KVA/72KV变频串联谐振成套试验装置具备手动试验/自动调谐/自动试验模式。

16、中试控股具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。

17、具备试验电压、时间、试验频率范围等试验参数设置功能。

18  具备过电压、过电流、过热保护功能。

19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。

20、具备各种数据打印功能。

二、设备遵循的标准和行业标准

GB7328-87              << 变压器和电抗器的声级测量>>

GB1094                <<电力变压器>>

GB/T16927.1-2-1997     <<高电压试验技术>>

ZBK41006-89            <<试验变压器>>

GB4208                 <<外壳防护等级>>

GB2900                 <<电工名词术语>>

GB5273                  <<变压器、高压电器和套管的端子>>

GB191                  <<包装储运标志>>

GB10327                <<电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》

GB10229-88             <<电抗器>>

IEC358(1990)           <<耦合电容器和电容分压器>>

IEC1000                <<电磁兼容性>>

GB4793-1984             电子测量仪器安全要求

  三、系统配置及具体参数

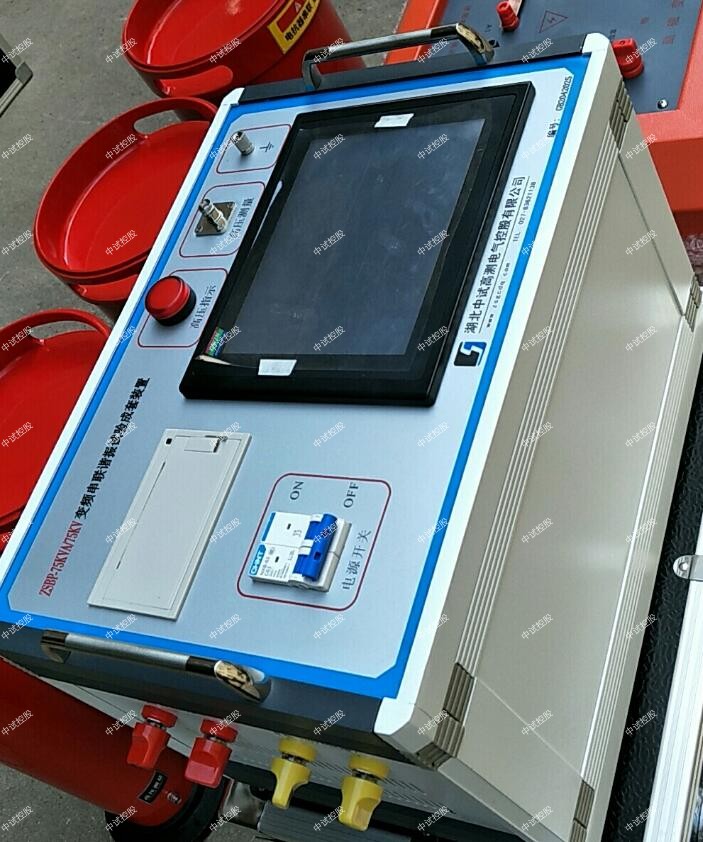

1、ZSBP-108KVA/72KV变频串联谐振成套试验装置变频控制电源10KW                1台

a) 中试控股变频控制电源采用高压耐压试验专用变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。

b) 额定输出容量:  10KW

c) 工作电源:      交流220V、50Hz 。

d) 输出电压:      0～250V可调。

e) 输出电压不稳定度≤0.05%

f) 最大输出电流:  40A

g) 输出波形:正弦波,      波形畸变率:≤0.5%

h) ZSBP-108KVA/72KV变频串联谐振成套试验装置频率调节范围:  30～300Hz

频率调节分辨率: 0.001 Hz

i) 连续运行时间: 大于1小时

j) 噪声水平:≤ 60dB

k) 变频电源采用高性能专用微机控制电压、频率调节

l) 变频电源配备专用引线和插头与其他设备进行连接。

m) 保   护 ：具有过压、过流、过热、放电保护功能。

n) 具备手动试验/自动试验两种模式。

具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。

具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。

  O) 重  量： 16Kg

2、 励磁变压器8KVA            1台

a) 额定容量:    8KVA

b) 输入电压:    250V

c) 输出电压：   2 KV；4KV；

d) 工作频率范围： 30～300Hz

e) 连续运行时间: 大于1小时

f) 电压比测量误差: 小于1%

g) 结构：中试控股采用干式结构,绝缘耐热等级H级,满足干式变压家规范要求；

高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；

内置过电压保护,防止  。

  h) 重   量：    55Kg ;

3、高压电抗器 DK-54/36        2台

a) 额定容量：   54KVA

b) 额定电压：  36KV

c) 额定电流：  1.5A

e) 品质因素：  Q≥30

f) 结    构：  干式；

    g)  重    量： 48Kg/台

h) 连续运行时间：≥ 1小时

4、 电容分压器   ZSTRF-80/0.006                1台

a) 额定电压：    80KV

b) 工作频率：    30～300Hz

c) 分 压 比：    1000：1

d) 分压比误差：  ≤1%,

e) 测量精度：    交流有效值1.0级

f) 介质损耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。

电缆试验耐压仪聚乙烯电缆不宜采用直流高压进行耐压试验

工频耐压装置交联聚乙烯电缆绝缘在交、直流电压下的电场分布不同。交联聚乙烯电缆绝缘层是采用聚乙烯经化学交联而成，属整体型绝缘结构，其介电常数为2.1~2.3，且一般不受温度变化的影响。在交流电压下，交联聚乙烯电缆绝缘层内的电场分布是由介电常数决定的，即电场强度是按介电常数而反比例分配的，这种分布是比较稳定的。

充油电缆主绝缘投运后不做直流耐压试验

(1)在运行中，外力可能对自容式充油电缆线路有作用，因此，不必要再进行直流耐压试验。

(2)电压高，试验困难。自容式充油电缆的电压等级高，因此试验电压也高，而且在终端头周围还有许多其他电气设备， 一般难以进行电压很高的耐压试验。

电缆在什么样的情况下需做电缆耐压试验？

1、新设备交接试验；
2、预防性试验；
3、送电前确认试验。

电缆耐压试验方法

1、中试控股直流耐压试验；
2、0.1Hz超低频交流耐压试验；
3、中试控股变频串联谐振耐压试验

3高压电缆局放测试的技术难点

a) 测试系统灵敏度要求高

高压电缆发生局放时产生的脉冲信号微弱，要求传感器及测试系统有相当高的检出灵敏度。

b) 现场干扰因素复杂

在现场实施电缆局放试验时干扰信号会严重影响电缆局放的检测和诊断，主要有临近试验现场的运行设备产生的电晕或者局部放电信号、交流耐压试验装置自身的局部放电信号、交流耐压试验回路的引线产生的电晕信号三个方面的因素。

因此甄别并排除干扰信号、提取有效的信息并根据其特征诊断电缆的绝缘状态是一项具有挑战性的技术难题。

c) 对测试人员的要求高

电缆试验耐压仪变压器短路试验

通过对变压器的短路试验可以求得变压器的负载损耗Pk和短路阻抗Zk，中试控股变压器的短路阻抗是指在额定频率和参考温度下，一对绕组中、某一绕组的端子之间的等效串联阻抗Zk=Rk+jXk。由于它的值除计算之外，还要通过负载试验来确定，所以习惯上又把它称为短路电压或阻抗电压。阻抗一般使用百分比来表示[2]，即uz=（Uz/U1n）*100%。短路试验可以再任何一侧进行，但由于试验过程电流过大，可达到额定电流，而锁甲电压Uk很低，因而通常将高压线圈接至电源，而将低压线圈直接短路。

微型电流互感器也有人称之为“仪用电流互感器”。（“中试控股仪用电流互感器”有一层含义是在实验室使用的多电流比精密电流互感器，一般用于扩大仪表量程。）

电流互感器与变压器类似也是根据电磁感应原理工作，变压器变换的是电压而电流互感器变换的是电流罢了。电流互感器接被测电流的绕组（匝数为N1），称为一次绕组（或原边绕组、初级绕组）；接测量仪表的绕组（匝数为N2）称为二次绕组（或副边绕组、次级绕组）。

电流互感器一次绕组电流I1与二次绕组I2的电流比，叫实际电流比K。电流互感器在额定电流下工作时的电流比叫电流互感器额定电流比，用Kn表示。

Kn=I1n/I2n

耐高压试验仪在工频耐压试验中可能产生的过电压有哪些？如何防止

对这个问题可以从稳态过程及过渡过程两个方面来分析。

从稳态方面来看，一般被试品均多为电容性负荷，负荷的电容性电流经变压器和调压器的漏抗，在漏抗上造成的压降，使得被试品上的试验电压高于电源电压，即所谓容升现象。克服这种现象的方法是在高压侧直接测量电压。
