中试控股技术博士为您解答：测量电缆直流泄漏电流时微安表指针有摆动

如果没有电缆终端头及试验电源不稳定等因素的影响，在测量中，直流微安表出现周期性摇动，可能是由于被试的电缆的绝缘中有局部的孔隙性。孔隙性在一定的电压下发生击穿，导致泄漏电流增大，电缆电容经过被击穿的间隙放电；当电境缆充电电压又逐渐升高，使得间隙又再次被击穿；然后，间隙绝缘又一次得到恢复。如此周而复始，就使测量中的微安表出现了周期性的摆动现象。

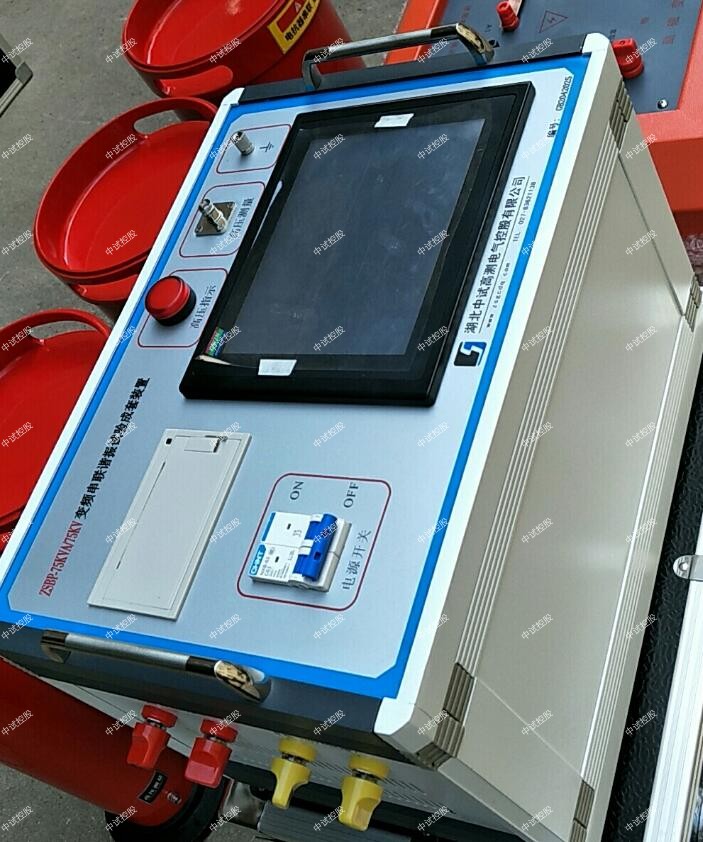

ZSBP-270KVA/108KV变频串联谐振成套试验装置

270指设备能输出的最大额定容量，单位为kVA

108指设备能输出的电压等级，单位为kV；

（二）ZSBP-270kVA/108kV变频谐振试验装置技术指标

1．额定电压：108KV

被试品的：

22kV-满足10kV电缆交流耐压试验；

52kV-满足35kV电缆交流耐压试验；

128kV-满足110kV电缆交流耐压试验；

72kV-满足35kV变压器交流耐压试验；

95kV-满足110kV变压器中性点交流耐压试验

2．ZSBP-270KVA/108KV变频串联谐振成套试验装置输出电压波形畸变率：<1.0％

3.允许连续工作时间：额定条件下一次工作60分钟，

4．中试控股装置自身品质因数：Q>50

5．火力发电机试验时满负荷下品质因数：Q>10（与负载相关）

6.  水力发电机试验时满负荷下品质因数：Q>10（与负载相关）

7．电缆试验时满负荷下品质因数：Q>30（与负载相关）

8．主变压器试验满负荷时品质因数：Q>30（与负载相关）

9. GIS，开关等试验满负荷时品质因数：Q>50（与负载相关）

10．输入电源： 380V

11．频率调节范围：30Hz～300Hz

12．系统测量精度：1.5％

13．ZSBP-270KVA/108KV变频串联谐振成套试验装置具有过压、过流、零位启动等保护功能

（三）设备遵循标准

《电气装置安装工程电气设备交接试验标准》       GB50150-2006

《水轮发电机组安装技术规范》                GB/T8564――2003

《高压谐振试验装置》                       DL/T 849.6—2004

《电抗器》                                     GB10229.88

《电力设备预防试验规程》                     DL/T596-1996

《耦合电容器和电容分压器》                     IEC358(1990)

（四）设备主要配置及技术参数说明：

1.变频电源一台：

额定功率：15kVA；

输入电压：380/220V 45～65Hz

输出电压：0～500V可调

输出电压频率：30～300Hz

0.01Hz步进可调

频率不稳定度≤0.02%

输出电流：0～30A

重量：16kg

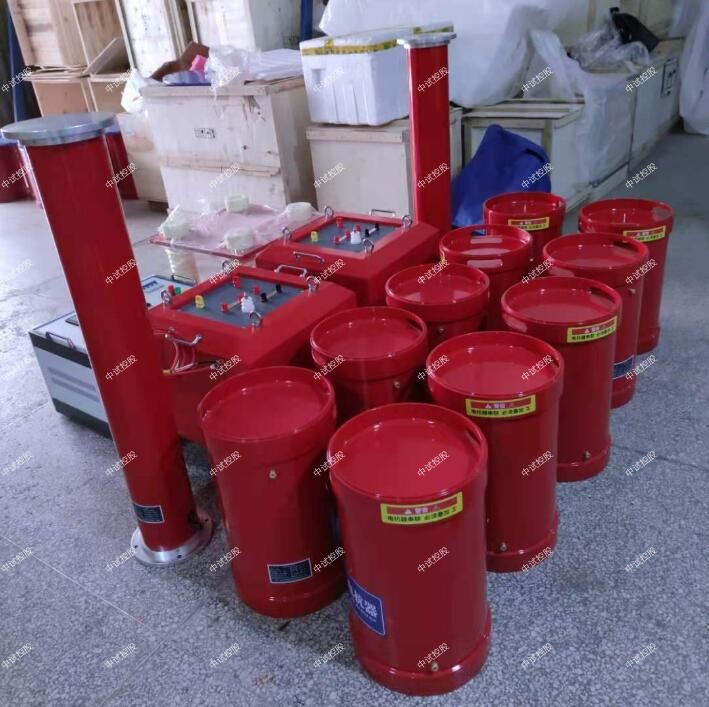

2. 中试控股高压谐振电抗器（共4台）：67.5KVA/27KV

额定工作电压：27kV

额定工作电流：2.5A

额定电感量：46H

连续工作时间：60min

温    升：小于60度

工作频率：30-300Hz

重量：48kg

3.激励变1台：

额定容量：15kVA

输入电压：500V

输出电压：2/4kV，

4.电容分压器一台：110kV纯电容式

   自身电容量：2000pF

   工作频率：30～300Hz

分压比：1000:1

   不确定度：1.5%

   额定电压:110kV

   重量：10kg

激励变压器接线用法：

用于10kV电缆的耐压装置，激励变高电压输出部分和电抗器之间连接，一般接电压低一些的电压端，比如2kV；

用于35kV电缆的耐压装置，35kV电缆的耐压，激励变高电压输出部分和电抗器之间连接，一般接电压较高一点的电压端，比如3-4kV；

用于110kV电缆的耐压装置，110kV电缆的耐压，ZSBP-270KVA/108KV变频串联谐振成套试验装置激励变高电压输出部分和电抗器之间连接，中试控股一般接电压高端比如5-6kV；

激励变压器接线用法：

用于10kV发电机的耐压装置，激励变高电压输出部分和电抗器之间连接，一般接3/4kV；

用于20kV发电机的耐压装置，激励变高电压输出部分和电抗器之间连接，一般接电压较高一点的电压端，比如4/5kV；

用于27.5kV发电机的耐压装置，激励变高电压输出部分和电抗器之间连接，一般接电压高端比如6/7kV；

激励变压器接线用法：

用于10kV变压器的耐压装置，中试控股激励变高电压输出部分和电抗器之间连接，一般接2kV；

用于35kV变压器的耐压装置，激励变高电压输出部分和电抗器之间连接，一般接电压较高一点的电压端，比如4kV；

用于110kV变压器的耐压装置，激励变高电压输出部分和电抗器之间连接，一般接电压高端比如5kV；

ZSBP-270KVA/108KV变频串联谐振成套试验装置技术参数

   输入电源:

电压： 380/220V±10%

频率： 45/65Hz

   输出电压：0-500V；

   输出波形：正弦波

   频率调节范围：30-300Hz

   频率分辨率：0.01Hz

   频率稳定度：0.1%

   频率步进值：5Hz,1Hz，0.1Hz，0.01Hz

   电压分辨率：0.1kV

   电压测量精度：1.5%

   电压步进值： 1%，0.1%，0.01%

   运行连续工作时间：60分钟

问题5测量10kV及以上电缆泄漏电流的注意事项

测量10kV及以电力电缆泄漏电流与直流耐压同时进行。试验电压分4～5级升至3-6倍额定电压值。因电压较高，随电压升高，引线及电缆端头可能发生电晕放电。在直流试验电压超过30kV以后，有良好绝缘的电力电缆的泄漏电流也会明显增加，所以出现泄漏电流随试验电压上升而快速增长的现象，并不一定说明电力电缆有问题。此时必须采用极间障、绝缘层或覆盖，并加粗引线，增大引线对地距离等，以减小电晕放电产生的杂散泄漏电流，然后再根据测量结果判断电力电缆的真实绝缘水平。

如何使用串联谐振进行交流耐压试验。

首先是对串联谐振进行选型与配置，由于35KV主力变压器对地电容值小于0.02UF，电抗器为100H，因此我们直接串联电抗器。

准备工作

开始进行耐压试验之前，要对现场环境进行考察，温度过高或湿度太大都会对试验结果产生影响。

进行接线操作前先用兆欧表对变压器进行绝缘测量。只有在绝缘电阻值符合标准的情况，才可以进行耐压试验。

故障分析与处理

2.1故障现象

测试仪在工作过程中 ， 显示器没有波形显示 。

2.2显示器显示控制电路的工作原理

显示器由高频高压电路产生高压，供给示波管显示控制电路使用。高频高压电路由高频振荡电路、高频变压器、高压整流及滤波电路和高压自动稳幅控制电路所组成。

当高频高压电路接通低压直流电源后，高频振荡电路即起振工作，把直流电源转变为交流电源，由高频变压器 B 升压后 经过整流和滤波环节，输出示波管显示 电路所需的多种高压。

电路中 R100 一R 104、W9组成采样环节，BC36作为推动管， BC42、 BC43是主振管，构成振荡电路。高频变压器初级的电感L1与谐振电容组成谐振回路。

自动幅度控制电路由运算放大器 LM 741、复合调整管 BG36、BC37、采样电路等组成。

高频变压器的次级分两组输出，一组 6.3V送至示波管的灯丝电压。另一组又分两路，其中一路经BG49、C31、C32、R106整流滤波后，得到一个-2kV 的电压送 至示波管 的阴极，其中另一路BC44~48与 C26~C30构成的5 倍整流滤波电路产生一个 + 10kV 的电压为示波管加速阳极的正高压电源。

查故障

高频高压电路振荡回路中元器件检查均为正常。高频变压器的初级正常，高频变压器的次级把 BC4 4~BC48与 C26~30的倍压整流和滤波回路焊开，从R 106端对地测量没有电压输出，测量显示管的1与14 两管脚没有灯丝电压。

故障原因

高频变压器的次级高压线包损坏，使振荡器停止工作，高频高压无输出，致使显示控制电路不能正常工作。因此 测试仪检测时，显示器无波形显示。

故障查出后，更换高频变压器，匝间耐压测试仪测试正常。

电缆测试耐压仪接线方法

将变频电源的安全接地线接好，再将变频电源的输出与激励变压器的输入进行连接，激励变压器接地端接地，在将4节电抗器串联，然后将激励变输出端与其中一个电抗器尾端连接，电抗器顶端与电容分压器顶端连接，电容分压器下端将分压信号线和接地线分别连接变频电源和接地线。最后将被试品变压器高压侧与电抗器顶端连接，变压器低压侧短接接地。

电缆测试耐压仪操作步骤

变频电源接通电源，电源可以接220V或380V，接220V时接AC两相，接380V时接ABC三相（注意：当接220V 时变频电源输出功率减半）。

打开变频电源开关，点击进入参数设置页面，首先设置试验电压，这里试验电压为68KV，所以直接点击设置为68KV，仪器会自动设置过压保护，和闪络保护，过压保护为试验电压的1.1倍，闪络保护为试验电压的是0.4倍，过流保护默认为装置的额定电流。

起始频率默认为20Hz，终止频率默认为300Hz。起始电压默认为30V，分压器比以装置默认为准。

高压电缆交流耐压采用的是变频谐振装置产生试验电源，变频柜是装置的核心部件，变频柜通过晶闸管的整流和逆变获取试验所需的频率，在电源变换过程中引入了大量的高频脉冲电流成份。

参数设置完成后点击返回。仪器会返回上一级主界面，进入主界面点击自动试验，可以看到我们设置的参数设置。

点击开始试验，仪器会自动寻找谐振点，自动升压，升压到试验电压时仪器会自动进入到耐压计时，当耐压时间到达后自动降压。

在升压的同时需要关注低电压和低电流。试验完成后点击保存，保存试验报告并打印。试验完后需注意进行安全放电。

变频谐振系统输出的电源不能直接作为电缆局放试验的电源直接施加于被试对象进行局部放电测试，必须采取有效措施对试验电源进行预处理，通过设置串联电抗、防晕导线、均压环进行对试验电源质量进行改善
